Suomalainen  |
ICT-1500
I.C.T
| Määrä: | |
|---|---|

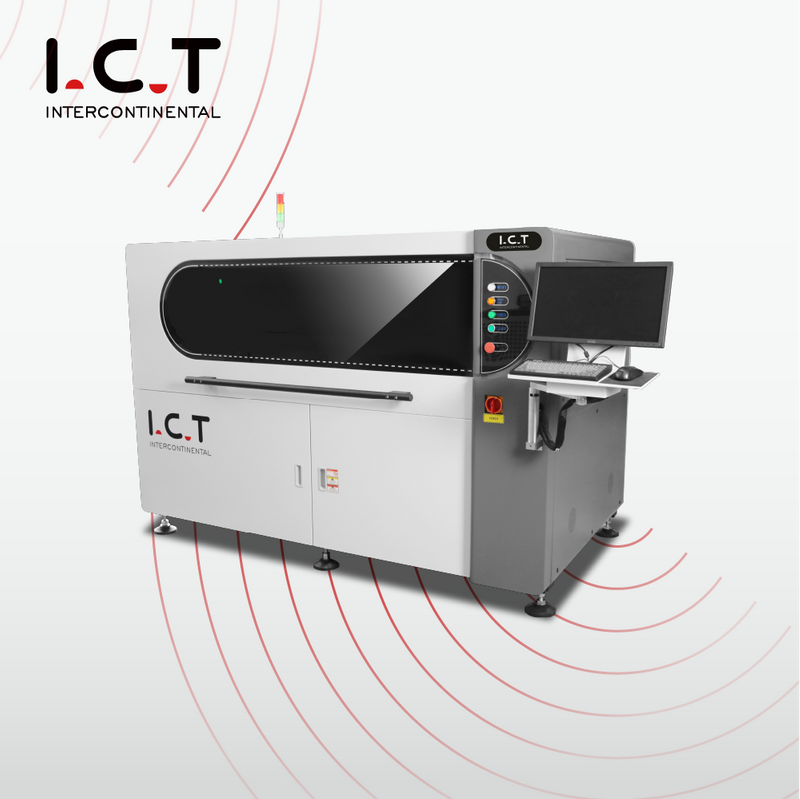

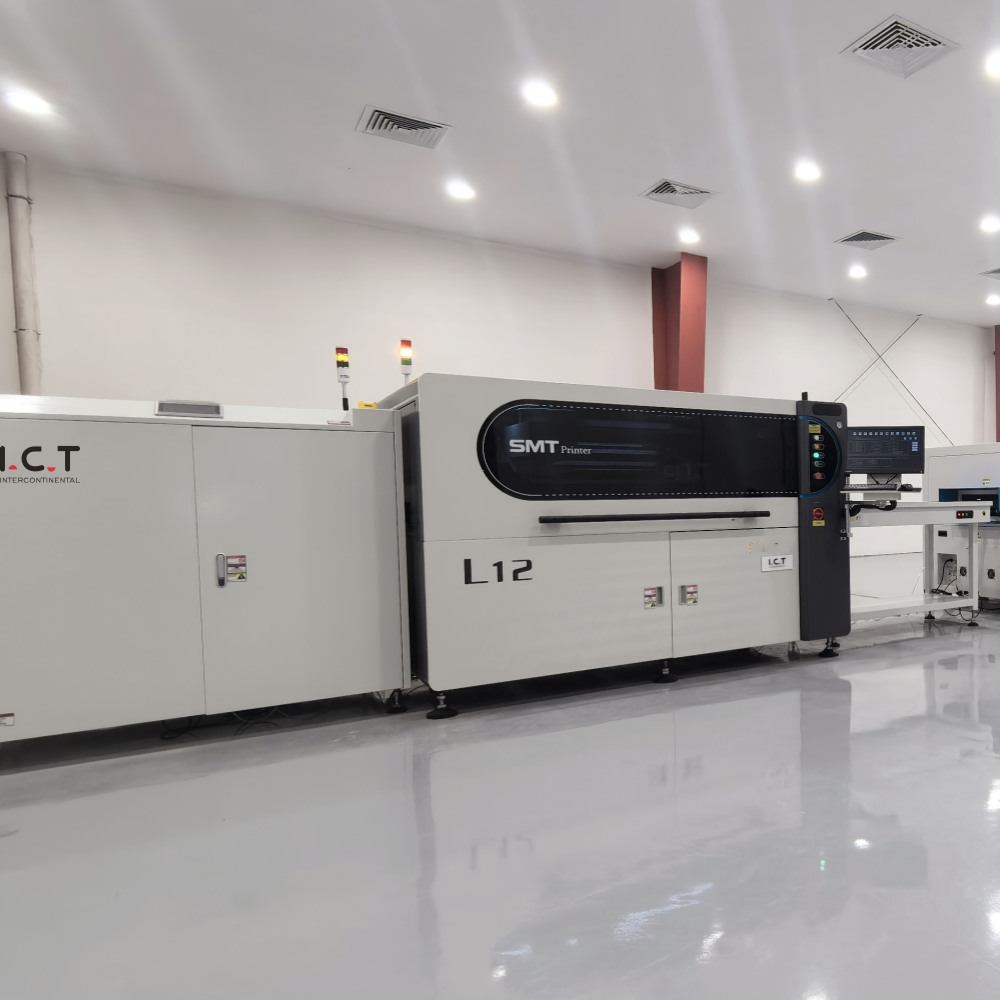

| ICT-1500 LED PCB Stencil -tulostimen yleiskatsaus
ICT-1500 LED PCB Stencil Printer on erittäin tarkka automaattinen juotospastatulostin, joka on suunniteltu LED- ja pitkälevyisille piirilevyille. Yli 25 vuoden kokemuksella ICT toimittaa täydellisiä SMT-tehdasratkaisuja, joissa yhdistyvät teollisuus 4.0- ja MES-järjestelmät nollavikatuotantoon. Tämä täysautomaattinen SMT LED -tulostin tarjoaa automaattisen kaavainpuhdistuksen, piirilevyn kalibroinnin ja säädettävän paineen huipputulosten saavuttamiseksi. Vuonna 2021 myytiin yli 1900 SMT-konetta, jotka ovat alan 2. sijalla. Se käyttää tuotuja huippumerkkisiä osia kestävyyden ja alhaisten vikojen vuoksi. Täydellinen valmistajille, jotka tarvitsevat LED-valaistukseen tai televisioihin pitkän kartongin piirilevytulostimia. Siinä on yksinkertainen Windows 10 -käyttöliittymä, jonka asennusajat ovat alle 10 minuuttia.
| Ominaisuus
ICT-1500 LED PCB Stencil Printer saavuttaa korkean paikannustarkkuuden ±0,015 mm:n toistuvalla paikannuksella ja 0,03 mm:n tulostustarkkuudella. Tämä varmistaa tarkan juotospastan levityksen, mikä vähentää virheitä pitkillä levyillä. Sen edistyksellinen näköjärjestelmä yhtenäisillä rengasvaloilla tunnistaa erilaisia piirilevymerkkejä, jotka tukevat tina- ja kuparipinnoitusta. Se on valmistettu luotettavista osista, kuten KURODA kuularuuveista, ja se säilyttää johdonmukaisuuden LED- ja ajoneuvoelektroniikassa. Tämä ominaisuus auttaa tehtaita tuottamaan korkealaatuisia piirilevyjä minimaalisella uudelleenkäsittelyllä, mikä lisää tehokkuutta.
Tämä täysautomaattinen SMT LED -tulostin sisältää automaattisen piirilevyn kalibrointijärjestelmän nopeaa ja tarkkaa levyjen kohdistusta varten. Kolmiakselinen kytkentä, jota käyttää suora moottori, säätää piirilevyt nopeasti ja tarkasti, mikä on ihanteellinen pitkille tai ohuille levyille. Se varmistaa sujuvan kosketuksen stensiiliin, mikä säästää aikaa ja vaivaa. Tämä on erityisen hyödyllistä LED- tai TV-tuotannossa oleville Long Boardin LED-piirilevytulostimille, mikä tarjoaa vakautta ja vähentää manuaalisia säätöjä työnkulun parantamiseksi.
ICT-1500:ssa on ripustettu tulostuspää, jossa on automaattinen paineensäätö reaaliaikaista palautetta varten. Erittäin tarkkojen askelmoottoreiden ohjaama kaarisilta takaa vakaan paineen. Tämä johtaa täydelliseen tahnan muodostumiseen pitkille piirilevyille, jotka sopivat LED- ja yleiselektroniikkaan. Järjestelmän online-valvonta tehostaa laadunvalvontaa, mikä tekee siitä luotettavan Full-auto SMT LED -tulostimen suuren volyymin tuotantoon.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestysvideo
Vuonna 2025 ICT-insinöörit vierailivat LED-valaistustehtaalla Aasiassa asentamassa ja kouluttamassa koko SMT-linjaa. Asiakas pyysi 13 konetta, yhteensä 29 metriä, mutta tarvitsi ne 21 metriä pitkässä ja 5 metriä leveässä tilassa. Suunnittelimme U-muotoisen pohjaratkaisun, joka sopii 16 metriä pitkäksi ja 2,7 metriä leveäksi. Kahden päivän asennuksen ja virheenkorjauksen sekä kuuden päivän koulutuksen ja tuen jälkeen projekti toimitettiin onnistuneesti. Tämä osoitti kykymme mukauttaa ja tukea LED-piirilevytulostimia tehokkaasti.
| Palvelu ja koulutustuki
ICT tarjoaa täyden palvelun ja koulutuksen LED PCB Stencil Printerille sujuvan toiminnan varmistamiseksi. Tiimimme tarjoaa paikan päällä asennuksen, huollon ja nopean teknisen tuen. Koulutus kattaa käytön, vianetsinnän ja optimoinnin tarpeidesi mukaan. Yli 25 vuoden kokemuksella pystymme vastaamaan ongelmiin nopeasti, minimoiden seisokit ja rakentamaan luottamusta pitkän aikavälin tuella.
| Asiakkaiden arvostelut
Asiakkaat kiittävät insinöörejämme asiantuntevasta ja ystävällisestä palvelusta asennusten aikana. He arvostavat LED-piirilevytulostimia tarkkuuden ja luotettavuuden vuoksi. Myös turvallinen pakkaus ja kuljetus ansaitsevat kiitosta. Monet arvostavat nopeaa reagointiamme ongelmiin, jotka takaavat keskeytymättömän tuotannon ja vahvan asiakastyytyväisyyden.
| Sertifikaatit ja standardit
ICT:llä on CE-, RoHS- ja ISO9001-sertifikaatit, jotka varmistavat, että LED PCB-stencil-tulostimet täyttävät maailmanlaajuiset standardit. Meillä on myös patentteja innovaatioille, kuten puhdistusjärjestelmälle. Nämä valtuustiedot takaavat korkealaatuiset ja turvalliset laitteet, jotka antavat asiakkaillemme luottamusta tuotteisiimme.
| Tietoa ICT-yrityksestä ja tehtaastamme
ICT on johtava elektroniikkaratkaisujen toimittaja, jolla on omat tutkimus-, kehitys- ja tuotantotiimimme. Työllistämme 89 työntekijää 12 000 m²:n toimitiloissa, jotka kasvavat nopeasti 30 miljoonan dollarin rahastolla. Tehtaamme palvelee yli 1600 asiakasta 72 maassa ja käyttää tiukkoja testaus- ja laatujärjestelmiä. Tämä tukee edistyksellisten tuotteiden, kuten ICT-1500 LED PCB Stencil Printerin, maailmanlaajuista toimitusta.
