Suomalainen  |
ICT-1500
I.C.T
| Määrä: | |
|---|---|

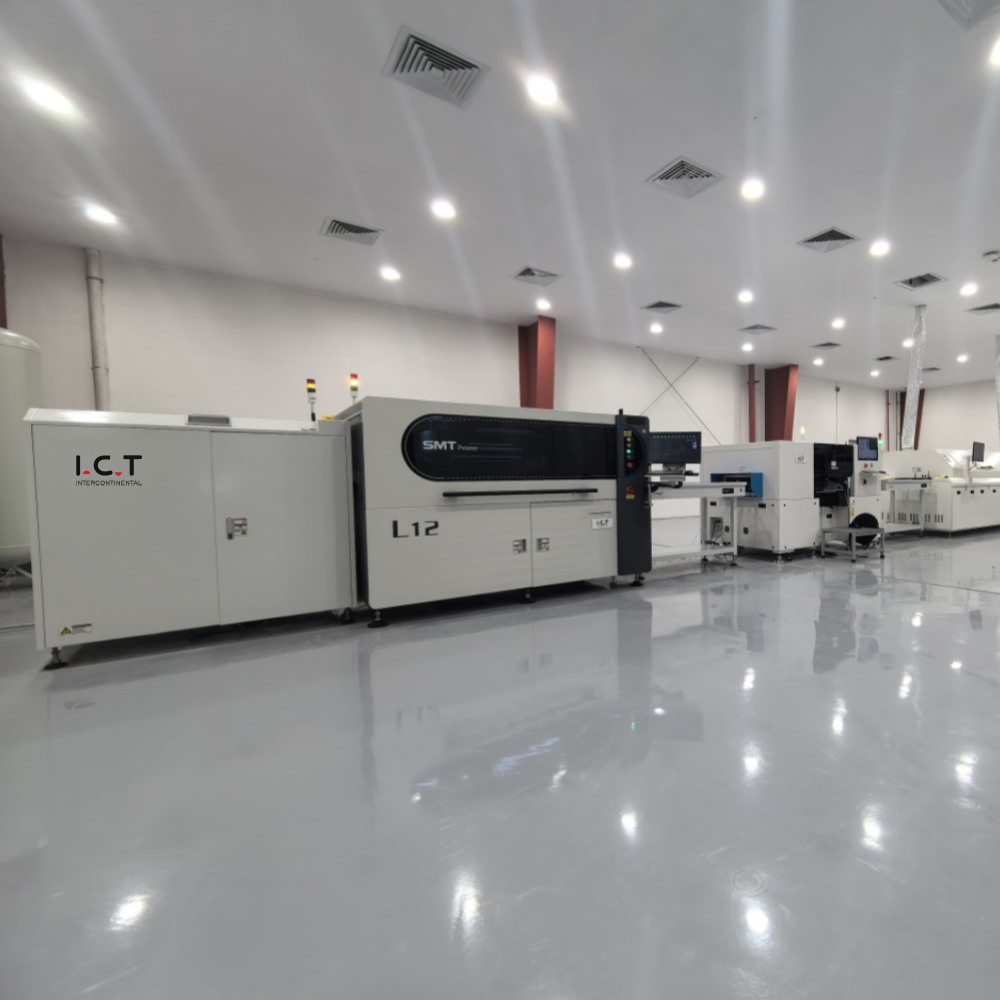

| ICT-1500 PCB stensiilitulostinkoneen yleiskuvaus
ICT-1500 PCB Stencil Printer Machine on erittäin tarkka automaattinen tulostin, joka on suunniteltu piirilevyjen valmistukseen, erityisesti pitkien levyjen, kuten LED- ja ajoneuvoelektroniikka, valmistukseen. Yli 25 vuoden kokemuksella teollisuudesta ICT tarjoaa täydellisiä SMT-ratkaisuja, jotka sopivat Teollisuus 4.0- ja MES-järjestelmien kanssa virheettömään tuotantoon. Tämä automaattinen PCB-stensiilitulostin sisältää automaattisen kaavainpuhdistuksen, piirilevyn kalibroinnin ja säädettävän vetolastan paineen erinomaisten tulosten saavuttamiseksi. Vuonna 2021 myimme yli 1900 yksikköä, sijoittuen 2. sijalle SMT-markkinoilla. Rakennettu huipputuoduista komponenteista, se varmistaa kestävyyden ja alhaiset vikatiheydet. Sen käyttäjäystävällinen Windows 10 -käyttöliittymä mahdollistaa uudet asetukset alle 10 minuutissa, joten se sopii ihanteellisesti nykyaikaisille tehtaille.
| Ominaisuus
ICT-1500 PCB Stencil Printer Machine tarjoaa ±0,015 mm:n toistuvan paikantamisen ja 0,03 mm:n tulostustarkkuuden. Tämä tarkkuus vähentää virheitä pitkissä piirilevyissä ja varmistaa johdonmukaisen juotospastan levityksen. Näköjärjestelmä käyttää yhtenäisiä rengasvaloja tunnistamaan erilaisia jälkiä tukemalla tina- ja kuparipinnoitusta. Luotettavien osien, kuten KURODA-palloruuvien, ansiosta se ylläpitää vakautta SMT-juotepastatulostuksessa LED- tai ajoneuvolevyille. Tämä ominaisuus auttaa tehtaita saavuttamaan korkealaatuisen tuotoksen vähemmällä korjaustyöllä, mikä parantaa yleistä tuottavuutta.
Tämä smt-stencil-tulostin sisältää automaattisen piirilevyn kalibrointijärjestelmän nopeaa ja tarkkaa kohdistusta varten. Kolmiakselinen vivusto, jota käyttää suora moottori, säätää pitkät levyt nopeasti, mikä varmistaa tasaisen stensiilikontaktin. Se sopii täydellisesti ohuille tai vääntyneille piirilevyille, mikä vähentää manuaalista työtä. Täysautomaattisena PCB-tulostuskoneena se tehostaa LED- ja elektroniikkatuotannon tehokkuutta ja tarjoaa vakaan perustan suuria määriä varten minimaalisilla säädöillä.
ICT-1500:ssa on ainutlaatuinen puhdistusjärjestelmä, jossa on kuiva-, märkä- ja manuaaliset vaihtoehdot. Erilliset CCD- ja puhdistusosat varmistavat tehokkaan tahnanpoiston, kun taas ohjelmisto hallitsee alkoholin ja paperin käyttöä kustannusten säästämiseksi. Ylhäältä alas -suihkurakenne puhdistaa tasaisesti vahvan pakomoottorin tukemana. Tämä tekee siitä erinomaisen valinnan SMT Solder Paste -tulostukseen, joka säilyttää laadun pitkillä levyillä ja vähentää seisokkeja automatisoiduissa linjoissa.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.

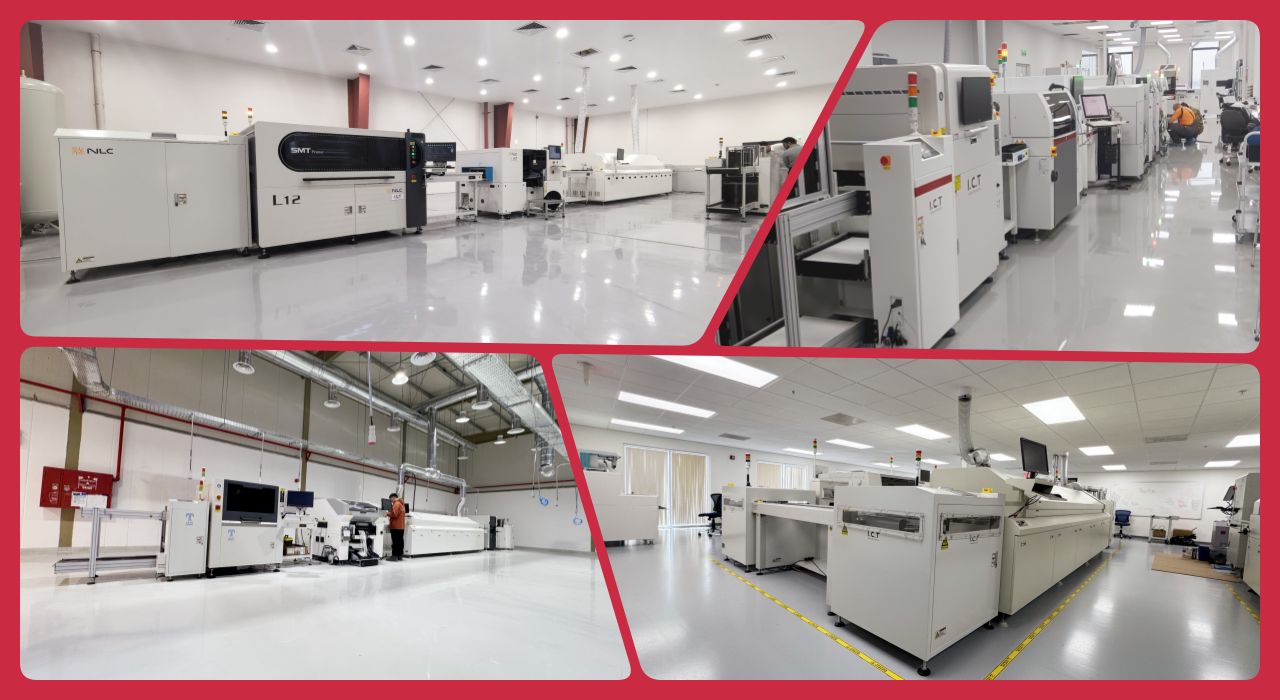

| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestysvideo
Vuonna 2025 ICT-insinöörit matkustivat LED-valaistustehtaalle Aasiaan asentamaan ja kouluttamaan. Asiakas tarvitsi 29 metrin SMT-linjan 13 koneella, mutta tilaa oli 21 m x 5 m. Suunnittelimme U-muotoisen layoutin, joka sovitettiin 16m x 2,7m kokoon. Kahden päivän asennuksen ja virheenkorjauksen sekä kuuden päivän koulutuksen ja tuen jälkeen projekti saatiin päätökseen onnistuneesti. Tämä osoitti kykymme räätälöidä PCB Stencil Printer Machine -ratkaisuja erityistarpeisiin.
| Palvelu ja koulutustuki
ICT tarjoaa kattavan palvelun ja koulutuksen PCB Stencil Printer Machinelle. Tiimimme tarjoaa paikan päällä asennuksen, huollon ja nopean teknisen tuen. Koulutus kattaa käytön, vianmäärityksen ja prosessien optimoinnin kokoonpanosi mukaan. Yli 25 vuoden kokemuksella tarjoamme nopeat vastaukset ongelmiin, minimoimme seisokit ja varmistamme, että tuotantosi sujuu luotettavasti.
| Asiakkaiden arvostelut
Asiakkaat arvostavat insinööriemme ammattitaitoista ja ystävällistä apua asennuksen aikana. He ihailevat PCB Stencil Printer Machine -laitetta sen tarkkuudesta ja luotettavuudesta. Turvalliset pakkauksemme ja oikea-aikaiset toimituksemme saavat korkeat arvosanat, ja monet arvostavat nopeaa ongelmanratkaisuamme, tuotannon pysymistä raiteilla ja luottamuksen ansaitsemista.
| Sertifikaatit ja standardit
ICT:llä on CE-, RoHS- ja ISO9001-sertifikaatit, mikä varmistaa, että PCB Stencil Printer Machine täyttää maailmanlaajuiset standardit. Meillä on myös patentteja innovaatioille, kuten puhdistus- ja kuljetusjärjestelmille. Nämä valtuustiedot takaavat turvalliset ja laadukkaat laitteet ja antavat asiakkaille varmuuden jokaisessa projektissa.
| Tietoa ICT-yrityksestä ja tehtaastamme
ICT on johtava elektroniikkaratkaisujen toimittaja, joka harjoittaa omaa tutkimusta, kehitystä ja tuotantoa. Työllistämme 89 työntekijää 12 000 m²:n toimitiloissa, jotka kasvavat nopeasti 30 miljoonan dollarin rahastolla. Tehtaamme palvelee yli 1600 asiakasta 72 maassa ja käyttää tiukkaa testausta ja laadunvalvontaa. Tämä tukee edistyneiden tuotteiden, kuten ICT-1500 PCB Stencil Printer Machine, maailmanlaajuista toimitusta.
