| High Precision Solder Paste Jet -annostelukone

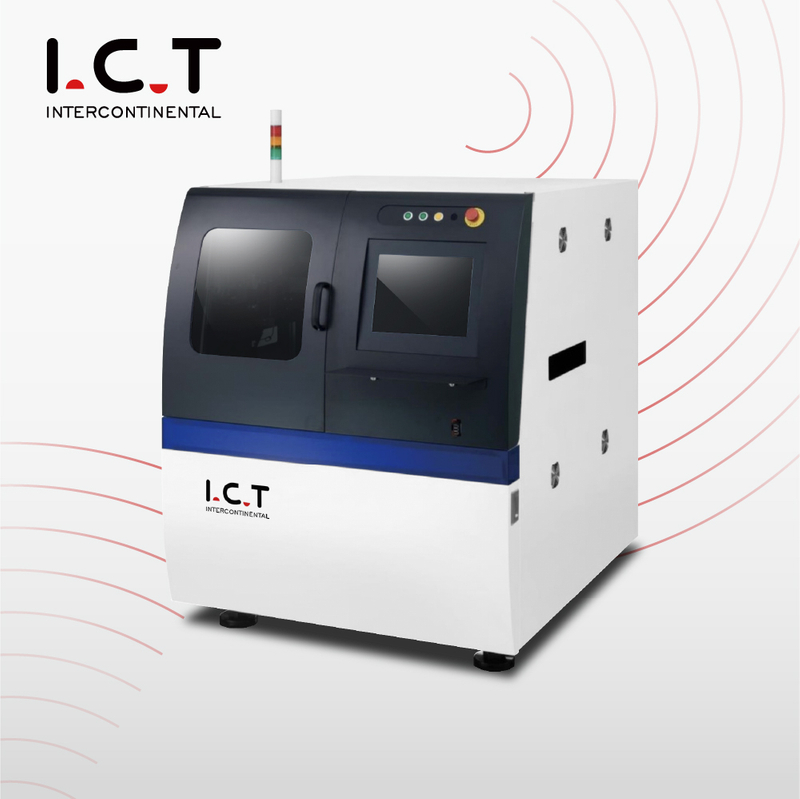

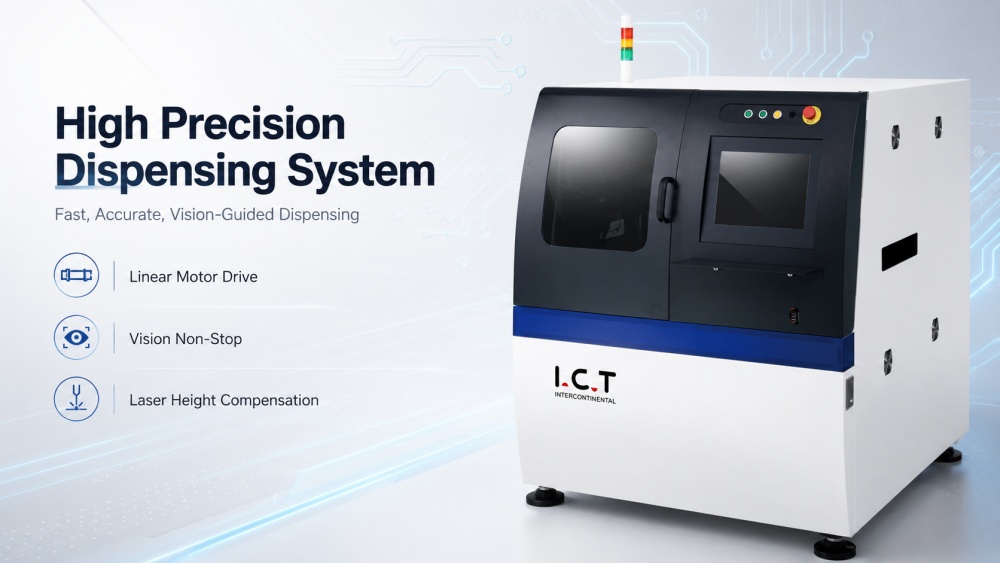

ICT Solder Paste Jet Dispensing Machine on suunniteltu mikrovolyymiin, nopeaan ja erittäin tarkkaan SMT-tuotantoon. Se tukee puolijohdepaketteja, levykiinnitystä, LED-taustaosaa, Mini-LEDiä, PC-kiintolevyjä, IC:itä ja BGA-sovelluksia. Lineaarimoottorikäytöt, laserkorkeuden mittaus ja nopea kuvankäsittely hallitsevat liimaa, juotospastaa ja pohjatäyttöä tarkasti. Neulan korkeuden kompensointi, substraatin vääntymisen tunnistus ja automaattinen polun korjaus varmistavat tasaisen levityksen. Tiheissä tai pienikokoisissa piirilevymalleissa tämä kone stabiloi materiaalin levittämisen samalla, kun se vähentää manuaalista interventiota, parantaa suorituskykyä ja toistettavuutta erittäin sekoitetuissa ja erittäin tarkoissa SMT-tuotantoympäristöissä.
| Juotospastasuihkun annostelukoneen ominaisuus
Voimansiirtorakennejärjestelmä

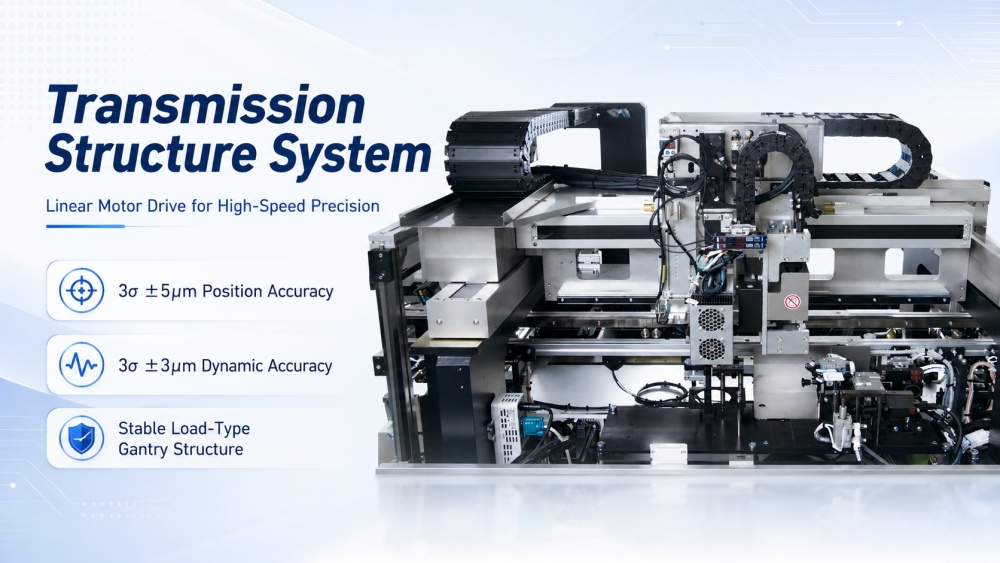

X/Y-lineaarimoottorikäyttö mahdollistaa nopean, vakaan ja tarkan liikkeen koko työalueella. Edestakainen tarkkuus on 3σ ±5μm (X-, Y-, Z-akselit) ja dynaaminen tarkkuus on 3σ ±3μm (X/Y-akselit). Kuormatyyppinen portaalirakenne parantaa vakautta suurilla nopeuksilla varmistaen luotettavan pisteen sijoituksen jopa suuritiheyksisille levyille tai hienojakoisille IC:ille. Liikkeen tarkkuus muodostaa perustan toistettavalle juotospastan levittämiselle.
Toimintojen konfigurointi

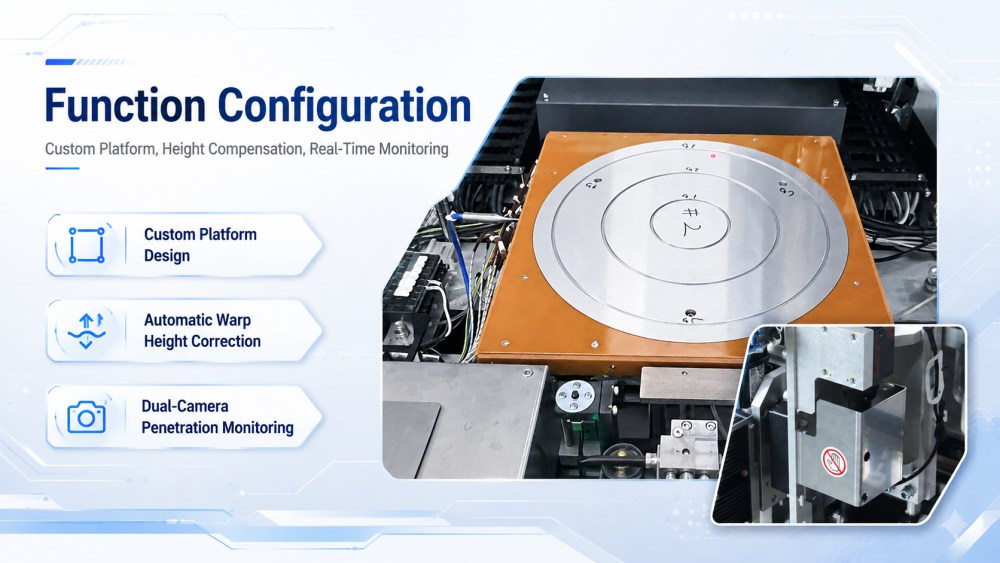

Järjestelmä mukautuu todellisiin piirilevyolosuhteisiin, mukautuen epätasaisiin pintoihin ja pieniin komponenttien siirtymiin. Kolmen pisteen piirilevymittaus laskee koneistustason; neulan korkeus kompensoituu automaattisesti. Kaksoiskamerat valvovat alitäytön tunkeutumista käytön aikana, ja tiedot syötetään myöhempään annostelusäätöön. Insinöörit voivat konfiguroida alustan asettelun, venttiilien valinnan ja toimintaparametrit vastaamaan korkea- tai matalaviskositeettisia materiaaleja häiritsemättä tuotantovirtaa.
Visio Non Stop

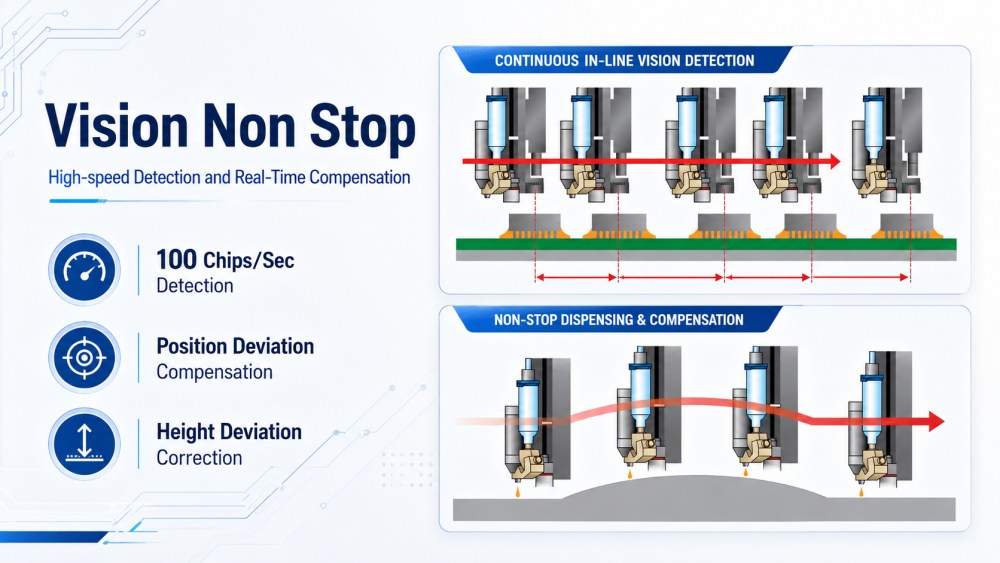

Pysäytymätön visio mahdollistaa jatkuvan nopean tarkastuksen. Kone tunnistaa jopa 100 lastua sekunnissa, korjaa automaattisesti sijainnin ja korkeuden poikkeamat, kompensoi reitin ja liimamäärän samanaikaisesti. Päällekkäisten pisteiden laskelmat vähentävät ylimääräistä materiaalia, mikä mahdollistaa tarkan mikropisteen levittämisen IC:ille ja BGA:ille ilman prosessin keskeytyksiä. Se varmistaa, että annostelutoiminto pysyy synkronoituna reaaliaikaisten taulun muunnelmien kanssa.
Kokoonpanovaihtoehdot ja sovellukset

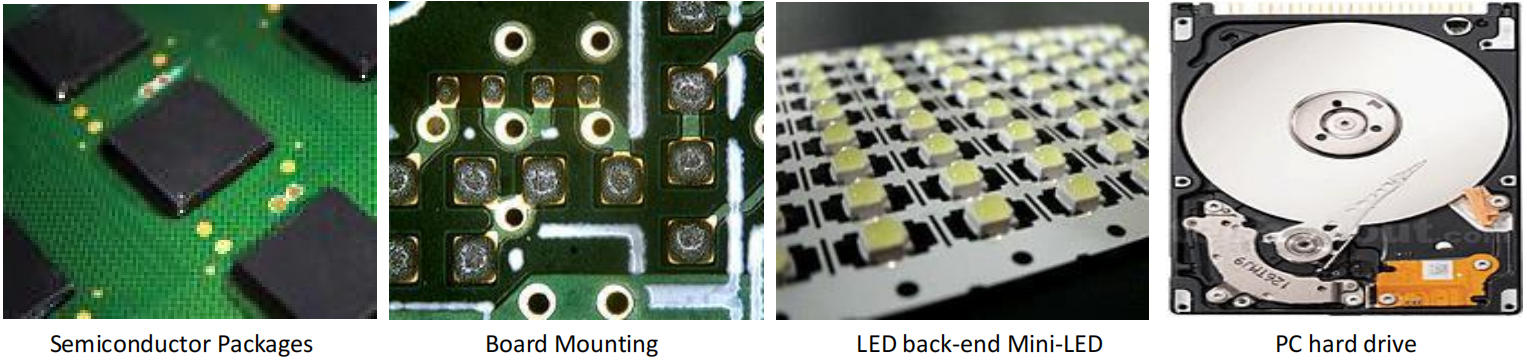

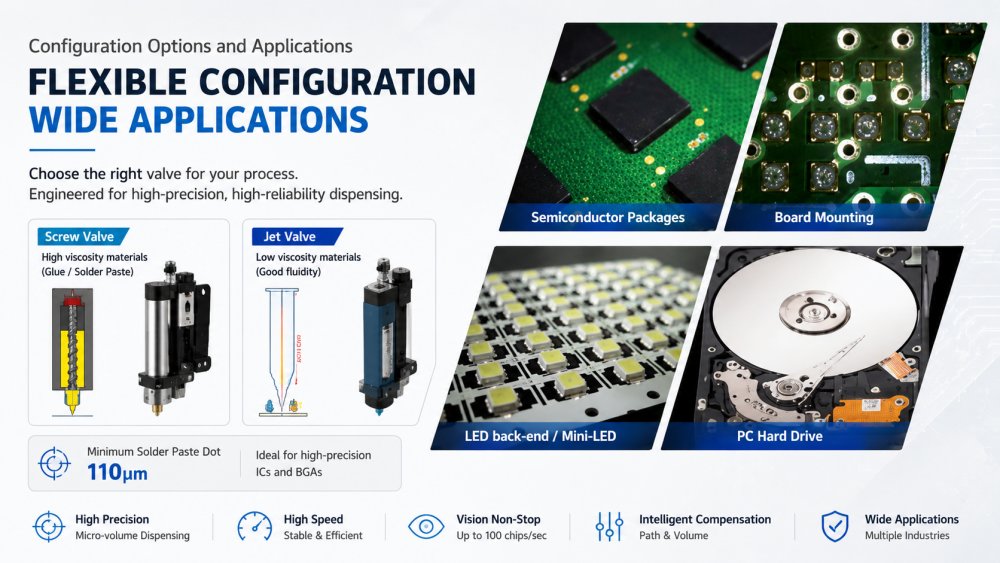

Venttiilit ja suutintyypit voidaan valita materiaalin mukaan: ruuviventtiilit korkeaviskoosiselle liimalle tai juotospastalle, suihkuventtiilit nestemäisille materiaaleille. Pienin pistekoko saavuttaa 110 μm. Sovelluksia ovat puolijohdepaketit, PCB-asennus, LED-tausta, Mini-LED ja PC-kiintolevyt. Tämän joustavuuden ansiosta yksi kone pystyy palvelemaan useita tarkkoja SMT-annostelutoimintoja, mikä tarjoaa vakaan alustan tasalaatuisen mikrotilavuuden levittämiselle.
| Juotospastan suihkutuskoneen tekniset tiedot:
| ICT-HD330 | Erittäin tarkka SMT PCB -annostelujärjestelmä |
| Piirilevykoko | 50 * 70 ~ 250 * 330 mm |
| Ajaa | Lineaarinen moottori |
| X / Y toistettavuuden tarkkuus - 3 sigmaa | ±5 μm |
| X / Y maksiminopeus | 1500mm/s |
| Kiihtyvyys | 1.5G |
| Kuvankäsittely-digikamera-automaatti | Toistettavuus | ±1 μm |
| Tarkkuus | MAX: 0,03 s/piste |
| Tasaus | S |
| Sirun mestari | S |
| Huono merkki | S |
| Toistettavuuden tarkkuus | S |
| Non-Stop CCD | S |
| Korkeudenmittausjärjestelmä (lasertyyppi) | Toistettavuuden tarkkuus | ±1 μm |
| 0,1 s/piste |
| Kalibrointi | Robotti-kamera | S |
| Kamera-z | S |
| Kamera-neula | S |
| Neula-z | S |
| Yksinkertaisesti valvoa | Annostelualue (OK/NG) | S |
| Annostelukehä (OK/NG) | S |
| Alitäytön läpäisyn automaattinen valvonta | S |
| Huono merkin tarkastus | S |
| Korkeustarkastus | S |
| AOI:n palaute | Annostele tilavuuspalautetta | S |
| Palaute kuvankäsittelystä | S |
| Korkeusmittapalaute | S |
| Neulan puhdistus | Ilmapuhallustyyppi | S |
| Tyhjiötyyppi | S |
| Materiaalin purkaus | S |
| Elektroniset vaa'at | Tarkkuus | 0,1 mg / 0,01 mg |
| Palaute | VAIHTOEHTO |
| Lämpöyksikkö (ennen/pää/jälkeen) | VAIHTOEHTO |
| Paineilma | 0,4-0,6 Mpa |
| Voima | AC200V,3φ,20A |
| Ulottuvuus | 1300*1100*1380mm |
| Paino | 850kg |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| PCBA-pinnoituslinjan laitteiden luettelo
Kone toimii ICT:n koko pinnoitus- ja annostelulinjalla. Aiheeseen liittyviä laitteita ovat konformiset päällystyskoneet, kovetusuunit (UV/IR), PCB-kuljettimet, AOI-tarkastus ja paneelien irrotusjärjestelmät. Liima, juotospasta ja pohjatäyte levitetään annostelijalla tarkasti, päällystyskoneet suojaavat laajempia piirilevypintoja ja kovetusuunit viimeistelevät materiaalin. AOI tarkistaa tulokset, paneelien poistaminen erottaa valmiit levyt. Yhdessä nämä laitteet luovat saumattoman tuotannon työnkulun erittäin tarkkoihin SMT-piirilevytoimintoihin.
| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
Pinnoitekone | Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. |
Kovetusuuni | Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. |
Kuljetin | Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. |
Lastain ja purkula | Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
