LCO-350
I.C.T
| Määrä: | |
|---|---|
| Edistyksellinen PCBA Online-laserleikkausratkaisu
ICT PCBA Online Laser Cutting Machine on rakennettu puolijohdeteollisuudelle, jossa tarkkuus ja puhtaus ovat kriittisiä. Tämä täysin automatisoitu järjestelmä hoitaa kaiken kartonkien lataamisesta alustan lopulliseen asettamiseen. Se käyttää tehokkaita vihreitä lasereita PCBA-paneelien leikkaamiseen nopeasti ja puhtaasti ilman mekaanista rasitusta tai herkkien komponenttien lämpövaurioita. Linja sisältää edistyneen kuormaajan clip-frame-syöttöä varten, kaksoisleikkuuasemat korkealle suorituskyvylle ja automaattisen sijoituskoneen, joka lajittelee OK-tuotteet lokeroihin ja lähettää maakaasulevyjä jäteastioihin. Suunniteltu saumattomasti integroitavaksi SMT- tai puolijohdelinjoihin, se tukee monimutkaisia muotoja, ohuita levyjä ja korkean sekoituksen tuotantoa pitäen samalla reunat sileinä ja hiukkasvapaina.
| Tärkeimmät ominaisuudet yksityiskohtaisesti
Erittäin tarkka kaksoislaserleikkaus
Kaksi 35 W:n vihreää laseria leikkaavat levyjä yhdessä yli 200 mm/s nopeuksilla ±0,005 mm:n asemointitarkkuudella ja ±0,025 mm:n leikkaustarkkuudella. Tämä kokoonpano kaksinkertaistaa tuottavuuden laadusta tinkimättä, mikä tekee siitä täydellisen suuren volyymin puolijohde-PCBA-käsittelyyn, jossa nopeus ja johdonmukaisuus ovat tärkeitä.
Nolla lämpövauriota ja puhtaat reunat
Vihreä lasertekniikka ei luo juuri lainkaan lämpövaikutteista vyöhykettä, mikä estää delaminaatiota, vääntymistä tai hiiltymistä. Leikkauksen jälkeen reunat ovat sileät, jäysteettömiä ja pölyttömiä – ihanteellinen herkille komponenteille, kuten QFN, BGA, kameramoduulit ja 5G-piirilevyt puolijohdesovelluksissa.
Älykäs CCD-paikannus ja vikojen lajittelu
Edistyneet CCD-kamerat, joissa on kolmivärinen valaistus ja automaattinen laajenemisen kompensointi, paikantavat tarkat tiedot tarkasti. Järjestelmä havaitsee viat leikkaamisen aikana ja sijoittaa imusuuttimilla vain hyvät laudat alustalle, hylkäämällä vialliset, vähentäen manuaalista tarkastusta ja parantaen tuottoa.
Täysin automatisoitu työnkulku alustan hallinnan kanssa
Automaattisesta levynsyötöstä servo-ohjatun kuormaimen kautta synkroniseen manipulaattorin poimimiseen ja täysien tarjottimien lopulliseen pinoamiseen, koko prosessi toimii hands-free-tilassa. Se käsittelee erikokoisia tuotteita, toimittaa tyhjät lokerot automaattisesti ja poistaa täyteen, mikä säästää työvoimaa nopeatempoisissa puolijohdelinoissa.
Turvallinen, vakaa ja älykäs integrointi
Kone täyttää SMT:n antistaattiset standardit, siinä on turvaovien lukitukset, vuotosuojaus ja sisäänrakennettu jäähdytin sekä pölynpoisto. Se tukee QR-koodin lukemista MES-latausta varten ja tarjoaa mukautettuja kalusteita, mikä varmistaa luotettavan toiminnan ja helpon liittämisen muihin tehdaslaitteisiin.
| Erittely
| Esine | LCO-350 |
| Laser tyyppi | Vihreä laser |
| Laserteho | 35W |
| Alustan valikoima | 300*300mm tuplapöytä |
| Mukauta tuotteen paksuuteen (mm) | MAX 1,5 mm |
| Alustan suurin nopeus | 1000m/s |
| Suurin leikkausnopeus (mm/s) | ≥200 mm |
| Paikannustarkkuus | ±0,005 mm |
| Toistettavuus | ±0,005 mm |
| Leikkaustarkkuus | ± 0,025 mm |
| Voima | AC220V/50Hz, 3KW |
| Paino | 3200kg |
| Dimensions | L1600*L1300*K1800mm |

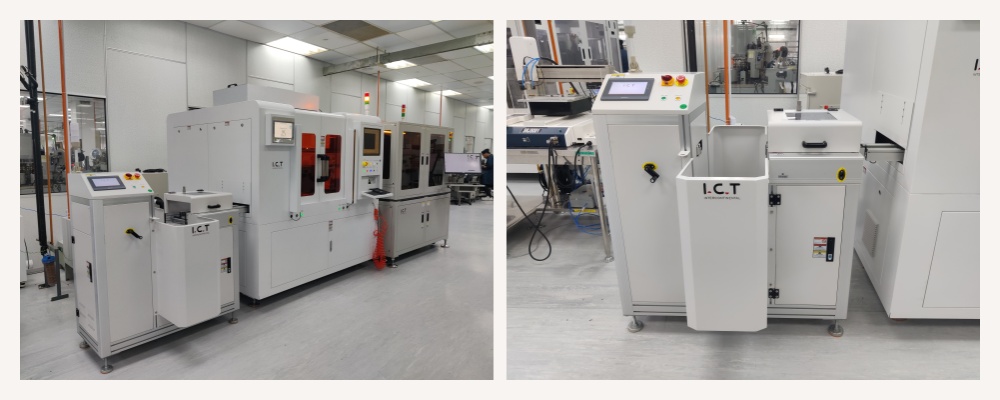

| Täydentävät puolijohdelinjalaitteet

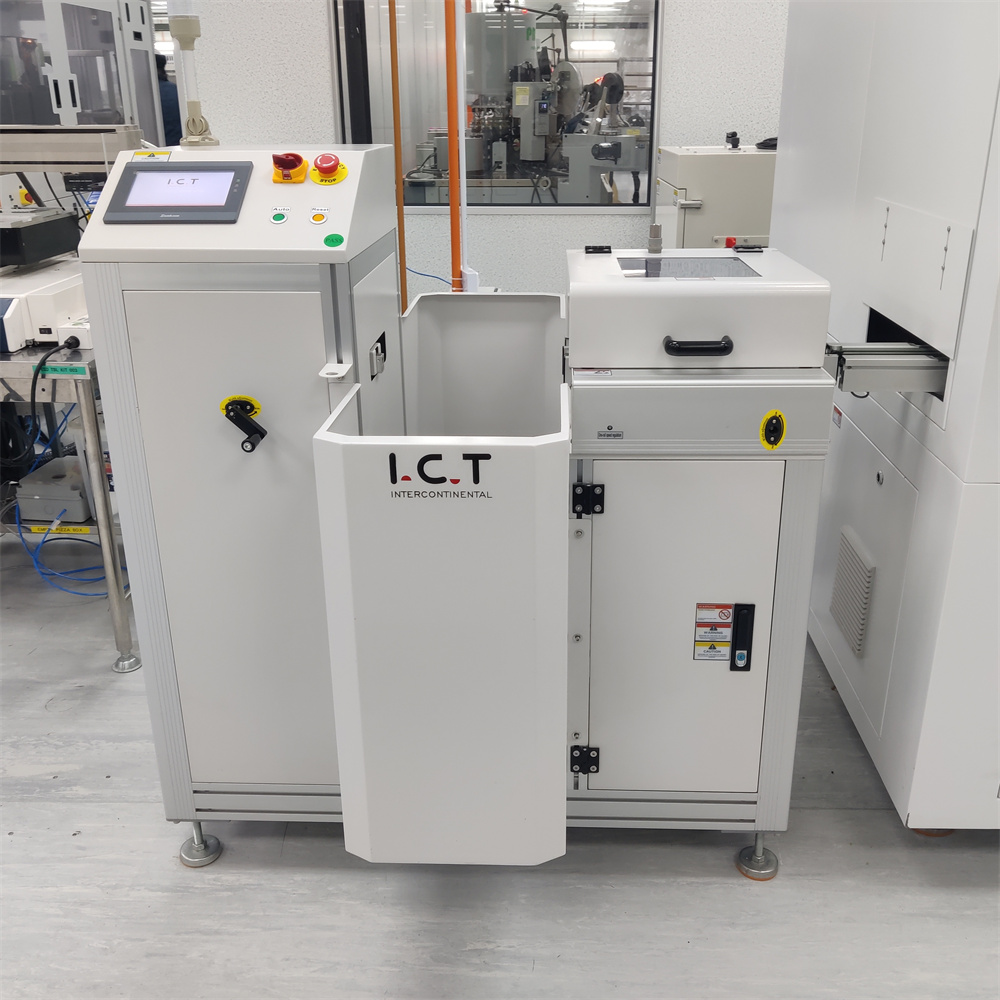

ICT tarjoaa täydellisen valikoiman laitteita puolijohde- ja PCBA-tuotantolinjasi rakentamiseen tai päivittämiseen. PCBA Online -laserleikkauskoneen lisäksi tärkeimpiin liittyviin järjestelmiin kuuluvat automaattinen kuormauslaite luotettavaan leikekehysten syöttöön, automaattinen PCBA/IC-sijoituskone tarkkaan lokeroiden pakkaamiseen ja offline-laser PCB-leikkauskone pienemmille erille tai tutkimus- ja kehitystyölle. Nämä toimivat yhdessä AOI:n tarkastus-, puhdistusasemien ja kuljettimien kanssa tehokkaiden ja vähävaurioiden linjojen luomiseksi. Täysin tehdaskumppanina ICT auttaa integroimaan kaiken sujuvasti maksimaalisen tuoton saavuttamiseksi.
| Asiakkaan menestysvideo

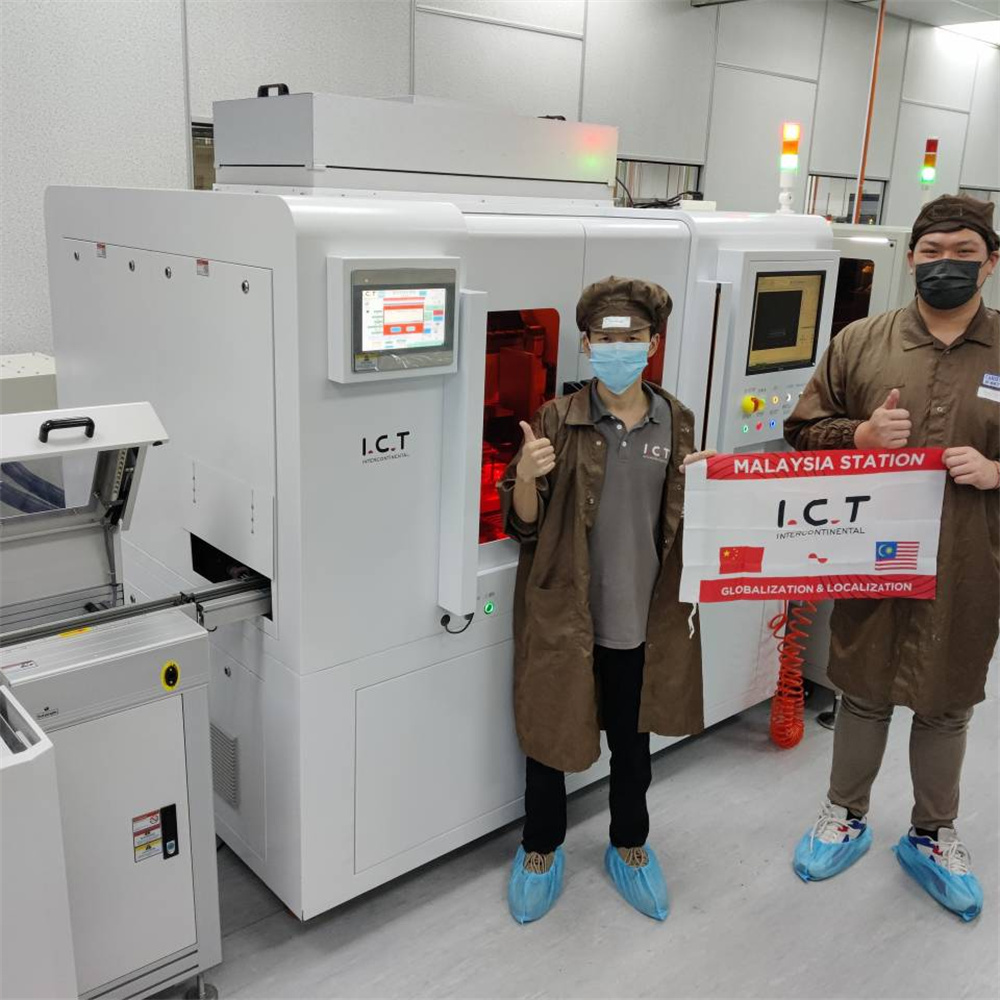

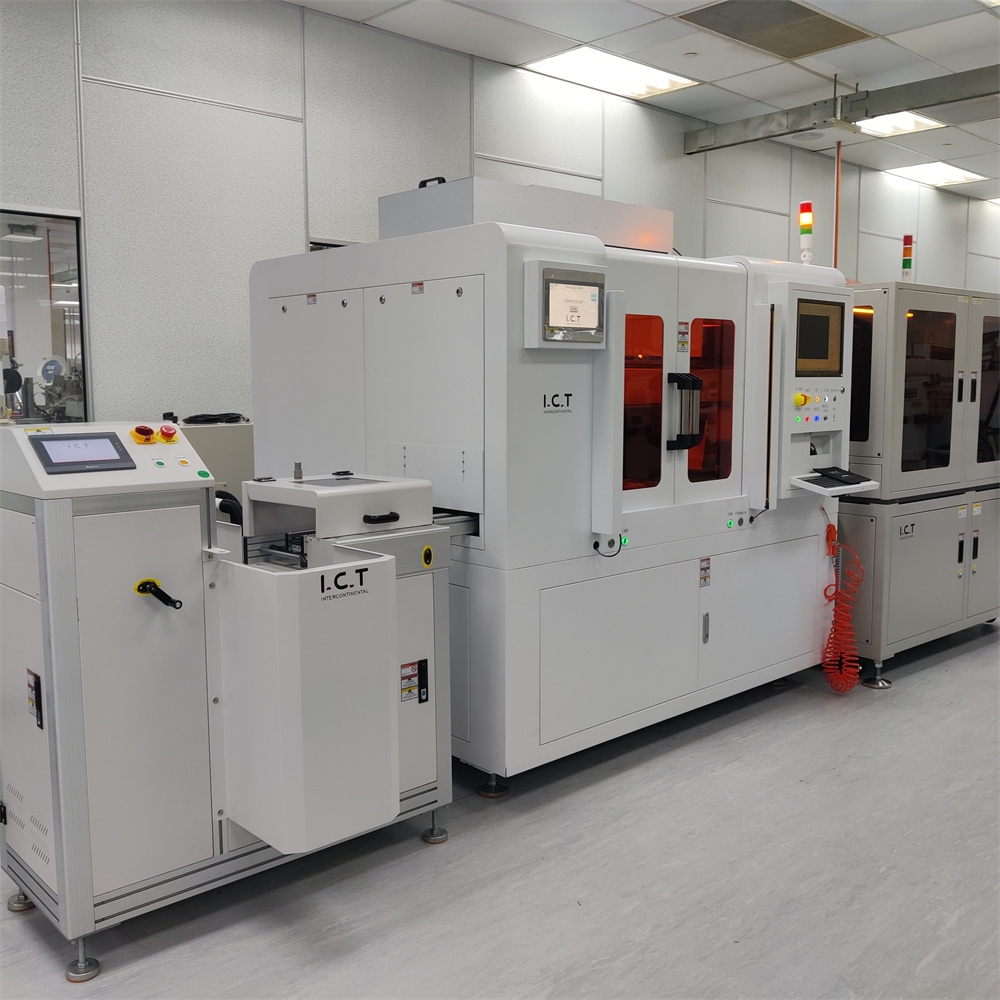

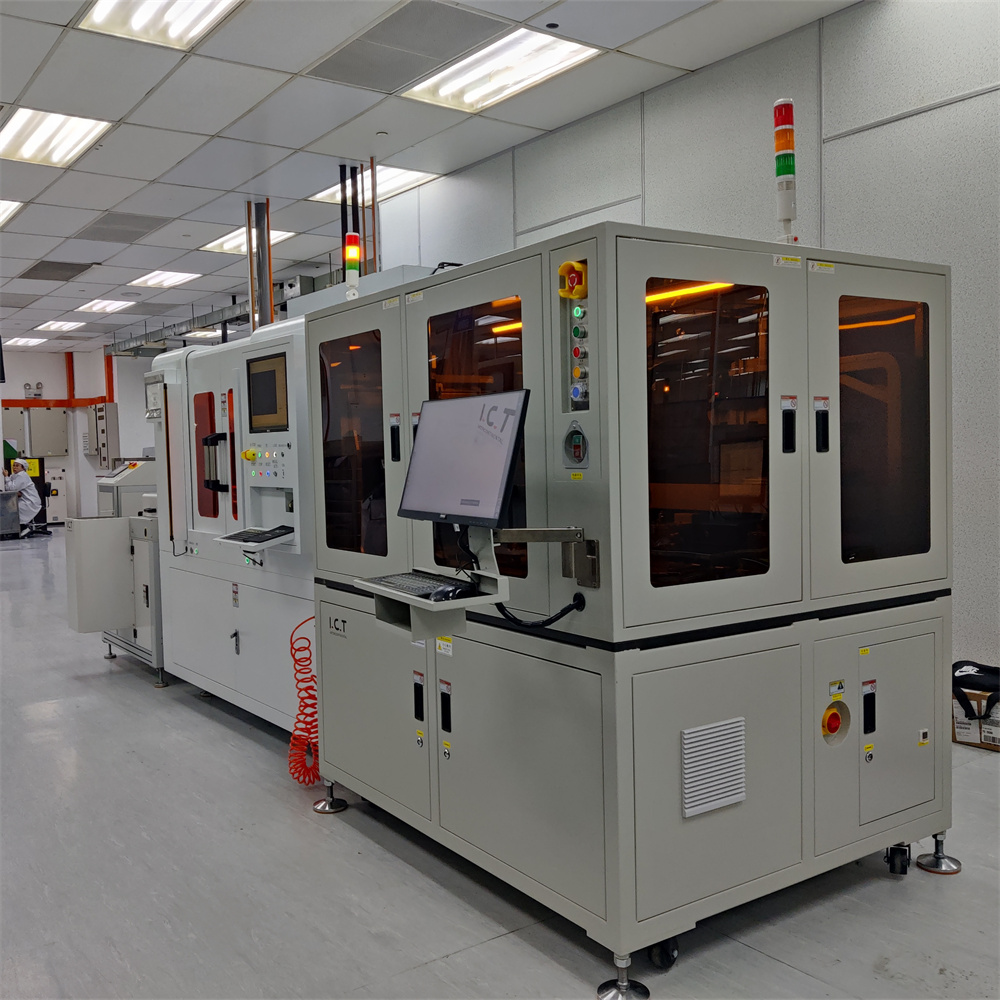

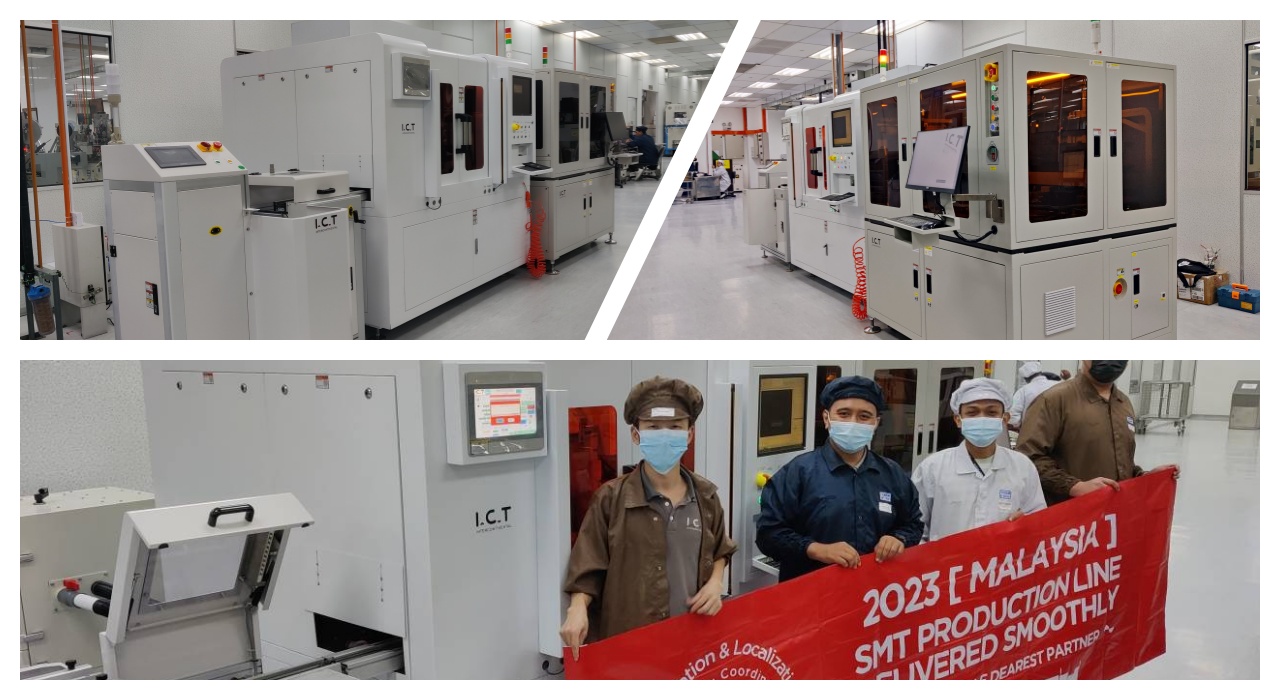

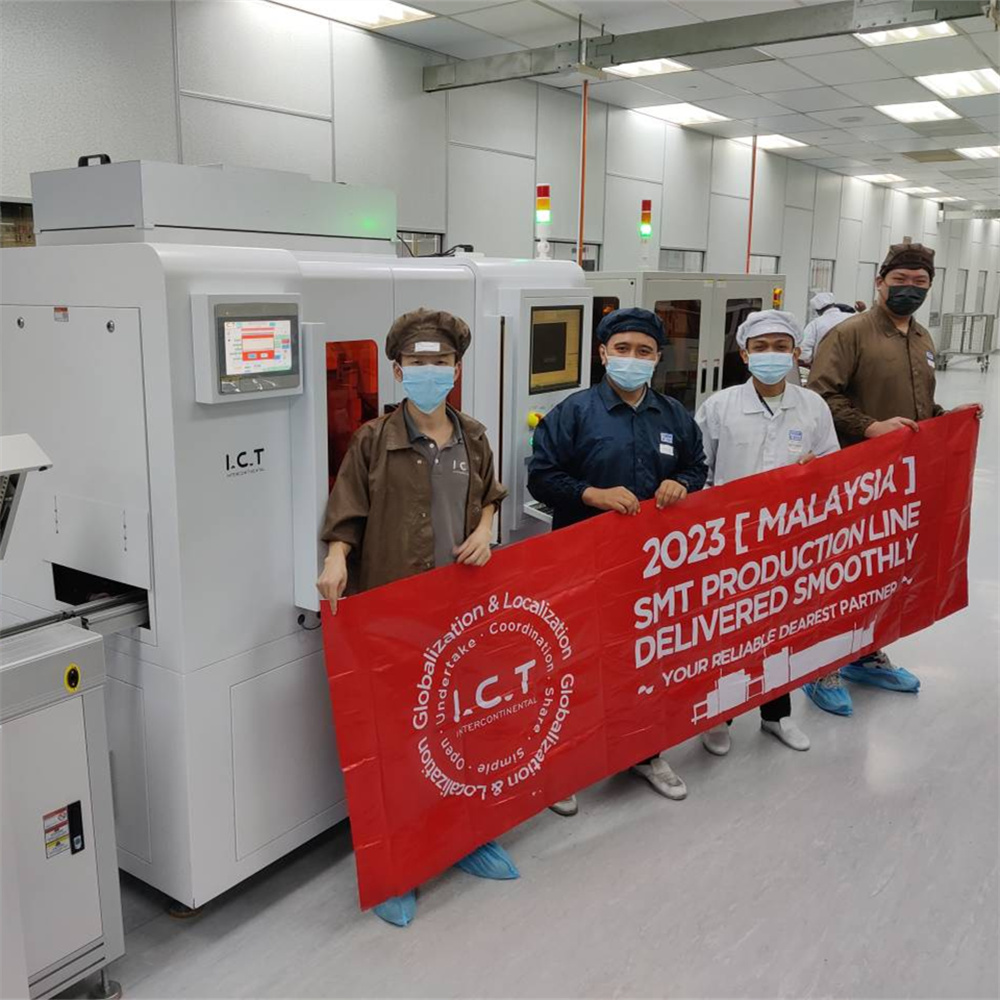

Malesiassa ICT toimitti onnistuneesti täydellisen online-laser-singulaation järjestelmän johtavalle puolijohdeasiakkaalle. Insinöörimme matkustivat paikan päälle asentaakseen koko linjan – mukaan lukien edistyneen kuormaimen, PCBA Online -laserleikkauskoneen ja automaattisen sijoituskoneen. He suorittivat täydellisen virheenkorjauksen, käyttäjien koulutuksen ja prosessin optimoinnin varmistaakseen sujuvan ylösajon. Asiakas nauttii nyt nopeasta ja tuottoisasta leikkauksesta puhtailla reunoilla, automaattisella vikojen lajittelulla ja vähemmän käsinkäsittelyllä. Hanke vahvisti heidän tuotantokapasiteettiaan ja tuotteiden laatua kilpailluilla markkinoilla.
| Palvelu ja koulutustuki
Ammattimainen tuki ja koulutus
ICT tarjoaa kattavan palvelun myyntiä edeltävästä konsultoinnista myynnin jälkeiseen tukeen. Kokeneet insinöörimme tarjoavat täydellisen asennuksen, paikan päällä tapahtuvan virheenkorjauksen ja käyttäjäkoulutuksen, joka on räätälöity tiimillesi ja tuotteillesi. Toimitamme myös prosessien optimoinnin, säännöllisen huolto-opastuksen ja nopean etä- tai paikan päällä tapahtuvan vianetsinnän. Yli 20 omistautuneen insinöörin ja nopeiden vasteaikojen avulla autamme sinua ylläpitämään huippusuorituskykyä ja minimoimaan seisokkeja PCBA Online -laserleikkauskoneesi ja koko linjan koko käyttöiän ajan.
| Asiakaskokemukset
Mitä asiakkaamme sanovat
Asiakkaat ylistävät insinöörejämme ammattitaitoisesta, kärsivällisestä ja yksityiskohtaisesta koulutuksestaan Malesiassa ja muissa maissa asennuksen aikana. Monet korostavat PCBA Online -laserleikkauskoneen luotettavaa suorituskykyä, puhtaita leikkaustuloksia ja nollavaurioita herkillä puolijohdelevyillä. He arvostavat myös tukevaa, hyvin pakattua lähetystä, joka saapui täydellisessä kunnossa, sekä nopeaa vastaustamme kysymyksiin – jotka ratkaistaan usein muutamassa tunnissa. 'ICT tarjoaa todellista arvoa ja mielenrauhaa', on tyytyväisten kumppanien yleinen kommentti.
| Sertifikaatit ja standardit
ICT-laitteet täyttävät kansainväliset turvallisuus- ja luotettavuusstandardit. PCBA Online -laserleikkauskoneellamme ja siihen liittyvillä järjestelmillämme on CE-sertifikaatti Euroopan vaatimustenmukaisuudesta, RoHS-sertifikaatti ympäristöturvallisuudesta ja ISO9001 laadunhallinnasta. Meillä on myös useita patentteja laserleikkausteknologialle, ohjelmistoille ja automaatioominaisuuksille, mikä varmistaa, että saat edistyneitä, yhteensopivia ratkaisuja, jotka tukevat todistettua suunnittelua.
| Tietoa ICT-yrityksestä ja -tehtaasta
Tietoja ICT:stä – Maailmanlaajuinen kumppanisi
ICT on johtava täyden elektroniikan valmistusratkaisujen toimittaja yli 25 vuoden kokemuksella. Suunnittelemme ja valmistamme omat laitteistomme 12 000 m²:n tilassa, jossa on tiukat testausprosessit ja täydellinen laatujärjestelmä. 89 työntekijän tiimimme, mukaan lukien 20 ammattiinsinööriä, on palvellut yli 1 600 asiakasta 72 maassa. Kasvumme nopeasti tarjoamalla yhden luukun tukea – kysyntäanalyysistä ja linjasuunnittelusta asennukseen, koulutukseen ja jatkuvaan optimointiin – autamme puolijohde- ja PCBA-tehtaita rakentamaan, päivittämään ja käyttämään tehokkaita ja laadukkaita tuotantojärjestelmiä maailmanlaajuisesti.
