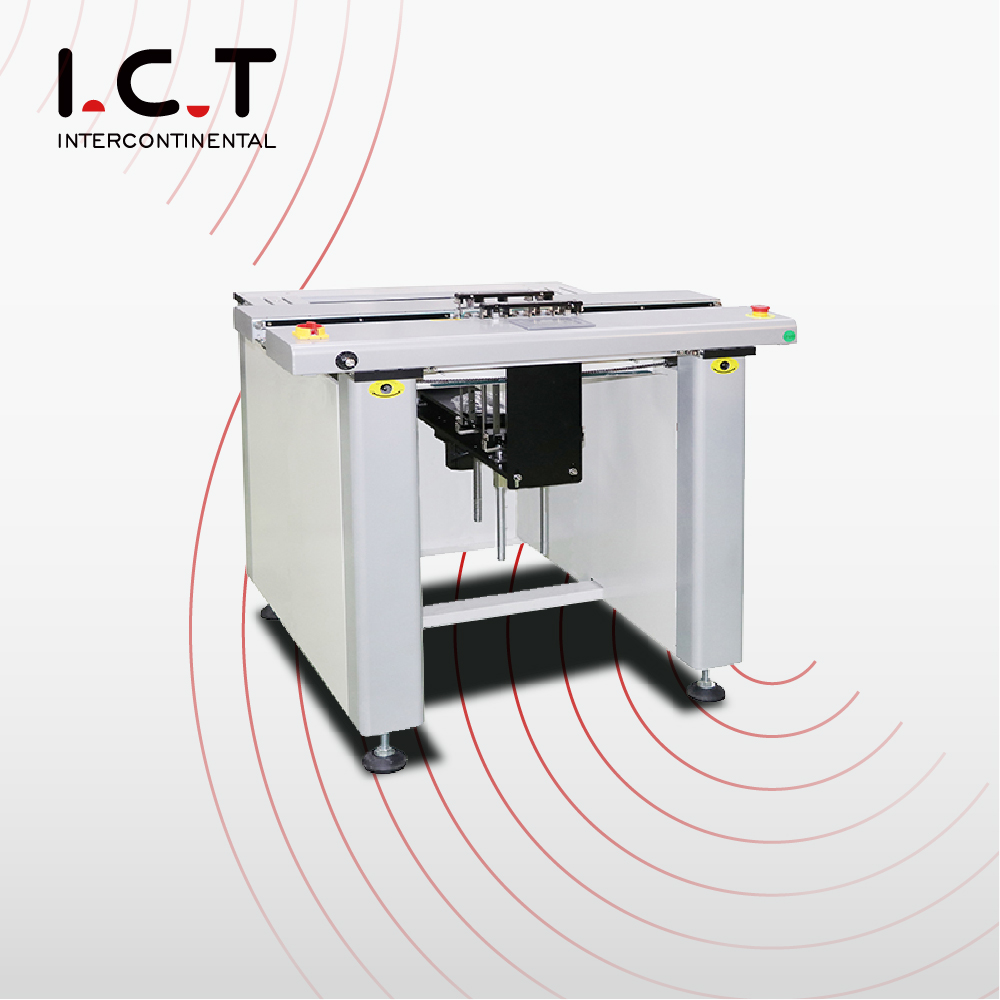

ICT PCB Shuttle Conveyor siirtää levyt sivuttain nopeasti ja pitää SMT-linjasi virrassa taukoamatta.
a. Nopea servosiirto vain 8-10 sekunnissa
b. Yhden painikkeen leveyden säätö sama kuin koko rivillä
c. Tasainen 2-5 kaistan vaihto ilman naarmuuntumista
d. Täysi SMEMA-kättely joka kaistalla
e. Kirkkaat kolmiväriset tornivalot + hälytyssummeri
f. 7 tuuman kosketusnäyttö + PLC erittäin yksinkertainen ohjaus
g. Ilmainen globaali asennus ja koulutus paikan päällä
I.C.T
| Määrä: | |
|---|---|
| Nopea PCB-kuljetuskuljetin joustaville monikaistaisille SMT-linjoille
ICT PCB Shuttle Conveyor on älykkäin Smt Line Automatic Pcb Shuttle Conveyor, kun sinun on ohjattava levyt eri kaistalle välittömästi. Erittäin tarkan servomoottorin voimanlähteenä koko kuljetinosa liukuu vasemmalle tai oikealle sekunneissa pitäen samalla täydellisen piirilevyn kohdistuksen. Ilmailuluokan alumiinirunko, huipputuotemerkin anturit ja Industry 4.0 -valmis PLC takaavat vakaan tarkkuuden 24/7. Yhden painikkeen leveyssynkronointi, täydellinen CE-suojaus ja saumaton SMEMA-viestintä tekevät jokaisesta PCB-kuljetuskuljettimesta välttämättömän monitoimi- ja volyymielektroniikkatehtaille maailmanlaajuisesti.
| Täydellinen kuljetinperhe älykkäillä Traverser-ratkaisuilla
ICT toimittaa yli kymmentä kuljetintyyppiä, joten jokainen asettelu toimii täydellisesti. Vakioliitoskuljettimet siirtävät yksinkertaisesti lautoja. Tarkastus- ja jäähdytysmallit hoitavat laatuvaiheet. Tehokas PCB Shuttle Conveyor on saatavana 2-kaistaisena, 3-kaistaisena, 4-kaistaisena tai 5-kaistaisena versiona, kiinteässä tai ohjelmoitavassa asennossa sekä valinnainen puskurointi jokaisella kaistalla. Saatavilla on myös teleskooppiportteja ja maakaasun hylkäysyksiköitä. Jokainen Smt Line automaattinen PCB-kuljetuskuljetin voidaan räätälöidä täysin pituuden, kaistan määrän, matkaetäisyyden ja älykkään protokollan suhteen vastaamaan tarkkaa tuotantovirtaa.
| Yksityiskohtaiset tuoteominaisuudet
Suuren vääntömomentin Panasonic-servomoottori ja tarkat lineaarikiskot liikuttavat koko kuljetinosaa tasaisesti nopeudella 1000 mm/s ±0,1 mm:n toistettavuudella. Karkaistusta teräksestä valmistetut ohjauspyörät ja tärinänvaimennus eliminoivat tärinän jopa suurimmalla nopeudella. Kaikki mekaaniset osat täyttävät tiukat ISO- ja CE-standardit, mikä antaa PCB Shuttle Conveyorille vuosikymmeniä täydellisen kaistanvaihdon.
Useat valosähköiset sensorit havaitsevat levyt ja esteet välittömästi. Kirkkaat kolmiväriset tornivalot ja kova summeri varoittavat käyttäjää selkeästi. Ylisuuret hätäpainikkeet ja täysvaloverhot täyttävät CE Cat.4 -tason. Törmäyksenestoohjelmisto pysäyttää liikkeen automaattisesti, jos jokin on vialla.
7 tuuman täysvärinen kosketusnäyttö ja luotettava PLC antavat kuljettajien määrittää kaistan sijainnin ja nopeuden sekunneissa. Valinnainen Industry 4.0 -moduuli tukee Hermes-, CFX- ja kaikkia tärkeimpiä MES-protokollia. Ohjelmistopäivitykset ja etädiagnostiikka ovat täysin ilmaisia koko elämän ajan.
Vakio 3 mm ESD-lattahihna kulkee kuiskaavan hiljaa ja siististi. Painavampiin lautoihin valitse ruostumattomasta teräksestä valmistettu ketjukäyttö, joka ei koskaan luista ja kestää suurempia kuormia täydellisesti. Molemmat järjestelmät toimivat moitteettomasti, kun PCB Shuttle Conveyor liikkuu sivuttain pudottamatta tai naarmuttamatta levyjä.
| Reflow-uunin tekniset tiedot
| Parametrin | määrittely |
|---|---|
| Piirilevyn leveys | 50–400 mm (500 mm valinnainen) |
| Kuljetinkorkeus | 900 ± 20 mm |
| Siirtonopeus | 0,5-20 m/min säädettävissä |
| Virtalähde | AC 220 V 50/60 Hz |
| Virrankulutus | 50-150 W |
| Suunta | Vasemmalta oikealle (oikealta vasemmalle valinnainen) |
| Vyön materiaali | 3 mm ESD litteä hihna tai ketju |
| Ohjaustila | PLC + kosketusnäyttö |
| Yhden painikkeen leveyden säätö | Valinnainen (koko rivin synkronointi) |
| CE turvallisuusstandardi | Täysi kansi + anturin suojaus |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Asiakkaan menestystarina
Kaksi vanhempaa ICT-insinööriä lensi Uruguayhin lanseeraamaan täydellisen high-mix-linjan johtavalle älykkäiden sähkömittarien valmistajalle. Paketti sisälsi aikakauslehtien kuormaajat, tulostimet 471 & 481, Lyra622-asennus, AOI, reflow-uuni W2, useita PCB-kuljettimia, rullalinjat ja työasemat. Seitsemän päivän kuluessa tiimimme suoritti asennuksen, kaistakartoituksen ja täydellisen kuljettajakoulutuksen. Nyt tehdas vaihtaa tuotteet neljän kaistan välillä sekunneissa nollasekoituksella, ja päivittäinen tuotanto on kasvanut 40 %.
| Ammattimainen koulutus ja tuki
Linjasuunnittelusta päivittäiseen massatuotantoon ICT ei koskaan jätä viereesi. Tarjoamme ilmaisen online- ja paikan päällä tapahtuvan koulutuksen, elinikäisiä ilmaisia ohjelmistopäivityksiä ja 7×24-etätuen. Tarvittaessa insinöörimme saapuvat 48 tunnin sisällä kaikkialle maailmaan. Varaosat toimitetaan samana päivänä kahdeksasta maailmanlaajuisesta varastosta – tuotantosi ei lopu koskaan.
| Asiakkaan kiitosta
'SMT Conveyorin laatu on erinomaista ja yhden painikkeen leveyden muutos säästää tunteja joka työvuorossa.'
'Pakkaus on erittäin vahva – koneet saapuivat täydellisesti kahden kuukauden merellä olonsa jälkeen.'
'Insinöörit ovat kärsivällisiä, ammattitaitoisia ja ratkaisevat jokaisen kysymyksen minuuteissa.'
'Vastausaika on salamannopea – jopa viikonloppuisin!'
'Paras myynnin jälkeinen tiimi, jonka kanssa olen koskaan työskennellyt.'
| Sertifiointimme
Jokaisella ICT-koneella on CE-, RoHS- ja ISO9001-sertifikaatit sekä kymmeniä keksintöpatentteja. Jokainen PCB-kuljetuskuljetin läpäisee tiukan 48 tunnin täyden kuorman ikääntymistestin ennen toimitusta. Laatu rakentuu joka ikinen päivä – siksi asiakkaat luottavat meihin vuodesta toiseen.
| Tietoja meistä ja tehtaasta
Vuonna 2012 Dongguanissa Kiinassa perustettu ICT on kasvanut nopeasti johtavaksi maailmanlaajuiseksi SMT-ratkaisujen toimittajaksi, jolla on lähes 90 intohimoista työntekijää ja moderni 12 000 m²:n tehdas. Suunnittelemme ja valmistamme kaikki ydinkomponentit itse tiukkojen laatujärjestelmien mukaisesti. Yli 1 600 asiakasta 72 maasta käyttää laitteitamme päivittäin. Kahdeksalla ulkomailla toimivalla toimistolla ja jatkuvalla nopealla kasvulla ICT toimittaa luotettavaa PCB Shuttle Conveyor -kuljetinta ja maailmanluokan palvelua elektroniikkavalmistajille maailmanlaajuisesti.
