ICT Lyra Series Reflow Ovenin toimintaperiaate?

Reflow uuni on pehmeä juotos, joka toteuttaa mekaanisen ja sähköisen yhteyden pinta-asennuskomponenttien juotospäiden tai tappien ja piirilevytyynyjen välillä sulattamalla uudelleen piirilevytyynyille valmiiksi levitetyn juotospastan.Reflow Oven on jaettu yhteensä neljään lämpötilavyöhykkeeseen: esilämmitysalue;lämmitysalue;sulaminen juotos vyöhyke;jäähdytysalue.Esimerkkinä Lyra reflow -uunista, puhutaanpa näiden neljän lämpötilavyöhykkeen toimintaperiaatteesta.

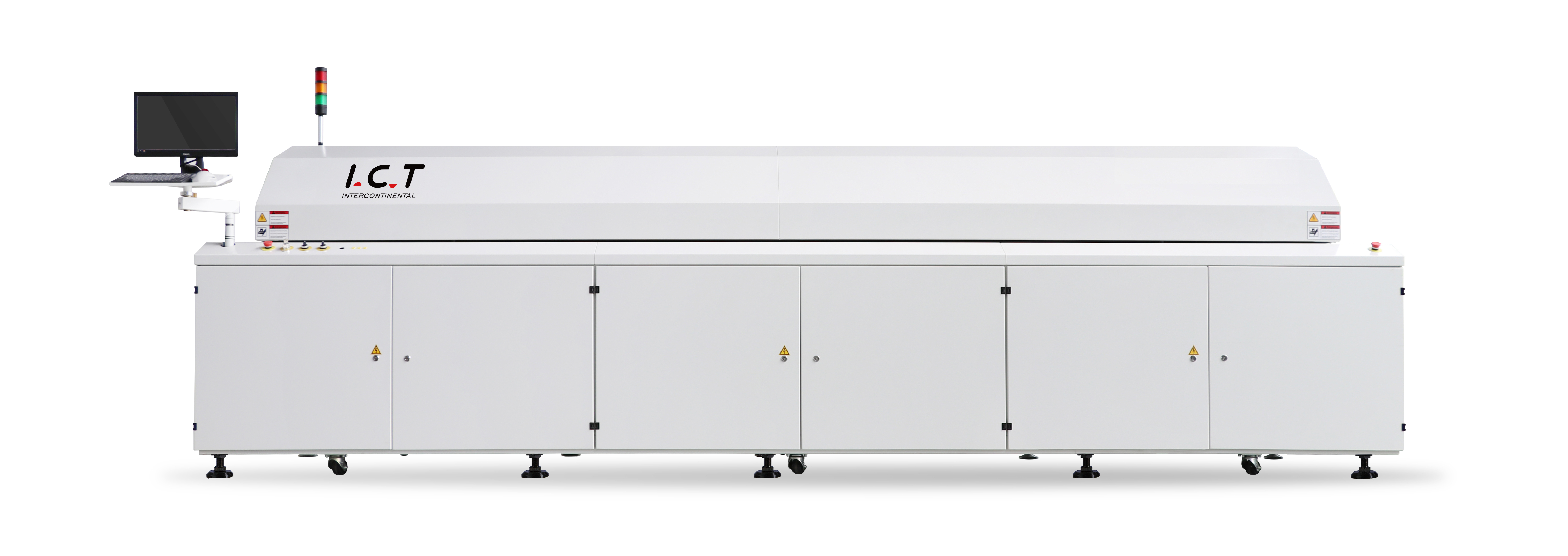

Lyra-sarjan lyijytön reflow-uuni on ICT:n kypsä tuote vuosien markkinatestauksen jälkeen.Sen vertaansa vailla oleva lämmitysteho ja lämpötilan säätöjärjestelmä täyttää erilaisten hitsausprosessien vaatimukset, Se on ICT:n vuosien teknisen tutkimuksen ja kehityksen kiteytys.

1. Lyra Reflow -uunin esilämmitysvyöhykkeen toimintaperiaate:

Esilämmityksen tarkoituksena on aktivoida juotospasta ja välttää nopea korkean lämpötilan kuumeneminen upotuksen aikana tinaan, mikä on lämmitystoiminto, joka suoritetaan viallisten osien aiheuttamiseksi.Lyra Reflow Ovenin tavoitteena on lämmittää piirilevy huoneenlämpöön mahdollisimman pian, mutta kuumennusnopeutta on säädettävä sopivalla alueella.Jos se on liian nopea, tapahtuu lämpöshokki ja piirilevy ja komponentit voivat vaurioitua.Jos se on liian hidas, liuotin ei haihdu riittävästi.Vaikuttaa Lyra Reflow -uunin juotoslaatuun.Nopeamman kuumennusnopeuden ansiosta lämpötilaero reflow-uunissa Lyra Reflow -uunin lämpötilavyöhykkeen takavaiheessa on suhteellisen suuri.

2. Lyra Reflow Oven -eristysvyöhykkeen toimintaperiaate:

Lyra Reflow -uunin lämpösäilytysvaiheen päätarkoitus on vakauttaa jokaisen elementin lämpötila Lyra Reflow Oven -uunissa ja minimoida lämpötilaero.Anna tälle alueelle riittävästi aikaa, jotta isomman komponentin lämpötila saavuttaa pienemmän komponentin ja varmistaa, että Lyra Reflow Oven -juotepastassa oleva juoksute on täysin haihtunut.Lämmönsuoja-osan lopussa sulatteen, juotospallojen ja komponenttitappien oksidit poistetaan sulatteen vaikutuksesta ja myös koko piirilevyn lämpötila tasapainotetaan.On huomattava, että kaikilla SMA:n komponenteilla tulee olla sama lämpötila tämän osan lopussa, muuten reflow-osaan pääsy aiheuttaa erilaisia ​​huonoja juotosilmiöitä kunkin osan epätasaisen lämpötilan vuoksi.

3. Lyra Reflow -uunin juotosvyöhykkeen toimintaperiaate?

Kun piirilevy tulee takaisinvirtausvyöhykkeelle, lämpötila nousee nopeasti niin, että juotospasta saavuttaa sulan tilan.Tällä alueella lämmittimen lämpötila asetetaan korkeaksi, jolloin komponentin lämpötila nousee nopeasti huippulämpötilaan.Jos Lyra Reflow -uunin huippulämpötila on liian alhainen, syntyy helposti kylmiä liitoksia ja riittämätöntä kastelua;jos Lyra Reflow Oven on liian korkealla, epoksihartsisubstraatti ja muoviosa ovat alttiita koksaan ja delaminaatiolle, ja liiallisia eutektisia metalliyhdisteitä muodostuu ja ne aiheuttavat haurautta.Juotoskohta vaikuttaa juotoksen lujuuteen.Kiinnitä erityistä huomiota Lyra Reflow -uunin juotosalueella, ettei uudelleenvirtausaika ole liian pitkä, jotta Lyra Reflow -uunin uuni ei vahingoitu, se voi myös aiheuttaa elektronisten komponenttien huonon toiminnan tai piirilevyn palamista ja muita haittavaikutuksia.

4. Lyra Reflow -uunin jäähdytysvyöhykkeen toimintaperiaate:

Tässä vaiheessa Lyra Reflow Ovenin lämpötila jäähdytetään kiinteän faasin lämpötilan alapuolelle juotosliitosten jähmettämiseksi.Jäähdytysnopeus vaikuttaa juotosliitosten lujuuteen.Jos jäähdytysnopeus on liian hidas, muodostuu liikaa eutektisia metalliyhdisteitä.Juotoskohdassa on taipumus syntyä suuriraerakenne, mikä pienentää juotoskohdan lujuutta.Jäähdytysvyöhykkeen jäähdytysnopeus on yleensä noin 4℃/S, ja se on tarpeen jäähdyttää vain 75℃:seen.
