SMT-koneen juottamisen jälkeen juotosliitoksissa on aukkoja.Nämä väistämättömät aukot aiheuttavat joitakin mahdollisia riskejä koko tuotteen laadulle, ja suorin ilmentymä on, että tuotteen käyttöikä on paljon odotettua lyhyempi.Erityisesti ilmailu-, ilmailu-, autoelektroniikassa, lääketieteellisessä elektroniikassa ja muilla teollisuudenaloilla, jotka vaativat tuotteiden erittäin suurta vakautta ja luotettavuutta, juotospisteiden tyhjiöasteesta tulee myös indikaattori tuotteen pätevyydestä.
Syitä näiden juotosliitosonteloiden syntymiseen on useita, kuten juotospasta, piirilevyn pintakäsittely, uudelleenvirtauslämpötilakäyrän asetus, uudelleenvirtausympäristö, juotostyynyn rakenne, mikroreiät, juotostyynyn tyhjä jne. Suurin syy on kuitenkin usein jäännöskaasusta sulaa juotetta juottamisen aikana.
Kun sula juote jähmettyy, nämä kuplat jäähtyvät ja muodostavat juotosliitoksen aukkoja.Se on ilmiö, joka tulee varmasti esiin juottamisessa, elektroniikkakokoonpanotuotteiden kaikkia juotosliitoksia on vaikea saada aikaan nollassa.
Tyhjiötekijöiden vaikutuksesta useimpien juotosliitosten laadun luotettavuus on epävarmaa, mikä johtaa juotosliitosten mekaanisen lujuuden heikkenemiseen, mikä vaikuttaa vakavasti juotosliitosten lämpö- ja sähköominaisuuksiin ja siten lopputuotteen suorituskykyyn.

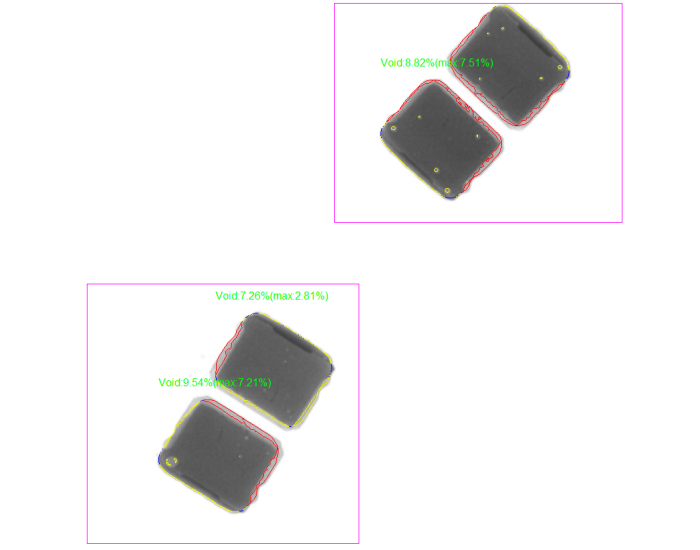

Sirukomponenttien juotosliitostyhjät

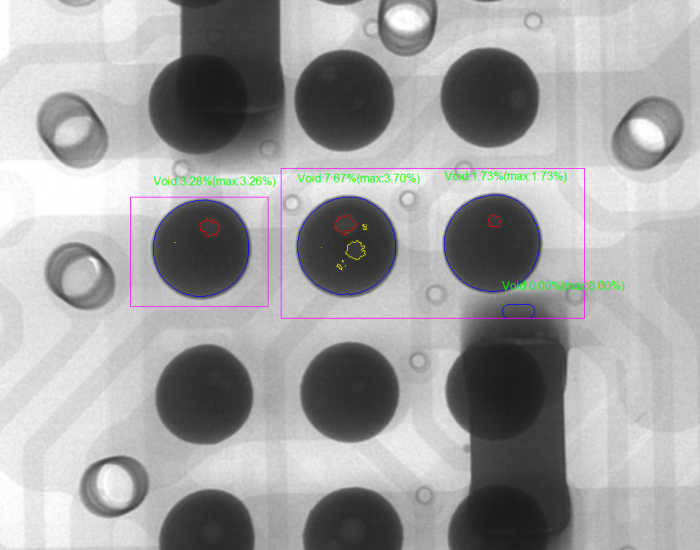

BGA-juoteliitoksen aukot

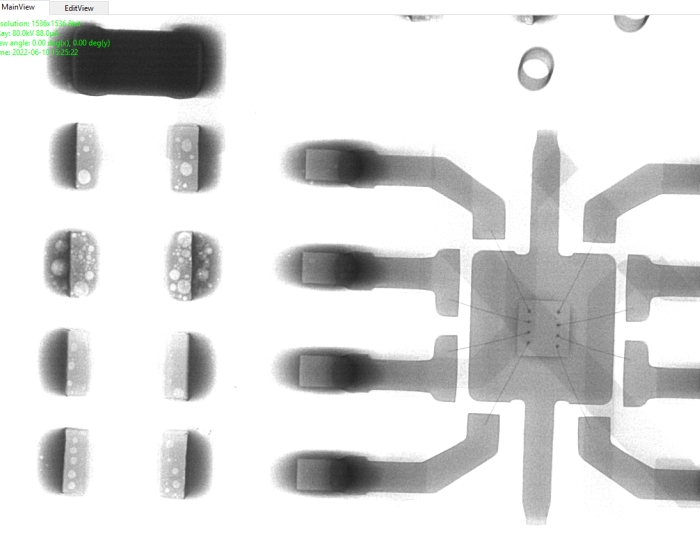

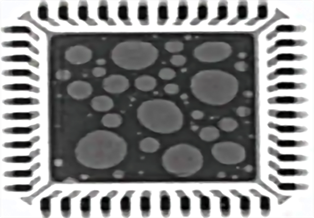

IC-komponenttien juotosliitoksen aukot

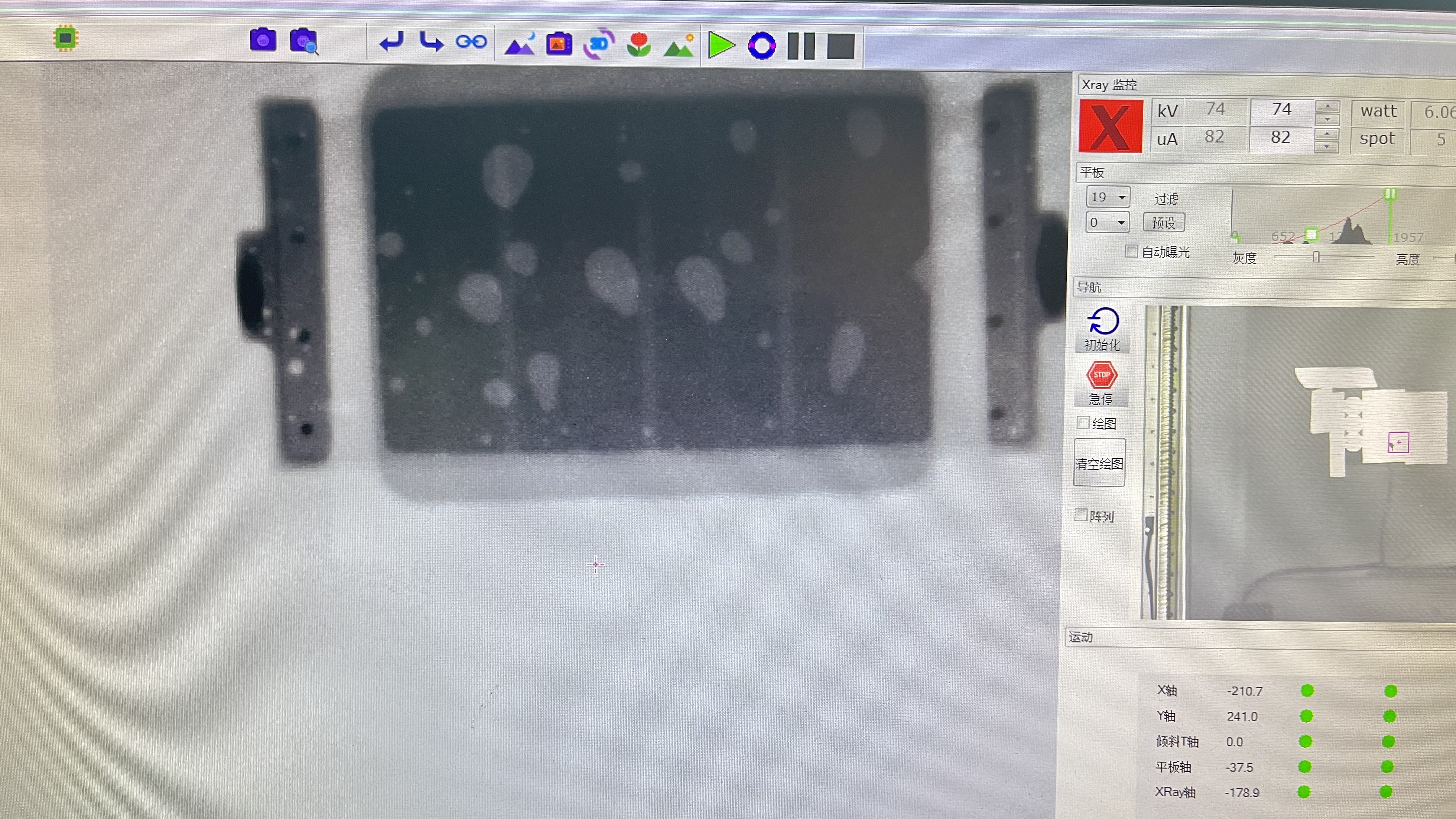

Normaalisti tarkastuksen jälkeen mennessä ICT-7900 röntgen, joidenkin juotettujen tuotteiden huokosmäärä voi olla jopa 30 %, kun taas IPC-7095C:n mukaan ontelosuhde on suurempi kuin 35 % ja huokoshalkaisija on suurempi kuin 50 % juotostyynyn halkaisijasta on prosessiohjattu raja-arvo .Yleisesti ottaen asiakkaat, joilla on korkeammat vaatimukset, tilaavat PCBA-tuotantotilauksia EMS:lle.Tyhjä alue on myös yksi indikaattoreista.Jos se ylittää 25 % juotospallon pinta-alasta, tuote katsotaan kelpaamattomaksi ja vaatii korjausta.

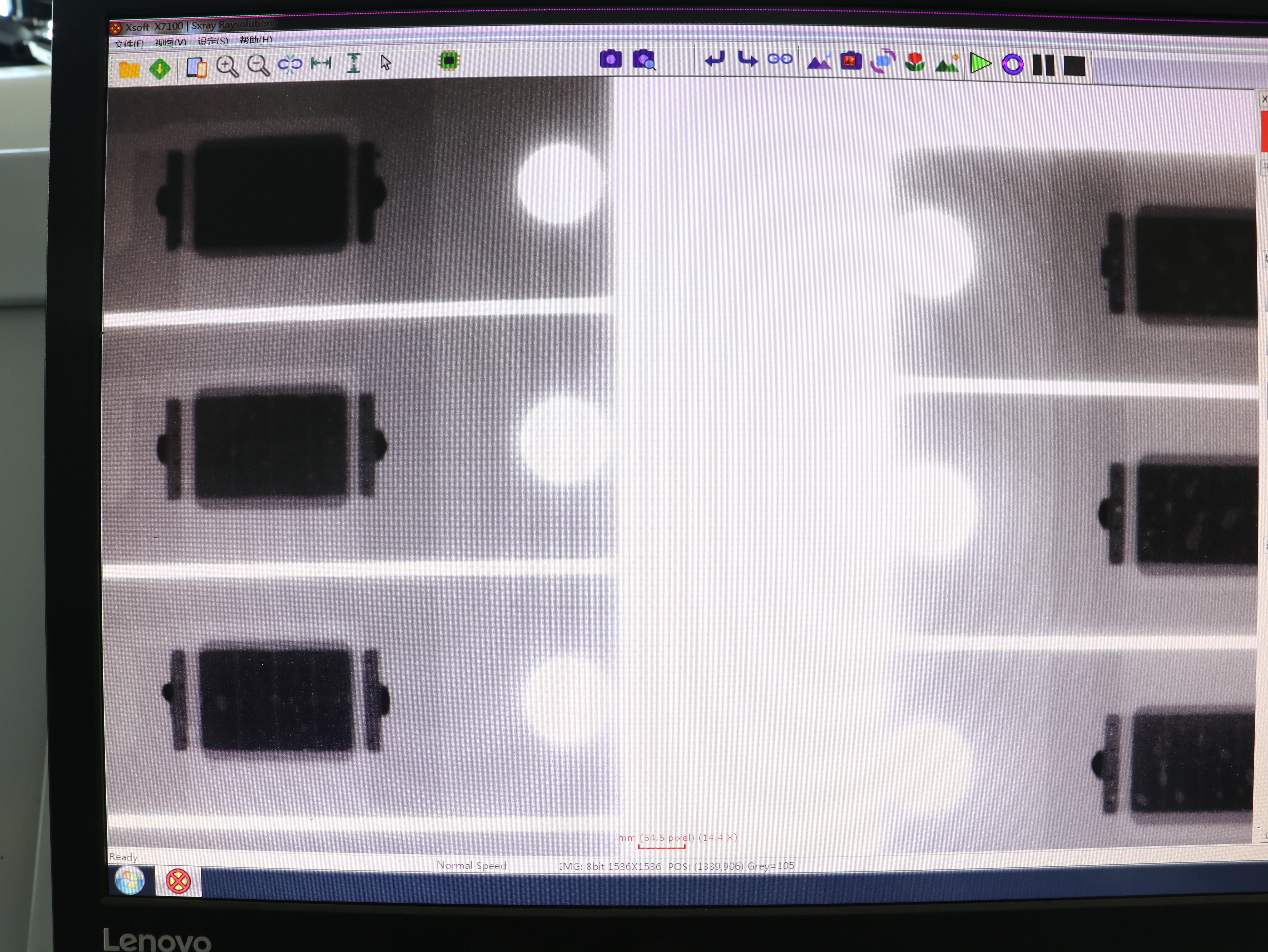

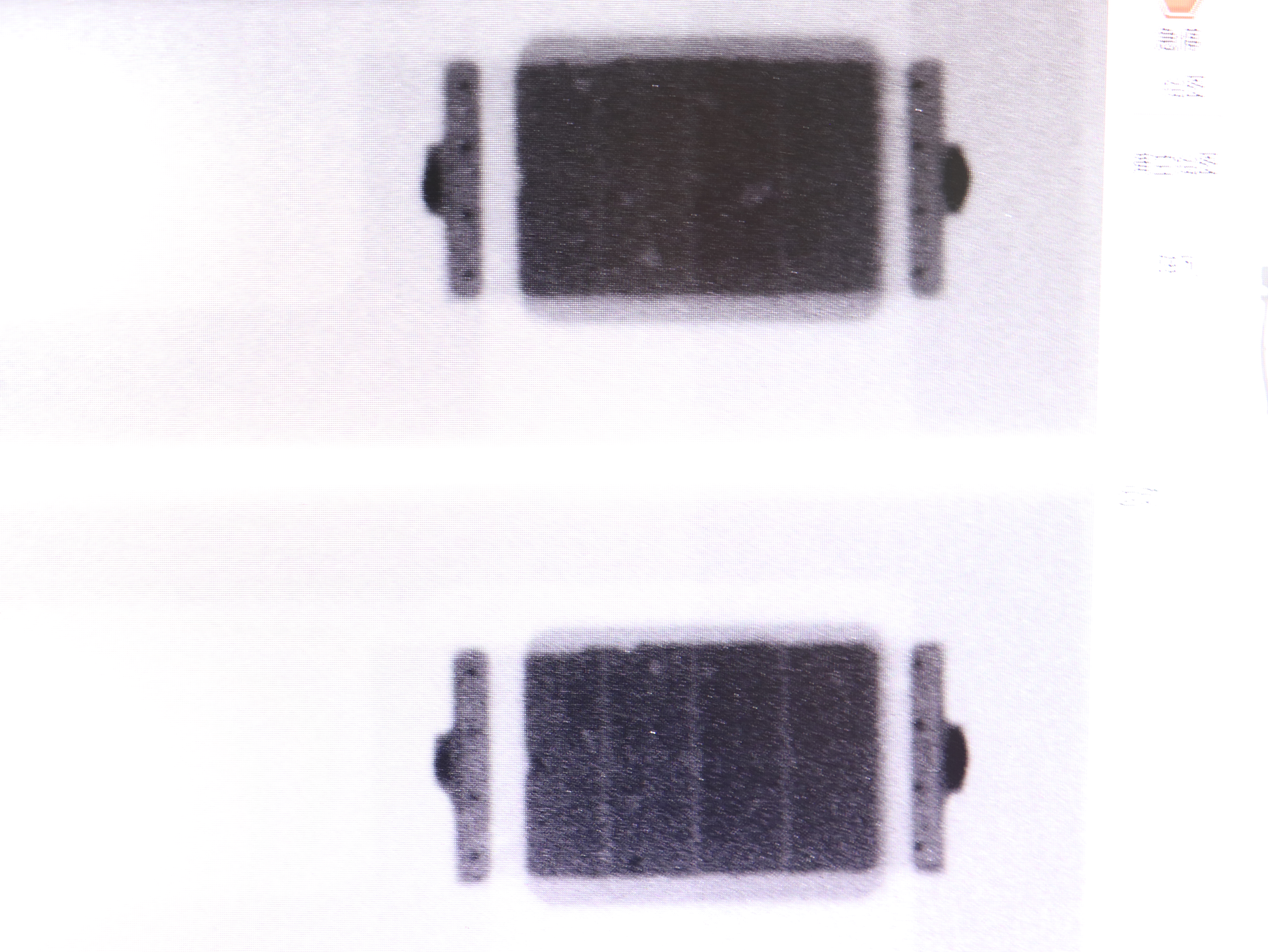

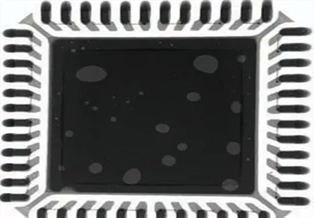

Tyhjiöjuottokoneella ICT-LV733 sintrattu tyhjiömäärä on alhainen ja tyhjiöaste on noin 1%, tarkista seuraava kuva.

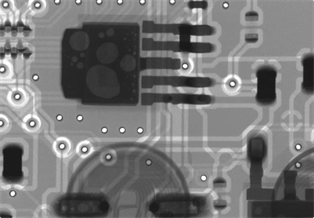

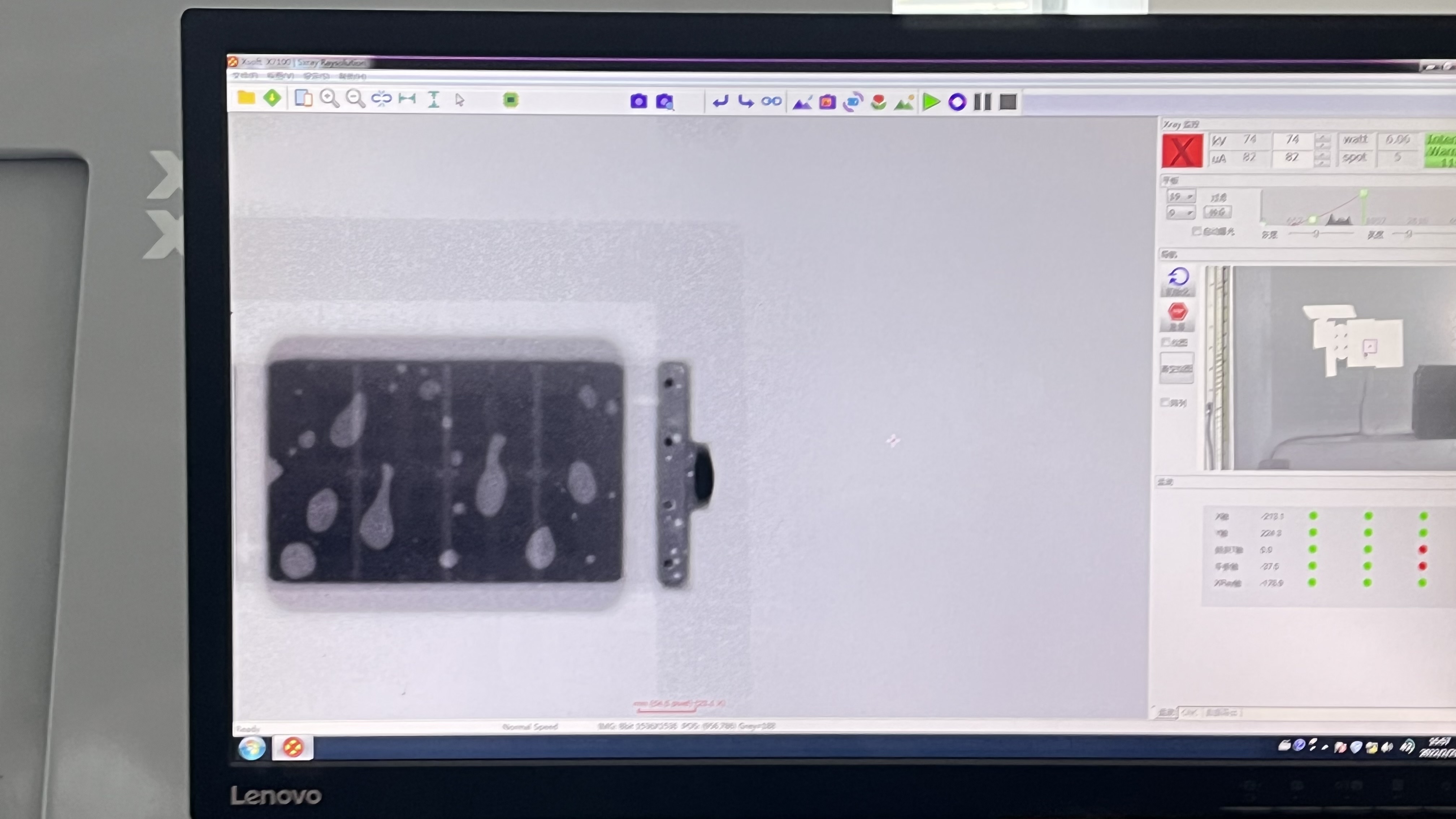

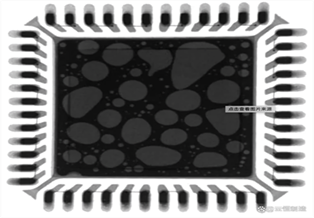

Tavallisen reflow-juotoskonesintrauksen tyhjyys on alhainen, alla olevasta kuvasta ilmakuplia on paljon.

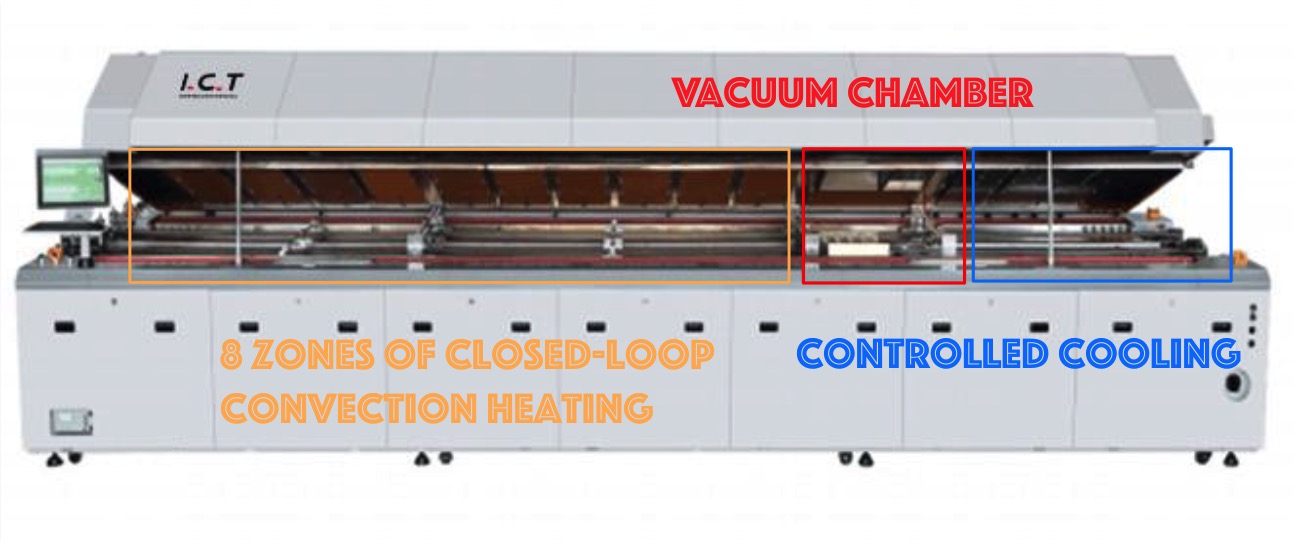

Se ei tarkoita, että me kaikki valitsemme tyhjiöjuottamisen.Jos tuotteesi laatuvaatimukset vaativat erittäin korkeita ja vakautta, voit harkita meidän ICT-LV733
Miten ratkaista ongelma tyhjiössä, tulee käyttää tyhjiö reflow juotoskone.Juottaminen tyhjiöympäristössä voi pohjimmiltaan ratkaista juotteen hapettumisen ei-tyhjiöympäristössä, ja juotosliitoksen sisäisen ja ulkoisen paine-eron vaikutuksesta juotosliitoksessa oleva kupla on helppo vuotaa yli juotosliitoksesta, jotta saavutetaan alhainen kuplanopeus tai jopa ei kuplaa, ja lopulta parantaa laitteen lämmönjohtavuutta perusteellisesti.Tyhjiöjuotoksen tyhjiömäärä on yleensä alle 3 %, mikä on paljon pienempi kuin typen ja lyijyttömän uudelleenvirtausjuottamisen.
1. Tarjoa erittäin alhainen happipitoisuus virtauksen hapetusasteen vähentämiseksi.
2. Fluxin hapetusaste pienenee, haihtuva kaasu, joka reagoi oksidin ja virtauksen kanssa, vähenee huomattavasti ja tyhjien tilojen mahdollisuus vähenee.
3. Fluxin sulamisvirtaus tyhjiöympäristössä on parempi, kuplien kelluvuus on paljon suurempi kuin vuon virtausvastus ja kuplat purkautuvat helposti sulatuksesta.
4. Kuplan ja tyhjiöympäristön välillä on paine-ero, kuplan kelluvuus kasvaa, eikä kupla ole helppo tuottaa hapettumisreaktiota juoksutteen kanssa.
1. Tyhjiötiivistyksen aste: tyhjiöjuotto uunin tyhjiötyön varmistamiseksi tarkistamalla, onko alkuperäinen vuotonopeus standardien mukainen.
2. Korkealaatuinen lämmöneristysmateriaali: Tyhjiö-reflow-juotoksen lämmöneristysmateriaali suoritetaan myös tyhjiötilassa.Tämä edellyttää, että lämmöneristysmateriaaleilla on tiettyjä ominaisuuksia, kuten korkea lämmönkestävyys, pieni lämmönjohtavuus ja alhainen höyrynpaine.Yleisimmin käytettyjä eristysmateriaaleja ovat volframi, tantaali, grafiitti jne.
3. Vesijäähdytyslaitteen korkea suorituskyky: kun tyhjiöjuotto toimii, kaikki osat ovat lämmitystilassa.Koska uuni on tyhjiötilassa eikä ole yhteydessä ulkomaailmaan, lämmönpoistojärjestelmä on asennettava laadukkaasti.Vesijäähdytyslaitetta suositellaan tässä ensimmäisenä.Tyhjiö-reflow-juotoskoneen kuori ja kansi, sähköisten lämmityselementtien johtaminen ja hävittäminen sekä kuumat väliosat tulee säätää erityisesti vesijäähdytyslaitteella.Tällä tavalla voidaan varmistaa, että kunkin komponentin rakenne ei väänny tai vaurioidu tyhjiö- ja korkean lämpötilan olosuhteissa.
4. Mitätöinnin tunnistus -painikkeella Röntgenkuva ICT-7900: Verrattuna tavallisen uudelleenvirtausjuottamisen ja tyhjiövirtausjuottamisen tyhjiömäärään, voiko tyhjiövirtausjuottamisen tyhjiömäärä olla alle 3 % tai jopa saavuttaa 1 %.
ICT-LV733 tyhjiövirtausjuottokone voi täyttää yllä olevat vaatimukset täysin, voit ottaa meihin yhteyttä neuvontaa varten, Klikkaa tästä siirtyäksesi tuotesivulle.
