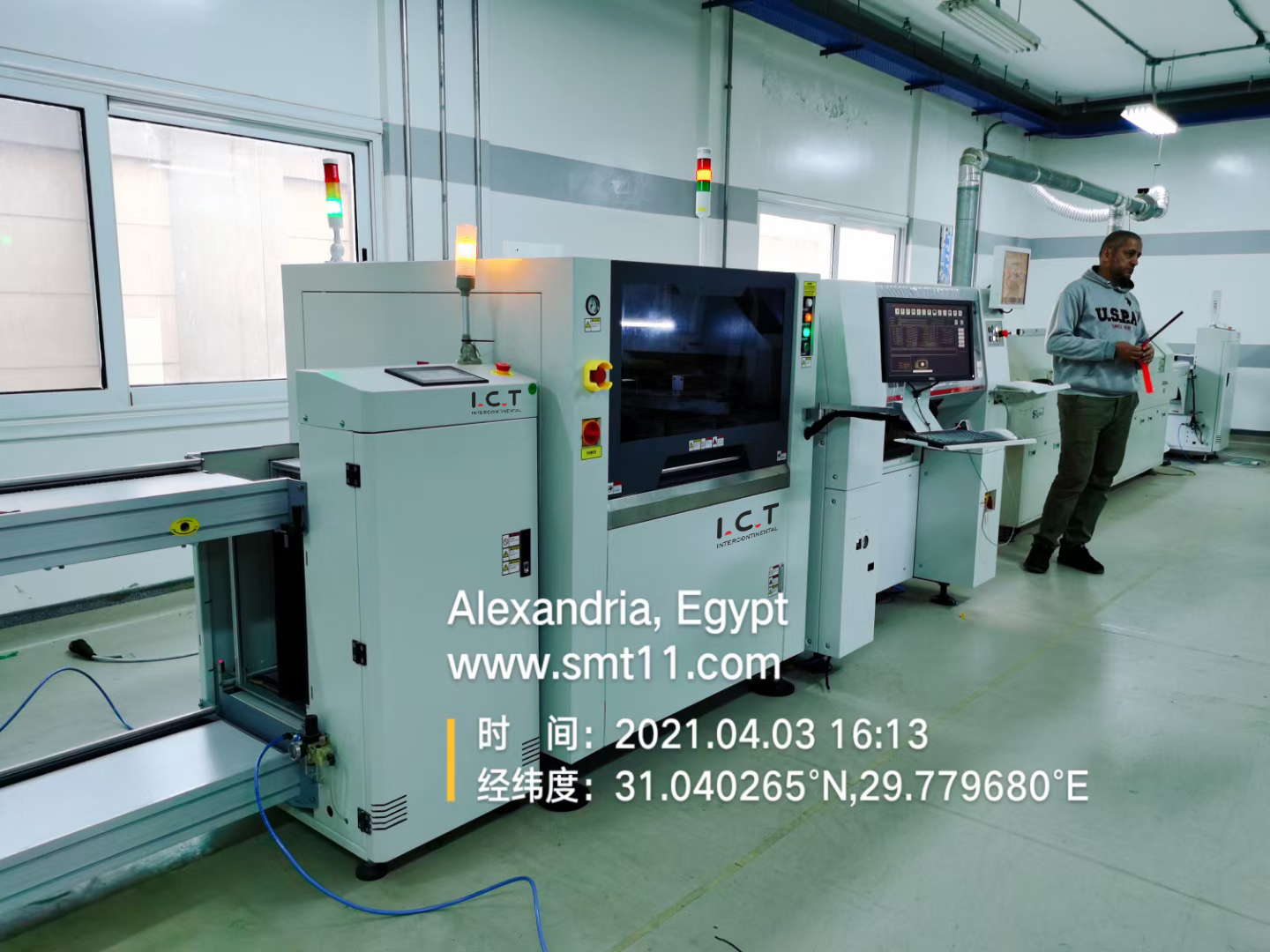

JUKI usean SMT LED -tuotantolinja, SMT PCB -kokoonpanolinja, nopea LED-lamppujen tuotantolinja myyntiin.
1. JUKI Pick and Place Machine
Advance chip ampuja
Nopea ja joustava poiminta- ja paikkakone
Monitoiminen modulaarinen siruasennus
Nopea joustava sijoituskone
| Malli | JUKI RS-1R Poimi ja aseta kone | |||
| Kuljettimen tekniset tiedot | standardi | 150 mm kuljettimen jatkeet, ylä- ja alavirtaan | 250 mm kuljettimen jatkeet, ylä- ja alavirtaan | |
| Villisian koko | minimi | 50*50mm | ||
| 1 puskuri | 650 * 370mm (yksi kiinnitys) | |||
| 950 * 370 mm (kaksinkertainen kiinnitys) | 1 100 * 370 mm (kaksinkertainen kiinnitys) | 1 200 * 370 mm (kaksinkertainen kiinnitys) | ||
| 3 puskuria | 360×370mm | 500*370mm | 600*370mm | |
| Komponentin korkeus | 25 mm | |||
| Komponentin koko | 0201*1 ~74mm /150*50mm | |||
| Sijoitusnopeus | Optimaalinen | 47 000 CPH | ||
| IPC9850 | 31 000 CPH | |||
| Sijoitustarkkuus | ±35 μm (Cpk≥1) | |||
| Syöttölaitteen tulot | max.112*2 | |||
2. Juotospastatulostin
Korkea paikannustarkkuus, toistuva paikannustarkkuus ±0,01 mm; tulostustarkkuus 0,025 mm
Tukee liimatulostusta, automaattinen ohjaus parantaa tuotannon tehokkuutta, laadunvalvontaa ja säästää tuotantokustannuksia
Automaattinen piirilevyn kalibrointi, vetolastan paine säädettävissä, automaattinen tulostus, automaattinen kaavainpuhdistus
| Malli | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500 (LED) |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| PCB-koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| TransportDirection | Vasen-Oikea; Oikea-vasen; Vasen-vasen; Oikea-Oikea | |||
| Tukijärjestelmä | Magneettinen tappi/ylös-alas säädettävä/tukilohko | |||
| Kiinnitysjärjestelmä | Sivukiinnitys, tyhjösuutin, automaatio sisäänvedettävä Z-paine | |||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | |||
| Lasta Tyyppi | Ruostumaton teräs (vakio), muovi | |||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | |||
| Tarkastus | 2D-tarkastus (vakio) | |||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | |||
| Valvontamenetelmä | PC-ohjaus | |||
| Mitat (mm) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| Paino | Noin: 1250 kg | Noin: 1300kg | Noin: 1300kg | Noin: 1800kg |
| Malli | I.C.T-5134 | I.C.T-6534 | I.C.T-1200 (LED) |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| PCB-koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| Mitat (mm) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| Paino | Noin: 1250 kg | Noin: 1300kg | Noin: 1500kg |
3. Reflow juotosuuni
Erittäin tehokas vuonhallintajärjestelmä
Erittäin stabiili typen suojajärjestelmä
Tehokas jäähdytysjärjestelmä
| Malli | L8 | L10 |
| Mitat (P*L*K)mm | 5000x1250x1490 | 5800x1250x1490 |
| Paino | Noin 1600kg | Noin 1800kg |
| Lämmitysalueiden lukumäärä | Ylös8/Ala8 | Ylös10/Alhaalta10 |
| Lämmitysalueiden pituus | 3121 mm | 3891 mm |
| Kiskon leveyden säätö | M(vaihtoehto:A) | |
| Pakokaasun tilavuus | 10M3/minx2 pakoputket | |
| Ohjausjärjestelmä | PLC+tietokone | |
| Lämpötilan säätömenetelmä | PID + SSR | |
| Lähetysagentti | Ketju + verkko | |
| Sähköhuolto vaaditaan | 3-vaihe, 380V 50/60Hz | |
| Tehoa lämmittelyyn | 55 kW | 64 kW |
| Virrankulutus | 8 kW | 12 kW |
| Lämpenemisaika | Noin 25 minuuttia | |
| Temp. Asetusalue | Huonelämpötila - 300°C | |
| Kuljettimen korkeus | 900+/-20mm | |
| Kuljettimen nopeusalue | 300-2000mm/mi | |
| Kiinteä kiskon puoli | Kiinteä edestä (optio: Takana kiinteä) | |
| Jäähdytysmenetelmä | Paineilmamoottori ja tuuletin (vakio) | |
| Malli | Lyra 622 | Lyra 622N | Lyra 732/733 | Lyra 732N/733N |
| Esilämmitysalueiden määrä | 6 | 6 | 7 | 7 |
| Huippuvyöhykkeiden määrä | 2 | 2 | 3 | 3 |
| Max. juotoslämpötila | esilämmitys vyöhykkeet 300 °C ja huippualueet 350 °C | |||
| Jäähdytysalueiden määrä | 2 | 2 | 2 | 3 |
| Verkon leveys | Vakio 440mm (vaihtoehto 560 & 680mm) | |||
| Kiskon leveys | Yksikisko: 50 - 460 mm, lisävaruste: 50 - 686 mm muu Leveys pyynnöstä. Duo Rail -vakio: 50 - 290mm*2 | |||
| Dimensions | 5150*1400*1500mm | 5150*1400*1500mm | 5850*1400*1500mm | 6250*1400*1500mm |
| Paino | 2400 kg | 2600 kg | 2800 kg | 3000 kg |
FAQ
