LX-8 |JUKI Advanced Flexible Chip Mounter SMT Assembly Systems

LX-8 |JUKI Advanced Flexible Chip Mounter SMT Assembly Systems
2 Head Nopea sijoitus ja pintatuotanto saavutetaan

  • LX-8

  • JUKI

Saatavuustila:
Määrä:
Tiedustella Lisää ostoskoriin

LX-8 |JUKI Advanced Flexible Chip Mounter SMT Assembly Systems


Johdanto

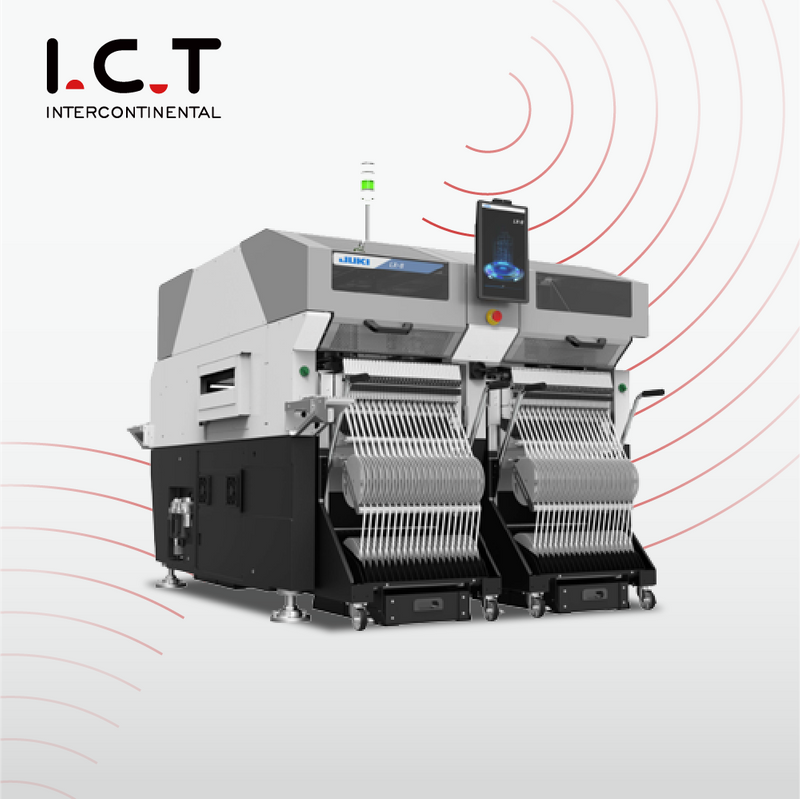

JUKI LX-8 SMT -teline

JUKI LX-8 SMT Chip Mounter


2 Head Nopea sijoitus ja pintatuotanto saavutetaan


Siinä on luokkansa korkein 105 000 CPH*, ja se on varustettu erittäin nopeilla, tilaa säästävillä ominaisuuksilla, samalla kun se tarjoaa korkean alueen tuottavuuden ja erittäin tehokkaan tuotannon.

Planet P20S -pää tukee 0201 erittäin pienten osien asennusta.

Lisäksi suuretkin komponentit ja muut erittäin monipuoliset suunnittelupäät voidaan varustaa huippunopealla 94 000 CPH:lla, jotka ovat luokkansa korkeimpia.


LX-8 Takumi -pään teknisten tietojen ominaisuudet


  • Erittäin tehokkaan tuotannon toteuttaminen korkean aluetuottavuuden kautta

  • Uusi käyttöliittymä, joka pyrkii helppokäyttöisyyteen

  • Syöttöaukkoja on 160 tai enemmän*, mikä on luokkansa suurin.Lyhentää merkittävästi vaihtoaikaa.

  • LX-8 mahdollistaa etupuolen pankkien toiminnan ilman tuottavuuden heikkenemistä.

  • Itsenäinen pään kokoonpano minimoidulla tahdonhäviöllä

  • Komponentit 0,3 mm × 0,15 mm - 65 mm neliö, 10 mm × 90 mm tai 50 mm x 75 mm ja korkeus 25 mm.

  • Uusi erittäin tarkka kamera tarkastukseen ja keskittämiseen

  • VCS-kuvantunnistusaikojen lyheneminen (vertaa laitteihimme)

  • Integroituu saumattomasti tuotantoympäristöön


Erittely


Malli

JUKI LX-8 SMT Chip Mounter

P20S*⊃1;×P20S*⊃1; P20S*⊃1;xTakumi TakumixTakumi
Laudan koko Minimi 50×50mm
Yksittäinen kiinnitys 410×400mm
Kaksinkertainen kiinnitys*⊃1; 810×400mm*⊃2;
Komponenttien korkeus 3 mm 25 mm


Komponentin koko Minimi 0201*⊃1; 0201*⊃1;
Enimmäismäärä 5 ㎜ 65 ㎜ /10 ㎜ × 90 ㎜ /50 ㎜ × 75 ㎜
Sijoitusnopeus (optimaalinen) 105 000 CPH 99 500 CPH 94 000 CPH
Sijoittelun tarkkuus ±40 μm (25 μm*⊃3;) (Cpk ≧1) ±35 μm (Cpk ≧1)*⁴
Syöttölaitteen kapasiteetti Nauha Max.136 Max.148 Max.160
Lokero*⁵ - Max.30 Max.60
Tehoa 3-vaiheinen AC200V (vakio) AC200V ～ AC415V (kun valinnainen muuntaja on valittu)
Näennäinen voima 2,49 kVA
Käyttöilman paine 0,5±0,05 MPa
Ilmankulutus (vakio) 50 l/min (ANR)
Koneen mitat (LxSxK)⁶ 1 600 ㎜ × 1 924 ㎜ × 1 440 ㎜
Massa (noin) 2400 kg tai vähemmän

*1 Ota yhteyttä I.C.T:hen saadaksesi lisätietoja
*2 Tehdasasetus
*3 Kuvantunnistus, korkean tarkkuuden tila
*4 Lasertunnistus
*5 TR8SR:lle
*6 D-mitta ei sisällä etuosan toimintanäyttöä.H-mitta ei sisällä signaalitornia.


UKK:

K:   Mikä on SMT-asennusprosessi?

  • SMT-asennusprosessissa elektroniset komponentit, kuten vastukset ja IC:t, asetetaan tarkasti painetuille piirilevyille (PCB).Tämä tehdään automaattisilla SMT-kiinnittimillä, mikä varmistaa tarkan kokoonpanon elektroniikan valmistuksessa.

K:   Mitä SMT tarkoittaa valmistuksessa?

  • SMT on lyhenne sanoista Surface Mount Technology valmistuksessa.Se on menetelmä, jota käytetään elektronisten komponenttien kiinnittämiseen suoraan piirilevypintoihin, ja se korvaa vanhemman läpireiän tekniikan.SMT tarjoaa etuja, kuten pienemmät piirilevyt ja automaattisen kokoonpanon.

K:   Mikä on sirujen asennuskone?

  • Lastujen asennuskone, joka tunnetaan myös nimellä pick-and-place -kone, on keskeinen osa SMT-valmistusta.Se poimii tarkasti pinta-asennuslaitteet (SMD) ja sijoittaa ne PCB-levyille robottikäsivarsien ja -näköjärjestelmien avulla, mikä varmistaa nopean ja tarkan kokoonpanon.

K:   Voitko antaa esimerkin SMT-koneesta?

  • Varmasti!Yksi esimerkki on JUKI LX-8 SMT -kiinnike.Tämä kone tarjoaa erinomaisen suorituskyvyn ominaisuuksineen, kuten suuren tarkkuuden ja nopean sijoitusnopeuden, jotka sopivat monenlaisiin SMT-kokoonpanotarpeisiin.Joitakin avainparametreja ovat maksimisijoitusnopeus 105 000 CPH / IPC: 55 000 CPH (komponentteja tunnissa), komponenttien vähimmäiskoko 01 005, komponenttien enimmäiskoko 120 x 90 millimetriä ja erilaiset syöttövaihtoehdot erilaisiin kokoonpanoprosesseihin.
