LED-näyttö on eräänlainen litteänäyttö, joka koostuu pienistä LED-moduuleista.Se on tällä hetkellä suurin ja laajimmin käytetty suuren näytön tekniikka.

Sitä voidaan käyttää paitsi sisätiloissa myös ulkona, vedenpitävä, tuulen- ja sateenkestävä.Kuten ulkomainonnan iso näyttö, LED-tiedotus, näyttämön taustanäyttö jne. ovat kaikki LED-näyttötekniikkaa.

Mikä on LED-näytön SMT-tuotantoprosessi?

1. Tuotteen viimeistelyn suunnittelu:

LED-näyttöjä on monenlaisia, erilaisiin työympäristöihin ja näytön sisältöön sekä asiakkaiden erityisvaatimuksiin on tarpeen viimeistellä tuote, määrittää tuotteen indikaattorit, jotta se vastaa paremmin asiakkaiden tarpeita.

2. Vahvista tuoteluettelo:

Kun tuote on viimeistelty, tulee tehdä yksityiskohtainen materiaaliluettelo ja tuoteluettelo.Täydellinen tuoteluettelo voi saavuttaa kaksinkertaisen tuloksen puolella vaivalla.Materiaalien pitkä marssi voi välttää tuotantosyklin pitkittymisen tuotantoprosessin materiaalien puutteen vuoksi.Keskitetyllä materiaalien hankinnalla on samalla hintaetu materiaalien hajahankintaan verrattuna, mikä voi alentaa raaka-ainekustannuksia.

3. SMT-tuotantoprosessi:

Mitä varusteita tarvitaan SMT-tuotantolinja?

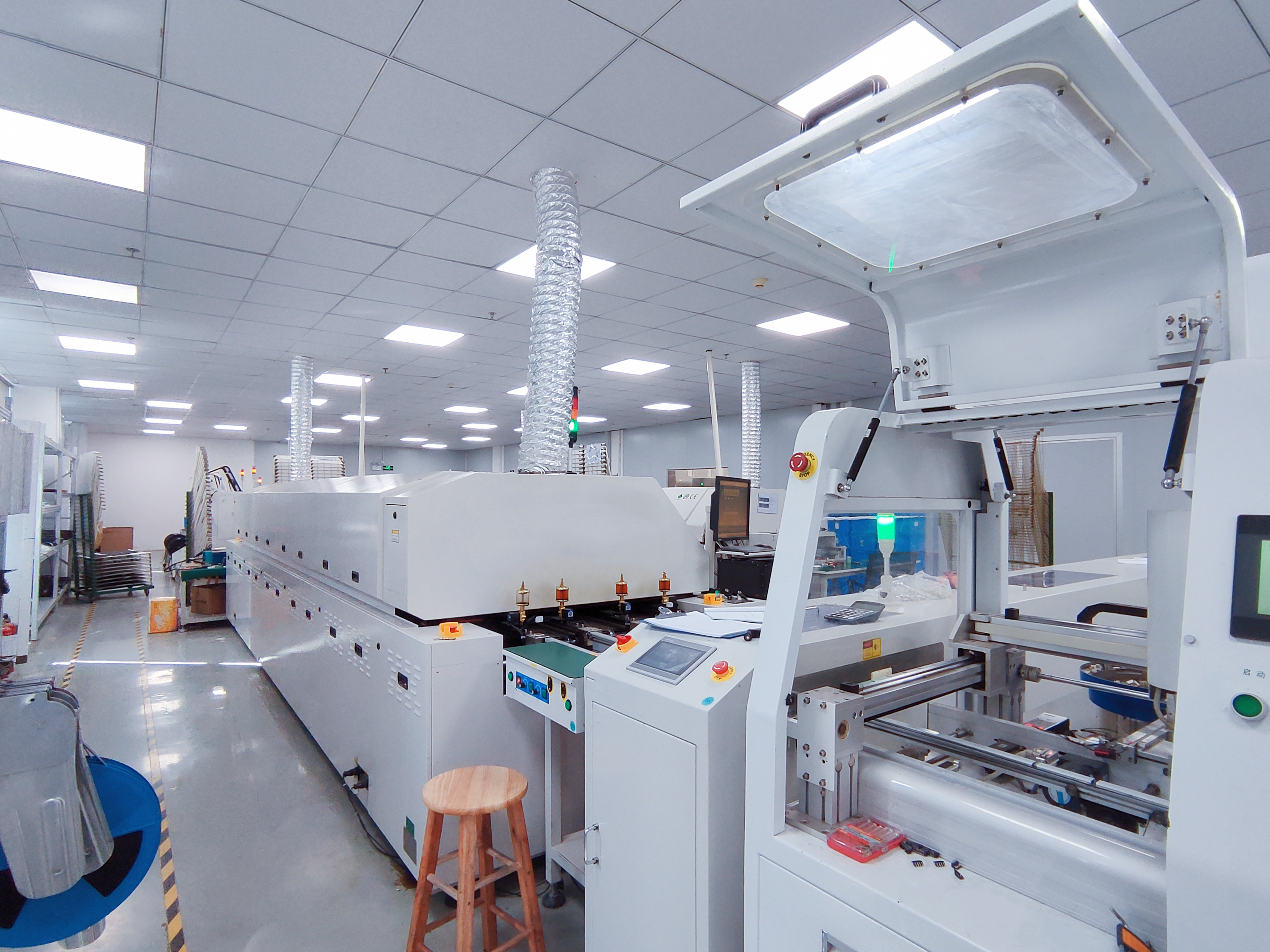

SMT stensiilitulostin I.C.T-4034

Juotospasta levitetään tasaisesti piirilevylle.Huomioi hyvä kosketus ja puristus tulostettaessa ja varmista tulostuspinnan tasainen paksuus.

I.C.T-4034, jossa on kaksi erillistä moottoroitua tulostuspäätä, joissa on enintään PCB-koko 400 * 340 mm, jotka sopivat täysin LED-paneelitulostukseen.

Lisätietoja

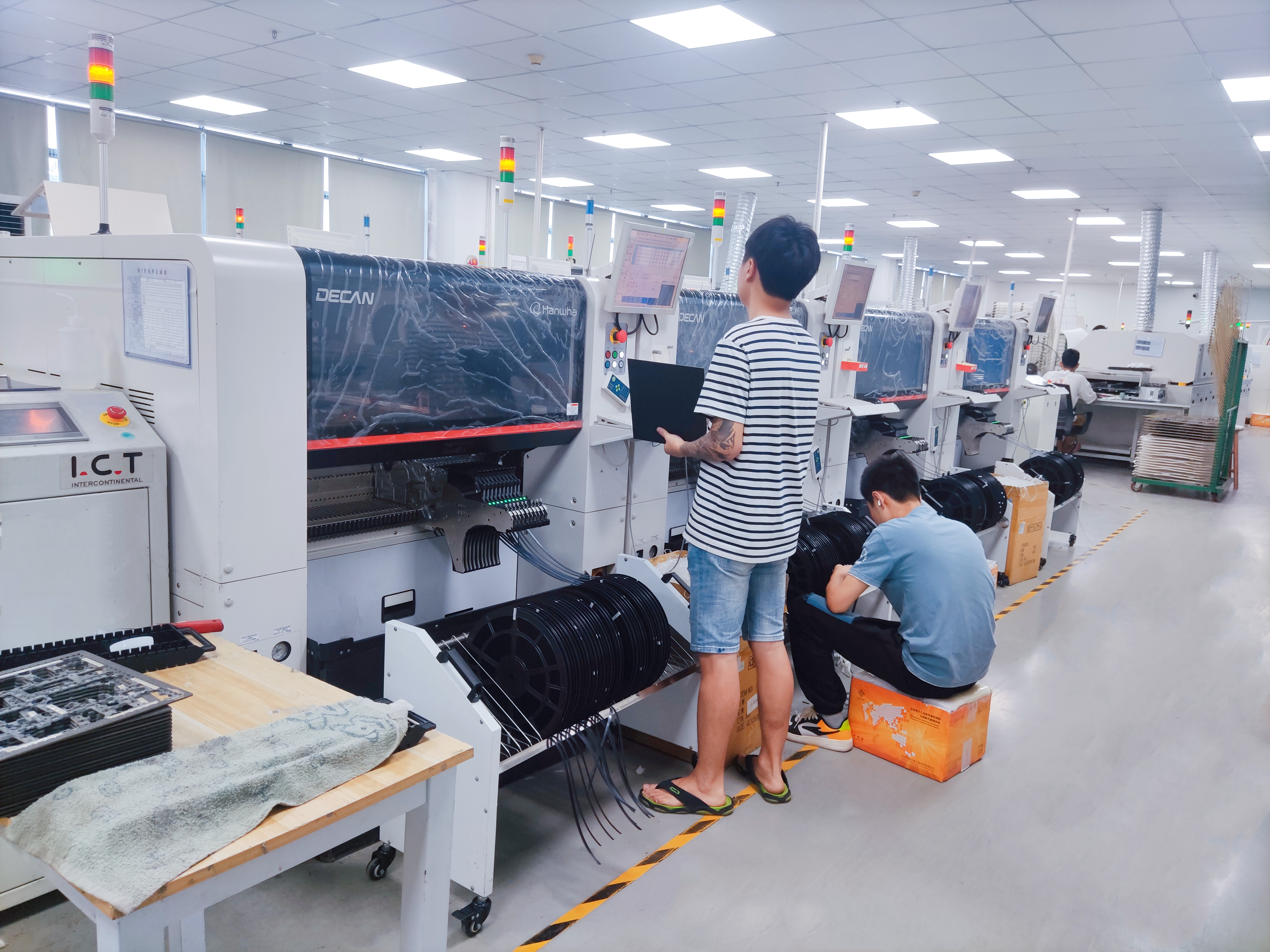

Decan S2 Chip Mounter

Kiinnitä elektroniset komponentit piirilevyyn.Huomautus asennuksen aikana: Komponenttien suunta ja napaisuus: Komponenttien tapit tulee olla kohdakkain tyynypakkauksen tappien kanssa

Lisätietoja

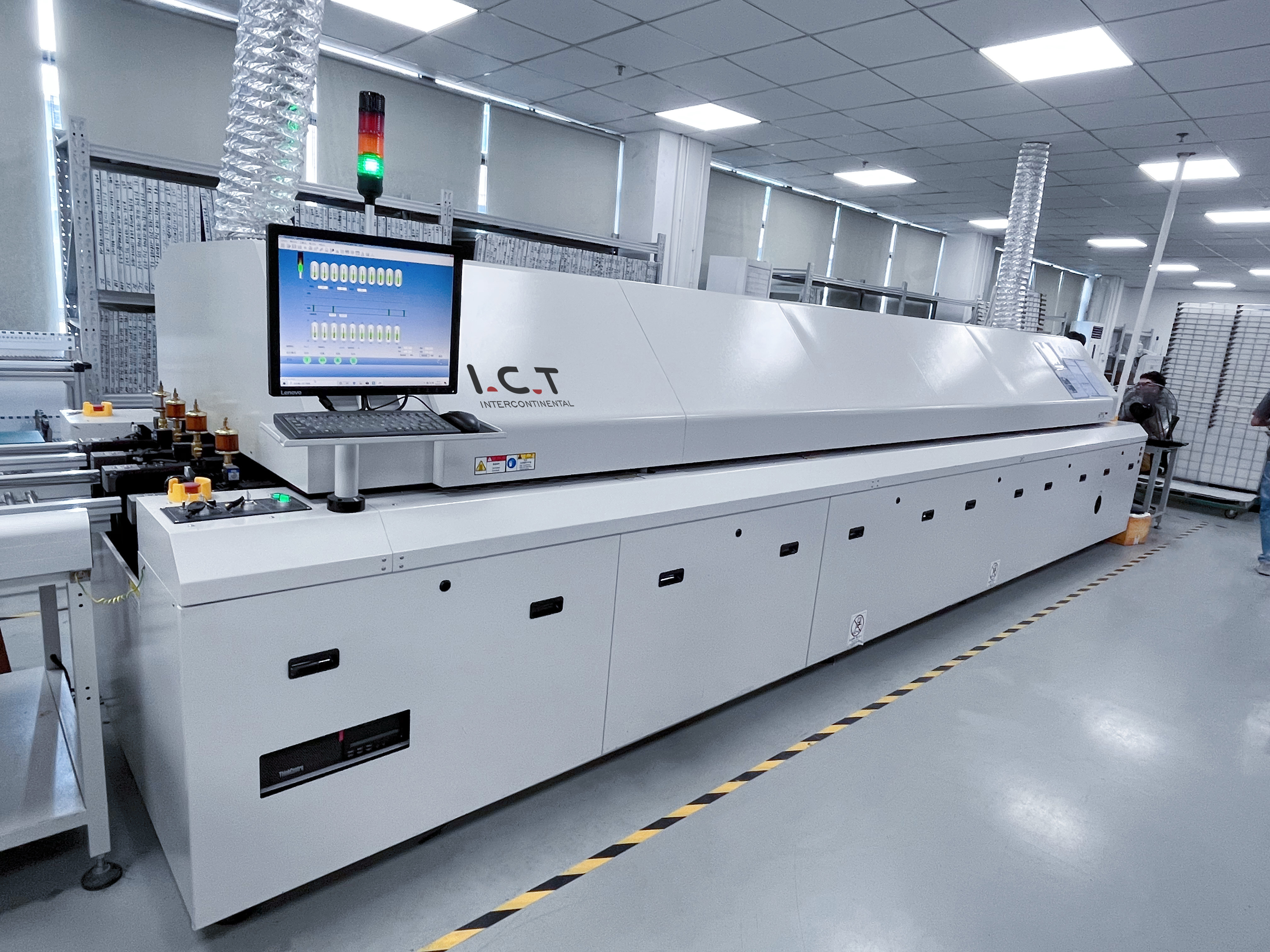

I.C.T-Lyra 733 Reflow-uuni

Kiinnitä piirilevyyn liitetyt komponentit kortilla.

Juotospasta voidaan sulattaa reflow-juottamalla, jolloin komponentit voidaan juottaa piirilevylle.

Kun juotat uudelleen, kiinnitä huomiota:

Lämpötila-asetus kullekin lämpötilavyöhykkeelle & aika-asetus kullekin uudelleenvirtausjuottamisen lämpötilavyöhykkeelle

Lisätietoja

4. Testaus:

Juottamisen jälkeen piirilevy on testattava levyn laadun määrittämiseksi:

• Testaa kuollutta valoa, tummaa valoa

• Ovatko komponentit vaurioituneet

• Ovatko komponentit juotettuja tai väärin juotettuja

• Onko signaalin ajoitus oikea

5. Puolivalmiiden tuotteiden ikääntyminen:

Puolivalmiiden tuotteiden vanheneminen on tärkeämpää massatuotannon kannalta.Vanhenemisen aikana koko tuotanto voidaan arvioida ja laatuongelmat löytää ja ratkaista ajoissa.

6. Liimaa：

Ulkokäyttöön tarkoitettujen LED-tuotteiden osalta on tarpeen kaataa liimaa ja vedenpitävä.

7. Viimeiset vaiheet ovat valmiit moduulien vanhentaminen ja laatikon kokoonpanon vanhentaminen

Jos haluat rakentaa LED-tehtaan, ota meihin yhteyttä saadaksesi lisätietoja.
