Sekä automaattinen että manuaalinen SMT-nauhaliitos palvelevat samaa perustarkoitusta: ne yhdistävät yhden komponenttirullan pään toisen rullan alkuun, jotta tuotanto voi jatkua. Erona on se, kuinka paljon nopeutta, johdonmukaisuutta, käyttäjän taitoa ja prosessinhallintaa kukin menetelmä voi tarjota.
Pienen volyymin tuotannossa manuaalinen liitos voi riittää. Mutta suuren volyymin SMT-linjoille, toistuville kelojen vaihdoille tai tehtaille, jotka tarvitsevat tiukempaa seisokkien hallintaa, automaattinen liitosjärjestelmä on yleensä parempi pitkän aikavälin valinta.
Tämä artikkeli antaa käytännön SMT-nauhaliitosmenetelmien vertailun ja selittää, milloin manuaalista jatkosta tulee käyttää, milloin päivittää automaatioon ja kuinka automaattinen kelanvaihtoratkaisu voi parantaa tuotannon vakautta.
Sisällysluettelo
SMT-nauhaliitos on prosessi, jossa kaksi kantonauhaa yhdistetään komponenttikelan vaihdon aikana. Kun yksi kela on melkein tyhjä, seuraava kela liitetään olemassa olevaan nauhapolkuun, jotta syöttölaite voi jatkaa komponenttien toimittamista sijoituskoneeseen.
SMT-tuotannossa komponentit pakataan yleensä nauha- ja kelamuotoon. Syöttölaite vetää kantonauhaa eteenpäin, paljastaa komponentit ja antaa sijoituspään poimia ne kokoamista varten. Jos materiaali loppuu eikä liitosta ole valmisteltu, siima saattaa joutua pysähtymään kelan vaihtamista varten.
Kelan vaihto saattaa näyttää pieneltä toimenpiteeltä, mutta sillä on suora vaikutus tuotantomäärään. Jokainen viive syöttölaitteessa voi vaikuttaa SMT:n poiminta- ja sijoituskoneisiin , varsinkin kun linja kulkee suurella nopeudella.
Vakaa liitosmenetelmä auttaa tehtaita vähentämään:
Odottamaton linja pysähtyy
Syöttölaitteen odotusaika
Manuaaliset virheet
Materiaalin vaihto viivästyy
Käyttäjän paine kiireisten työvuorojen aikana

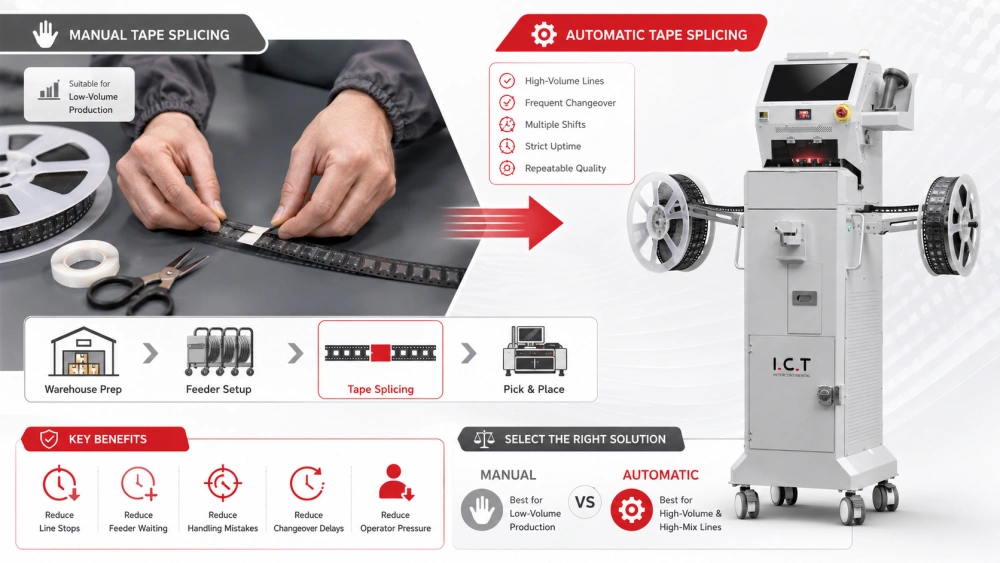

Liittäminen on osa materiaalin toimitusprosessia. Se sijaitsee varaston valmistelun, syöttölaitteen asennuksen ja komponenttien sijoittamisen välissä. Hyvä jatkosprosessi varmistaa, että asennuskone vastaanottaa komponentteja jatkuvasti ilman toistuvia keskeytyksiä.
Jos tarvitset perusselvityksen koneen rakenteesta ja käyttövaiheista, lue tämä opas SMT-liitoskoneen toiminnasta.
Manuaalinen SMT-nauhaliitos riippuu pääasiassa käyttäjästä. Käyttäjä valmistelee nauhan päät, kohdistaa vanhat ja uudet nauhat, kiinnittää jatkosnauhan tai jatkospidikkeen ja tarkistaa, pääseekö liitos syöttölaitteen läpi.
Tämä menetelmä on yleinen monissa tehtaissa, koska se on yksinkertainen, edullinen eikä vaadi kehittyneitä laitteita. Tulos riippuu kuitenkin suuresti käyttäjän taidosta ja tarkkaavaisuudesta.
Manuaalisella jatkoksella on käytännön arvoa tietyissä tuotantoympäristöissä. Se voi olla järkevä valinta, kun tuotantomäärä on pieni tai rullan vaihdot eivät ole usein.
Pienempi alkuinvestointi
Yksinkertaiset työkalut ja tarvikkeet
Joustava pieniin tuotantoeriin
Helppo ottaa käyttöön SMT-peruslinjoissa
Ei vaadi monimutkaista koneen asennusta
Pienelle tehtaalle tai pilottilinjalle manuaalinen liitos voi tarjota tarpeeksi joustavuutta ilman, että se lisää ylimääräisiä laitekustannuksia.
Suurin ongelma manuaalisessa jatkossa on epäjohdonmukaisuus. Jopa kokeneet käyttäjät voivat tehdä virheitä, kun he työskentelevät nopeasti, käsittelevät useita syöttölaitteita tai hallitsevat useita kelan vaihtoja samanaikaisesti.
Yleisiä rajoituksia ovat:
Hitaampi rullan vaihto
Suurempi riippuvuus operaattorin taidoista
Suurempi riski nauhan kohdistusvirheestä
Epävakaa liitoslujuus
Enemmän vaihtelua toimijoiden ja työvuorojen välillä
Manuaalinen jatkos voi myös olla vaikea hallita, kun tehdas ajaa pitkiä työvuoroja tai nopeita sijoituslinjoja.
Automaattinen SMT-nauhaliitos käyttää konetta avainvaiheiden, kuten nauhan valmistelun, kohdistuksen, paikantamisen ja liittämisen, standardointiin. Käyttäjä osallistuu edelleen prosessiin, mutta kone vähentää virhealttiimpia manuaalisia toimia.
Automaattinen järjestelmä on suunniteltu tekemään rullanvaihdosta nopeampaa, johdonmukaisempaa ja helpompi toistaa päivittäisessä tuotannossa.
Automaattisessa jatkoksessa kone auttaa hallitsemaan nauhan paikkaa ja jatkoksen laatua. Tämä vähentää epätasaisen leikkauksen, väärän kohdistuksen tai heikon liitoksen mahdollisuutta.
Tyypillinen automaattinen prosessi voi sisältää:
Ladataan vanhat ja uudet komponenttinauhat.
Aseta nauhat oikeaan suuntaan.
Kohdista kantonauha tarkasti.
Jatkoksen viimeistely kontrolloidulla paineella tai liitostoiminnolla.
Kytketyn nauhan vapauttaminen syöttölaitteen käyttöä varten.
Edistyneemmät mallit voivat sisältää myös materiaalin todentamisen, visuaalisen avun, viivakoodin skannauksen tai älykkäitä tunnistusominaisuuksia.
Automaattinen jatkos on yleensä parempi vaihtoehto, kun tehdas haluaa vakaata tuotantosuoritusta useissa työvuoroissa.
Nopeampi kelan vaihto
Tasaisempi jatkoslaatu
Pienempi käyttäjän taitojen riippuvuus
Pienempi syöttölaitteen tukosriski
Parempi tuki suuren volyymin tuotantoon
Helpompi prosessin standardointi
Automaattinen SMT -älyliitoskone on suunniteltu tämän tyyppiseen ohjattuun kelojen liittämiseen ja tehokkaaseen materiaalinvaihtoon.

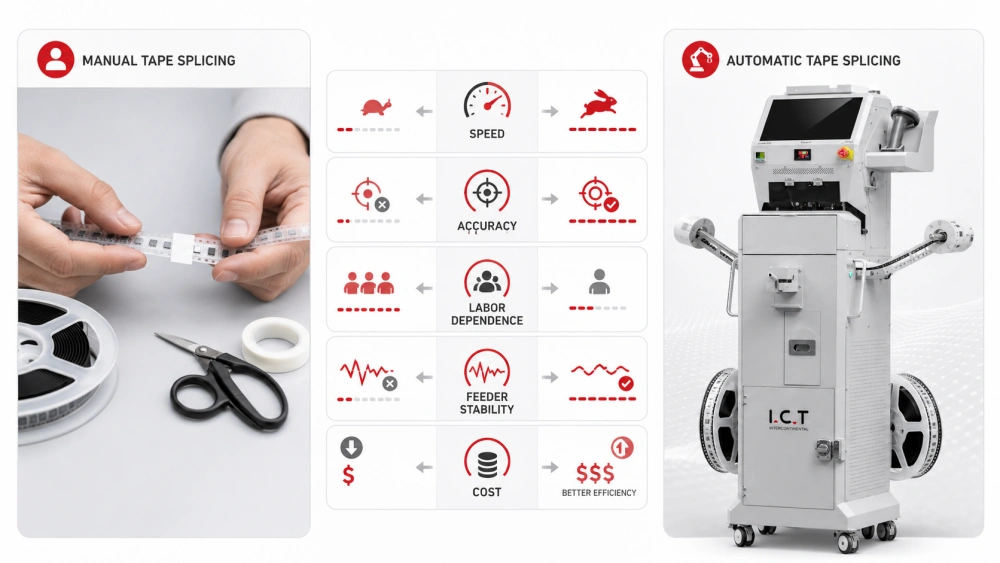

Kun verrataan automaattista ja manuaalista SMT-liitosta , todellinen kysymys ei ole vain se, millä menetelmällä nauha voidaan liittää. Parempi kysymys on, mikä menetelmä tukee tuotantotavoitteitasi pienemmällä riskillä ja paremmalla johdonmukaisuudella.
Manuaalinen liittäminen kestää yleensä kauemmin, koska käyttäjän on valmisteltava, kohdistettava ja kiinnitettävä teippi käsin. Automaattinen jatkos lyhentää käsittelyaikaa ohjaamalla tai ohjaamalla tärkeimpiä vaiheita.
Jos rullien vaihdot ovat harvinaisia, aikaerolla ei välttämättä ole suurta merkitystä. Mutta kun siima vaihtaa monta rullaa joka päivä, nopeampi liittäminen voi luoda selkeän tuotantoedun.
Manuaalinen tarkkuus riippuu käyttäjästä. Automaattinen tarkkuus riippuu enemmän koneen paikannuksesta ja prosessisuunnittelusta. Tämä tekee automaattisesta liittämisestä toistettavampaa eri käyttäjillä ja vuoroilla.
Parempi tarkkuus auttaa jatkossa kulkemaan syöttölaitteen läpi tasaisemmin, mikä vähentää nauhan vastustuskyvyn tai katkeamisen riskiä.
Manuaalinen liittäminen vaatii enemmän koulutusta ja huomiota. Jos käyttäjät ovat väsyneitä, kiireisiä tai kokemattomia, liitoksen laatu voi heikentyä.
Automaattinen liitos vähentää riippuvuutta yksilön osaamisesta. Kuljettajat tarvitsevat vielä koulutusta, mutta kone helpottaa prosessin hallintaa.
Huono jatkos voi aiheuttaa syöttölaitteen tukoksia, syöttövastusta tai epävakaa nauhan liikettä. Manuaalisessa jatkoksessa on enemmän vaihtelua, joten syöttölaitteen vakaus voi olla vähemmän ennustettavissa.
Automaattinen jatkos parantaa sauman yhtenäisyyttä, mikä auttaa ylläpitämään tasaisemman syöttölaitteen toimintaa ja vakaamman komponenttien syötön.
Manuaalisella jatkoksella on alhaisemmat ennakkokustannukset. Automaattinen jatkos vaatii laiteinvestointeja. Todellisiin kustannuksiin tulisi kuitenkin sisältyä seisokit, työvoima, uudelleentyöskentelyriski ja tuotannon menetys.
Monissa suuria volyymeja valmistavissa tehtaissa automaattinen rullanvaihtoratkaisu voi vähentää piilokustannuksia, jotka eivät ole ilmeisiä vain ostohintaa verrattaessa.
Manuaalinen liitos ei ole automaattisesti väärin. Se voi olla sopiva, kun tuotantovaatimukset ovat yksinkertaiset ja seisokkien kustannukset ovat alhaiset.
Jos tuotantolinjalla on pieniä eriä ja kelan vaihto ei ole usein, manuaalinen jatkos saattaa riittää. Tehdas ei välttämättä tarvitse automaattista konetta, jos seisokkien vaikutus on rajallinen.
Prototyyppien rakennusten tai suunnittelukokeilujen aikana joustavuus voi olla tärkeämpää kuin nopeus. Käyttäjät voivat käsitellä vain pientä määrää rullia, joten manuaalinen liittäminen voi olla käytännöllistä.
Jotkut tehtaat voivat aloittaa manuaalisilla työkaluilla budjettirajoitusten vuoksi. Tämä voi toimia lähtökohtana, varsinkin jos tuotannon kysyntä on vielä kehittymässä.
Tehtaiden tulisi kuitenkin tarkistaa menetelmä uudelleen, kun tilausmäärä kasvaa tai vaihtoviivästykset alkavat vaikuttaa toimitukseen.
Automaattinen jatkos on parempi valinta, kun kelan vaihto vaikuttaa linjan tehokkuuteen, kuljettajan työmäärään tai tuotteen toimitukseen.
Suuren volyymin tuotannossa komponenttirullat kuluvat nopeasti. Toistuva kelan vaihto aiheuttaa toistuvan seisokkiriskin. Automaattinen jatkos auttaa vähentämään näitä pieniä keskeytyksiä ennen kuin niistä tulee suuria tuotantohäviöitä.
Korkean sekoituksen tuotanto vaatii usein enemmän materiaaleja, enemmän syöttölaitteita ja enemmän asetuksia. Automaattinen prosessi auttaa käyttäjiä hallitsemaan tätä monimutkaisuutta vähemmillä virheillä.
Jos linjan käyttö on keskeinen suorituskykytavoite, manuaalisesta liittämisestä voi tulla heikko kohta. Automaattinen jatkos tukee nopeampaa rullan vaihtoa ja vakaampaa tuotantorytmiä.
Monivuorotuotannossa johdonmukaisuus on tärkeää. Eri käyttäjillä voi olla erilaisia manuaalisia tapoja. Automaattiset laitteet auttavat standardoimaan prosessia, joten liitoksen laatu ei ole niin riippuvainen siitä, kuka linjaa käyttää.
Valitse ja aseta -vaihe on usein yksi SMT-linjan tärkeimmistä osista. Jos materiaalin syöttö keskeytyy, kone saattaa odottaa, hidastua tai pysähtyä.
Manuaalinen liitos ei välttämättä aiheuta vakavaa ongelmaa kerran tai kahdesti. Mutta kun sitä toistetaan koko päivän, pienet viiveet lisääntyvät. Jos käyttäjien on pysähdyttävä valmistelemaan jokaista rullaa käsin, linja voi menettää arvokasta tuotantoaikaa.
Automaattinen kelanvaihtoratkaisu auttaa vähentämään rullien yhdistämiseen tarvittavaa aikaa. Se vähentää myös mahdollisuutta, että huono jatkos pysäyttää syöttölaitteen vaihdon jälkeen.
Tästä syystä automaattinen jatkos tulisi nähdä osana tuotannon jatkuvuusstrategiaa, ei vain koneostona.
Sekä manuaaliset että automaattiset menetelmät vaativat prosessin ohjauksen. Automaatio parantaa johdonmukaisuutta, mutta tehtaat tarvitsevat edelleen oikeita materiaaleja, asianmukaista toimintaa ja säännöllisiä tarkastuksia.
Manuaalisella liittämisellä on suurempi riski, kun käyttäjät ovat kiireisiä tai alikoulutettuja. Tyypillisiä ongelmia ovat kohdistusvirhe, heikko jatkoslujuus, väärä nauhan suunta ja epäjohdonmukainen liitospaine.
Automaattinen jatkos voi epäonnistua myös, jos konetta ei huolleta, käytetään väärää nauhaleveyttä tai käyttäjä lataa materiaaleja väärin. Automaatio vähentää riskejä, mutta ei korvaa tuotannon peruskuria.
Käytetäänpä manuaalista tai automaattista liittämistä, tehtaiden tulee standardoida prosessi. Tämä sisältää käyttäjän koulutuksen, nauhasuunnan tarkistukset, materiaalin tarkastuksen, syöttölaitteen yhteensopivuuden tarkistukset ja jatkoksiin liittyvien seisokkien säännöllisen tarkastelun.

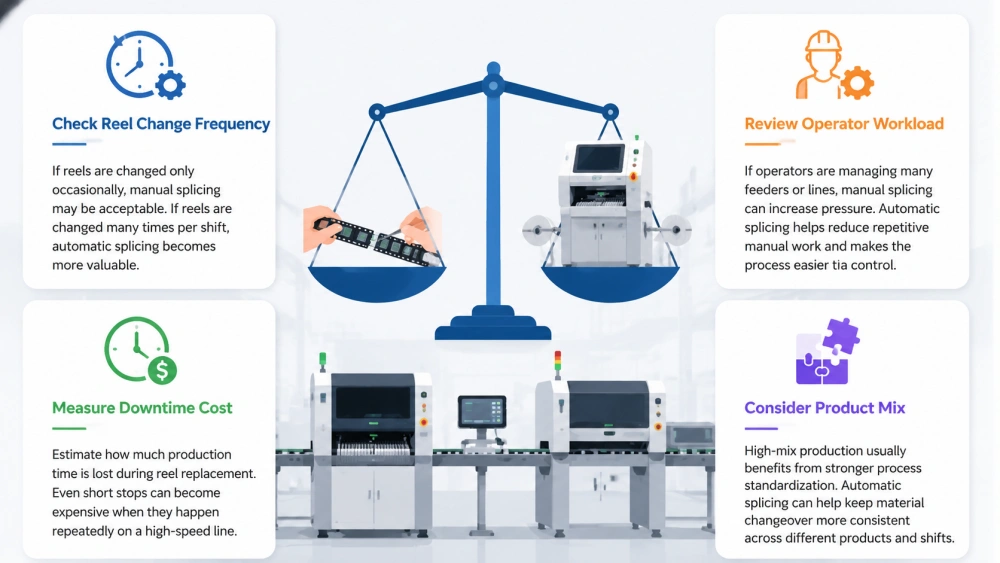

Paras valinta riippuu tuotantotilanteesta. Tehtaiden tulee vertailla molempia menetelmiä todellisten käyttöolosuhteiden perusteella, ei vain laitteiston hinnan perusteella.
Jos keloja vaihdetaan vain satunnaisesti, manuaalinen liittäminen voi olla hyväksyttävää. Jos rullat vaihdetaan monta kertaa vuorossa, automaattinen liittäminen tulee arvokkaammaksi.
Arvioi kuinka paljon tuotantoaikaa menetetään rullan vaihdon aikana. Lyhyetkin pysähdykset voivat tulla kalliiksi, kun niitä tapahtuu toistuvasti suurnopeusradalla.
Jos käyttäjät hallitsevat useita syöttölaitteita tai linjoja, manuaalinen jatkos voi lisätä painetta. Automaattinen liitos auttaa vähentämään toistuvaa manuaalista työtä ja helpottaa prosessin hallintaa.
Korkean sekoituksen tuotanto hyötyy yleensä vahvemmasta prosessistandardista. Automaattinen jatkos voi auttaa pitämään materiaalin vaihdon yhtenäisempänä eri tuotteissa ja työvuoroissa.
Automaattisen ja manuaalisen SMT-liitoksen vertailussa manuaalinen jatkos soveltuu yksinkertaiseen, vähäiseen tuotantoon tai budjettiherkkään tuotantoon. Se on joustava ja edullinen käynnistää, mutta se riippuu suuresti käyttäjän taidoista ja voi aiheuttaa enemmän vaihtelua jatkosten laadussa.
Automaattinen jatkos sopii paremmin tehtaille, jotka tarvitsevat nopeampaa rullanvaihtoa, vakaampaa syöttölaitteen toimintaa ja lyhyempiä seisokkeja. Se tukee toistettavaa jatkoslaatua ja auttaa suojaamaan SMT-linjan suorituskykyä.
Jos tehtaasi laajentaa tuotantoa, käy useissa vuoroissa tai kohtaat usein rullan vaihtoviiveitä, automaattinen rullanvaihtoratkaisu on yleensä vahvempi pitkän aikavälin vaihtoehto. Täydellisen yleiskatsauksen jatkoslaitteista ja materiaalinvaihtosuunnittelusta saat SMT-jatkoskoneen ja materiaalinvaihtooppaasta.
Automaattinen SMT-liitos on yleensä parempi suuren volyymin tai suuren sekoituksen tuotantoon, koska se on nopeampi, johdonmukaisempi ja vähemmän riippuvainen käyttäjän taidoista. Manuaalinen liittäminen voi silti toimia pienivolyymillisillä linjoilla tai koetuotantona. Paras valinta riippuu rullan vaihtotiheydestä, seisokkien kustannuksista, kuljettajan työmäärästä ja syöttölaitteen vakausvaatimuksista.
Suurin ero on prosessin ohjaus. Manuaalinen SMT-nauhaliitos riippuu siitä, kuinka käyttäjä leikkaa, kohdistaa ja liittää nauhat käsin. Automaattinen liitos käyttää laitteita keskeisten vaiheiden, kuten paikantamisen ja liittämisen, ohjaamiseen. Tämä tekee tuloksesta toistettavamman ja auttaa vähentämään virheitä rullanvaihdon aikana.
Kyllä, automaattinen jatkos voi vähentää SMT-siiman seisokkeja tekemällä kelan vaihdosta nopeamman ja luotettavamman. Kun rullat on liitetty tarkasti ennen kuin materiaali loppuu, syöttölaite voi jatkaa komponenttien syöttämistä harvemmilla pysähdyksillä. Tämä on erityisen arvokasta nopeissa poiminta- ja paikkalinjoissa, joissa komponentteja kuluu usein.
Tehdas voi valita manuaalisen SMT-liitoksen, kun tuotantomäärä on pieni, rullan vaihdot ovat harvinaisia tai budjetti on rajallinen. Manuaalinen liittäminen voi olla hyödyllistä myös prototyyppien rakentamiseen tai koetuotantoon. Jos manuaalinen työ kuitenkin alkaa aiheuttaa toistuvia viivästyksiä tai laatuvaihteluita, tulee automaatiota harkita.
Ennen kuin ostat automaattisen kelanvaihtoratkaisun, tarkista nauhan leveyden yhteensopivuus, syöttölaitteen yhteensopivuus, sykliaika, käytön helppous, materiaalin tarkistusvaihtoehdot, huoltotarpeet ja myynnin jälkeinen tuki. Koneen tulee vastata todellista tuotantomäärääsi ja vaihtoprosessiasi, ei vain yleistä SMT-linjan asettelua.
