Yleiset SMT-sijaintivirheet johtuvat yleensä epävakaasta poiminnasta, virheellisistä komponenttitiedoista, heikosta näöntunnistuksesta, huonosta syöttölaitteen esittelystä tai kortin tukiongelmista. Nopeassa SMT-linjassa pienikin poikkeama syöttölaitteessa, suuttimessa, piirilevyn tuessa tai sijoituskoordinaatissa voi muuttua näkyviksi virheiksi, kuten komponenttisiirtymä, hautakivi, puuttuva komponentti, pyöriminen, napaisuusvirhe tai osan väärä sijoitus.
Tässä artikkelissa selitetään yleisimmät SMT-sijoitusvirheet, miksi niitä tapahtuu ja kuinka insinöörit voivat korjata ne laadunvalvontaa heikentämättä. Se on kirjoitettu tuotantopäälliköille, SMT-prosessiinsinööreille, huoltotiimeille ja tehtaiden omistajille, jotka haluavat käytännöllisiä SMT-asennusvirheratkaisuja, jotka parantavat tuottoa, vähentävät uudelleenkäsittelyä ja vakauttavat tuotantoa.
Sisällysluettelo

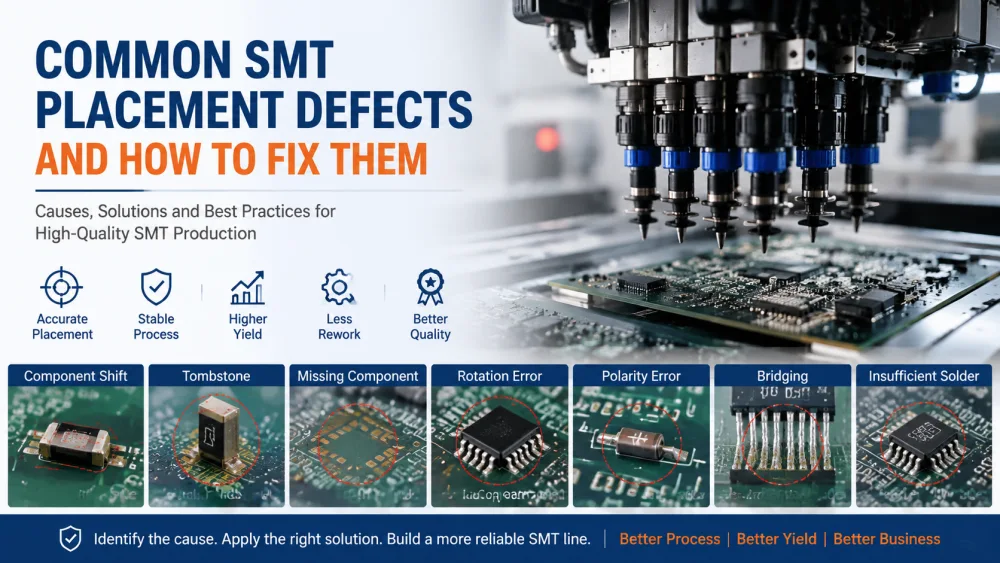

Monet tehtaat reagoivat sijoitusvirheisiin muuttamalla ensin koneparametreja. Se voi joskus auttaa, mutta se voi myös piilottaa todellisen ongelman. Parempi tapa on tunnistaa vian tyyppi, jäljittää, mistä se alkaa, ja sitten korjata fyysinen tai tietoihin liittyvä syy.
Erilaiset viat voivat näyttää samanlaisilta, mutta ne voivat johtua eri syistä. Siirtynyt komponentti voi johtua huonosta piirilevyn tuesta, väärästä sijoituskoordinaatista, suuttimen kulumisesta, liiallisesta levyn tärinästä tai juotospastan liikkeestä. Pyöritty komponentti voi johtua syöttölaitteen poimintavirheestä, virheellisistä pakkaustiedoista, tyhjiön epävakaudesta tai suuresta kiihtyvyydestä. Puuttuva komponentti voi johtua syöttötaskuongelmista, suuttimen tukkeutumisesta, tyhjiövuodosta tai näön heikkenemisestä.
Kun tiimit kuvaavat vikaa vain "huonoksi sijoitukseksi", he menettävät vianmäärityksen suunnan. Hyödyllisen vikaraportin tulee yksilöidä vian tyyppi, komponentin viite, pakkauskoko, syöttöaukko, suuttimen tunnus, koneen pää, piirilevyn sijainti, tuotantoaika ja materiaalierä. Tämä tekee ongelmasta jäljitettävän.
Kaikki sijoitteluvirheet eivät johdu keräilykoneesta. Juotospastatulostus, piirilevyjen vääntyminen, paneelituki, komponenttien pakkaus, kosteudensäätö ja uudelleenvirtausprofiili voivat kaikki vaikuttaa lopullisen sijoituksen laatuun. Esimerkiksi komponentti voidaan sijoittaa oikein, mutta siirtyä myöhemmin huonon tahnakertymän tai tärinän vuoksi siirron aikana.
Insinöörien tulee tarkistaa, näkyykö vika heti asennuksen jälkeen vai vasta sulatuksen jälkeen. Jos komponenttia on jo siirretty ennen uudelleenjuoksua, ongelma liittyy todennäköisesti sijoitukseen, poimimiseen, kortin tukeen tai konetietoihin. Jos komponentti siirtyy sulatuksen jälkeen, juotospastan määrä, tyynyn rakenne, lämpötasapaino tai sulatusprofiili saattavat vaatia tarkempaa tarkastelua.

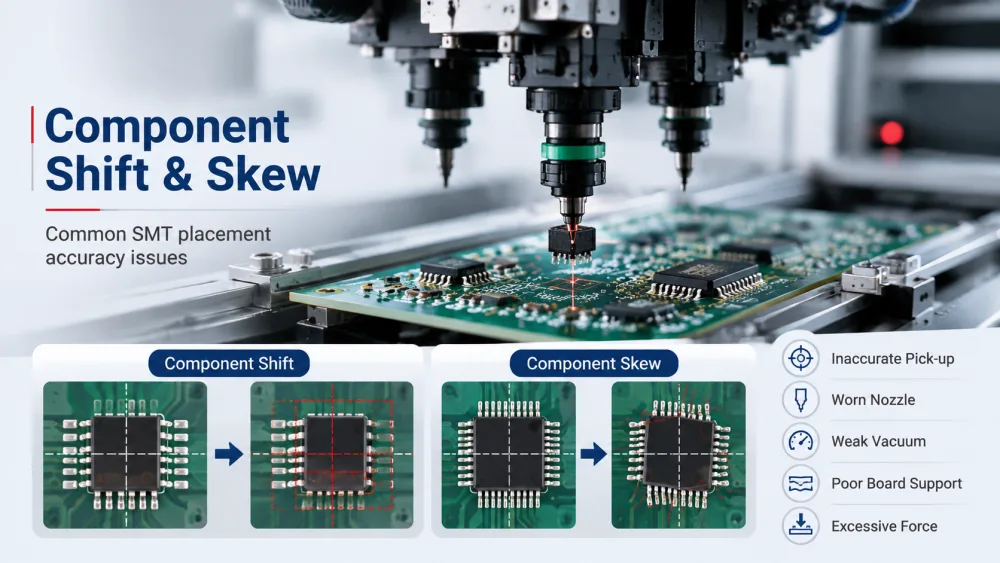

Komponenttien siirtyminen ja vinoutuma ovat yleisimpiä SMT-komponenttien sijoitusongelmia. Siirtynyt komponentti siirtyy tyynyn keskeltä. Vino komponenttia käännetään hieman tai sijoitetaan vinoon. Molemmat viat voivat heikentää juotosliitoksen laatua ja aiheuttaa sähköisen tai mekaanisen riskin.
Komponenttisiirtymä alkaa usein epävakaasta poiminnasta tai epävakaasta levytuesta. Jos suutin ei poimi komponenttia keskeltä, osa saattaa kallistua liikkeen aikana. Jos piirilevyä ei tueta kunnolla, levy voi taipua asennuksen aikana. Jos sijoitusvoima on liian suuri, pieni komponentti voi liukua juotospastan päälle.
Yleisiä syitä ovat epätarkka poiminta-asento, kulunut suuttimen kärki, väärä suuttimen koko, heikko alipaine, väärä komponentin korkeus, huono piirilevyn kiinnitys, levyn vääntyminen, liiallinen sijoitusvoima tai väärä sijoituskoordinaatti. Pienelle lastukomponentille jopa pieni syöttimen siirtymä voi luoda toistettavan sijoituksen siirtymän.
Nämä ongelmat liittyvät yleensä SMT pick and place - koneen tarkkuuteen ja vakauteen . Oikein konfiguroitu sijoitusjärjestelmä, jossa on tarkka näkö, vakaa syöttölaitteen ohjaus ja tarkka liikkeen ohjaus, voi merkittävästi vähentää komponenttien siirtymistä ja vinouttamisongelmia.
Ensimmäinen vaihe on varmistaa, seuraako vika yhtä komponenttia, yhtä syöttölaitetta, yhtä suutinta vai yhtä levyn sijaintia. Jos vika seuraa yhtä syöttölaitetta, tarkista syöttölaitteen kalibrointi, nauhan jako, kansinauhan kuoriutuminen, poimintakoordinaatti ja kelan kireys. Jos se seuraa yhtä suutinta, tarkasta suuttimen puhtaus, kuluminen, imureiän tukos ja suuttimen keskitys.
Jos vika ilmenee yhdellä piirilevyn alueella, tarkista levyn tuki, paneelin tasaisuus, puristimen kunto, vertailutunnistus ja paikallinen tyynyn rakenne. Sijoituskoordinaatit tulee verrata todelliseen tyynyn keskipisteeseen, ei vain ohjelmatietoihin. Sijoituspaine on myös tarkistettava, erityisesti pienten passiivikomponenttien ja hienojakoisten pakettien osalta.
Hautakivi on vika, jossa lastukomponentin toinen pää nousee uudelleenvirtauksen aikana ja jättää osan seisomaan osittain pystysuoraan. Vaikka hautakivi ilmestyy uudelleenvirtauksen jälkeen, sen juuret ovat usein sijoitustarkkuudessa, juotospastatasapainossa, komponenttien geometriassa ja lämpökäyttäytymisessä.
Hautakivi tapahtuu yleensä, kun pienen komponentin toisella puolella oleva kostutusvoima tulee voimakkaammaksi kuin toisella puolella uudelleenvirtauksen aikana. Epätasainen juotospastan tilavuus, epätasainen tyynyn koko, epätasainen kuumennus, komponenttien siirtymä ja erilainen tyynyn kostutusnopeus voivat kaikki vaikuttaa. Hyvin pienet passiiviset komponentit ovat herkempiä, koska niiden pieni massa tekee niistä helpompia nostaa.
Sijoitusvirhe voi tehdä hautakivestä todennäköisemmän. Jos komponentti asetetaan lähemmäksi toista tyynyä kuin toista, toinen puoli voi kastua ensin ja vetää osaa ylöspäin. Tästä syystä hautakivien vianmäärityksen ei tulisi keskittyä vain uuniin.
Tulostin, sijoituskone, piirilevyn suunnittelu ja uudelleenjuoksuprofiili ovat tärkeitä. Vakaa juotospastatulostus tarkkuusjuotepastatulostimella on myös tärkeää epätasaisen juotemäärän vähentämiseksi, mikä voi johtaa hautakivivirheisiin.
Insinöörien tulee ensin tarkastaa juotospastatulostus. Tahnakerrostumien tulee olla tasapainoisia, puhtaita ja johdonmukaisia. Kaavaimen aukon suunnittelun tulee vastata komponenttipakettia ja tyynyn asettelua. PCB-tyynyn koko ja juotosmaskin suunnittelu tulee tarkistaa, jos hautakivi toistuu samalla viitemerkinnällä eri erissä.
Myös sijoittelun tarkkuus kannattaa tarkistaa. Komponentin tulee istua tasaisesti molempien pehmusteiden päällä, oikealla korkeudella ja paineella. Prosessiviittauksia varten IPC-standardit, kuten IPC J-STD-001 ja IPC-A-610, ovat hyödyllisiä kokoonpanoprosessin ohjauksen ja hyväksymisodotusten ymmärtämisessä. Ne eivät korvaa tehtaan vianetsintää, mutta ne auttavat tiimejä käyttämään tasalaatuista kieltä.

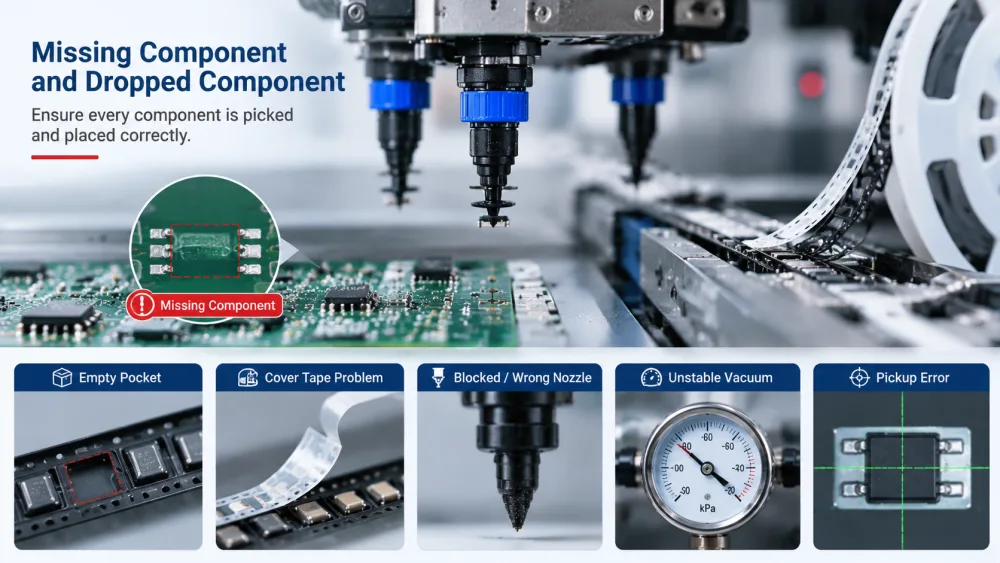

Puuttuva komponentti tarkoittaa, että osaa ei ole sen odotetussa piirilevypaikassa. Pudonnut komponentti tarkoittaa, että osa on poimittu, mutta kadonnut ennen sijoittamista. Nämä viat voivat pysäyttää tuotannon, lisätä tarkastuskuormitusta ja aiheuttaa vakavan laaturiskin, jos niitä ei havaita.
Puuttuva ja pudonnut komponentti johtuu usein noukin epäonnistumisesta. Syöttölaite ei ehkä esitä komponenttia oikein, suutin ei ehkä tiivisty tai tyhjiön taso voi olla epävakaa. Jos laite havaitsee vian, se voi hylätä osan. Jos tunnistusasetukset ovat heikot, vika voi päästä piirilevyyn.
Tyypillisiä syitä ovat tyhjä tasku, kansiteippi, joka vetää komponentin pois paikaltaan, huono jatkoslaatu, väärä syöttöjako, kuluneet syöttölaitteen osat, tukkeutunut suutin, väärä suuttimen koko, tyhjiövuoto, likainen suodatin, liiallinen pään kiihtyvyys tai väärä poimintakorkeus. Pieni ja kevyt komponentti voi myös tarttua teippi- tai suutinpintoihin staattisen varauksen vuoksi.
Paras tapa on jäljittää poimintaketju syöttölaitteesta sijoituspäähän. Insinöörien tulee tarkistaa syöttölaitteen indeksointi, taskun vakaus, kansinauhan kuoriutuminen, poimintakoordinaatit, suuttimen tyyppi, suuttimen puhtaus, alipainearvo ja komponenttien tunnistustulos. Jos koneen lokissa näkyy toistuva poimintavirhe yhdestä paikasta, syöttölaite ja nauhan esitys tulee ensin tarkistaa.
Jos ongelma ilmenee eri syöttölaitteissa, mutta seuraa yhtä suutinta tai päätä, suutin ja alipainepiiri tulee tarkastaa. Huoltoryhmien tulee puhdistaa suutin, tarkistaa tyhjiön reitti, tarkastaa suodattimet ja varmistaa, että alipainearvo vastaa normaalia perusviivaa. Laajemman diagnoosilogiikan saamiseksi tiimit voivat viitata tähän SMT:n poiminnan ja paikan vianmääritysoppaaseen yhdistääkseen poiminta-, näkö-, syöttö- ja sijoitusoireet.
Väärä pyöritys, kääntynyt komponentti ja napaisuusvirhe ovat riskialttiita SMT-asennusvirheitä, koska ne voivat läpäistä silmämääräisen tarkastuksen, jos merkki on pieni tai piilossa. Ne ovat erityisen tärkeitä diodille, LEDille, IC:lle, liittimelle, elektrolyyttikondensaattorille ja polarisoidulle paketille.
Suuntaviat johtuvat usein virheellisistä pakkauskirjastotiedoista, väärästä syöttölaitteen lataussuunnasta, epäselvästä napaisuudesta, huonosta näöntunnistuksesta tai komponenttien pyörimisestä noudon aikana. Kopioitu komponenttikirjasto voi myös aiheuttaa ongelmia, jos paketti on samanlainen, mutta ei identtinen.
Esimerkiksi LEDissä voi olla hienovarainen napaisuusmerkki, joka vaatii erityistä valaistusta. Liittimellä voi olla epäsymmetrinen muoto, joka on määritettävä oikein pakkaustiedoissa. Komponentti voi myös pyöriä liikkeen aikana, jos suuttimen kosketuspinta-ala on liian pieni tai alipainetiiviste on heikko.
Tehtaiden tulee tarkistaa komponenttien suuntaus ensimmäisen esineen tarkastuksen yhteydessä ja jokaisen syöttölaitteen uudelleenlatauksen jälkeen. Pakettikirjaston tietojen tulee sisältää oikean rungon koko, napaisuuden määritelmä, tunnistuksen muoto, poimintakeskus, komponentin korkeus ja sallittu kiertotoleranssi. Todellinen kamerakuva tulee tarkistaa ennen toleranssin laajentamista.
Syöttölaitteen lastaussuunta tulee standardoida selkein käyttäjän ohjein. Polarisoitujen komponenttien osalta prosessiryhmän tulee käyttää viitekuvia tai suuntapiirroksia linjalla. Näkövalaistus ja kameran kalibrointi tulee tarkistaa, kun jälkiä on vaikea havaita. Tavoitteena ei ole vain saada kone ottamaan vastaan enemmän komponentteja, vaan tehdä tunnistamisesta luotettavampaa.
Sijoittamisen jälkeen AOI-tarkastus voi auttaa varmistamaan komponenttien sijainnin, kiertokulman, napaisuuden ja puuttuvat osat ennen kuin tuotteet siirtyvät seuraavaan prosessiin.

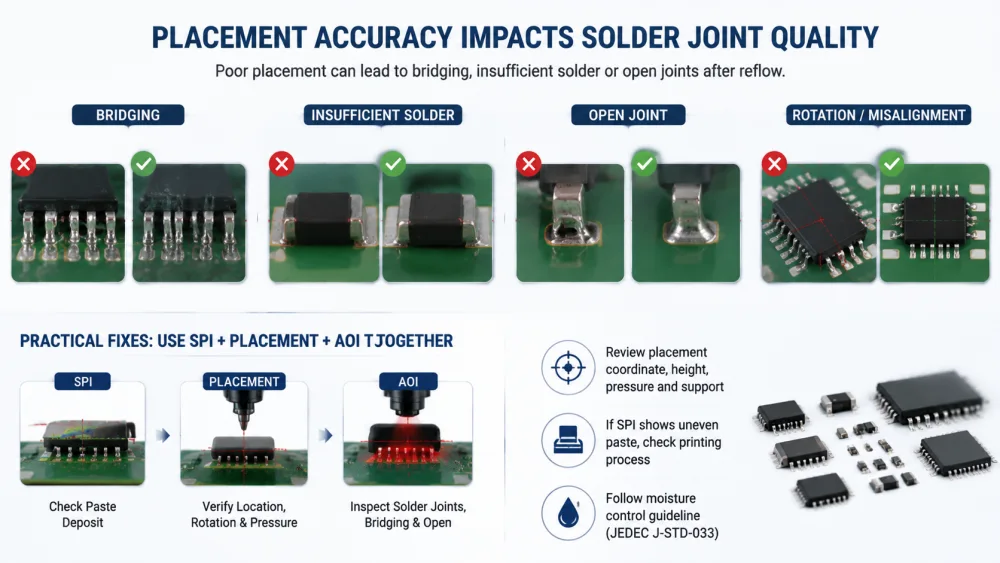

Juotosvirheinä puhutaan usein siltauksesta, riittämättömästä juotosta ja avoliitoksesta, mutta sijoitustarkkuus voi vaikuttaa niihin kaikkiin. Osa, joka on asetettu pois tyynystä, kallistettu, painettu liian syvälle tai istuu epätasaisella tahnalla, voi aiheuttaa juotosliitosongelmia uudelleenvirtauksen jälkeen.
Jos komponenttia siirretään toiselle puolelle, juote voi muodostaa siltoja ruuhkaisella puolella ja tulla riittämättömäksi vastakkaisella puolella. Jos lyijyä sisältävää osaa käännetään tai sitä ei ole kohdistettu tyynyn kanssa, jotkin johdot eivät ehkä kastu kunnolla. Jos sijoitusvoima on liian suuri, juotospasta voi puristua ulos ja lisätä siltausriskiä.
Hienojakoinen IC, QFN, liitin ja pieni passiivinen komponentti ovat erityisen herkkiä. Vaikka asennuskone ei raportoiisi virhettä, lopullinen juotosliitos voi epäonnistua, jos tahnakerrostumaa, tyynyn rakennetta ja sijoituspaikkaa ei ole kohdistettu järjestelmäksi.
Insinöörien tulisi vertailla SPI-, sijoitus- ja AOI-tietoja keskenään. Jos SPI osoittaa hyvää tahnaa, mutta AOI näyttää toistuvan sillan yhdessä komponentissa, sijoituskoordinaatti, kierto, komponentin korkeus, paine ja tuki tulee tarkistaa. Jos SPI näyttää jo epätasaisen tahnan, perimmäinen syy voi olla tulostaminen sijoittamisen sijaan.
Kosteusherkän komponentin osalta myös varastointi ja lattian käyttöiän hallinta ovat tärkeitä. JEDEC J-STD-033 on tärkeä referenssi kosteus-/reflow-herkkien laitteiden käsittelyssä. Hyvä materiaalinkäsittely ei korjaa väärää sijoitusta, mutta se auttaa estämään laajemmat uudelleenvirtaus- ja luotettavuusongelmat.
Tehokkaimmat SMT-asennusvikaratkaisut noudattavat yksinkertaista periaatetta: selvitä, seuraako vika komponenttia, syöttölaitetta, suutinta, konepäätä, piirilevyn sijaintia, materiaalierää vai ohjelmaa. Kun kuvio on selvä, korjaaminen on paljon helpompaa.
Tehtaissa, joissa on toistuvia SMT-sijoitusongelmia, koko SMT-tuotantolinjan asennuksen tarkistaminen on usein tehokkaampaa kuin yhden koneparametrin säätäminen.
Jos sama vika ilmenee yhdessä komponentissa useissa piirilevyissä, tarkista komponentin tiedot, syöttölaite, suutin ja materiaalipakkaus. Jos vika seuraa yhtä syöttöaukkoa, tarkista syöttölaitteen kalibrointi, teippitasku, peitänauhan reitti ja jatkos. Jos se seuraa yhtä suutinta, tarkista suuttimen kuluminen, kontaminaatio, tyhjiö ja kalibrointi. Jos se näkyy vain yhdellä piirilevyalueella, tarkista tukinastat, levyn vääntyminen, lähtötiedot ja paikalliset sijoituskoordinaatit.
Tämä menetelmä estää satunnaisen säädön. Se auttaa myös tiimejä välttämään liian monen parametrin muuttamisen kerralla. Kun liian monta muutosta tehdään yhdessä, on vaikea tietää, mikä korjaus todella ratkaisi ongelman.
Hyödyllinen SMT-sijoitteluvirheiden tarkistuslista sisältää:
Vian tyyppi ja sijainti piirilevyssä.
Komponenttipaketti, viitetunnus ja materiaalierä.
Syöttölaite, syöttölaitteen kunto ja nauhaesitys.
Suuttimen tunnus, suuttimen koko, puhtaus ja alipainearvo.
Koneen pää, sijoitusvoima, poimintakorkeus ja liikeasetus.
Näkökuvan, valaistuksen, toleranssin ja pakettikirjaston tiedot.
PCB-tuki, puristimen kunto, vertailutunnistus ja levyn tasaisuus.
SPI- ja AOI-tulos ennen korjausta ja sen jälkeen.
Tehtaiden tulee kirjata lopullinen vahvistettu syy ja päivittää vakiotyö. Tämä muuttaa vianetsinnän prosessitiedoksi toistuvan palon sammutuksen sijaan.
Yhden vian ratkaiseminen on hyödyllistä, mutta toistuvien vikojen estäminen on arvokkaampaa. Vakaa SMT-tuotanto riippuu standardiasetuksista, ennaltaehkäisevästä huollosta, ensimmäisen artikkelin varmentamisesta, operaattorin kurinalaisuudesta ja tietojen tarkistamisesta.
Syöttölaitteen kalibroinnin, suuttimien puhdistuksen, alipainetarkastuksen, kameran kalibroinnin, tukitapin asennuksen ja ensimmäisen tuotteen tarkastuksen tulee olla osa rutiininomaista tuotannon valvontaa. Nämä tarkastukset eivät saa riippua vain yksittäisen käyttäjän kokemuksesta. Ne tulee dokumentoida ja toistaa tuotteen vaihdon, syöttölaitteen uudelleenlatauksen ja huoltovälien yhteydessä.
ESD-ohjausta tulee myös harkita, koska staattinen sähkö voi vaikuttaa pienten komponenttien käsittelyyn ja poiminnan vakauteen. ESD Associationin ANSI/ESD S20.20 -kehys on hyödyllinen referenssi ESD-ohjausohjelman rakentamiseen herkkien elektronisten laitteiden ympärille.
Sijoitusvirheet tulee arvioida trendin, ei vain yksittäisen tapahtuman mukaan. Tehtaiden tulee verrata vikoja tuotteen, komponenttipaketin, koneen, syöttölaitteen, suuttimen, vaihteen ja materiaalierän mukaan. Jos ongelma toistuu, tiimin tulee parantaa vakioasetusta tai ylläpitosääntöä.
