SMT-liitosongelmat ilmenevät yleensä, kun kahta komponenttinauhaa ei ole valmistettu, kohdistettu, liitetty tai syötetty oikein. Huono jatkos voi aiheuttaa nauhan irtoamista, syöttölaitteen tukoksia, komponenttien häviämistä, sijoittelun keskeytyksiä ja odottamattomia tuotantokatkoksia. Suuren volyymin SMT-kokoonpanossa jopa pieni liitosvika voi vaikuttaa koko materiaalinsyöttöprosessin vakauteen.
Yleisimmät SMT-liitosongelmat ovat estettävissä. Tärkeintä on ymmärtää liitoksen valmistelun, kantonauhan kohdistuksen, liitoslujuuden, syöttölaitteen yhteensopivuuden ja käyttäjän käsittelyn välinen suhde. Kun tehdas yhdistää oikeat laitteet standardoituun prosessiin, riskiä komponenttien nauhaliitoksen epäonnistumisen voidaan vähentää merkittävästi.
Tämä opas selittää yleisimmät jatkos-ongelmat, käytännön SMT-jatkosliitoksen vianmäärityksen ja toistuvien vikojen estämisen automaattisen tai manuaalisen materiaalinvaihdon aikana.
SMT-jatkos on pieni liitos, mutta sen on toimittava luotettavasti nopeasti liikkuvan syöttölaitteen sisällä. Kytketyn nauhan on säilytettävä oikea suunta, leveys, nousu, taskun sijainti ja mekaaninen lujuus kulkiessaan syöttöradan läpi.
Jos jokin osa prosessista on virheellinen, liitos voi epäonnistua välittömästi tai aiheuttaa ongelman useita minuutteja myöhemmin. Esimerkiksi liitos voi näyttää turvalliselta, kun se on tehty, mutta irtoaa syöttölaitteen toistuvan vetämisen jälkeen. Toinen jatkos saattaa jäädä kiinni, mutta aiheuttaa riittävän paksuutta tai kohdistusvirhettä aiheuttaakseen syöttötukoksen.
Liitoksen laatu ei riipu vain yhdestä toiminnasta. Siihen vaikuttavat vanhan nauhan kunto, uuden nauhan kunto, leikkaustapa, kohdistusasento, liitosmateriaali, syöttölaitteen rakenne ja käyttäjän käsittelytapa.
Tämä tarkoittaa, että vianetsinnän ei tulisi keskittyä vain näkyvään niveleen. Jos sama ongelma toistuu, tehtaan tulee tarkistaa koko prosessi rullan valmistelusta syöttölaitteen toimintaan.
Kuljettajat vaihtavat usein rullaa kiireisinä tuotantokausina. Kun useat syöttölaitteet tarvitsevat huomiota samanaikaisesti, käyttäjä voi kiirehtiä nauhan valmistelua tai ohittaa varmennusvaiheen. Väsymys ja vuorojen väliset erot voivat myös aiheuttaa epäjohdonmukaisia tuloksia.
Automaattiset laitteet voivat vähentää osan tästä vaihtelusta, mutta se ei poista oikean koulutuksen ja prosessinhallinnan tarvetta. Luotettavan jatkosoperaation tulee olla helposti seurattavissa, vaikka tuotannon kysyntä on korkea.
Yhden syöttölaitteen kanssa toimiva jatkos ei välttämättä toimi yhtä hyvin toisen syöttölaitteen kanssa. Erot nauhan reitissä, ohjausrakenteessa, peitenauhan käsittelyssä ja välydessä voivat vaikuttaa liitoksen liikkumiseen syöttölaitteen läpi.
Tästä syystä jatkos tulee aina testata todellisissa tuotantoolosuhteissa. Pelkkä silmämääräinen tarkastus ei voi vahvistaa, että liitos syöttää oikein normaalilla linjanopeudella.
Nauhan kohdistusvirhe on yksi yleisimmistä SMT-liitosongelmista. Näin tapahtuu, kun vanhaa ja uutta teippiä ei ole asetettu samaan suuntaan tai niitä ei ole kohdistettu oikein ennen yhdistämistä.
Virheellinen kohdistus voi vaikuttaa nauhan reunaan, taskun sijaintiin, hammaspyörän reikiin tai komponenttien jakoon. Kun syöttölaite vetää liitettyä teippiä eteenpäin, liitos saattaa liikkua epätasaisesti tai tarttua ohjausrataa vasten.
Nauhavirheen yleisiä oireita ovat syöttölaitteen vastus, nauhan epätasainen liike, ajoittaiset syöttöhälytykset ja jatkos, joka siirtyy sivuttain kulkiessaan syöttölaitteen läpi. Käyttäjä voi myös huomata, että nauhan reuna ei ole suora liitoksen valmistumisen jälkeen.
Joissakin tapauksissa syöttölaite jatkaa liikettä, mutta komponenttitaskun asennosta tulee epävakaa. Tämä voi johtaa välittömiin poimintoihin tai sijoitusvirheisiin kuin koneen välittömään pysähtymiseen.
Näitä kahta nauhaa ei asetettu samalle keskiviivalle.
Nauhan päät leikattiin eri kulmista.
Operaattori liitti nauhat eri suuntiin.
Paikannusohjainta ei käytetty oikein.
Nauhan leveys ei ollut yhteensopiva jatkostyökalun kanssa.
Kantonauhan reuna vaurioitui ennen liittämistä.
Ennen liittymistä käyttäjien tulee vahvistaa nauhan suunta, reunan sijainti ja taskun suunta. Vanhat ja uudet nauhat tulee sijoittaa koneohjaimeen määritellyn referenssipisteen mukaan, ei pelkästään silmän mukaan.
Jos mahdollista, käytä jatkoskonetta, jossa on vakaa asentokiinnike tai kohdistusohjain. Ohjaimen tulee pitää molemmat nauhat tukevasti kiinni liitoksen luomisen aikana. Tehtaiden tulisi myös määritellä yksinkertainen visuaalisen tarkastuksen standardi suoruudelle, reunan sijainnille ja nauhan suunnalle.
Jos kohdistusvirhe jatkuu käyttäjän koulutuksen jälkeen, testaa prosessia eri teippitoimittajilla ja nauhaleveyksillä. Ongelma voi johtua kantonauhan mittojen vaihtelusta pikemminkin kuin vain käyttäjän käsittelystä.
Heikko jatkosliitos voi irrota, kun syöttölaite vetää nauhaa. Tämä on vakava muoto komponenttien nauhaliitoksen epäonnistumisesta , koska se katkaisee materiaalin jatkuvuuden ja voi pysäyttää syöttölaitteen odottamatta.
Liitos voi irrota välittömästi liitoksen jälkeen, syöttölaitteen kuormituksen aikana tai sen jälkeen, kun liitetty teippi on jo kulkenut osan syöttöreitistä. Viivästynyttä irtoamista on erityisen vaikea diagnosoida, koska liitos voi aluksi vaikuttaa hyväksyttävältä.
Merkkejä heikosta jatkoksesta ovat nauhan irtoaminen, löysä liitosmateriaali, avoin liitos tai syöttölaite, joka pysähtyy äkillisesti liitoskohdan saavuttaessa syöttömekanismin. Käyttäjät voivat myös huomata, että uusi kela on irrotettu vanhasta nauhasta tarkastuksen aikana.
Jos liitos irtoaa syöttölaitteen sisällä, käyttäjän on ehkä poistettava teippi, tyhjennettävä syöttöreitti, liitettävä kela uudelleen ja tarkistettava materiaali uudelleen. Tämä aiheuttaa enemmän seisokkeja kuin normaali kelan vaihto.
Riittämätön liitospaine.
Väärä tai vaurioitunut jatkosmateriaali.
Pölyä, öljyä tai jäämiä teipin pinnalla.
Epätasaiset tai vaurioituneet nauhanpäät.
Väärä päällekkäisyys kahden nauhan välillä.
Liitosmateriaali, joka ei vastaa nauhatyyppiä.
Liiallinen syöttölaitteen vetovoima.
Nauhan päiden tulee olla puhtaita, litteitä ja puhtaita ennen liittämistä. Käyttäjien tulee käyttää oikeaa jatkosmateriaalia ja noudattaa suositeltua asentoa ja limitystä. Jos kone käyttää painetta tai lämpöä, asetukset tulee tarkistaa käytetyn teipin ja liitostavan mukaan.
Tehtaiden tulee suorittaa yksinkertainen veto- tai käsittelytarkastus prosessin validoinnin aikana. Tavoitteena ei ole käyttää liiallista voimaa, vaan varmistaa, että liitos pysyy tukevasti nauhan normaalin liikkeen aikana.
Suuren volyymin tuotannossa automaattinen liitoskone voi auttaa parantamaan liitoksen johdonmukaisuutta ohjaamalla nauhan paikkaa ja liitostoimintoa. Automaattinen SMT-nauhaliitosratkaisu voidaan arvioida, kun tehdas tarvitsee enemmän toistettavaa kelanvaihtosuorituskykyä.
Jatkotukos tapahtuu, kun liitetty osa ei pääse sujuvasti syöttölaitteen läpi. Syöttölaite voi pysähtyä, tuottaa hälytyksen tai osoittaa epänormaalia vastusta, kun jatkos saavuttaa ohjaimen, hammaspyörän tai peitenauhan radan.
Tämä ongelma on yleinen, kun jatkos on liian paksu, epätasainen, väärin kohdistettu tai ei sovi tiettyyn syöttölaitteeseen. Liitos voi olla mekaanisesti vahva, mutta silti epäonnistua, koska sen muoto ei vastaa syöttölaitteen välystä.
Tyypillisiä merkkejä ovat syöttölaitteen äkillinen pysähtyminen, tukoshälytys, nauhan epäsäännöllinen eteneminen tai liitos, joka taittuu tai vaurioituu syöttölaitteen sisällä. Joissakin tapauksissa syöttömoottori voi jatkaa nauhan siirtämistä eteenpäin, kun komponentin paikka ei liiku oikein.
Toistuvat tukokset samassa syöttölaitteen kohdassa voivat olla merkki syöttölaitekohtaisesta ongelmasta. Monissa syöttölaitteissa tapahtuvat tukokset voivat olla merkki laajemmasta liitosprosessin ongelmasta.
Jatkos on liian paksu syöttöreitille.
Liitoksessa on epätasainen reuna tai kohotettu osa.
Nauhan leveys ei vastaa syöttölaitteen asetusta.
Liitosmateriaali ulottuu nauhan reunan yli.
Syöttöohjain on likainen tai vaurioitunut.
Jatkos oli ladattu väärään suuntaan.
Lopullisen liitoksen tulee olla tasainen ja puhdas, eikä tarpeetonta materiaalia ulotu syöttöreitille. Käyttäjien tulee välttää liiallista päällekkäisyyttä tai materiaalin liittämistä, joka luo tilaa vievän liitoksen.
Ennen täyttä tuotantoa testaa jatkos todellisen syöttölaitteen mallin läpi normaalilla käyttönopeudella. Tarkista liike ennen ja jälkeen liitoskohdan. Tämä testi tulee toistaa useimmin käytetyille nauhaleveyksille ja komponenttityypeille.
Myös syöttölaitteen huolto on tärkeää. Pöly, liimajäämät ja kuluneet ohjausosat voivat tehdä syöttölaitteesta vähemmän sietävän jatkosten vaihtelua. Hyvän vianetsintäprosessin tulisi tarkistaa sekä jatkoksen että syöttölaitteen kunto.
Toinen yleinen ongelma ilmenee, kun uusi kela on ladattu väärään suuntaan tai teippi käännetään päinvastaiseksi ennen liittämistä. Nauhat voivat edelleen olla liitettyinä, mutta syöttölaite ei pysty syöttämään komponentteja oikein.
Väärä suunta voi aiheuttaa sen, että komponenttitaskut asettuvat väärin päin, peitenauha liikkuu väärin tai hammaspyörän reiät eivät tartu syöttömekanismiin.
Oireita voivat olla komponenttien poimimatta jättäminen, nauhan liike taaksepäin, syöttölaitteen hälytykset, paljaat osat väärässä asennossa tai liitos, joka näyttää oikealta, mutta jota ei voida ladata syöttölaitteeseen.
Koska nauha voi silti näyttää fyysisesti liitetyltä, tämä ongelma voidaan luulla syöttölaitteen tai sijoituskoneen viaksi. Käyttäjien tulee tarkistaa nauhan suunta ennen koneen säätämistä tai syöttölaitteen vaihtamista.
Uusi kela on asetettu väärään suuntaan.
Nauha käännettiin ennen liittymistä.
Operaattori ei vertannut vanhaa ja uutta nauhasuuntaa.
Samannäköiset rullat aiheuttivat hämmennystä.
Työohje ei sisältänyt suuntatarkastusta.
Käytä selkeää nauhan suuntamerkkiä jatkosasemassa. Käyttäjien tulee verrata uutta teippiä juoksevaan teippiin ennen liittämistä ja varmistaa, että komponenttitaskut, hammaspyörän reiät ja peitenauha ovat oikein päin.
Materiaalimerkintöjen ja syöttölaitteiden tulee myös olla helposti luettavia. Kun useat rullat näyttävät samanlaisilta, viivakoodin tai materiaalin tarkistaminen voi vähentää virheellisen latauksen riskiä.
Vakiotyöohjeeseen tulisi sisällyttää suunnan tarkistus pakollisena vaiheena sen sijaan, että se jätettäisiin käyttäjän muistiin.
Jotkut jatkokset pysyvät kytkettyinä, mutta aiheuttavat silti epävakaata komponenttien syöttöä. Liitos voi kulkea syöttölaitteen läpi, mutta komponentin nousu, taskun sijainti tai nauhan liike muuttuu epäjohdonmukaiseksi liitoskohdan lähellä.
Tämäntyyppiset ongelmat voivat vaikuttaa sijoittelun tarkkuuteen, ja niitä voi olla vaikeampi tunnistaa kuin täydellinen syöttölaitteen tukos. Linja voi jatkaa toimintaansa tuottaen ajoittaisia poimintavirheitä tai komponenttien sijoitushälytyksiä.
Käyttäjät voivat havaita puuttuvia poimintoja, tyhjiä taskuja, epäsäännöllistä nauhan etenemistä tai sijoituspäätä, joka pysähtyy liitosalueen lähellä. Joissakin tapauksissa vain tietyt komponentit tai syöttölaitteen asennot osoittavat ongelman.
Jos ongelma on ajoittainen, on tärkeää tallentaa, milloin se tapahtuu ja liittyykö se aina liitoskohtaan. Nämä tiedot voivat auttaa erottamaan jatkos-ongelman syöttö- tai komponenttiongelmasta.
Sijoituskone odottaa komponenttien saapuvan ennustettavaan noutopaikkaan. Jos nauha liikkuu epätasaisesti tai jatkos muuttaa tehollista nousua, komponentti ei ehkä näy oikein.
Tämä voi vaikuttaa SMT pick and place -järjestelmään, vaikka itse kone toimisi normaalisti. Vakaa komponenttien syöttö on siksi tärkeä osa sijoituslaadun valvontaa.
Käytä liitosmateriaaleja ja liitosmenetelmiä, jotka säilyttävät nauhan tasaisuuden ja liikkeen. Vältä sijoittamasta liitosta liian lähelle vaurioitunutta taskua tai käyttämästä teippiosaa, jossa on venyneet tai epämuodostuneet hammaspyörän reiät.
Kun vahvistat liitosprosessia, vedä tarpeeksi teippiä syöttölaitteen läpi, jotta voit tarkkailla todellista siirtymää. Lyhyt manuaalinen tarkastus liitosasemalla ei riitä varmistamaan vakaata sijoitustoimintaa.
Väärän materiaalin kuormitus ei ole mekaaninen jatkosvika, mutta se on yksi vakavimmista rullanvaihtoon liittyvistä ongelmista. Nauha voidaan liittää oikein, kun väärä komponentti viedään tuotantolinjalle.
Tämä voi johtaa virheelliseen sijoitteluun, tuotteiden laatuongelmiin, uudelleenkäsittelyyn, materiaalihukkaan ja vaikeisiin jäljitettävyystutkimuksiin.
Väärä materiaali voidaan valita, koska samanlaisia keloja säilytetään yhdessä, tarroja on vaikea lukea tai käyttäjä työskentelee aikapaineen alaisena. Riski kasvaa korkean sekoituksen tuotannossa, jossa samalla linjalla voidaan käyttää useita osanumeroita.
Toinen riski syntyy, kun korvaava kela valmistetaan etukäteen, mutta sitä ei ole selvästi tunnistettu. Käyttäjä voi olettaa, että kela on oikea ilman asianmukaista tarkistusta.
Käytä viivakoodiskannausta tai määriteltyä kaksivaiheista materiaalin varmennusprosessia, kun tuotantoympäristö vaatii vahvempaa jäljitettävyyttä. Osanumero, syöttölaitteen sijainti ja työjärjestys tulee tarkistaa ennen jatkoksen valmistumista.
Vaihtokelat on sijoitettava tuotantosuunnitelman mukaisesti ja erotettava selvästi käyttämättömistä tai palautetuista materiaaleista. Tämä vähentää hämmennystä kiireisten vaihtokausien aikana.
Materiaalin todentamista tulee käsitellä osana liitosprosessia. Nopea liitos ei ole onnistunut vaihto, jos se vie väärän komponentin syöttölaitteeseen.
Epäjohdonmukainen jatkoslaatu on yleistä, kun prosessi riippuu suuresti käsinkäsittelystä. Kaksi käyttäjää voivat käyttää samoja työkaluja, mutta luoda liitoksia, joilla on eri kohdistus, paine, limitys tai liitoslujuus.
Tämä luo epävakaan tuotantoprosessin. Linja voi toimia normaalisti yhdessä vuorossa, mutta toisessa vuorossa voi esiintyä enemmän syöttöongelmia.
Käyttäjän vaihtelu voi johtua puutteellisesta koulutuksesta, epäselvistä työohjeista, erilaisista henkilökohtaisista tavoista, väsymyksestä tai erilaisten työkalujen käytöstä. Se voi tapahtua myös silloin, kun prosessi ei määrittele hyväksyttävää nauhan kohdistusta tai liitoksen ulkonäköä selvästi.
Jos tehdas käskee käyttäjiä vain "liittämään nauhat turvallisesti", jokainen voi tulkita ohjetta eri tavalla. Parempi prosessi kuvaa tarkat vaiheet ja laatukriteerit, jotka on tarkistettava.
Luo visuaalinen työohje, joka näyttää oikean nauhan suunnan, leikkauskohdan, limityksen, liitosmateriaalin sijoittelun ja lopputarkastuskohdat. Käytä mallikuvia tai hyväksyttyjä referenssiliitoksia, kun mahdollista.
Koulutukseen tulee sisältyä sekä normaalia toimintaa että yleisiä vikaesimerkkejä. Käyttäjien tulee osata tunnistaa heikko liitos, epätasainen reuna, käänteinen teippi ja jatkos, joka ei sovellu syöttölaitteeseen.
Jos siimaa vaihdetaan usein, harkitse automaattisten laitteiden päivittämistä. Manuaalinen ja automaattinen jatkosten vertailu voi auttaa tuotantotiimiä arvioimaan, vähentäisikö automaatio käyttäjästä riippuvaa vaihtelua.
Kun jatkos epäonnistuu, nopein ratkaisu ei aina ole koko kelan vaihtaminen tai sijoituskoneen säätäminen. Jäsennelty vianmääritysprosessi auttaa tunnistamaan todellisen syyn ja estää saman ongelman toistumisen.

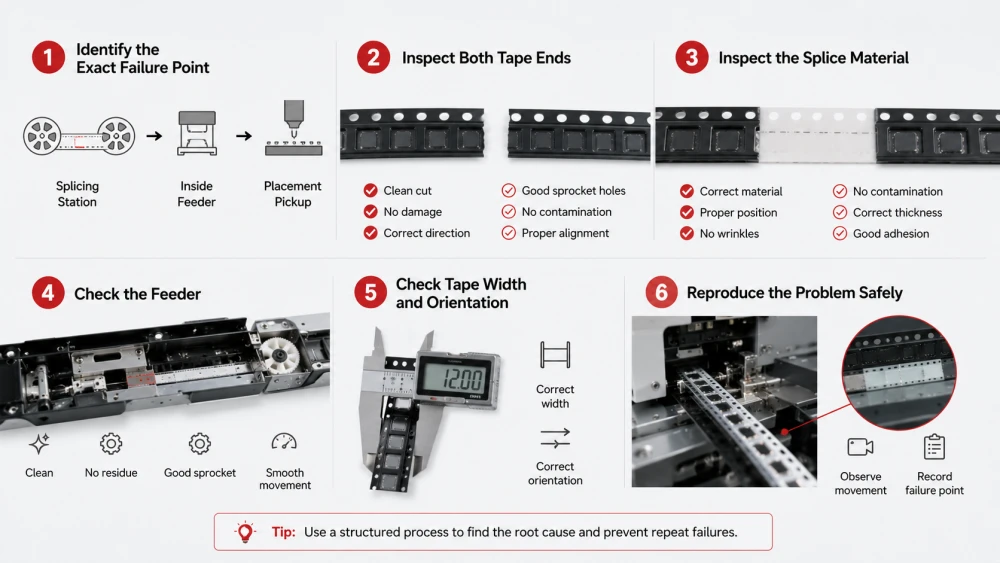

Seuraavia vaiheita voidaan käyttää käytännön SMT-jatkosliitoksen vianmääritykseen.
Selvitä ensin, missä ongelma ilmenee. Epäonnistuuko liitos jatkosasemassa, syöttölaitteen lataamisen aikana, syöttölaitteen sisällä vai sijoituksen poimintakohdan lähellä?
Sijainti antaa tärkeän vihjeen. Liitos, joka irtoaa ennen kuormitusta, viittaa liitosongelmaan. Syöttölaitteen sisällä juuttunut liitos viittaa paksuus-, kohdistus- tai yhteensopivuusongelmiin. Liitos, joka kulkee läpi mutta aiheuttaa poimintavirheitä, voi olla merkki nousun tai nauhan liikkeen epävakaudesta.
Tarkista, onko vanhat ja uudet nauhat leikattu siististi ja onko kummassakin nauhassa vaurioituneet reunat, venyneet hammaspyörän reikiä, likaa tai muodonmuutoksia.
Älä tarkasta vain näkyvää pintaa. Tarkista nauhan suunta, taskun sijainti, kansinauhan kunto ja reunan kohdistus. Pieni vika ennen jatkosta voi vaikuttaa liitokseen sen valmistumisen jälkeen.
Tarkista, onko käytetty oikeaa liitosmateriaalia ja onko se sijoitettu suositellulle alueelle. Etsi löysät reunat, ryppyjä, likaa, liiallista paksuutta tai epätäydellistä tarttuvuutta.
Jos sama materiaali aiheuttaa toistuvasti ongelmia, testaa toista hyväksyttyä liitosmateriaalia tai tarkista koneen asetukset. Liitosmateriaalin on vastattava nauhan ja syöttölaitteen olosuhteita.
Tarkasta, ettei syöttöradalla ole pölyä, liimajäämiä, vaurioituneita ohjaimia, kuluneita ketjupyöriä tai epänormaalia vastusta. Suorita tunnetusti hyvä teippi syöttölaitteen läpi varmistaaksesi, toimiiko syöttölaite oikein.
Tämä vertailu on hyödyllinen, koska se erottaa jatkosvirheet syöttövioista. Jos myös tunnetusti hyvä teippi juuttuu, syöttölaite saattaa vaatia puhdistusta, säätöä tai huoltoa.
Varmista, että nauhan leveys vastaa syöttölaitetta ja että vanhat ja uudet nauhat ovat oikeaan suuntaan. Leveyden epäsuhta tai käänteinen nauha voi aiheuttaa oireita, jotka näyttävät samanlaisilta kuin liitosvika.
Dokumentoi nauhan leveys, komponenttityyppi, syöttölaitteen malli ja tuotantolinjan sijainti. Nämä tiedot auttavat tunnistamaan kuvioita, jos ongelma toistuu.
Jos ongelma on ajoittainen, toista se käyttämällä kontrolloitua testirullaa sen sijaan, että odotat seuraavaa tuotantohäiriötä. Tarkkaile liitosta, kun se kulkee syöttölaitteen läpi ja kirjaa ylös kohta, jossa liike muuttuu epävakaaksi.
Älä jatka tunnetun huonon liitoksen käyttämistä, jos se voi vahingoittaa syöttölaitetta tai aiheuttaa tuotteen laaturiskin. Kontrolloitu testaus on turvallisempaa ja tuottaa yleensä parempaa diagnostista tietoa.
Ennaltaehkäisy on tehokkaampaa kuin toistuva toipuminen. Vahva ennaltaehkäisyohjelma yhdistää oikeanlaiset varusteet, vakiotyöt, kuljettajan koulutuksen, materiaalin hallinnan, syöttölaitteen huollon ja suorituskyvyn seurannan.
Työohjeissa tulee selittää jokainen vaihe vanhan rullan valmistelusta syöttölaitteen todentamiseen. Sen pitäisi näyttää mihin teippi asetetaan, kuinka suunta vahvistetaan, kuinka liitosmateriaali kiinnitetään ja kuinka lopullinen liitos tarkastetaan.
Ohjeessa tulee myös määritellä, mitä tehdä, kun teippi on vaurioitunut, löytyy väärää materiaalia tai liitos ei täytä visuaalista standardia. Selkeät päätöksentekosäännöt vähentävät improvisaatiota tuotannon aikana.
Hyväksytyt vertailunäytteet auttavat käyttäjiä ymmärtämään eron hyväksyttävän jatkoksen ja viallisen jatkoksen välillä. Näytteet voivat osoittaa oikean kohdistuksen, tasaisuuden, reunan sijainnin, limityksen ja liitosmateriaalin sijoituksen.
Vertailunäytteet ovat erityisen hyödyllisiä uusien toimijoiden koulutuksessa ja yhdenmukaisten standardien ylläpitämisessä eri työvuoroissa.
Tarkasta sekä vanha että uusi teippi ennen liittämistä. Tarkista vaurioituneiden reunojen, likaantumien, muodonmuutosten, puuttuvien taskujen ja peitenauhan huonon kunnon varalta. Älä oleta, että jokainen nauhan pää soveltuu jatkoksi.
Jos teippi on vaurioitunut, leikkaa se puhtaaksi tai noudata tehtaan hyväksymää talteenottomenettelyä. Huonosta teipin päästä aloittaminen lisää nivelvaurion mahdollisuutta.
Säännöllinen puhdistus ja huolto auttavat pitämään paikannus- ja liitosprosessin vakaana. Poista teipin palaset, pöly ja liimajäämät työalueelta koneen toimittajan ohjeiden mukaisesti.
Tarkista leikkausosat, ohjaimet, anturit ja painemekanismit määrätyin väliajoin. Kone, joka menettää asteittain kohdistustarkkuuden, voi aiheuttaa lisää vikoja ennen kuin ongelma tulee ilmeiseksi.
Liitoslaatu ei kompensoi likaista tai vaurioitunutta syöttölaitetta. Syöttölaitteen huoltoon tulee kuulua nauharadan puhdistaminen, ohjaimen liikkeen tarkistaminen, hammaspyörien tarkastus ja epänormaalin syöttövastuksen tarkistaminen.
Tehtaiden tulee tallentaa, keskittyvätkö jatkoksiin liittyvät hälytykset tiettyihin syöttölaitemalleihin tai -asentoihin. Nämä tiedot voivat paljastaa laitteiden huoltoongelmia, jotka on virheellisesti liitetty liitosprosessiin.
Seuraa syöttölaitteen pysähdyksiä, nauhaerotuksia, tukoskohtia, väärän materiaalin tapauksia ja rullan vaihtoon liittyvää operaattorin uudelleenkäsittelyä. Tietojen tulee sisältää nauhan leveys, komponentin tyyppi, syöttölaitteen sijainti, käyttäjä ja siirto mahdollisuuksien mukaan.
Säännöllinen tarkistus auttaa tehdasta tunnistamaan toistuvat syyt. Se myös osoittaa, tuottaako laitepäivitys tai prosessimuutos mitattavissa olevaa parannusta.
Automaatio ei ole ratkaisu kaikkiin liitosongelmiin, mutta se voi vähentää vaihtelua, joka aiheuttaa monia vikoja. Se on erityisen hyödyllinen, kun tehtaalla vaihdetaan usein keloja, käytetään useita vuoroja tai kun on vaikeuksia ylläpitää tasaista manuaalista jatkoslaatua.
Automaattiset laitteet voivat auttaa sijoittamaan nauhat toistettavan viittauksen mukaan. Tämä vähentää käsien sijoittamisesta aiheutuvia kohdistusvirheitä ja tekee lopullisesta liitoksesta johdonmukaisemman käyttäjille.
Kone voi auttaa hallitsemaan liitospainetta, paikkaa tai järjestystä. Tämä vähentää epätasaisen manuaalisen käsittelyn aiheuttamien heikkojen liitosten todennäköisyyttä.
Automaatio tarjoaa selkeämmän prosessin koulutukseen ja auditointiin. Käyttäjät noudattavat samaa koneen työnkulkua, ja esimiehet voivat tarkastella ongelmia määritettyä toimintajaksoa vasten.
Automaatiota arvioivien tehtaiden tulee edelleen testata laitteita oikeilla teipeillä ja syöttölaitteilla. Sopivan koneen on vastattava tuotantomateriaaleja ja tuettava vaadittua vaihtoprosessia.

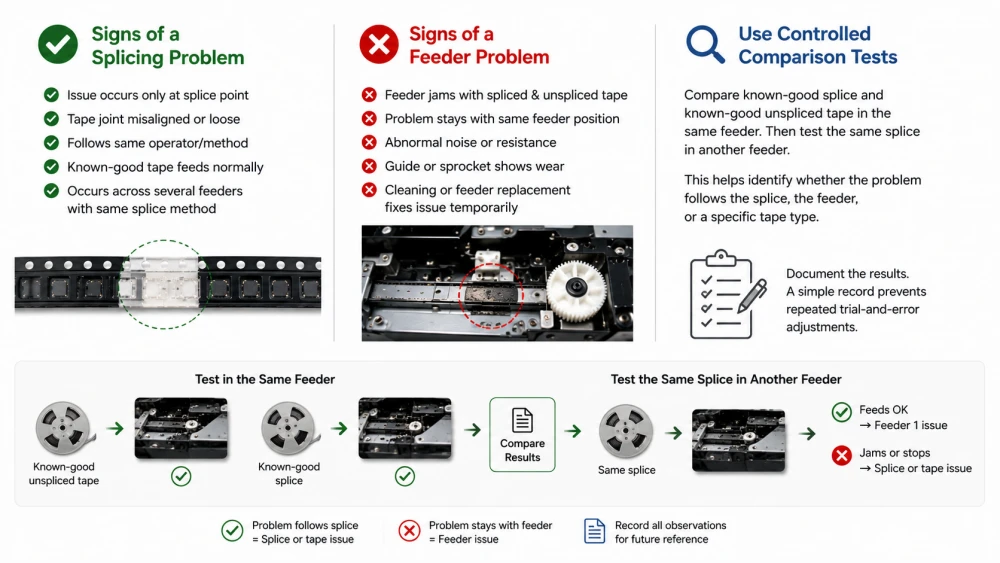

Jatko- ja syöttöhäiriöt voivat aiheuttaa samanlaisia oireita, joten diagnoosin tulee olla järjestelmällistä. Liitosmenetelmän vaihtaminen, kun todellinen ongelma on kulunut syöttölaite, ei ratkaise ongelmaa.
Ongelma ilmenee vain, kun nauha saavuttaa liitoskohdan.
Nauhaliitos on näkyvästi vinossa tai löysällä.
Ongelma seuraa samaa liitosoperaattoria tai -menetelmää.
Tunnettu hyvä teippi syöttää normaalisti saman syöttölaitteen kautta.
Ongelma ilmenee useissa syöttölaitteissa, jotka käyttävät samaa liitosmenetelmää.
Syöttölaite jumiutuu sekä jatkos- että jatkoteipillä.
Ongelma pysyy samassa syöttölaitteen asennossa.
Syöttölaitteessa on epänormaalia ääntä tai vastusta.
Ohjaimessa tai hammaspyörässä näkyy näkyvää kulumista.
Puhdistus tai syöttölaitteen vaihto ratkaisee ongelman tilapäisesti.
Hyödyllisin testi on verrata tunnettua hyvää jatkosta ja tunnettua hyvää jatkostamatonta nauhaa samassa syöttölaitteessa. Testaa sitten sama jatkos toisessa syöttölaitteessa. Tämä auttaa tunnistamaan, johtuuko ongelma jatkos, syöttölaite vai tietty nauhatyyppi.
Dokumentoi tulokset muistiin luottamisen sijaan. Yksinkertainen vianetsintätietue voi estää toistuvat yritys ja virhe -säädöt.
Yleisimpiä SMT-liitosongelmia ovat nauhan kohdistusvirhe, heikot liitokset, syöttölaitteen tukokset, väärä nauhan suunta, epävakaa komponenttien syöttö, väärän materiaalin lataus ja epäjohdonmukainen käyttäjän suorittaminen. Nämä ongelmat voivat aiheuttaa tuotannon seisokkeja, syöttöhälytyksiä, komponenttijätettä ja sijoitusten laaturiskejä.
Tehokas ennaltaehkäisy alkaa puhtaan teipin valmistelusta, tarkasta kohdistuksesta, sopivista liitosmateriaaleista, syöttölaitteiden yhteensopivuuden tarkistuksista, vakiotyöohjeista sekä koneen ja syöttölaitteen säännöllisestä huollosta. Kun ongelma ilmenee, käytä strukturoitua SMT-jatkosliitoksen vianmääritystä selvittääksesi, onko syy jatkos, syöttölaite, materiaali vai toimintatapa.
Tehtaissa, joissa kela vaihdetaan usein tai tuotantopaine on korkea, automaattinen jatkosjärjestelmä voi parantaa toistettavuutta ja vähentää käyttäjästä riippuvaa vaihtelua. Koko prosessia tulisi pitää osana laajempaa SMT-materiaalinvaihtostrategiaa.
Valvomalla jatkoksiin liittyviä vikoja ja korjaamalla niiden perimmäisiä syitä SMT-valmistajat voivat vähentää komponenttien nauhaliitosvirheitä , parantaa syöttölaitteen vakautta ja ylläpitää luotettavampaa komponenttien syöttöä sijoituslinjalle.
Yleisimmät SMT-liitosongelmat ovat nauhan kohdistusvirhe, heikot tai irrotetut jatkosliitokset, syöttölaitteen tukokset, väärä nauhan suunta, epävakaa komponenttien syöttö, väärän materiaalin lisäys ja epäjohdonmukainen jatkoksen laatu käyttäjien välillä. Nämä ongelmat voivat johtua nauhan huonosta valmistelusta, väärästä liitosmateriaalista, syöttölaitteen tilasta, käyttäjän virheestä tai jatkoksen ja syöttölaitteen välisestä yhteensopimattomuudesta.
SMT-jatkoliitos voi epäonnistua syöttölaitteen sisällä, koska se on liian paksu, heikko, kohdistettu väärin, likaantunut tai sopimaton syöttöreitille. Liitos voi myös epäonnistua, jos kantonauhan reuna on vaurioitunut tai liitosmateriaalia ei ole levitetty oikein. Testaa liitos varsinaisella syöttölaitteella ja tarkasta sekä liitoksen että syöttölaitteen kunto vianmäärityksen aikana.
Komponenttinauhan jatkosvauriot voidaan estää käyttämällä puhtaita ja vahingoittumattomia nauhan päitä, kohdistamalla nauhat tarkasti, valitsemalla sopivan liitosmateriaalin, tarkistamalla nauhan suunnan ja testaamalla jatkos varsinaisen syöttölaitteen läpi. Vakiotyöohjeet, kuljettajan koulutus, säännöllinen huolto ja automaattiset liitoslaitteet voivat parantaa toistettavuutta entisestään.
SMT-jatkosliitoksen vianmääritystä varten on ensin selvitettävä, missä vika ilmenee. Tarkista nauhan päät, liitosmateriaali, nauhan suunta, liitospaksuus ja kohdistus. Tarkista sitten syöttölaite likaantumisen, kulumisen tai epänormaalin kestävyyden varalta. Vertaa ongelmaliitosta tunnettuun hyvään jatkokseen ja kirjaa nauhan leveys, syöttölaitteen sijainti, komponenttityyppi ja käyttöolosuhteet.
Automaattinen SMT-liitoskone voi vähentää monia manuaalisen kohdistuksen, epäjohdonmukaisen liitospaineen ja käyttäjän vaihtelun aiheuttamia ongelmia, mutta se ei voi estää jokaista vikaa. Väärät materiaalit, vaurioitunut teippi, sopimattomat syöttöolosuhteet, huono huolto tai väärät koneen asetukset voivat silti aiheuttaa ongelmia. Automaatio toimii parhaiten, kun se yhdistetään materiaalin todentamiseen, koulutukseen ja syöttölaitteiden huoltoon.
