Täysin automatisoitu SMT -ratkaisu LED -valaistussovelluksiin

LED -valaistus PCBA -sovellukset: Ajon tehokkuus ja tarkkuus elektroniikassa

Globaali siirtyminen kohti energiatehokkuutta ja älykkäitä valaistusjärjestelmiä on kulkenut LED -valaistusmarkkinat elektroniikan valmistuksen eturintamaan. Tämän muutoksen ytimessä on LED -valaistus PCBA (painettu piirilevyn kokoonpano), joka varmistaa luotettavuuden, kestävyyden ja optimaalisen suorituskyvyn.

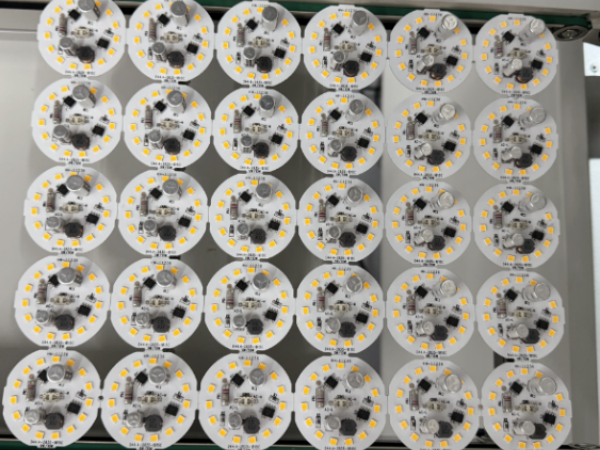

LED -lamppu PCBA

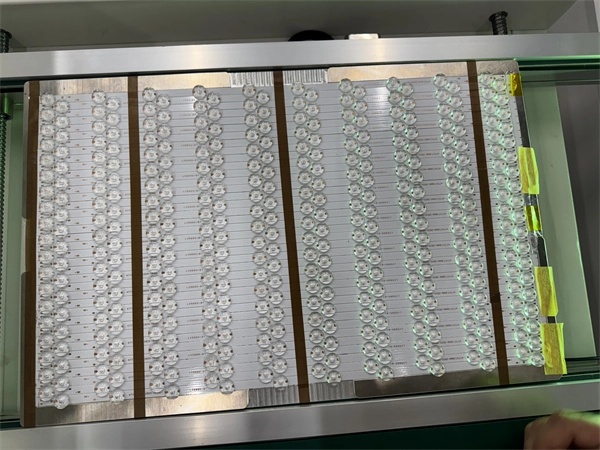

LED -valot PCBA

LED PCBA on välttämätön monenlaisissa valaistustuotteissa, mukaan lukien:

• DOB LED PCBA (ohjain lauta) : virtaviivainen virran integrointi kompakteille ja tehokkaille malleille.

• LED -linssi PCBA: Tarjoa tarkan optisen ohjauksen katuvalaisimille ja arkkitehtoniselle valaistukselle.

• Paneelivalo PCBA: Suunniteltu yhtenäiseen valaistukseen kaupallisissa ja asuinalueissa.

• D Ownlight and Bulb PCBA: Käytetään tehokkaassa katossa ja yleiskäyttöisessä valaistuksessa.

• Streetlight PCBA: Suunniteltu täyttämään tiukat ulkoilmaluotettavuusvaatimukset.

Olipa kyse katuvalaisimista, lamppuista, alamäkeistä tai paneeleista, LED -PCBA: ien laatu ja tarkkuus vaikuttavat suoraan tuotteiden elinkaariin ja energiatehokkuuteen. Valmistajille suuren määrän, suuren tarkkuuden PCBA-tuotannon varmistaminen on elintärkeää kilpailukykyisenä LED-valaistusteollisuudessa.

ICT Smart Factory -ratkaisut täydelliseen LED -valaistustuotantoon

Otetaan esimerkkinä LED -tuotteiden todellinen tuotanto: tuotteen enimmäiskoko on 510 mm * 330 mm; Tuotetietojen mukaan ja todellinen prosessitarpeet asiakkaat määrittävät seuraavan ohjelmalinjan ottaen huomioon tuotantoprosessin ja tehokkuuden vaikeudet.

LED-valaistuksen PCBA-tuotannon monipuolisten tarpeiden tyydyttämiseksi ICT tarjoaa täysin automatisoidun SMT-ratkaisun, jolla on nopea, erittäin tarkka ja erittäin joustavat kokoonpanomistukset.

✔️ SMT -prosessivirta:

• Juotospastatulostus → Tulostustarkastus → Komponenttien sijoittaminen → Refow -juotos → Optinen tarkastus

✔️ Linssin kiinnitysprosessin virtaus:

• UV -liiman annostelu PCBA → linssin kiinnitys → UV -liiman kovetus

✔️ Pinnoitusprosessin virtaus:

• Konformaalinen pinnoitesovellus PCBA → UV -tarkastus → UV -kovetus

✔️ LED -lampun kokoonpanoprosessin virtaus:

• LED -lampun kokoonpano → Ikääntymistesti → Lopullinen pakkaus

SMT -linjan kokoonpano

• Levyn kuormaaja ——————————————— PCB Lataus

• Juotos liitä tulostin ——————————— Ulos liitä tulostaminen

• PCB -kuljetin ————————————————— - PCB Siirrä

• SPI (juotospasta tarkastus) ——————— Uutos liitä laatutarkastus

• Hylkää kuljetin ————————————— PCB: n lajittelu

• Valitse ja paikkakone --—————————— - Komponenttien sijoittelu

• Kuljetin ————————————————— - PCB Siirrä

• Refrow -uuni ———————————————— - Uudelleenjuote

• Jäähdytyskuljetin ————————————— PCB -jäähdytyssiirto

• AOI (automaattinen optinen tarkastus) ——— optinen tarkastus

• Ng/OK Unloader ————————————— - PCB -kokoelma (pass/fane lajittelu)

Asiakkaan tehdasasettelun ja kunnostusolosuhteiden perusteella optimoimme tuotantolinjajärjestelyn minimoimaan muutokset päävoimaloihin, ilmansyöttöputkiin ja pakokaasun tuuletuskanaviin. Varmistamme esteettisesti miellyttävän yleisen asettelun, pidimme myös näkyvyyttä vierailijoiden kävelyteille, jolloin asiakkaat voivat selvästi tarkkailla tuotantoympäristöä. Seurauksena on, että SMT -linja, linssin kiinnityslinja, pinnoituslinja ja LED -lampun kokoonpanolinja säädettiin huolellisesti ja asetettiin uudelleen vastaavasti.

Henkilöstön jakaminen

Perustuen tuotantolinjan kokoonpanoon ja tuotevaatimuksiin, koko linjan henkilöstön jakaminen on seuraava:

• Insinöörit : 2

• Operaattorit : 8–10 (SMT & Coating & Assembly)

• Laadunvalvonta (QC) henkilökunta : 5 (SMT & Coating & Assembly)

Henkilöstön todellista lukumäärää voidaan säätää joustavasti tiettyjen tuotetyyppien ja tuotantotarpeiden mukaan.

Ratkaisutiedot

LED -valaistustuotantolinja - todellinen tehdasmateriaali

Katso kuinka ICT: n automaattinen SMT -linja käyttää LED -valmistuksen tulevaisuutta:

Teknisten haasteiden voittaminen LED -PCBA -valmistuksessa

LED -tuotteilla on usein suuria tarkkuuden, luotettavuuden ja monipuolisten komponenttien yhteensopivuuden vaatimuksia. ICT Smart Factory -ratkaisu vastaa suoraan alan suurimpiin tuotantohaasteisiin:

1. Tarkkuusasennus

Korkean tarkkuuden sijoittaminen (± 30 μm) käyttämällä japanilaisia ​​ja korealaisia ​​nouto- ja paikkakoneita varmistaa, että LED-helmet ja linssit on asennettu tarkasti PCB: iin.

2. komponenttien monimuotoisuus

Monimuotoisten komponenttien ja -muotojen käsittelemiseksi kaksisäikeiset liuokset (Juki + Hanwha) mahdollistaa sekä hienoja että tilaa vieviä komponentteja tehokkaasti.

3. Juotos liitä tulostuslaatu

Tarkkuustulostimet ja liitäntämahdollisuudet (lämpeneminen ja keskipakoiden sekoitus) varmistavat optimaalisen stensiilitulostuksen ja minimaaliset viat.

4.

Lyra622 -reflöwuuni tarjoaa yhtenäiset lämpöprofiilit ja lempeän lämmönsiirron herkkien komponenttien suojaamiseksi.

5. Lämmön hajoamisen hallinta

Asteittainen nousu reflöwuunissa ja pienen silmukan kuuman ilman jakautumisessa minimoi lämpöisku juottamisen aikana.

6. Tuotannon tehokkuus

Räätälöidyt tuotantolinjat vastaavat erilaisia ​​tuotteiden monimutkaisuutta, tasapainotuskustannuksia ja tuotantoa.

7. Laadunvarmistus

SPI- ja AOI -koneilla varustettu linja varmistaa yhdenmukaisen tuotteen laadun jokaisen vaiheen läpi.

8. Hallittu ympäristö

Puhdashuoneen asetukset ISO 14644 -standardien mukaisesti lämpötilan hallintaan (24 ± 2 ° C) ja kosteus (40%–60%) varmistaa optimaaliset prosessiolosuhteet.

Kumppanin kanssa ICT: n kanssa - luotettava LED PCBA -ratkaisuntarjoaja

ICT on sitoutunut tarjoamaan luotettavia, paikallisia palveluita asiakkaille maailmanlaajuisesti, kun SMT -tekniikka ja LED -sovellusratkaisut ovat vuosikymmenien ajan asiantuntemusta. Valmistatko korkean suorituskyvyn LED-lamppuja, paneelivaloja tai älykkäitä katuvaloja, täysin automatisoitu ratkaisumme tarjoaa tarkkuuden, skaalautuvuuden ja tuen, jota tarvitset valaistusmarkkinoiden johtamiseen.

Ota yhteyttä nyt mukauttaaksesi LED PCBA -tuotantolinjan >>
