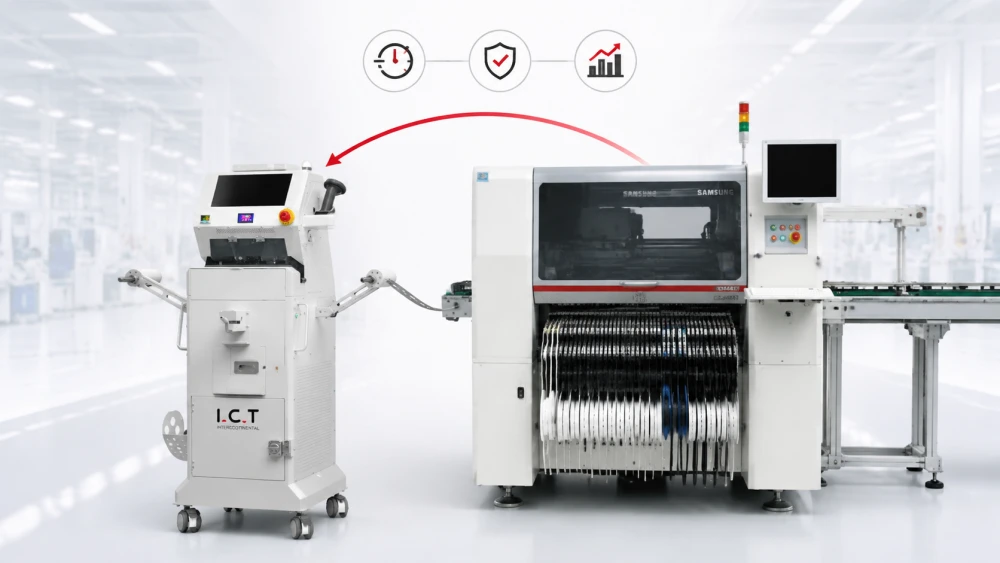

SMT-jatkoskoneet vähentävät poiminta- ja asennuskatkoksia antamalla käyttäjien kytkeä uuden komponenttikelan ennen kuin nykyinen kela loppuu kokonaan. Sen sijaan, että tuotantolinja pysäyttäisi sijoituskoneen kelan vaihtoa varten, tuotantolinja voi jatkaa komponenttien syöttämistä vanhan ja uuden teippien välisen hallitun liitoksen kautta.
Monille SMT-tehtaille kelan vaihto näyttää pieneltä tehtävältä. Todellisuudessa toistuvista rullan pysäytyksistä voi tulla yksi piilotetuista syistä alhaiseen siiman käyttöön. Jokaisen materiaalinvaihdon aikana menetetty muutama minuutti ei ehkä vaikuta vakavalta, mutta kun sama ongelma ilmenee useissa syöttölaitteissa ja useissa vuoroissa, kokonaisseisokeista voi tulla merkittävä.
Tässä artikkelissa kerrotaan, kuinka SMT-liitoskoneet auttavat vähentämään SMT-koneiden seisokkeja , miksi jatkuva komponenttien syöttöjärjestelmä on tärkeä nykyaikaisessa tuotannossa ja kuinka jatkuva SMT-materiaalin vaihto voi parantaa poiminta- ja paikkalinjan suorituskykyä.
Poiminta- ja sijoituskone riippuu vakaasta komponenttien saatavuudesta. Jos syöttölaite ei toimita komponentteja ajoissa, kone voi odottaa, hidastaa tai pysähtyä. Kelan vaihto on yksi yleisimmistä syistä keskeytykseen, koska jokaista komponenttirullaa on rajoitettu määrä.
Kun kela on lähes tyhjä, käyttäjän on valmisteltava seuraava kela ja varmistettava, että oikea materiaali on ladattu. Jos tämä prosessi on hidas tai huonosti hallittu, sijoituskone voi menettää tuottoaikaa. Nopeissa SMT-tuotannossa tämä on erityisen kallista, koska sijoituskone on usein yksi linjan tärkeimmistä tuottavuuskeskuksista.
Yksi suora syy seisokkiin on materiaalin loppuminen. Kun nykyinen kela loppuu eikä seuraava kela ole valmis, syöttölaite ei voi jatkaa komponenttien toimittamista. Kone voi sitten pysähtyä, kunnes käyttäjä on suorittanut vaihdon.
Tämä viive ei ole vain uuden kelan asentamiseen tarvittava aika. Se voi sisältää myös kävelyaikaa, oikean materiaalin etsimistä, kelan etiketin tarkistamista, nauhan valmistelua, syöttölaitteen langoitusta ja tuotannon uudelleen aloittamista. Jos linjassa on monia paljon kuluttavia komponentteja, tämä ongelma voi esiintyä toistuvasti koko työvuoron ajan.
Edes taitavat operaattorit eivät voi olla kaikkialla kerralla. Monissa tehtaissa yksi käyttäjä voi valvoa useita koneita, syöttölaitteita tai materiaaliasemia. Jos useat rullat vaativat huomiota samanaikaisesti, vasteajasta tulee pullonkaula.
Manuaaliset vastausviiveet ovat yleisiä kiireisinä tuotantokausina. Käyttäjä ei ehkä huomaa lähes tyhjää kelaa riittävän aikaisin, tai hän saattaa käsitellä uutta vaihtoa, kun syöttölaite pysähtyy. Parempi liitosprosessi auttaa vähentämään painetta, koska uusi kela voidaan valmistella ja liittää ennen pysähtymistä.
Koneen pysäytys ei aina rajoitu itse rullan vaihtoon. Pysähdyksen jälkeen käyttäjän on ehkä vahvistettava syöttölaitteen tila, poistettava hälytykset, tarkistettava materiaalivirta ja varmistettava, että sijoittelu voi jatkua oikein. Tämä aiheuttaa uudelleenkäynnistyshäviön.
Kun pysähdyksiä tapahtuu usein, linja menettää rytmin. Operaattorit käyttävät enemmän aikaa reagoidakseen hälytyksiin sen sijaan, että he olisivat johtaneet prosessia etukäteen. Tämä on yksi syy, miksi tehtaat etsivät tapoja estää keloihin liittyvät pysähtymiset sen sijaan, että vastaisivat niihin nopeammin.

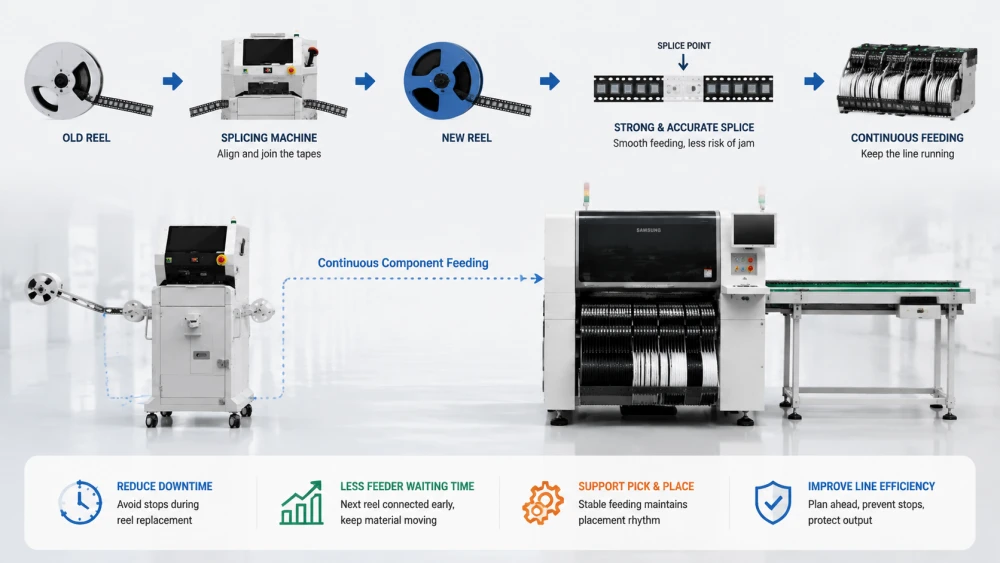

SMT-liitoskone tukee jatkuvaa komponenttien syöttöä yhdistämällä yhden komponenttinauhan pään seuraavan rullan alkuun. Syöttölaite voi sitten vetää kytkettyä nauhaa eteenpäin, jolloin komponenttien syöttö voi jatkua vaihtopisteen läpi.
Tämä prosessi muuttaa kelan vaihdon pysäytys- ja uudelleenkäynnistystehtävästä suunnitelluksi siirtymäksi. Tavoitteena ei ole vain nopeampi käsittely. Tavoitteena on, että materiaali liikkuu syöttölaitteen läpi keskeyttämättä sijoitusprosessia.
SMT-liitoskoneen ydintoiminto on nauhaliitos. Käyttäjä valmistelee jäljellä olevan nauhan vanhasta kelasta ja aloitusnauhan uudesta kelasta. Kone auttaa kohdistamaan ja yhdistämään ne, jotta syöttölaite voi jatkaa syöttämistä.
Luotettavan jatkoksen on oltava riittävän vahva kulkeakseen syöttölaitteen läpi ja riittävän tarkka säilyttääkseen nauhan tasaisen liikkeen. Jos liitos on heikko, se voi irrota. Jos se on kohdistettu väärin, se voi aiheuttaa vastusta tai tukoksia. Tästä syystä jatkosten laadulla on suora vaikutus seisokkien vähentämiseen.
Syöttölaitteen odotusaika tapahtuu, kun sijoituskone on valmis toimimaan, mutta syöttölaite ei voi toimittaa komponentteja. Liittäminen auttaa lyhentämään odotusaikaa, koska seuraava kela yhdistetään ennen kuin nykyinen nauhapolku tyhjenee.
Sen sijaan, että odottaisi rullan täyttä vaihtoa, syöttölaite saa jatkuvan nauhapolun. Tämä on erityisen hyödyllistä nopeasti liikkuville materiaaleille, kuten pienille passiivisille komponenteille, jotka kuluvat nopeasti suurien volyymien tuotteissa.
SMT -sijoituslaitteisto riippuu ennustettavasta syöttölaitteen toiminnasta. Kun komponenttien syöttö on vakaa, kone voi säilyttää suunnitellun sijoitusrytmin. Kun syöttö keskeytyy, koko linja voi menettää tehon.
Jatkuvaa syöttöä tukemalla jatkoskoneet suojaavat sijoitusvaiheen suorituskykyä. Ne auttavat käyttäjiä hallitsemaan materiaalivirtaa ennen kuin siitä tulee koneen pysähdys, mikä on tehokkaampi tapa kuin reagoida sen jälkeen, kun linja on jo pysähtynyt.
Nonstop SMT-materiaalinvaihto tarkoittaa komponenttikelojen vaihtamista tai yhdistämistä aiheuttamatta pitkiä sijoituskatkoja. Se ei tarkoita, etteikö operaattori olisi mukana. Se tarkoittaa, että vaihtoprosessi suunnitellaan, ohjataan ja saatetaan päätökseen tuotannon jatkuessa niin pitkälle kuin mahdollista.
SMT-liitoskone on yksi tärkeimmistä työkaluista, jotka tekevät tämän mahdolliseksi. Sen avulla uusi kela voi tulla osaksi nykyistä nauhapolkua ennen kuin vanha kela on valmis.
Prosessi alkaa tiedostamisesta. Käyttäjien on tiedettävä, mitkä rullat ovat lähellä tyhjiä, ja valmistella seuraava kela etukäteen. Joissakin tehtaissa tämä voidaan tehdä silmämääräisellä tarkastuksella. Edistyneemmissä järjestelmissä materiaalin seuranta tai viivakoodiseuranta voivat auttaa tunnistamaan tulevat muutokset.
Varhainen valmistelu on tärkeää, koska liittäminen on tehokkainta, kun se tapahtuu ennen kuin syöttölaite pysähtyy. Jos käyttäjä odottaa, kunnes kela on jo loppunut, mahdollisuus jatkuvaan vaihtoon vähenee.
Seuraava vaihe on valmistella oikea komponenttikela. Tämä sisältää osanumeron, spesifikaatioiden, erätietojen ja syöttölaitteen määrityksen tarkistamisen. Materiaalin tarkistaminen on tärkeää, koska nopea vaihto on hyödyllinen vain, jos oikea komponentti on ladattu.
Tämä vaihe olisi standardoitava. Operaattoreiden ei pitäisi luottaa pelkästään muistiin tai ulkonäköön, varsinkin kun samalla linjalla käytetään samanlaisia keloja. Selkeä varmennusprosessi auttaa estämään väärän materiaalin lataamisen.
Kun vaihtokela on vahvistettu, vanhat ja uudet nauhat yhdistetään. Jatkokone auttaa nauhojen sijoittamisessa ja vakaan liitoksen luomisessa. Tässä automaattiset laitteet voivat vähentää manuaalista vaihtelua ja parantaa johdonmukaisuutta.
Eri menetelmiä vertaileville tehtaille manuaalisen ja automaattisen käsittelyn ero on tärkeä. Yksityiskohtainen vertailu on saatavilla tässä artikkelissa SMT-nauhaliitosmenetelmien vaihtoehdoista.
Kun liitos on valmis, syöttölaite jatkaa liitetyn teipin vetämistä. Jos jatkos on tarkka, siirtymisen vanhasta kelasta uuteen tulee olla sujuvaa. Sijoituskone pystyy vastaanottamaan komponentteja mahdollisimman vähän keskeytyksettä.
Tämä on keskeytymättömän SMT-materiaalinvaihdon tärkein arvo. Sen sijaan, että tehdas käsittelisi kelan vaihtoa hätäpysäytyksenä, se käsittelee sitä kontrolloituna tuotantovaiheena.

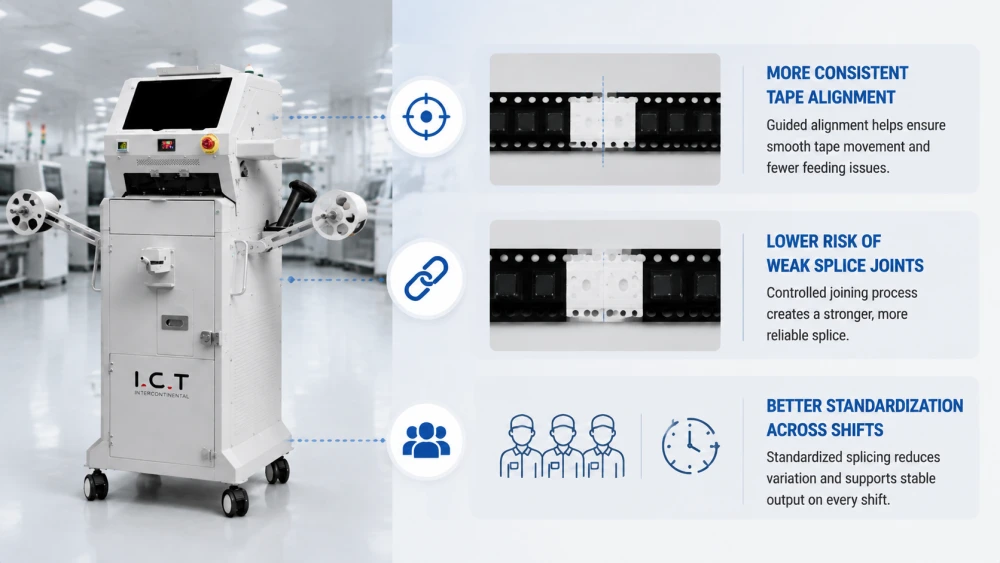

Inhimillinen virhe on yksi SMT-materiaalinkäsittelyn seisokkien piilotetuista syistä. Kokeneetkin käyttäjät voivat tehdä virheitä, kun he ovat väsyneitä, kiireisiä tai hallitsevat useita syöttölaitteita samanaikaisesti. Automaattinen liitos vähentää tätä riskiä standardoimalla prosessin herkimmät osat.
Kone ei korvaa prosessikuria, mutta tekee oikean toiminnan helpommaksi ja toistettavimmaksi. Tämä on tärkeää tuotantoympäristöissä, joissa sama tehtävä on suoritettava monta kertaa vuorossa.
Nauhan kohdistus on kriittinen. Jos kahta teippiä ei ole kohdistettu oikein, jatkos ei välttämättä liiku tasaisesti syöttölaitteen läpi. Virheellinen kohdistus voi aiheuttaa nauhan vastusta, syöttövirheitä tai äkillisen pysähtymisen vaihdon jälkeen.
Automaattinen jatkoslaitteisto auttaa ohjaamaan nauhan oikeaan asentoon. Tämä tekee tuloksesta vähemmän riippuvaisen käden liikkeestä ja käyttäjän harkinnasta. Ajan myötä tämä johdonmukaisuus voi vähentää syöttöhäiriöiden määrää, jotka liittyvät huonoon silmukointiin.
Heikko jatkosliitos voi irrota ruokinnan aikana. Kun näin tapahtuu, syöttölaite menettää materiaalin jatkuvuuden ja linja saattaa pysähtyä. Manuaalinen liitos voi aiheuttaa epäjohdonmukaisen liitoslujuuden, jos käyttäjä käyttää epätasaista painetta tai käyttää jatkosmateriaalia väärin.
Automaattinen liitos auttaa hallitsemaan liitostoimintoa. Tulos on yleensä vakaampi ja toistettavampi, mikä on tärkeää tuotantolinjoille, joilla ei ole varaa toistuviin syöttöhälytyksiin.
Monet SMT-tehtaat työskentelevät useissa vuoroissa. Jos jokainen käyttäjä käyttää hieman erilaista manuaalista menetelmää, liitoksen laatu voi vaihdella työvuorosta toiseen. Tämä tekee seisokkien ennustamisesta ja vianmäärityksestä vaikeampaa.
Automaattinen liitos luo standardoidumman prosessin. Kuljettajat tarvitsevat vielä koulutusta, mutta kone auttaa pitämään päätoiminnan johdonmukaisena. Tämä on hyödyllistä tehtaille, jotka haluavat vakaan tuotannon päivä- ja yövuoroissa.
On helppo ajatella, että mikä tahansa jatkos on hyvä niin kauan kuin nauha on kytketty. Todellisessa tuotannossa jatkosten laatu määrittää, lyhenevätkö seisokit todella. Nopea mutta huono jatkos voi yksinkertaisesti siirtää ongelman vaihtoasemalta syöttölaitteeseen.
Hyvä jatkoslaatu tarkoittaa, että liitos voi kulkea syöttölaitteen läpi aiheuttamatta vastusta, syöttöhäiriötä tai nauhan irtoamista. Jatkoliitoksen on oltava vahva, tasainen ja tarkasti kohdistettu.
Jos jatkos tarttuu syöttölaitteen sisään, siima voi pysähtyä joka tapauksessa. Siinä tapauksessa tehdas ei ole poistanut seisokkeja. Se on vain viivästyttänyt sitä. Tästä syystä jatkosten laatua tulisi mitata syöttölaitteen suorituskyvyllä, ei vain liitoksen ulkonäön perusteella.
Käyttäjien tulee valvoa, kulkevatko liitetyt nauhat sujuvasti syöttölaitteen läpi. Jos tietyt nauhaleveydet, materiaalit tai operaattorit aiheuttavat lisää ongelmia, prosessia on tarkistettava ja parannettava.
Kantonauhan liike vaikuttaa komponenttien poimintaasentoon. Jos jatkos aiheuttaa epävakaa syöttöä, sijoituspää ei välttämättä poimi komponentteja oikein. Tämä voi johtaa puuttuviin komponentteihin, sijoitusvirheisiin tai konehälytyksiin.
Hyvä liitosprosessi suojaa sekä käytettävyyttä että sijoittelun laatua. Tästä syystä tehtaiden tulisi käsitellä jatkoksia osana syöttölaitteen suorituskyvyn valvontaa, ei vain materiaalinkäsittelytehtävänä.
Eri syöttölaitteilla voi olla erilaiset toleranssitasot jatkoksen paksuudelle, nauhan jäykkyydelle tai liitosmateriaalille. Jatkos, joka toimii yhdessä syöttölaitetyypissä, ei välttämättä toimi yhtä hyvin toisessa.
Ennen liitosmenetelmän standardointia tehtaiden tulee varmistaa, että liitos voi kulkea linjalla käytettävien todellisten syöttölaitteiden läpi. Tämä käytännön testi on arvokkaampi kuin menetelmän päättäminen vain koneen spesifikaatioiden perusteella.

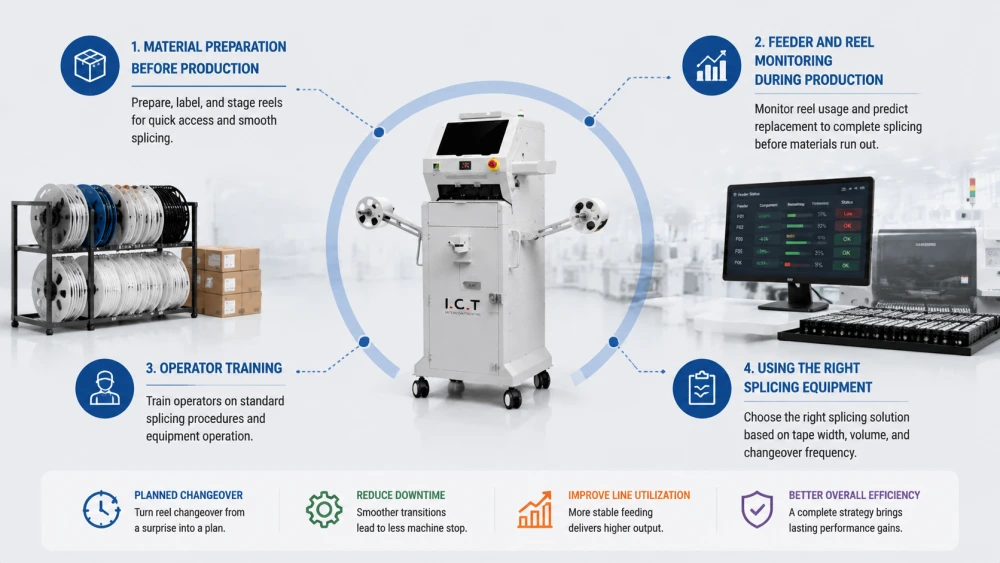

SMT-jatkoskone ei ole ainoa tekijä seisokkien vähentämisessä. Se toimii parhaiten yhdistettynä hyvään materiaalisuunnitteluun, syöttölaitteiden hallintaan, kuljettajien koulutukseen ja tuotannon seurantaan.
Sillä on kuitenkin tärkeä rooli, koska kelan vaihto on toistuva tapahtuma. Toistuvan tapahtuman parannuksella voi olla suuri kokonaisvaikutus ajan mittaan.
Seisokkien vähentäminen alkaa ennen linjan alkua. Materiaalit tulee valmistella, merkitä ja lavastella tavalla, joka tukee nopeaa pääsyä tuotannon aikana. Jos seuraavaa kelaa ei löydy nopeasti, ei edes paras liitoskone pysty ratkaisemaan ongelmaa täysin.
Tehtaiden tulee järjestää vaihtokelat tuotantosuunnitelman ja syöttöluettelon mukaisesti. Tämä helpottaa käyttäjien valmistaa jatkokset ennen kuin materiaali loppuu.
Operaattoreiden tulee tietää, mitkä kelat todennäköisesti loppuvat pian. Tämä voi perustua silmämääräiseen tarkastukseen, komponenttien kulutuskirjanpitoon tai tuotannonhallintajärjestelmiin. Mitä aikaisemmin käyttäjä tietää, sitä helpompi on tehdä sileä liitos.
Hyvä seuranta muuttaa kelan vaihdon yllätyksestä suunnitelluksi toimenpiteeksi. Tämä on yksi tärkeimmistä syistä, miksi liitoslaitteet tukevat linjojen korkeampaa käyttöastetta.
Oikea laite riippuu nauhan leveydestä, tuotantomäärästä, kuljettajan työmäärästä ja vaihtotiheydestä. Tuotantolinjoilla, joissa keloja vaihdetaan usein, älykäs SMT-rullaliitosratkaisu voi tarjota paremman tasaisuuden ja nopeamman materiaalin siirtymisen kuin manuaalinen käsittely.
Tehtaiden tulisi arvioida jatkoslaitteet todellisten tuotantoongelmien perusteella. Paras kone ei aina ole monimutkaisin. Se ratkaisee linjan todelliset seisokkien syyt.
Tehtaiden tulee mitata tulokset ennen käyttöönottoa ja sen jälkeen, jotta ne voivat tietää, toimivatko liitoslaitteet. Ilman mittausta seisokkien vähentäminen voi tuntua paremmalta, mutta sitä on vaikea todistaa.
Tavoitteena on yhdistää liitosteho todelliseen linjalähtöön. Tämä auttaa tuotantojohtajia perustelemaan laiteinvestointeja ja tunnistamaan lisäparannuksia.
Aloita mittaamalla, kuinka kauan rullan vaihto kestää nykyisellä menetelmällä. Sisällytä valmistelu, nauhan liittäminen, syöttölaitteen palautus ja uudelleenkäynnistysaika. Vertaa sitten tätä aikaa, joka tarvitaan liitoskoneen käyttöönoton jälkeen.
Tämä mittaus tulisi tehdä useille toimijoille ja vuoroille. Yksi testi ei välttämättä edusta todellista tehdastilannetta. Automatisoinnin arvo näkyy usein selvemmin, kun vaihtelua vähennetään toistuvien toimintojen aikana.
Tehtaiden tulee myös kirjata ylös, kuinka usein syöttölaitteen pysähdykset liittyvät tyhjiin rulliin, huonoihin jatkoksiin tai materiaalin valmisteluviiveisiin. Nämä tietueet osoittavat, ratkaiseeko liitosprosessi oikean ongelman.
Jos syöttölaitteen pysähtyminen jatkuu automatisoinnin jälkeen, syynä voi olla väärä materiaalin valmistelu, teippivaurio, syöttölaitteen kunto tai käyttäjän koulutus. Tiedot auttavat tunnistamaan seuraavan parannusvaiheen.
Linjojen käyttöaste osoittaa, kuinka paljon käytettävissä olevaa tuotantoaikaa todella käytetään tuottavaan toimintaan. Jos jatkos vähentää toistuvia pysähdyksiä, linjan käyttöasteen pitäisi parantua.
Pienelläkin prosentuaalisella parannuksella voi olla merkitystä suuren volyymin tuotannossa. Mitä useammin siima vaihtaa keloja, sitä suurempi on mahdollinen hyöty jatkuvasta SMT-materiaalin vaihdosta.
SMT-jatkoskone on arvokkain, kun kelan vaihto tapahtuu riittävän usein tuotantotehoon vaikuttamiseksi. Se on arvokasta myös silloin, kun kuljettajan työmäärä on suuri tai kun tehdas tarvitsee standardoidumpaa materiaalinkäsittelyä.
Kaikilla tuotantolinjoilla ei ole samaa tarvetta. Pieni prototyyppilinja ei välttämättä hyödy niin paljon automaatiosta kuin suuri volyymilinja. Päätöksen tulee perustua seisokkien todellisiin kustannuksiin ja vaihtotapahtumien tiheyteen.
Joitakin komponentteja käytetään suuria määriä ja ne loppuvat nopeasti. Nämä materiaalit luovat usein kelan vaihtopisteitä. Jatkoliitos on erityisen hyödyllinen näille syöttölaitteille, koska jokainen tallennettu vaihto voi suojata tuotantoaikaa.
Suuren volyymin linjat ovat herkempiä seisokkeille, koska sijoituskoneen odotetaan käyvän jatkuvasti. Mikä tahansa pysäytys vähentää tehoa. Jatkuva komponenttien syöttöjärjestelmä auttaa pitämään linjan lähempänä suunniteltua kapasiteettia.
Monivuorotuotannossa prosessin johdonmukaisuus on tärkeää. Automaattinen liitos auttaa vähentämään eroja kuljettajien ja vuorojen välillä. Tämä tekee seisokkien hallinnasta ennakoitavamman.
Kun toimitusaikataulut ovat tiukat, toistuvat pienet pysähdykset voivat aiheuttaa tuotantoriskin. Jatkokoneet auttavat vähentämään vältettäviä keskeytyksiä ja helpottavat linjan hallintaa paineen alaisena.
SMT-jatkoskoneet vähentävät poiminta- ja asennuskatkoksia tekemällä kelan vaihdosta nopeamman, kontrolloidumman ja vähemmän häiritsevän tuotantoa. Sen sijaan, että odottaisivat rullan loppumista ja pysäyttäisivät sitten siiman, käyttäjät voivat kytkeä seuraavan rullan etukäteen ja ylläpitää jatkuvaa komponenttien syöttöä.
Tärkeimmät edut tulevat syöttölaitteen lyhentyneestä odotusajasta, vähemmän käsinkäsittelyvirheistä, tasaisemmalta liitoksen laadulta ja tasaisemmalta materiaalivirtaukselta sijoituskoneeseen. Tehtaissa, jotka haluavat vähentää SMT-koneiden seisonta-aikoja , jatkos tulisi nähdä osana laajempaa materiaalinvaihtostrategiaa.
Hyvin suunniteltu jatkuva komponenttien syöttöjärjestelmä säästää muutakin kuin muutaman sekunnin kelan vaihdon aikana. Se auttaa suojaamaan linjan käyttöastetta, käyttäjän tehokkuutta ja tuotannon vakautta joka työvuorossa. Jos haluat laajemman selityksen jatkoslaitteista, rullan käsittelystä ja jatkuvasta SMT-materiaalinvaihdosta , lue täydellinen SMT-materiaalinvaihto-opas.
SMT-liitoskoneet vähentävät SMT-koneen seisokkeja kytkemällä seuraavan komponenttirullan ennen kuin nykyinen kela loppuu kokonaan. Näin syöttölaite voi jatkaa komponenttien syöttämistä harvemmilla pysähdyksillä. Tuloksena on nopeampi rullan vaihto, lyhyempi syöttölaitteen odotusaika ja tasaisempi materiaalivirta poiminta- ja paikkakoneeseen.
Jatkuva komponenttien syöttöjärjestelmä on tuotantotapa, joka pitää komponentit liikkuvan rullalta syöttölaitteelle sijoituskoneelle mahdollisimman vähän keskeytyksiä. SMT-liitoskoneet tukevat tätä yhdistämällä vanhat ja uudet kantonauhat rullanvaihdon aikana. Tämä auttaa vähentämään tyhjien rullien tai hitaan manuaalisen vaihdon aiheuttamia tuotannon pysäytyksiä.
Ei, SMT-liitoskoneet eivät voi estää kaikkia syöttölaitteiden pysäytyksiä. Ne vähentävät pääasiassa kelan vaihtoon ja huonoon manuaaliseen jatkoksiin liittyviä pysähdyksiä. Syöttölaitteen ongelmat voivat silti johtua vaurioituneesta teipistä, väärästä latauksesta, kuluneista syöttölaitteen osista, vääristä materiaaleista tai huonosta huollosta. Liittäminen toimii parhaiten, kun se yhdistetään hyvään syöttölaitteen hallintaan ja materiaalin hallintaan.
Kyllä, nonstop SMT-materiaalin vaihto on erityisen hyödyllinen suurten volyymien tuotannossa, koska rullat kuluvat nopeasti ja vaihtoja tapahtuu usein. Kytkemällä seuraavan rullan ennen pisteen tarvetta tehtaat voivat suojata linjan käyttöä ja vähentää toistuvia seisokkeja pitkien tuotantoajojen aikana.
Tehtaiden tulee mitata rullan vaihtoaika, materiaalin vaihtoon liittyvät syöttöpysähdykset, jatkoksiin liittyvät syöttöongelmat, käyttäjän työmäärä ja linjan käyttöaste. Nämä mittaukset osoittavat, vähentääkö liitoskone todella seisokkeja ja parantaako tuotannon suorituskykyä.
