Surface Mount Technology (SMT) on ratkaiseva rooli nykyaikaisessa piirilevykokoonpanossa, ja SMT -kuljettimet ovat välttämättömiä PCB -levyjen kuljettamiseen tehokkaasti eri tuotantovaiheiden kautta. Erityyppiset SMT -piirilevykuljettimet on suunniteltu vastaamaan erilaisia tarpeita SMT -tuotantolinjoissa.
Olitpa piirilevyvalmistaja, laite -integraattori, SMT -koneen toimittajat tai SMT -prosessiinsinööri, erityyppisten kuljettimien ymmärtäminen voi auttaa sinua valitsemaan oikean piirilevyn käsittelyratkaisun tarpeisiisi.
Tässä artikkelissa tutkitaan erityyppisiä piirilevyjen käsittelykuljettimia, niiden työperiaatteita, pääominaisuuksia ja sovellusskenaarioita.
SMT -kuljettimien luokittelu lähetysmenetelmään perustuen

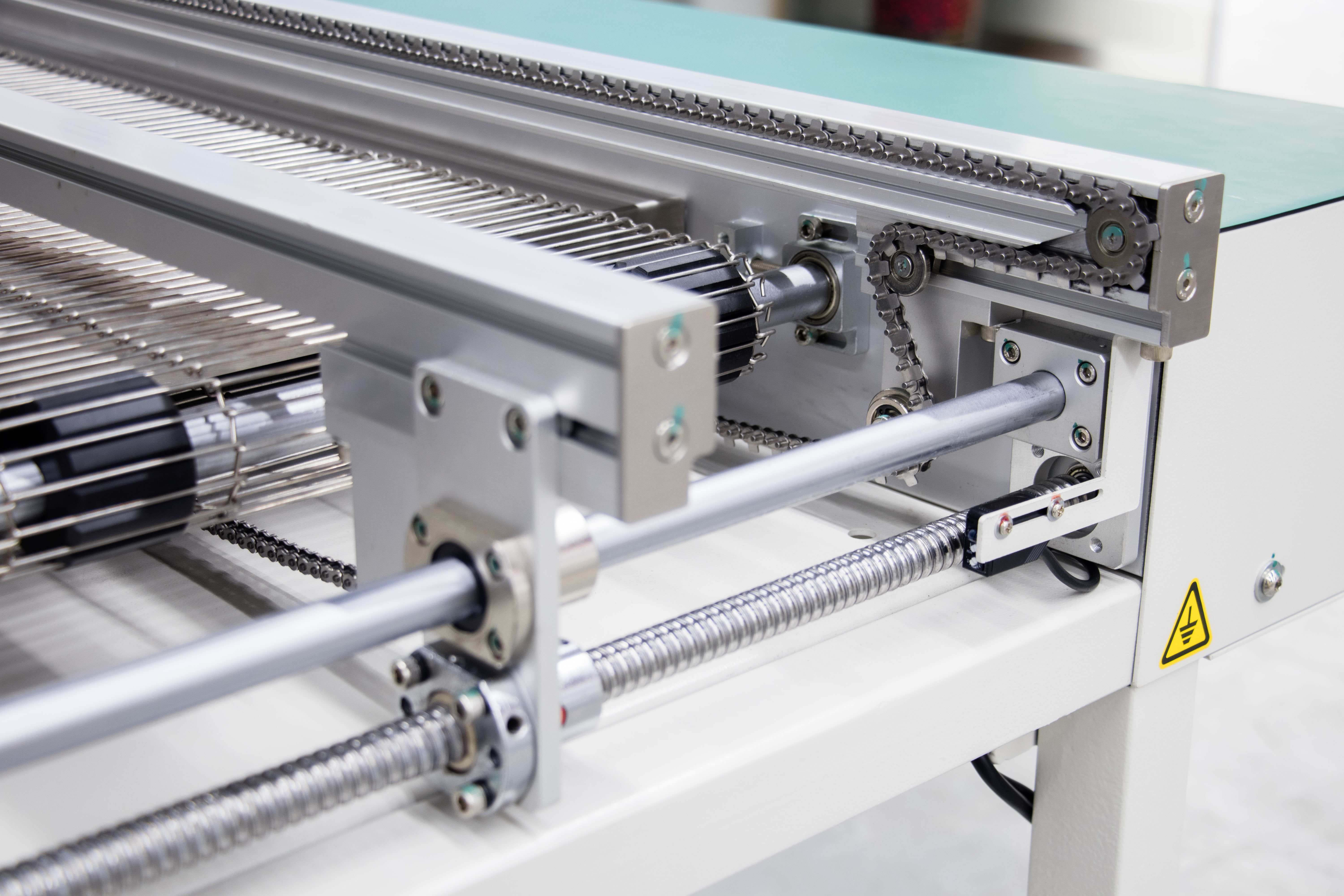

1. Ketjukuljetin (PCB -kuljetinketju)
Ketjukuljetin käyttää ketjuvetoista mekanismia PCB-levyjen kuljettamiseen, mikä tekee siitä sopivan nopeaan, suuren volyymin tuotantolinjaan.
Työperiaate:
Ketjukuljetin käyttää siirtoväliaineena metalliketjuja tai antisistaattisia muoviketjuja ja ajaa ketjut moottorien läpi PCB: ien sujuvan siirron varmistamiseksi tuotantolinjassa.
Pääominaisuudet:
-
Korkean lämpötilankestävyys: Sopii piirilevyn siirtoon korkean lämpötilan prosessien, kuten reflöw juotos- ja aaltojuottamisen jälkeen.
-
Vahva laakerikapasiteetti: Soveltuu raskaammille tai suuremmille piirilevyille, kuten palvelimen emolevyille, voimamoduuleille jne.
-
Antistaattinen suunnittelu: ESD-suojausketju voidaan varustaa valinnaisesti staattisen sähkön vaikutuksen vähentämiseksi PCB: hen.
PCB -siirto SMT -tuotantolinjoissa, etenkin korkean lämpötilan tai raskaan piirilevyn siirron jälkeen.
Piirilevy siirto ennen ja jälkeen uudelleenjuoto- ja aaltojuotot.
Suuri koko tai erityinen materiaali PCB (kuten metallisubstraatti) siirtovaatimukset.

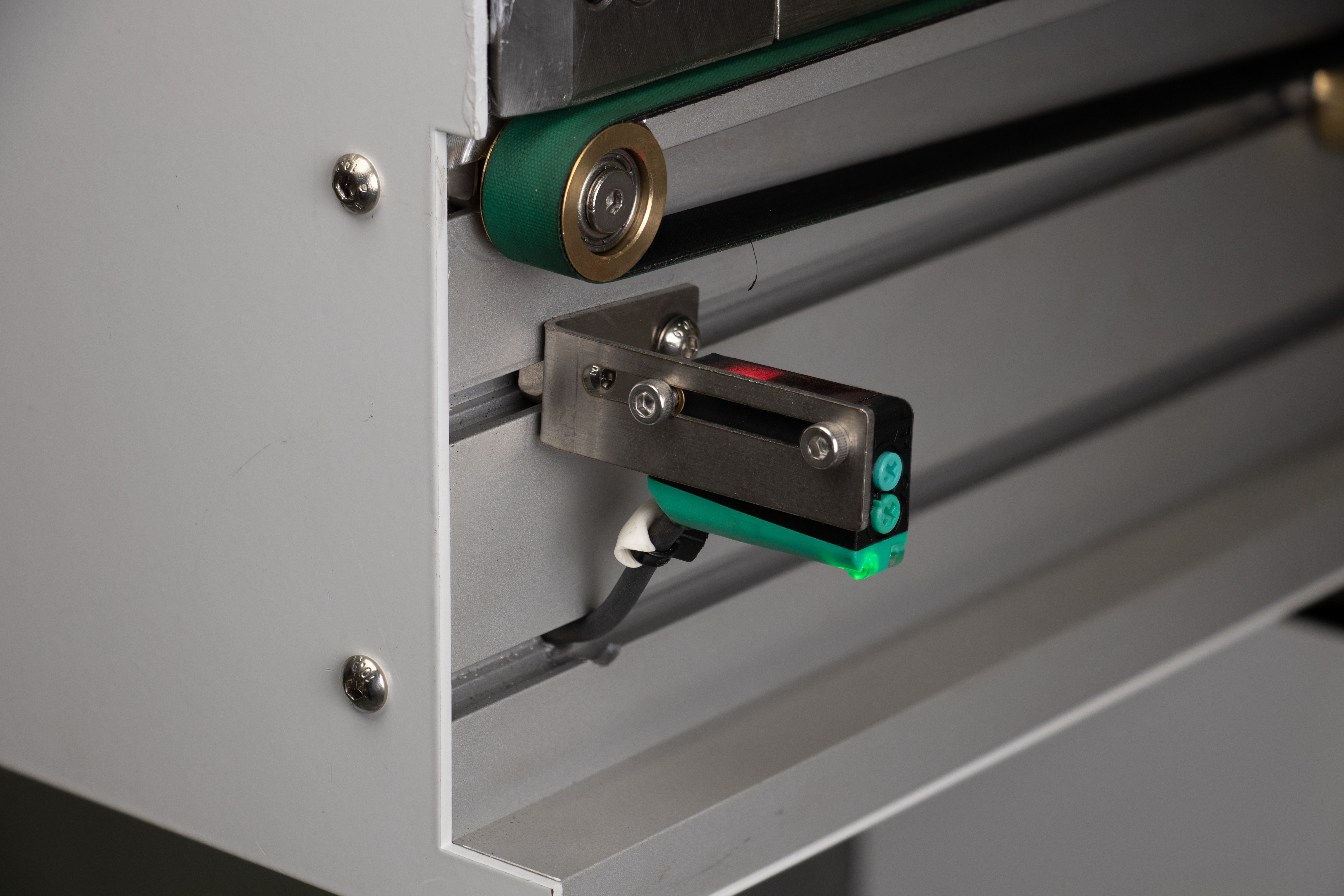

14. vyökuljetin (PCB -kuljetinhihna)
Tämäntyyppinen työasema käyttää vyökuljetinta PCB-levyjen kuljettamiseen, joka on tyypillisesti sijoitettu vaakasuoraan tai kaltevuuteen, ja se sopii keskimääräiseen ja laajaan tuotantoon.
Työperiaate:
Vyöhihnatyyppinen piirilevykuljetin käyttää kumivyöjä tai antistaattisia PU-hihnat siirtoväliaineena ja luottaa rulliin tai käyttöpyöriin hihnan ohjaamiseksi piirilevyn läpäisyn saavuttamiseksi.
Pääominaisuudet:
Sileä lähetys: Vähennä piirilevyn värähtely, sopiva prosesseille, joilla on korkea stabiilisuusvaatimukset.
Kevyt ja joustava: Yksinkertainen rakenne, sopii erilaisiin tuotantolinjoihin.
Laaja sovellusvalikoima: Voidaan käyttää erilaisiin piirilevykokoihin ja paksuuksiin ilman rajoituksia.
Sovellus ：
Piirilevy kuljettaa ennen SMT -laastaria ja sen jälkeen.
Soveltuu vakiona olevien piirilevyjen tai pienten elektronisten komponenttien siirtoon.
Vaatii alhainen melu ja alhainen värähtelytuotantoympäristö, kuten korkean tarjonnan elektroninen valmistus.

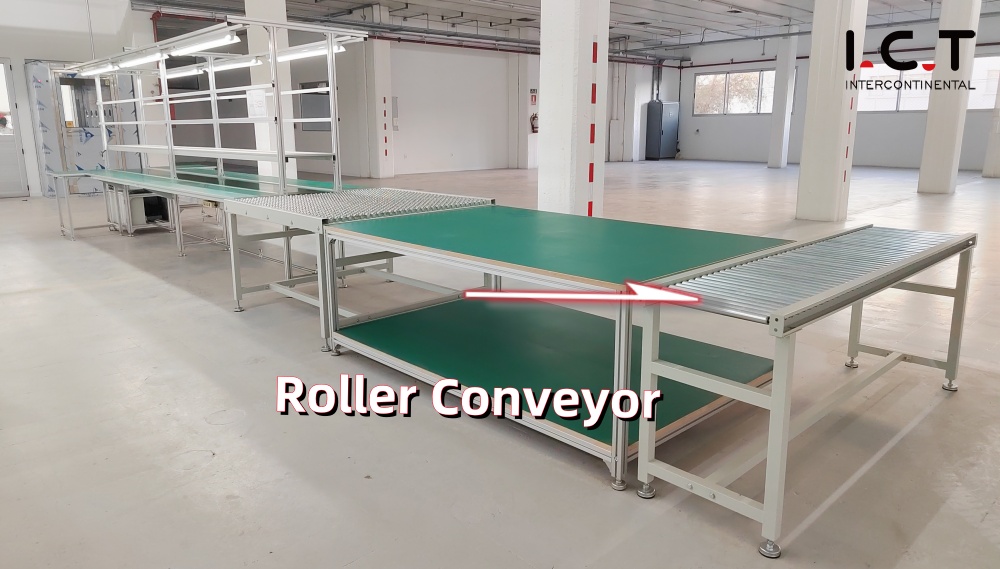

3. Rullakuljetin (PCB -siirtokuljetin)
Rullikuljetin työasema käyttää useita rinnakkaisia rullaa PCB-levyjen siirtämiseen, jota käytetään yleisesti lyhyen matkan kuljetukseen ja sopii pieniin ja keskitason mittakaavaan tuotantolinjoihin.
Työperiaate:
Rullat ohjaavat käyttäjät tai koneet siirtämällä PCB: t fyysisen valssaustoimenpiteen kautta. Tämä järjestelmä sopii hyvin epäsäännöllisesti muotoiltuihin tai raskaampiin piirilevyihin.
Pääominaisuudet ：
Kustannustehokas, helppo ylläpitää ja tukee raskaampia kuormia, mikä tekee siitä ihanteellisen elektronisille komponenteille ja epäsäännöllisesti muotoiltuille tai raskaammille PCB: ille.
Säädettävä eri piirilevykokoihin varmistaen monipuolisuuden eri sovelluksille.
Tukee sekä manuaalista että automatisoitua piirilevyn siirtoa joustavia toimintoja varten.
Yksinkertainen ylläpito ja alhaisemmat toimintakustannukset, jotka tarjoavat pitkäaikaisen tehokkuuden.
Sovellus ：
SMT -puskurin kuljettimet eri prosessointivaiheiden välillä.
PCB -tarkastuskuljettimen asetukset manuaalista tarkastusta varten.
Pienet tai keskisuuret tuotantolinjat, jotka kykenevät käsittelemään erilaisia piirilevykokoja.
Kuljetetaan raskaampia piirilevyjä tai erityistä käsittelyä vaativat.

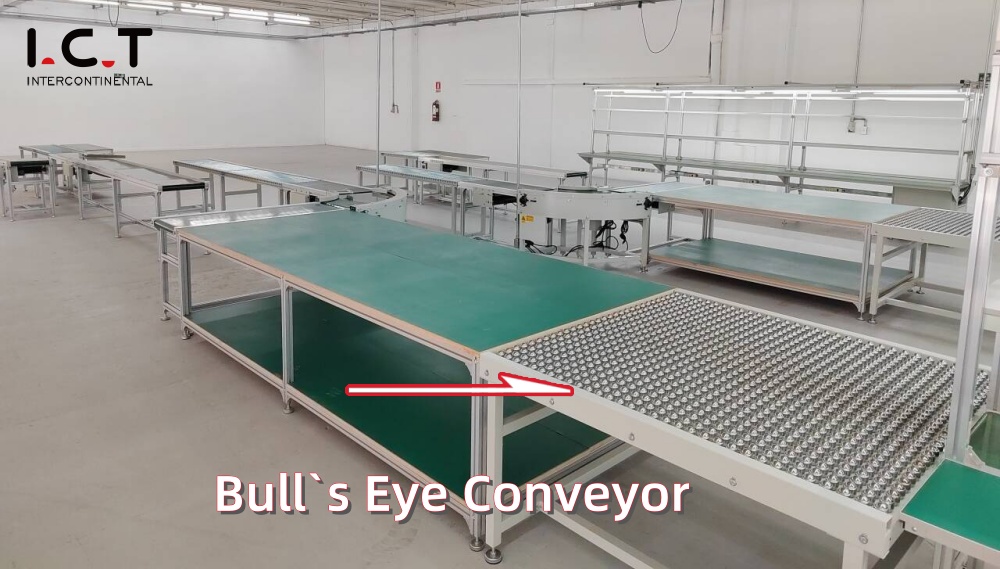

4. härän silmäkuljetin
Härän silmätelakointiasema säätää piirilevyn tiettyyn suuntaan pyörivän alustan kautta varmistaaksesi tarkan telakoinnin alavirran laitteilla. Sitä käytetään usein SMT-tuotantolinjoissa siirtyäkseen plug-in-prosessiin korjaamisen jälkeen.
Ominaisuudet ：
Tarkka kierto: PCB: n kiertokulma voidaan ohjata tarkan telakoinnin varmistamiseksi.
Korkea sopeutumiskyky: Se voi sopeutua tuotantoprosessien vaatimuksiin eri suuntiin ja optimoida tuotantolinjan asettelun.
Vahva vakaus: Se käyttää tarkkaan pyörivää mekanismia sujuvan käytön varmistamiseksi ja piirilevyn liikevirheiden vähentämiseksi.
Minkä tyyppistä piirilevyn käsittelykuljetinta pidät? >>>
Luokittelu PCB -kokoonpanon kuljetin toiminnon perusteella

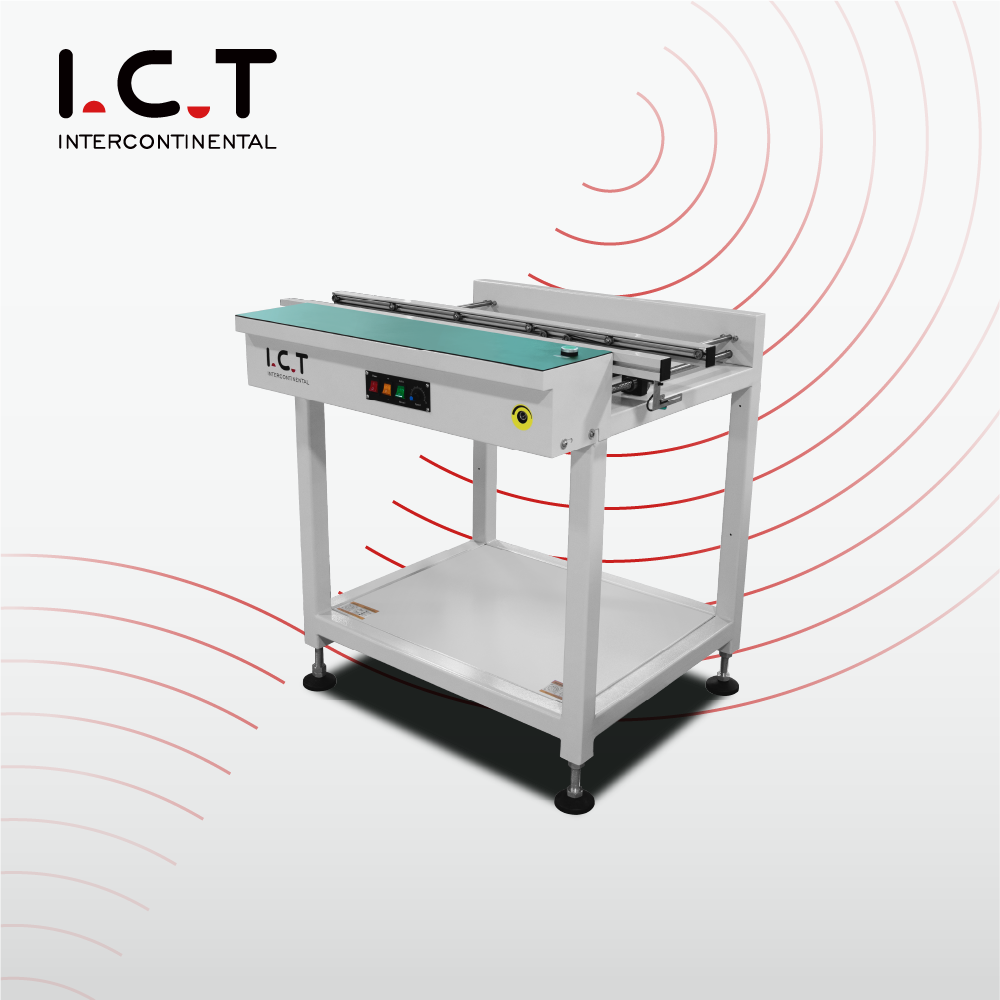

1. Standardi SMT -kuljetin (piirilevyn kuljetin)
Käytetään SMT -tuotantolinjojen piirilevyjen siirtämiseen ja standardilaitteiden yhdistämiseen eri laitteiden välillä.
Työperiaate:
Moottoria ajaa hihna tai ketju PCB: n siirtämiseksi rataa pitkin seuraavaan prosessiin.
Ominaisuudet:
Yksinkertainen rakenne, edullinen, sopiva kaikille SMT -tuotantolinjoille.
Hanki lainaus >>
14. Monimuotoinen SMT-piirilevykuljettimet
Monitoiminen kuljetin on laite, joka integroi useita toimintoja yhteen ja pyrkii parantamaan tuotantolinjan joustavuutta ja tehokkuutta.
Verrattuna perinteiseen yhden toiminnan SMT-kuljettimeen, monitoiminnallisella kuljettimella on yleensä seuraavat tyypit:

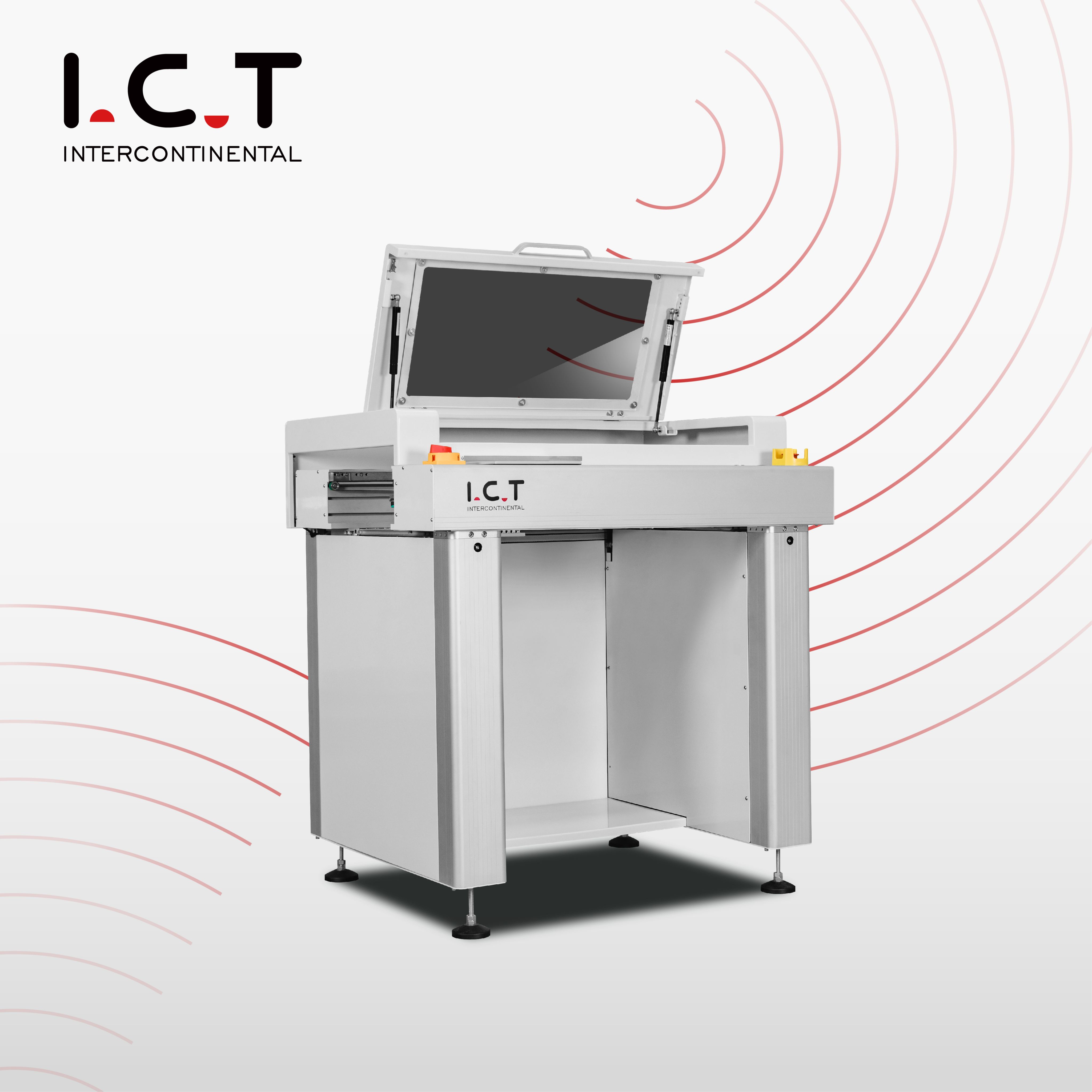

2-1. SMT -linkki/tarkastuskuljetin
Sovellus ：
Työperiaate:
Tarjoaa vakaan piirilevyn siirtoalustan, joka on varustettu valaistuksella ja suurennuslasilla manuaalista visuaalista tarkastusta tai uudelleensuunnittelua varten.
Ominaisuudet:
Piirilevy voidaan pysäyttää erikseen, operaattori voi tarkastaa tai muokata, jotkut mallit tukevat kaksiraiteita tai säädettävää nopeutta.
Hanki lainaus >>

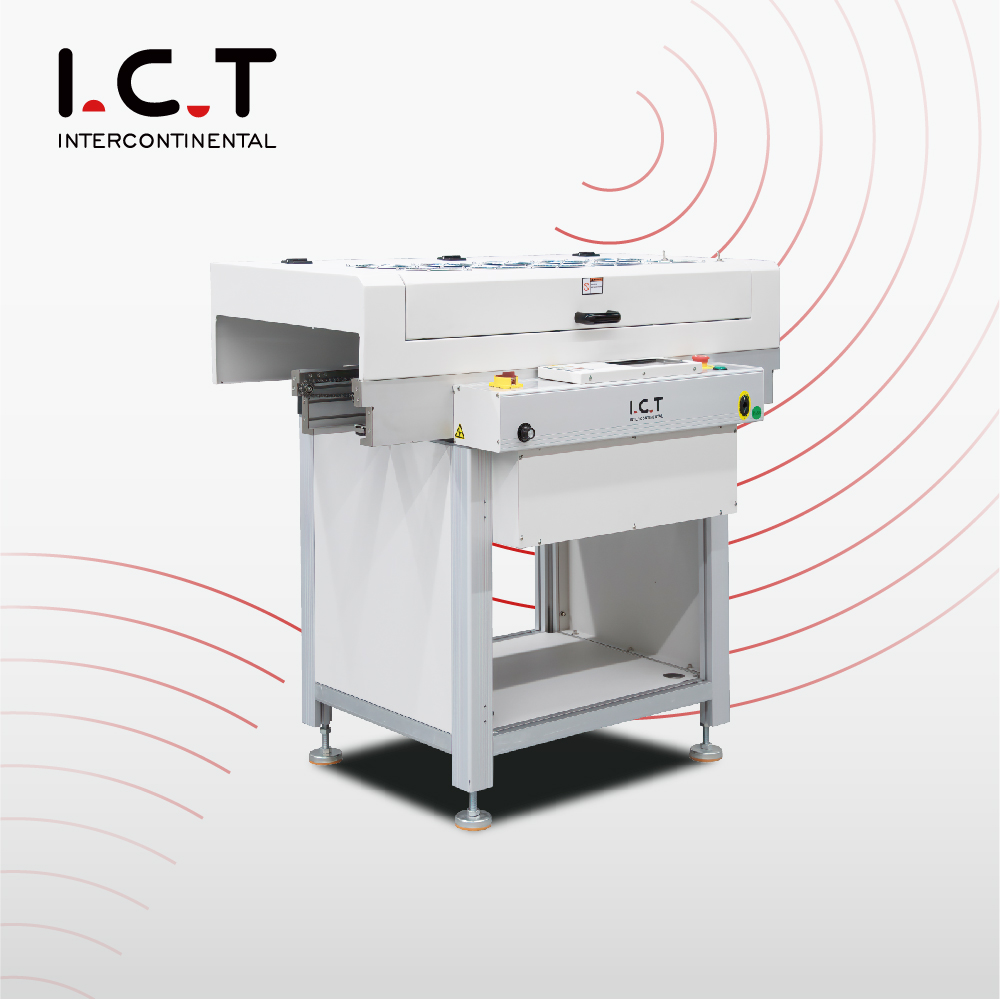

2-2. SMT -piirilevyjäähdytyskuljetin
Sovellus ：
Kun palautus-/aaltojuotos/valikoiva juotos on varmista, että piirilevy on turvallisessa lämpötilassa ennen tarkastus- tai kokoonpanoprosessin siirtymistä.
Ennen lämpötilaherkkiä prosesseja, kuten pinnoite tai erityiset kokoonpanovaiheet.
Työperiaate ：
PCB -jäähdytyskuljetin käyttää luonnollista tai ilmajäähdytystä piirilevyn lämpötilan alentamiseen varmistaen stabiilin siirron tarkastukseen tai kokoonpanoon.
Ominaisuudet ：
PCB -jäähdytyskuljetin jäähtyy nopeasti luonnollisella tai ilmajäähdytyksellä, tukee säädettävää ilmavirtaa, varmistaa vakaan toiminnan ja sitä käytetään laajasti lämpötilanhallinnassa juottamisen jälkeen.
Hanki lainaus >>

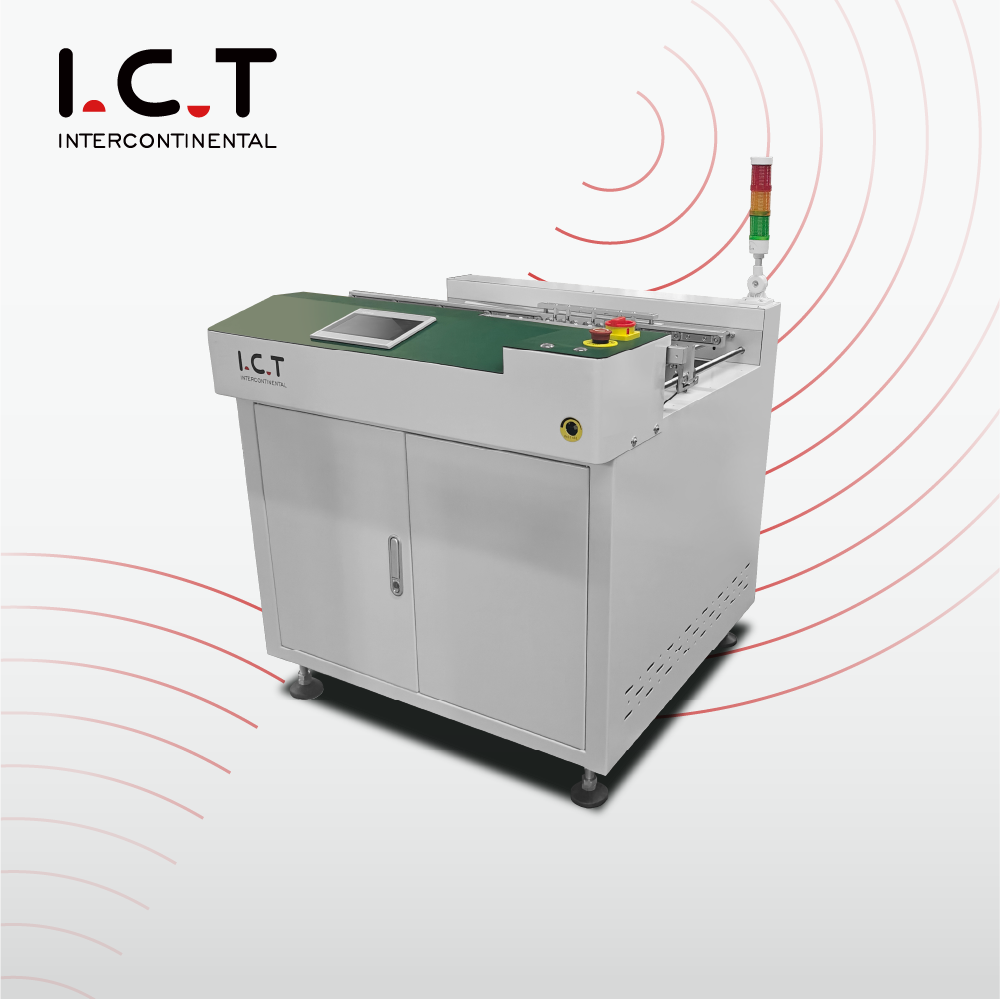

2-3. SMT -piirilevy hylkää kuljetin
Sovellus:
Viallisten tuotteiden seulonta tuotantolinjalla;
Käytetään yhdessä AOI: n, SPI: n, I.C.T: n ja muiden tarkastuslaitteiden kanssa;
Estää viallisia tuotteita pääsemästä seuraavaan prosessiin ja parantamaan satoastetta.
Työperiaate:
Tunnista piirilevytila ja siirrä automaattisesti piirilevyjä, jotka eivät täytä standardeja omistettuun uudelleenjärjestelyalueelle.
Ominaisuudet:
Korkea havaitsemistarkkuus, manuaalinen tai automaattinen seulonta ja parantunut tuotannon laadunhallinta.
Hanki lainaus >>
2-4. SMT PCB Teleskooppikuljetin
Sovellus:
Tuotantolinjat, jotka vaativat siirtopolun joustavaa säätämistä
Sovellettavissa erikokoisten PCB: ien yhteistuotantoon
Työperiaate:
Radan pituus voidaan säätää erilaisiin piirilevykokoihin tai tuotantovaatimuksiin.
Ominaisuudet:
Siirtoetäisyyttä voidaan säätää dynaamisesti tuotantolinjan joustavuuden parantamiseksi.
Hanki lainaus >>
2-5. SMT PCB -FLIPPER / Inverter
Sovellus:
Piirilevytuotanto, joka vaatii kaksipuolisen asennuksen
Kun SMT-asennus on valmis, käännä se laajennuksen juottamiseen
Työperiaate:
Piirilevää kierretään 180 ° pneumaattisen tai mekaanisen kääntömekanismin läpi, joka sopii kaksipuoliseen prosessointiin.
Ominaisuudet:
Tarkka kääntö, vakaa toiminta, joka sopii kaksipuoliseen laastariin ja laajennusprosesseihin.
Hanki lainaus >>
2-6. SMT -piirilevy käännä kuljetin / sukeltaja
Sovellus:
Työperiaate:
Käytetään PCB: n ohjaamiseen virtaa eri kanaviin a
Tuotantolinja (pyöriä 90 °, 180 °, 270 °).
Ominaisuudet:
Optimoi tuotantolinjan asettelu, vähennä lattiatilaa ja mukauta monimutkaisten prosessivaatimuksiin.
Hanki lainaus >>
2-7. SMT -piirilevyjen käännöskuljetin
Sovellus:
Työperiaate:
Vaakasuuntaisen liikkuvan mekanismin kautta piirilevy siirretään radalta toiselle kaksirata- tai moniraitaisen voimansiirron saavuttamiseksi.
Ominaisuudet:
Tukea moniratakytkin, paranna tuotantotehokkuutta, joka sopii kaksirataiseen tai moniratalaitteeseen.
Hanki lainaus >>
← Napsauta videon kuvaa
2-8. SMT -piirilevyn muutos Edge -kone (PCB pyörivä kuljetin)
Sovellus:
Tuotantolinjat, joiden on säädettävä piirilevyn suunnasta;
Kytke laitteet kiinteän levyn syöttösuunta.
Työperiaate:
Pyörivän mekanismin kautta piirilevy vaihdetaan vierekkäin (90 ° tai 180 °) läpäisysuunnan tai kulman säätämiseksi.
Ominaisuudet:
Soveltuu tuotantoprosesseihin, jotka vaativat sivumuutoksia ja optimoivat laiteyhteyden.
Hanki lainaus >>
← Napsauta videon kuvaa
3. Automaattinen kuljetin (inline SMT -kuljetin)
Automaattinen kuljetin integroituu laitteisiin, kuten roboteihin ja AOI: iin SMT -tuotantolinjassa, mahdollistaen täysin automatisoidun tuotannon, parantamalla tehokkuutta ja tuotteen laatua käsittelemällä automaattisesti piirilevyjä.
Työperiaate:
Automaattinen kuljetin yhdistää robotit ja AOI -laitteet automaattisesti kuljettamaan ja käsittelemään PCB: itä. Robotit sijoittavat komponentit, AOI tarkastaa juotoslaadun ja kuljetin varmistaa sujuvan piirilevyn siirron laitteiden välillä tuotannon aikana.
Pääominaisuudet:
Tehokas siirto: Tarjoaa nopean, vakaan piirilevyn kuljetuksen, manuaalisen intervention vähentämisen ja tehostamisen tehokkuuden.
Tarkka kuljetin: Toimii saumattomasti robotien ja AOI: n kanssa tarkan piirilevyn siirron ja paikannuksen varmistamiseksi.
Älykäs hallinta: Sisältää älykäs järjestelmä, joka säätää nopeutta ja polkua joustavaan tuotantoon.
Reaaliaikainen seuranta: Tarkkailee tuotannon tilaa reaaliajassa, tunnistamalla ja käsittelemällä nopeasti kysymyksiä.
Sovellus:
Täysin automatisoitu SMT -linja: Toimii robottien ja AOI: n kanssa valvontaa varten.
Erityinen piirilevykokoonpano: Varmistaa tarkan piirilevyn siirron tarkkaan kokoonpanoon.
Joustava tuotanto: Mahdollistaa nopean vaihdon monitoiminnan, pienerätuotannon.
Luokittelu SMT -linjakuljetin sovelluksen perusteella
Elektroniikan valmistusteollisuudessa PCB -kuljettimia voidaan käyttää monissa tuotantolinjoissa vastaamaan tiettyjä prosessi- ja tuotantovaatimuksia niiden sovellusskenaarioista riippuen.
Seuraavassa on joitain tärkeimmistä sovellusskenaarioista ja niiden ominaisuuksista:
1. SMT -tuotantolinja:
Sovellus: Yhdistää laitteet, kuten tulostimet, sijoituskoneet ja reflöw -juotos, varmistaaksesi tasaisen piirilevyn voimansiirron.
Vaatimukset: Tarkka paikannus, säädettävä nopeus ja korkea yhteensopivuus nopeaan, korkean tarkkaan tuotantoon.
2. Aaltojuototuotantolinja:
Sovellus: Ohjaa piirilevyjä aallon juotosuuniin varmistaen juottamisen laadun ja johdonmukaisuuden.
Vaatimukset: Korkea lämpötilankestävyys, estää piirilevyn vääntymisen ja ylläpitää vakaata nopeutta tehokkaaseen juottamiseen.
3. Laajennuskomponenttien kokoonpanotuotantolinja:
4. Tarkastus- ja testauslinja:
SMT -tuotantolinja

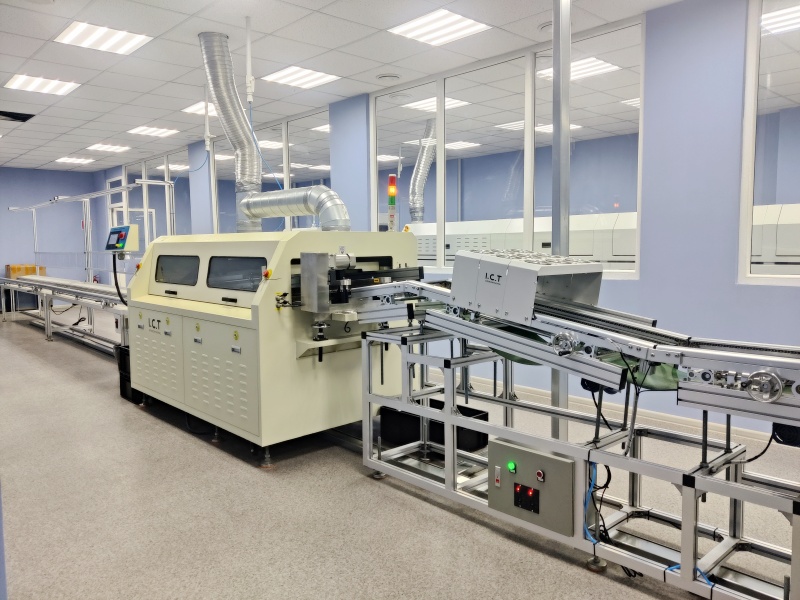

Upotuskokoonpanolinja
Haluatko parantaa tuotantolinjasi? >>>
Luokittelu PCB -kuljetin perusteella, joka perustuu materiaaliin
SMT -teollisuudessa SMT -kuljettimet materiaalista riippuen kuljettimet jaetaan pääasiassa kahteen luokkaan:
1. Metallikuljettajat:
14. Muovikuljettimet:
Kun valitset materiaalia kuljettimille, on tärkeää harkita SMT -tuotantolinjan erityistarpeita, mukaan lukien ympäristöolosuhteet, kuormitusvaatimukset ja budjettirajoitukset, laitteen suorituskyvyn ja luotettavuuden varmistamiseksi.
Luokittelu PCB: n käsittelykuljetin konfiguraatioiden perusteella

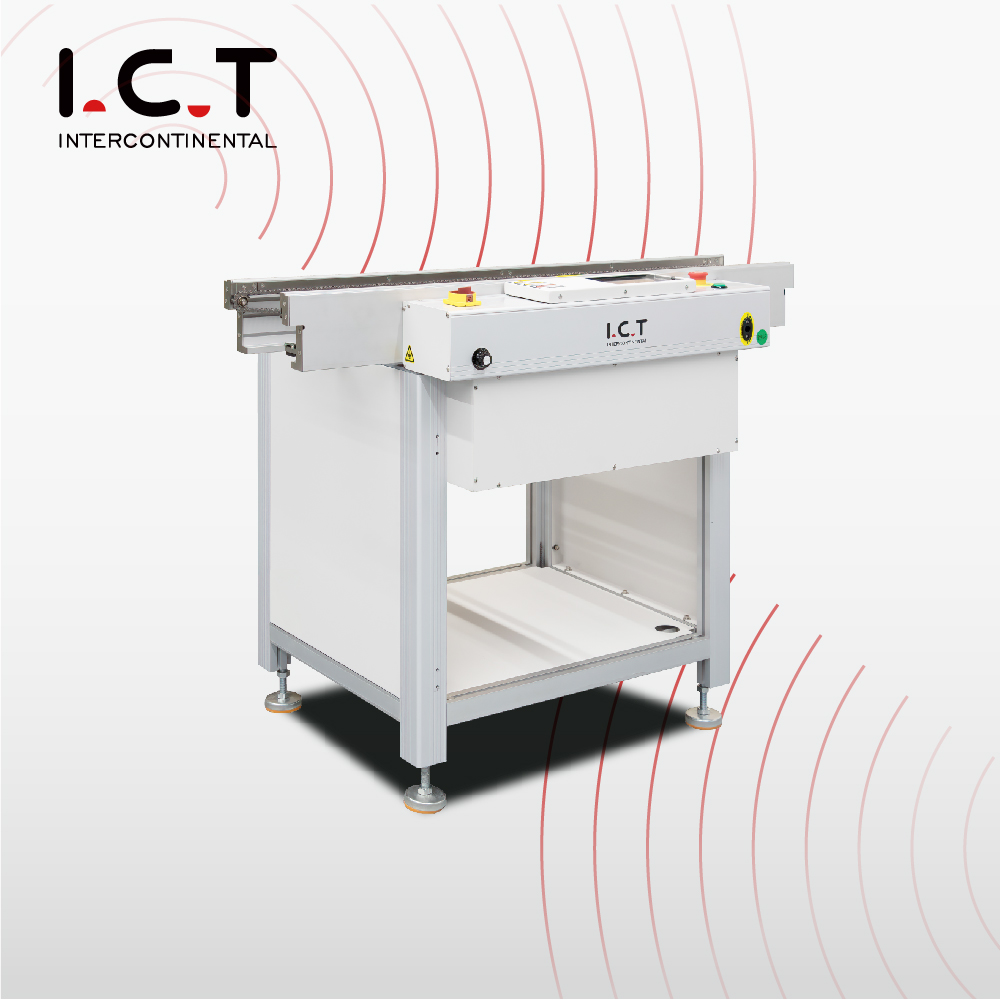

I.C.T: n huippuluokan PLC-piirilevykuljetin
PLC-pohjainen kuljetin
Edistyneitä kuljettimia, joissa on ohjelmoitava logiikan hallinta (PLC).
Sisältää kosketusnäytön reaaliaikaisen seurannan ja mukautetun ohjelmoinnin saavuttamiseksi.
I.C.T -piirilevy
Mikrokontrolleripohjainen kuljetin
Yksinkertaistettu toiminnallisuus
Käytetään SMT -peruskokoonpanossa.
Luokittelu SMT -kuljetinhihna nopeuteen perustuva
1. How nopeuden piirilevykuljetin
2. Nopea piirilevykuljetin
Kuinka valita oikea SMT -kuljetin tuotannossasi?
Oikean piirilevyn kuljetinjärjestelmän valitseminen riippuu tietyistä tuotantotarpeista, kuten piirilevyn koosta, prosessointinopeudesta ja automaatiotasosta. Tarvitsetko ketjukuljettimen raskaisiin piirilevyihin, hihnikuljettimeen tarkkuuden käsittelyä varten tai ilmakivistä kuljetin herkille piireille, oikean laitteen valitseminen on välttämätöntä tehokkuuden ja laadun kannalta.
Niille, jotka haluavat integroida korkean suorituskyvyn SMT-kuljettimet tuotantolinjoihinsa, näiden luokitusten ymmärtäminen voi auttaa tietoisen päätöksen tekemistä. Etsitkö luotettavaa SMT -kuljettimen valmistajaa?
Ota yhteyttä tänään löytääksesi parhaan ratkaisun piirilevykokoonpanon kuljettimen tarpeisiin! >>>
