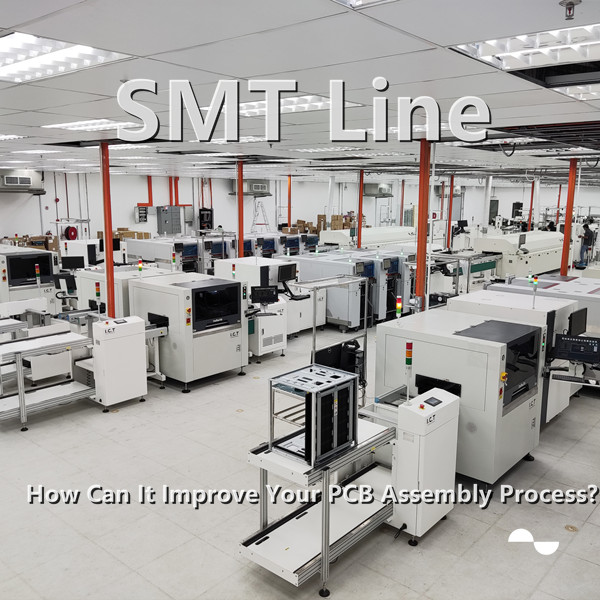

Mikä on SMT-linja ja kuinka se voi parantaa piirilevyn kokoonpanoprosessia?

Sisällys:

• Mikä on SMT-linja?

• Miksi SMT-linjoja käytetään piirilevyjen valmistuksessa?

• Mikä on SMT-linjaprosessi?

• Mitä laitteita SMT-linja käyttää?

• Kuinka paljon SMT-linja maksaa?

• Kuinka valita oikea SMT-linjan valmistaja?

Pinta-asennustekniikka (SMT) on muuttanut elektroniikan valmistusta vuosien varrella tehden tuotantoprosessista nopeamman, tarkemman ja tehokkaamman. Mutta mikä SMT-linja oikein on ja miten se toimii nykyaikaisissa tehtaissa?

Tässä oppaassa tutkimme eri komponentteja SMT linja, kokoonpanoprosessi, siihen liittyvät kustannukset ja tärkeimmät valinnassa huomioon otettavat seikat paras SMT-linjan valmistaja tarpeisiisi.

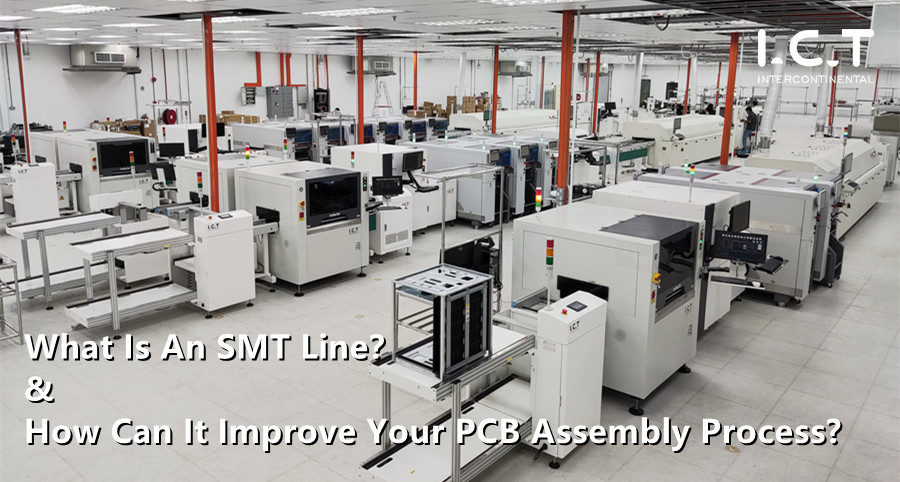

Mikä on SMT-linja?

SMT-linja viittaa automatisoituun järjestelmään, joka kokoaa pintaliitoslaitteita (SMD) painetuille piirilevyille (PCB). Tämä kokoonpanoprosessi on erittäin tehokas menetelmä elektronisten komponenttien valmistukseen suuressa mittakaavassa. Käyttämällä robotiikkaa ja edistyksellisiä koneita SMT-linjat varmistavat, että SMD:t sijoitetaan levyille tarkasti ja nopeasti.

The SMT tuotantolinjat koostuu erilaisista koneista, mukaan lukien juotospastatulostimet, poimi ja aseta koneita, reflow uunit, ja automaattiset tarkastusjärjestelmät, kaikki työskentelevät yhdessä suorittaakseen piirilevyn kokoonpanoprosessin loppuun. Manuaalisiin kokoonpanomenetelmiin verrattuna SMT-linjat tarjoavat nopeammat tuotantoajat, suuremman tarkkuuden ja pienemmät työvoimakustannukset.

Miksi SMT-linjoja käytetään piirilevyjen valmistuksessa?

SMT-linjat tarjoavat useita merkittäviä etuja perinteisiin kokoonpanomenetelmiin verrattuna, joten ne ovat ensisijainen valinta piirilevyjen valmistukseen:

• Lisääntynyt tuotantonopeus: SMT-linjat voivat koota tuhansia komponentteja tunnissa, mikä tekee niistä ihanteellisia suuria tuotantomääriä varten.

• Parannettu tarkkuus: Automatisoidut järjestelmät varmistavat komponenttien tarkan sijoittelun, mikä parantaa tuotteiden yleistä laatua ja yhdenmukaisuutta.

• Joustavuus ja skaalautuvuus: SMT-linjat voivat helposti mukautua eri komponenttien kokoihin ja tyyppeihin, jolloin valmistajat voivat käsitellä erilaisia ​​tuotteita tehokkaasti.

• Pienemmät työvoimakustannukset: Automatisoimalla kokoonpanoprosessin valmistajat voivat alentaa työkustannuksia ja lisätä tuotantoa lisäämättä työvoimaa.

• Parempi laadunvalvonta: Automaattiset tarkastus- ja testausjärjestelmät auttavat havaitsemaan viat ja varmistamaan luotettavat lopputuotteet.

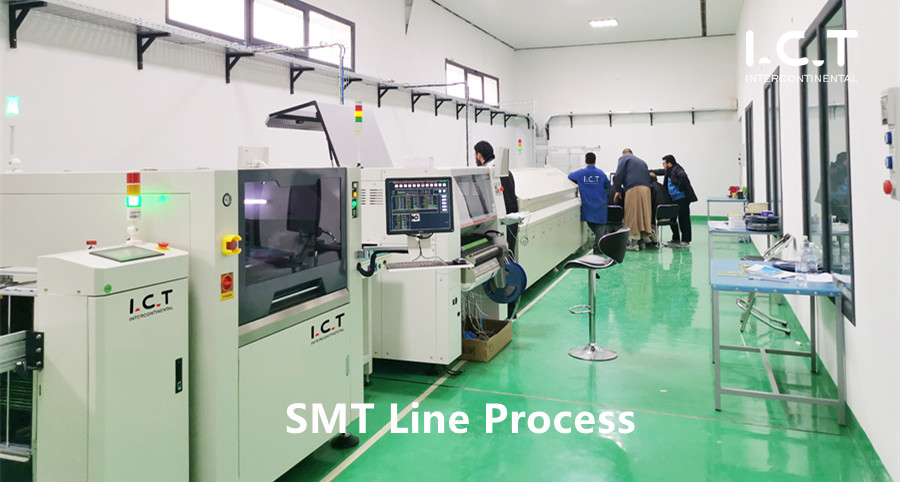

Mikä on SMT-linjaprosessi?

Vaikka eri SMT-linjat voivat vaihdella hieman valmistajasta riippuen, useimmat noudattavat näitä avainvaiheita:

1. Juotospastatulostus: Prosessi alkaa juotospastatulostimella, joka levittää ohuen kerroksen juotospastaa PCB-tyynyihin.

2. Komponenttien sijoitus: Poiminta-ja-asettaa SMD:t tarkasti juotetuille alueille.

3. Solder Reflow: Levy kulkee reflow-uunin läpi, jossa juotospasta kuumennetaan ja liimataan komponentit piirilevyyn.

4. Tarkastus ja testaus: Automated Optical Inspection (AOI) -järjestelmät tarkistavat vikoja, kun taas toiminnalliset testit varmistavat, että kortti toimii tarkoitetulla tavalla.

5. Mukautettu pinnoite (valinnainen): Jotkin SMT-linjat voivat sisältää mukautuvan pinnoituskoneen suojakerroksen levittämiseksi koottulle piirilevylle.

6. Pakkaus ja toimitus: Kun lopputuote on testattu, se merkitään, pakataan ja lähetetään.

Mitä laitteita SMT-linja käyttää?

SMT-linja koostuu tyypillisesti seuraavista tärkeistä koneista:

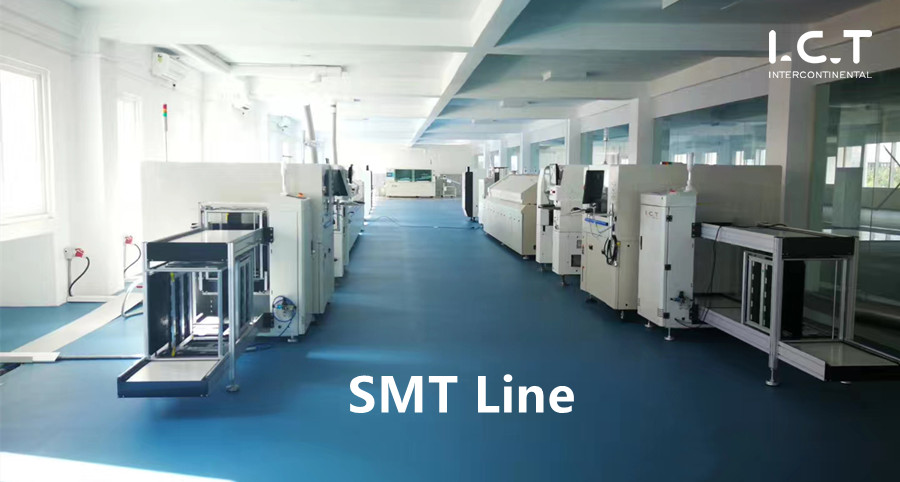

SMT-linjan laitteet

SMT Line -koneet

• Juotospastatulostin: Levittää tarkan kerroksen juotospastaa PCB:lle.

• Poimi ja aseta kone: Poimii komponentit syöttölaitteista ja sijoittaa ne piirilevylle.

• Reflow Oven: Kuumentaa juotospastan luoden kiinteät liitokset komponenttien ja levyn välille.

• Automatisoitu optinen tarkastuslaite (AOI).: Tarkistaa valmiin piirilevyn vikojen varalta.

• Kuljettimet ja Syöttölaitteet: Kuljeta levyjä ja komponentteja koneiden välillä.

• Toiminnalliset testaajat: Varmista, että koottu piirilevy täyttää sähkövaatimukset.

Jokainen kone toimii synkronoituna varmistaakseen korkealaatuisten elektronisten komponenttien tehokkaan tuotannon.

Kuinka paljon SMT-linja maksaa?

SMT-linjan hinta vaihtelee useiden tekijöiden mukaan, mukaan lukien järjestelmän koko ja monimutkaisuus. Pienemmissä kokoonpanoissa kustannukset voivat vaihdella 500 000 dollarista, kun taas suuremmat, huippuluokan linjat huipputeknologialla voivat ylittää 5 miljoonaa dollaria. Kustannuksiin vaikuttavia tekijöitä ovat mm.

• Koneiden määrä: Enemmän koneita lisää kapasiteettia, mutta myös nostaa kustannuksia.

• Tekniikka ja ominaisuudet: Edistyneet ominaisuudet, kuten nopea sijoittelu tai automaattiset tarkastusjärjestelmät, tulevat laadukkaasti.

• Automaatioaste: Täysin automatisoidut linjat vaativat vähemmän käsityötä, mutta alkuinvestointi on suurempi.

• Tuotemerkki ja maine: Luotetuilla valmistajilla, joiden luotettavuus on todistettu, on usein korkeammat hintalaput.

Vaikka ennakkoinvestointi voi olla merkittävä, SMT-linjan tehokkuus ja tuotto voivat tarjota huomattavaa pitkän aikavälin tuottoa.

Kuinka valita oikea SMT-linjan valmistaja?

Oikean SMT-linjan valmistajan valitseminen on ratkaisevan tärkeää tuotantoprosessisi onnistumisen kannalta. Tässä on muutamia huomioitavia tekijöitä:

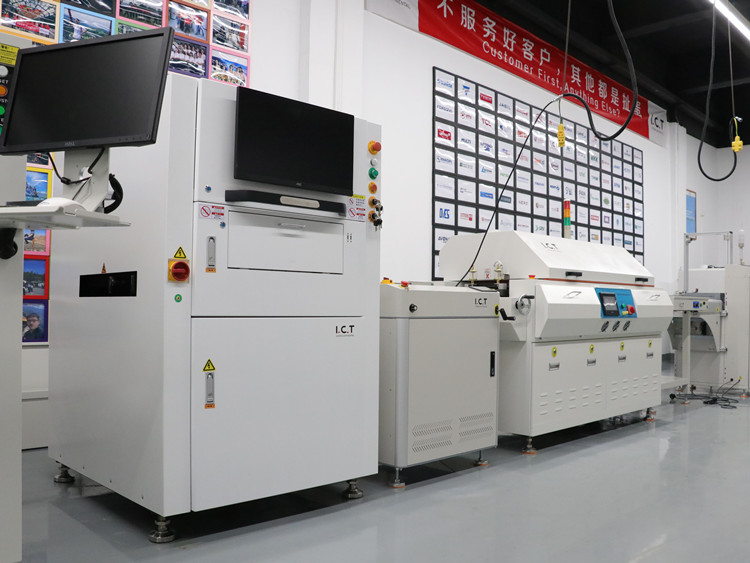

SMT-linjan valmistaja

Ota yhteyttä I.C.T:hen

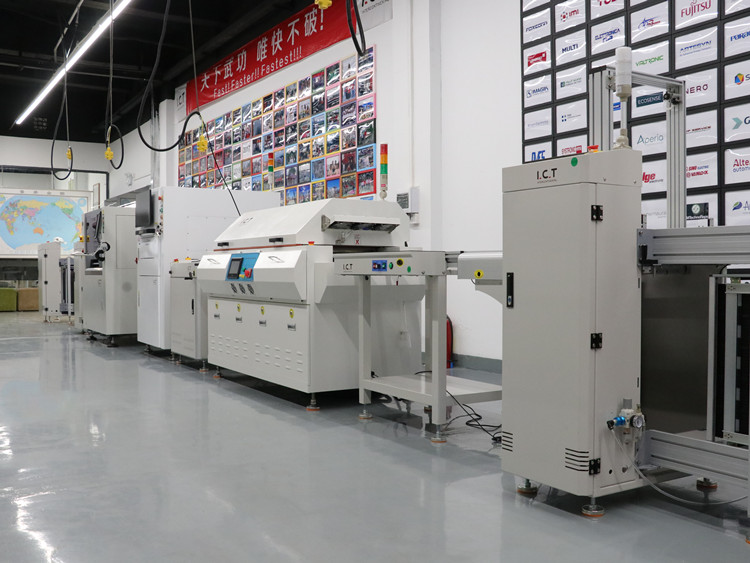

SMT-linjan valmistaja

Ota yhteyttä I.C.T

• Maine: Tutki valmistajan historiaa, asiakasarvosteluja ja tapaustutkimuksia.

• Tekninen asiantuntemus: Valitse palveluntarjoaja, jolla on kokemusta vastaavien tuotteiden käsittelystä.

• Myynnin jälkeinen tuki: Tarkista huoltopalvelut, koulutus ja takuuvaihtoehdot.

• Joustavuus: Valitse valmistaja, joka voi mukautua muuttuviin tuotantotarpeisiisi ja tarjota skaalautuvia ratkaisuja.

• Kokonaisomistuskustannukset: Keskity pitkän aikavälin kustannuksiin, mukaan lukien huoltosopimukset, koneen kestävyys ja käyttökulut.

Luotettavan valmistajan tulee tarjota uusinta teknologiaa, vankkaa asiakastukea ja joustavia vaihtoehtoja, jotka vastaavat tuotantovaatimuksiasi.

Johtopäätös

Investointi SMT-linjaan voi parantaa merkittävästi tuotantosi tehokkuutta, laadunvalvontaa ja tuotantoa. Piirilevyjen kokoonpanon automatisoinnilla valmistajat voivat skaalata toimintaansa ja vastata elektroniikkamarkkinoiden kasvaviin vaatimuksiin. SMT-prosessin, laitteiden ja kustannusten ymmärtäminen auttaa sinua tekemään tietoon perustuvan päätöksen, jolloin voit valita tarpeisiisi parhaiten sopivan järjestelmän ja valmistajan.

Keskittymällä SMT-sarjan etuihin, prosessiin ja keskeisiin näkökohtiin valmistajat voivat hyödyntää pinta-asennusteknologiaa täyden hyödyn kasvun edistämiseksi ja kilpailuedun ylläpitämiseksi.
