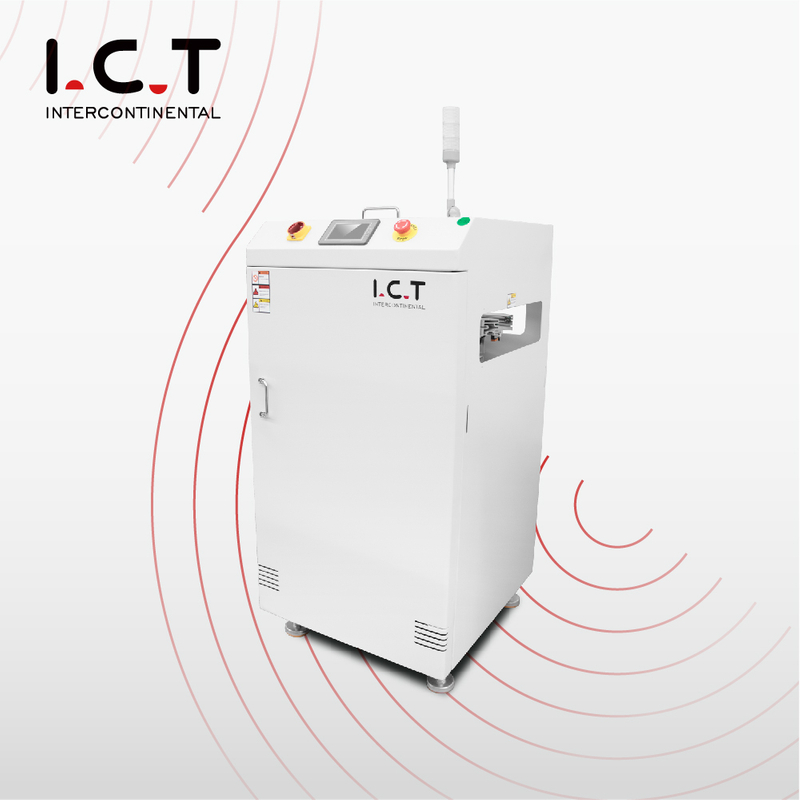

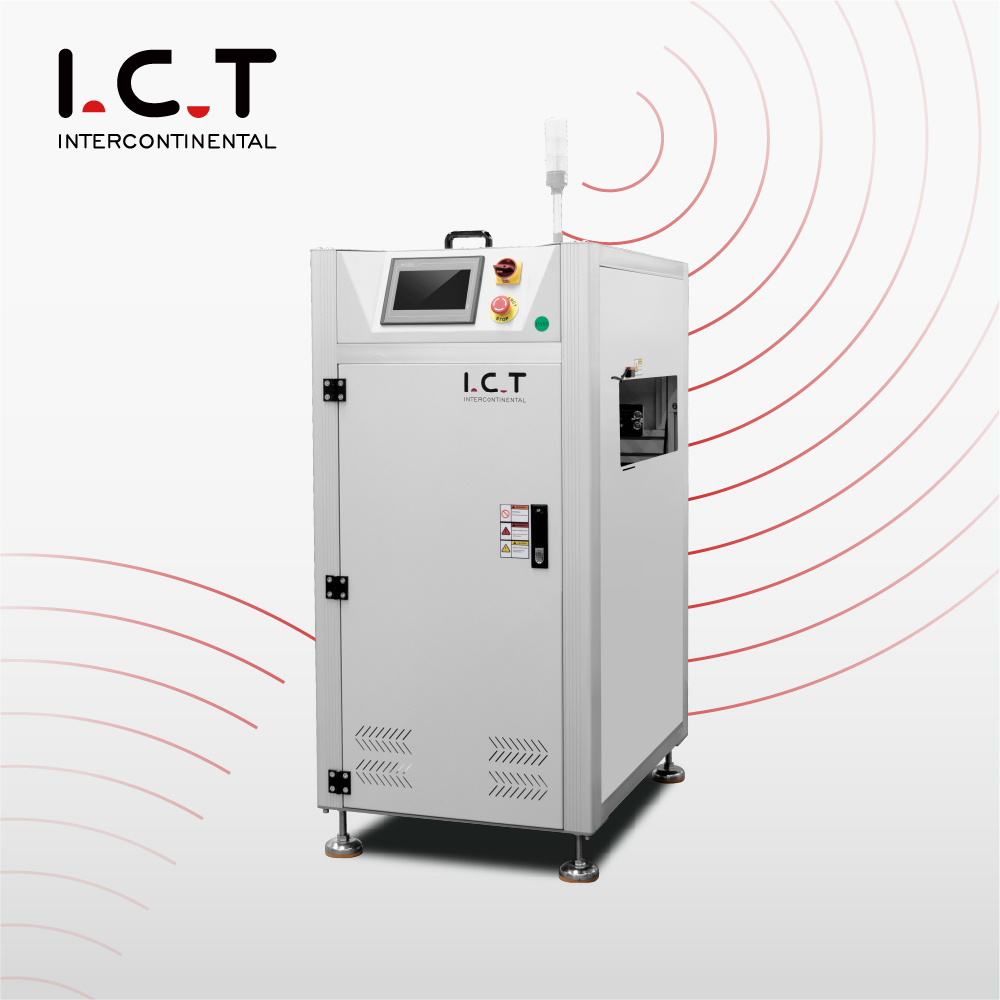

| 90 asteen SMT piirilevyn kääntökuljetin

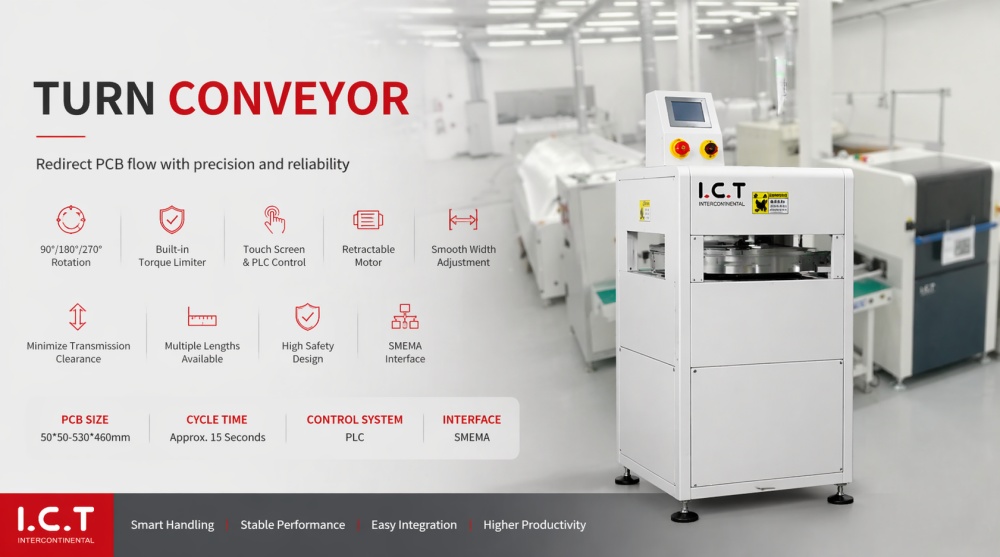

90 Degrees SMT PCB Board Turning Conveyor on suunniteltu ohjaamaan piirilevyjä saumattomasti SMT-tuotantolinjalla. Kierrätpä sitten piirilevyjä 90, 180 tai 270 astetta, se tarjoaa sujuvat siirtymät eri tuotantokanavien välillä. Säädettävällä leveyssäätimellä varustettuna se pystyy käsittelemään erilaisia piirilevykokoja. Vankan teräsrakenteen ja SMEMA-yhteensopivuuden ansiosta se integroituu helposti automatisoituihin tuotantolinjoihin, mikä vähentää seisokkeja ja parantaa yleistä tehokkuutta.
| Yksityiskohtaiset tuoteominaisuudet
a. Suunnattu joustavuus tehokkaaseen piirilevyvirtaan
Tämä kuljetin mahdollistaa PCB-levyjen tarkan uudelleenohjauksen, mikä helpottaa sujuvaa siirtymistä tuotantolinjasi eri kanavien välillä. Se voi kääntää piirilevyjä 90, 180 tai 270 astetta, mikä tarjoaa joustavuutta mukautuaksesi tuotantoasetuksiin. Tämä suunnan joustavuus on välttämätöntä SMT-linjasi asettelun optimoimiseksi ja yleisen suorituskyvyn parantamiseksi.
b. Säädettävä leveys monipuolisuutta varten
90 asteen SMT piirilevyn kääntökuljetin on varustettu säädettävällä leveyssäätimellä, mikä tekee siitä riittävän monipuolisen käsittelemään erikokoisia piirilevyjä. Tarvitsipa tuotantolinjasi kapeiden tai leveiden piirilevyjen käsittelyä, kuljetinta voidaan säätää tasaisen ja tehokkaan toiminnan varmistamiseksi, mikä tarjoaa optimaalisen suorituskyvyn eri tuotantosarjoille.
c. Saumaton SMEMA-yhteensopivuus
Tämä kone on täysin yhteensopiva SMEMA-standardien kanssa, mikä varmistaa sujuvan viestinnän ja integroinnin muiden SMT-tuotantolinjasi koneiden kanssa. Työskenteletpä sitten piirilevykuormaajien, keräilykoneiden tai reflow-uunien kanssa, kuljetin sopii saumattomasti automatisoituun järjestelmääsi ja auttaa virtaviivaistamaan koko tuotantoprosessia.
d. Luotettavaa suorituskykyä vähäisellä huoltotarpeella
90 asteen SMT piirilevyn kääntökuljetin on suunniteltu jatkuvaan, tehokkaaseen toimintaan vaativissa ympäristöissä. Sen vankka rakenne takaa vakaan suorituskyvyn, kun taas sen vähän huoltoa vaativat ominaisuudet minimoivat seisokit. Kulumista kestävien komponenttien ja helposti huollettavan rakenteen ansiosta se varmistaa pitkän aikavälin luotettavuuden ja pitää tuotantolinjasi sujuvana.
LED-tarkastusvalot, metalliset ketjukuljettimet ja ionisaattorituulettimet ovat valmiina. Automaattiset leveysmoottorit ja segmenttien kuljetuksen ohjaus vastaavat erityisvaatimuksia. Jokainen vaihtoehto saapuu täysin testattuna. Näiden valintojen ansiosta smt mini pcb -lehtilataaja sopii mihin tahansa SMT-asetteluun tarkasti.
| Erittely
| Tekniset tiedot | Malli TC350 | Malli TC460 |
|---|---|---|
| Mitat (mm) | 7007301200 | 8008001200 |
| Piirilevyn koko (mm) | 5050400*350 | 5050530*460 |
| Kierto -aika | Noin 15 sekuntia | Noin 15 sekuntia |
| Hihnan tyyppi | Pyöreä vyö tai litteä vyö | Pyöreä vyö tai litteä vyö |
| Hallintajärjestelmä | PLC | PLC |
| Voima | Max 250 VA | Max 250 VA |
| Kuljetuskorkeus | 900 ± 20 mm (tai asiakas määritetty) | 900 ± 20 mm (tai asiakas määritetty) |
| Piirilevyn suunta | L - r tai r - l | L - r tai r - l |
| Viestintä | Smema sekä sisään että ulos | Smema sekä sisään että ulos |
| Virtalähde | 1 PH AC 220 V 50/60Hz (vaihtoehto: 110 V - 380 V) | 1 PH AC 220 V 50/60Hz (vaihtoehto: 110 V - 380 V) |
| Paino | 170 kg | 220 kg |
| Vaihtoehto | Automaattinen leveyden säätö | Automaattinen leveyden säätö |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
Toimitamme Smart SMT Assembly Line -kokoonpanolinjan , joka tarjoaa täysin automaattisen, nopean ja erittäin luotettavan PCBA-valmistuksen. Todistettu kokoonpanomme alkaa PCB Loader Unloaderilla, siirtyy tarkkuuteen automaattiseen tulostimeen täydelliseen juotospastan levitykseen, jatkuu LED SMT -koneilla komponenttien tarkkaa sijoittelua varten, läpäisee Vacuum Reflow Solderingin vahvoja juotosliitoksia varten ja päättyy AOI-testauskoneeseen mahdollisten vikojen havaitsemiseksi. Jokainen kone kommunikoi saumattomasti, mikä vähentää työvoimaa ja lisää ensikierron tuottoa. Tämä täydellinen ratkaisu täyttää autoteollisuuden, lääketieteen, kuluttaja- ja LED-alan standardit pitäen samalla käyttökustannukset alhaisina ja käyttöajan erittäin korkeana
| Asiakkaan menestystarina – Onnistunut SMT-linjatoimitus Saksassa

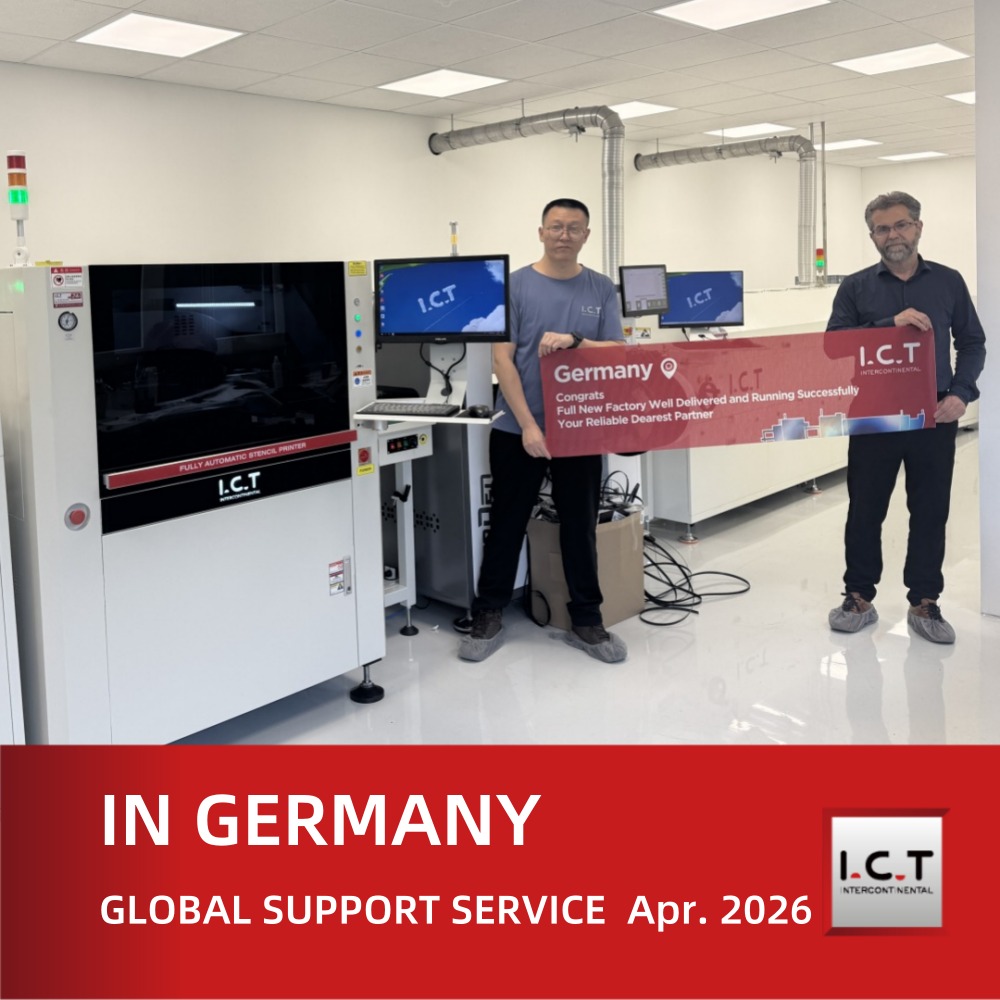

ICT toimitti täysin automatisoidun SMT-tuotantolinjan asiakkaalle Saksan LED-teollisuudessa huhtikuussa 2026. Suunnittelutiimimme tarjosi paikan päällä teknistä tukea, mukaan lukien asennuksen ja koulutuksen koko linjalle, joka sisälsi 90 Degrees SMT PCB Board Turning Conveyorin, poiminta- ja paikkakoneet, stencilointilaitteet ja reflow-uunit. Asiakas näki tuotannon tehokkuuden parantuneen huomattavasti ja asennuksen jälkeisten käyttöviiveiden vähentymisen.
| Tuki ja koulutus paikan päällä
ICT tarjoaa paikan päällä asennus- ja koulutuspalveluita varmistaakseen 90 Degrees SMT -piirilevyn kääntökuljettimen sujuvan integroinnin tuotantolinjaasi. Insinöörimme opastavat sinua asennuksen läpi ja tarjoavat käytännön koulutusta varmistaakseen, että tiimisi voi käyttää ja huoltaa laitteita tehokkaasti. Tarjoamme myös 24/7 teknistä etätukea mahdollisten ongelmien ratkaisemiseksi, mikä varmistaa minimaaliset tuotantohäiriöt.
| Asiakkaan kiitosta
'ICT:n insinöörit olivat uskomattoman ammattitaitoisia uusien piirilevyjen käsittelylaitteistojemme asennuksessa. 90 Degrees SMT piirilevyjen kääntökuljetin on parantanut tuotantolinjamme virtausta ja vähentänyt seisokkeja merkittävästi. Heidän nopeaa vastaustaan kyselyymme ja laitteiden erinomaista pakkausta arvostettiin myös.' – Tyytyväinen asiakas autoalalla.
| Maailmanlaajuiset sertifikaatit ja laatustandardit
ICT:n 90 Degrees SMT PCB Board Turning Conveyor on sertifioitu täyttämään alan standardit, kuten CE, RoHS ja ISO9001. Nämä sertifikaatit varmistavat, että laitteemme täyttävät korkeat laatu-, turvallisuus- ja ympäristöstandardit, mikä tarjoaa luotettavan ja vaatimustenmukaisen ratkaisun tuotantolinjallesi.
| Tietoa ICT:stä ja tuotantokyvystämme
ICT on maailman johtava korkealaatuisten SMT- ja DIP-ratkaisujen tarjoaja. Yli 20 vuoden kokemuksella olemme erikoistuneet elektroniikkateollisuuden kehittyneiden laitteiden suunnitteluun ja valmistukseen. Tuotantolaitoksemme on varustettu huipputeknologialla, ja noudatamme tiukkoja laadunvalvontastandardeja varmistaaksemme korkeimman suorituskyvyn ja luotettavuuden. Palvelemme asiakkaita yli 70 maassa ja toimitamme räätälöityjä ratkaisuja, jotka optimoivat tuotannon tehokkuutta eri toimialoilla.
