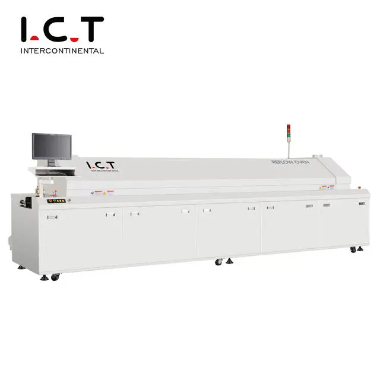

Lyra Reflow uuni on pehmeä juotos, joka toteuttaa mekaanisen ja sähköisen yhteyden pinta-asennuskomponenttien juotospäiden tai tappien ja piirilevytyynyjen välillä sulattamalla uudelleen piirilevytyynyille valmiiksi levitetyn juotospastan.Lyra Reflow Ovenis on jaettu yhteensä neljään lämpötilavyöhykkeeseen: esilämmitysalue;lämmitysalue;sulamishitsaus vyöhyke;jäähdytysalue.Puhutaanpa näiden neljän lämpötilavyöhykkeen toimintaperiaatteesta.
Tämä on sisältöluettelo:
l Mikä on Lyra Reflow -uunin esilämmitysvyöhykkeen toimintaperiaate?
l Mikä on Lyra Reflow Oven -eristysvyöhykkeen toimintaperiaate?
l Mikä on Lyra Reflow Oven -hitsausvyöhykkeen toimintaperiaate?
l Mikä on Lyra Reflow -uunin jäähdytysvyöhykkeen toimintaperiaate?
Esilämmityksen tarkoituksena on aktivoida juotospasta ja välttää nopea korkean lämpötilan kuumeneminen upotuksen aikana tinaan, mikä on lämmitystoiminto, joka suoritetaan viallisten osien aiheuttamiseksi.Tavoitteena Lyra Reflow uuni on lämmittää piirilevy huoneenlämpötilaan mahdollisimman pian, mutta lämmitysnopeus on säädettävä sopivalla alueella.Jos se on liian nopea, tapahtuu lämpöshokki ja piirilevy ja komponentit voivat vaurioitua.Jos se on liian hidas, liuotin ei haihdu riittävästi.Vaikuttaa Lyra Reflow -uunin hitsauksen laatuun.Nopeamman kuumennusnopeuden ansiosta lämpötilaero reflow-uunissa Lyra Reflow -uunin lämpötilavyöhykkeen takavaiheessa on suhteellisen suuri.
Päätarkoitus Lyra Reflow uuni lämmönsäilytysvaiheen tarkoituksena on vakauttaa jokaisen elementin lämpötila Lyra Reflow Oven -uunissa ja minimoida lämpötilaero.Anna tälle alueelle riittävästi aikaa, jotta isomman komponentin lämpötila saavuttaa pienemmän komponentin ja varmistaa, että Lyra Reflow Oven -juotepastassa oleva juoksute on täysin haihtunut.Lämmönsuoja-osan lopussa sulatteen, juotospallojen ja komponenttitappien oksidit poistetaan sulatteen vaikutuksesta ja myös koko piirilevyn lämpötila tasapainotetaan.On huomattava, että kaikilla SMA:n komponenteilla tulee olla sama lämpötila tämän osan lopussa, muuten reflow-osaan pääsy aiheuttaa erilaisia huonoja juotosilmiöitä kunkin osan epätasaisen lämpötilan vuoksi.
Kun piirilevy tulee takaisinvirtausvyöhykkeelle, lämpötila nousee nopeasti niin, että juotospasta saavuttaa sulan tilan.Tällä alueella lämmittimen lämpötila asetetaan korkeaksi, jolloin komponentin lämpötila nousee nopeasti huippulämpötilaan.Jos huippulämpötila Lyra Reflow uuni on liian alhainen, siitä on helppo muodostaa kylmiä liitoksia ja riittämätöntä kastelua;jos Lyra Reflow Oven on liian korkealla, epoksihartsisubstraatti ja muoviosa ovat alttiita koksaan ja delaminaatiolle, ja liiallisia eutektisia metalliyhdisteitä muodostuu ja ne aiheuttavat haurautta.Hitsauspiste vaikuttaa hitsauslujuuteen.Kiinnitä erityistä huomiota Lyra Reflow Oven -hitsausalueella, ettei reflow-aika ole liian pitkä, jotta Lyra Reflow Oven -uuni ei vaurioidu, se voi myös aiheuttaa elektronisten komponenttien huonon toiminnan tai piirilevyn palamista ja muita haittavaikutuksia.
Tässä vaiheessa lämpötila Lyra Reflow uuni jäähdytetään kiinteän faasin lämpötilan alapuolelle juotosliitosten jähmettämiseksi.Jäähdytysnopeus vaikuttaa juotosliitosten lujuuteen.Jos jäähdytysnopeus on liian hidas, muodostuu liikaa eutektisia metalliyhdisteitä.Hitsauskohdassa on taipumus syntyä suuriraerakenne, mikä pienentää hitsauskohdan lujuutta.Jäähdytysvyöhykkeen jäähdytysnopeus on yleensä noin 4℃/S, ja se on tarpeen jäähdyttää vain 75℃:seen.
