Kuinka piirilevypaneeli ja tilavuus vaikuttavat kokoonpanoihin

Se, kuinka piirilevypaneeli ja tilavuus vaikuttavat kokoonpanokustannuksiin, on kriittinen valmistuskustannusten vähentämiseksi ja tehokkuuden lisäämiseksi. Olitpa laitteiston käynnistys- tai hankintahallinta, ymmärtäminen, kuinka paneelointi, tilauksen tilavuus ja tuotantostrategiat pienentävät piirilevyn kokoonpanokustannuksia, jotka auttavat maksimoimaan sadon minimoimalla jätteet. Tässä oppaassa tutkimme, kuinka älykäs paneelien suunnittelu, äänenvoimakkuuden suunnittelu ja prosessien kohdistus voivat optimoida piirilevyjen tuotantolinjan. Sukella löytääksesi käytännöllisiä, toimivia vinkkejä piirilevyn kustannusten hallitsemiseksi säilyttäen samalla laatua ja nopeutta.

Piirilevypaneelin ymmärtäminen

Mikä on piirilevypaneeli?

Paneeli on tekniikka piirilevyjen valmistuksessa, jossa useita levyjä yhdistetään yhdeksi paneeliksi. Tämä menetelmä parantaa tuotannon suorituskykyä, vähentää käsittelykustannuksia ja suojaa pieniä lautakuntia käsittelyn aikana. Yhdistämällä levyt, valmistajat voivat optimoida piirilevymateriaalin käytön ja lisätä tehokkuutta.

Piirilevypaneelin edut kokoonpanolle

Paneelointi tarjoaa useita etuja kokoonpanolle. Se sallii nopeamman SMT -sijoituksen käsittelemällä useita levyjä yhdessä ajoissa. Vähentynyt käsittely ja tehokas depanelointi säästää aikaa ja vähentää kustannuksia. Lisäksi parempi materiaalin hyödyntäminen alentaa yksikkökustannuksia, mikä tekee siitä kustannustehokkaan sekä pienille että suurille tuotantojuoksille.

Yhteiset paneelimenetelmät

Paneelisoimismenetelmät sisältävät V-pisteytyksen, välilehden reitityksen ja kiinteän välilehden paneelit. Jokaisella menetelmällä on edut ja haitat:

• V-pisteet: Leikkaa V-muotoiset urat reunoja pitkin, mikä tekee erotuksesta helpon. Sopii levyille, jotka kestävät jonkin verran stressiä.

• TAB -reititys: Pienten välilehtien käyttäminen levyjen pitämiseen yhdessä sallimalla puhtaan erottelun. Paras arkaluontoisille levyille.

• Kiinteä välilehtipaneeli: Vahvemmat välilehdet tarjoavat ylimääräistä tukea, joka on ihanteellinen suuremmille levyille. Vaatii enemmän ponnisteluja erottamiseen.

Depanelointia koskevat näkökohdat

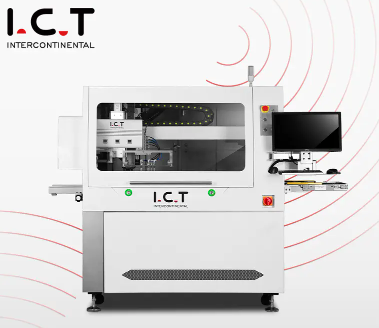

Depanelointi on prosessi, jolla erotetaan yksittäiset levyt paneelista. Vaihtoehtoihin sisältyy manuaalinen ja koneen depanelointi. Hallitusten stressin hallinta erottelun aikana on ratkaisevan tärkeää vaurioiden välttämiseksi. Kustannusten ja sadonsuojauksen tasapainotus varmistaa tehokkaan ja luotettavan tuotannon.

Ymmärtämällä paneeloimalla valmistajat voivat optimoida prosessinsa kustannusten ja tehokkuuden saavuttamiseksi.

Kuinka tilauksen tilavuus vaikuttaa piirilevykokoonpanoihin

Volume hinnoittelu piirilevyn valmistuksessa ja kokoonpanossa

Korkeammat määrät alhaisemmat yksikkökustannukset käyttämällä mittakaavaetuja. Valmistajat levittivät asennuskustannuksia useammille levyille vähentäen yksittäistä hinnoittelua. Kokoonpanotalot säästävät syöttölaitteen asennuksessa, koneen ohjelmointiin ja käyttäjän kalibrointiaikaan.

Vaikutus materiaalien hyödyntämiseen

Suuret tilaukset parantavat paneelisovellusta, antamalla valmistajien pesälevyjä romun minimoimiseksi. Saat paremman materiaalisaton paneelia kohden, leikkaamalla FR-4-jätteet.

Esimerkiksi 10 pienen levyn paneointi 250 mm x 250 mm: n paneelissa voi jättää käyttämättömät alueet. Skaalaus 50 levylle antaa insinöörien optimoida asettelut melkein kaikilla substraattitiloilla. Myös vähentynyt määrän rakennusjätteet alentavat hävittämis- ja varastointikustannuksia pitäen työpajan organisoidessaan piilotettujen kulujen leikkaamisen aikana.

Vaikutus läpimenoaikoihin ja joustavuuteen

Suuren volyymin tilaukset Riskien pidentäminen läpimenoaikoiksi, jos tuotantoa ei ole suunniteltu oikein. Koneet tarvitsevat pidempiä jatkuvia ajoja, ja piirilevyn valmistajat priorisoivat suuria töitä. Toimituksen tasapainottamiseksi segmenttitilaukset suunnitellut erät ja käyttämällä porrastettuja aikatauluja. Osittaiset lähetykset auttavat välttämään linjan nälkään kriittisten rakennusten suhteen hyödyntäen äänenvoimakkuuden hinnoittelua.

Joustavat läpimenoajastrategiat kohdistavat toimitusketjun ja vähentävät tuotannon pullonkauloja korkean sekoittumisen ympäristöissä.

Volyymi vs. monimutkaisuus kompromissit

Matalan sekoittumisen, suuren määrän rakenteet yksinkertaistavat ohjelmointia ja syöttölaitteen asennusta vähentäen vaihtamisjätteitä. Koneet pysyvät tuottavina ilman usein seisokkeja. Korkean sekoittumisen, pienen volyymin tilaukset lisäävät vaihtotaajuutta, nostaen tyhjäkäyntiaikaa syöttölaitteina, ohjelmissa ja kaavaimien kytkiminä. Se vaikuttaa tehokkuuteen, jos sitä ei suunnitella.

Näiden kompromissien ymmärtäminen auttaa joukkueita valitsemaan parhaan strategian piirilevyn kokoonpanokustannusten hallitsemiseksi projektin vaatimuksien vastaamisen yhteydessä.

Kustannussäästöjen laskeminen piirilevyn paneelilla

Aineelliset säästöt

Tehokas paneelin asettelu vähentää merkittävästi materiaalijätteitä. Pesämällä parittoman muotoisia piirilevyjä yhdessä valmistajat voivat maksimoida materiaalin hyödyntämisen. Esimerkiksi hyvin suunniteltu paneeli voi vähentää materiaalikustannuksia jopa 15 prosentilla. Tämä on erityisen tärkeää suuren määrän tuotanto-ajoissa, joissa jopa pienet yksikkösäästöt voivat lisätä huomattavia kustannusvähennyksiä.

Työvoiman säästöt

Paneelisointi vähentää käsikirjojen lukumäärää levyä kohti, mikä johtaa merkittäviin työvoiman säästöihin. Harvemmat manuaaliset vuorovaikutukset tarkoittavat vähemmän työaikaa ja vähentynyttä inhimillisten virheiden riskiä. Lisäksi minimoidaan lastaus- ja purkamisaikoja SMT: n aikana. Tämä voi vähentää työvoimakustannuksia 20 prosentilla suuren määrän tuotannossa, mikä tekee prosessista tehokkaamman ja kustannustehokkaamman.

Testaus- ja tarkastustehokkuus

Paneelilaudat virtaviivaistavat testausprosessit, automatisoidun optisen tarkastuksen (AOI), piirin sisäisen testauksen (ICT) ja toiminnallisen testauksen tehokkaamman. Testaamalla useita levyjä samanaikaisesti valmistajat voivat vähentää yksittäisiin hallituksen testaukseen liittyviä aikaa ja kustannuksia. Tämä voi alentaa tarkastuskustannuksia jopa 30 prosentilla volyymituotannossa, mikä varmistaa korkealaatuisen tuotannon ja minimoi kulut.

Depanelisointikustannukset ja riskit

Depanelointimenetelmät vaikuttavat merkittävästi kustannuksiin ja riskeihin. V-pisteytys on halvempi menetelmä, mutta voi aiheuttaa stressiä levyille, mikä mahdollisesti johtaa vaurioihin. TAB -reititys on kalliimpaa, mutta lempeämpi laudoilla, mikä vähentää vaurioiden riskiä eron aikana. Väärä depanelointi voi lisätä romunopeuksia, mikä kieltää joitain paneelisoinnilla saavutettuja kustannussäästöjä. Kustannusten ja riskin tasapainotus on ratkaisevan tärkeää kokonaissäästöjen maksimoimiseksi.

Ymmärtämällä näitä tekijöitä valmistajat voivat laskea paneelisoinnin kustannussäästöt ja tehdä tietoon perustuvia päätöksiä tuotantoprosessien optimoimiseksi. Jokainen näkökulma tarjoaa erityisiä mahdollisuuksia vähentää kustannuksia ylläpitäen samalla korkealaatuista tuotantoa.

Suunnittelun näkökohdat paneelisoinnin ja äänenvoimakkuuden kustannusten optimoimiseksi

Kohdista paneelisuunnittelu kokoonpanoprosessiin

Paneelimallien on kohdistettava kokoonpanolaitteesi ominaisuuksien kanssa. Varmista, että paneelisi asettelu vastaa kuljettimien ja kalusteiden mittoja ja vaatimuksia. Suunnitelma Brakaway -välilehdet tehokkaaseen depanelointiin voi vähentää merkittävästi käsityötä ja mahdollisia vaurioita erotuksen aikana. Esimerkiksi V: n muotoisten murtautumisvälilehtien käyttäminen voi tehdä depanelointiprosessista sujuvamman ja luotettavamman.

Tasapainotuspaneelin koko koneominaisuuksilla

Paneelin koko on kriittinen tekijä kustannusten optimoinnissa. Harkitse nouto-, reflow- ja aoi-koneiden kokorajoituksia. Ylisuuret paneelit saattavat vaatia manuaalista interventiota, kasvattaa työvoimakustannuksia ja vähentää tehokkuutta. Pysymällä paneelit laitteiden optimaalisen koon alueella, voit ylläpitää sujuvaa automaatiota ja vähentää manuaalisen käsittelyn tarvetta. Esimerkiksi paneelin koko, joka sopii hyvin koneen ominaisuuksiin hyvin, voi parantaa suorituskykyä jopa 25%.

Oikean paneelisovelluksen valitseminen äänenvoimakkuudellesi

Paneelisointimenetelmän valinnan tulisi perustua tuotannon määrään. Pienten prototyyppien osalta V-pisteytys on usein riittävä ja kustannustehokas. Suurten volyymi-ajojen aikana välilehden reititys on yleensä suositeltavaa, koska se tarjoaa lempeämmän erotusprosessin, mikä vähentää hallituksen vaurioiden riskiä. Ymmärtäminen, milloin V-pistemäärä vs.-välilehden reititys voi vaikuttaa merkittävästi sekä kustannuksiin että laatuun. Esimerkiksi välilehden reititys voi vähentää romunopeuksia jopa 10%: lla suuren määrän tuotanto-ajoissa.

Harkitsemalla huolellisesti näitä suunnittelutekijöitä valmistajat voivat optimoida paneelisoinnin sekä kustannusten että tehokkuuden vuoksi. Jokainen valinta vaikuttaa tuotantovirtaan ja lopullisiin kustannuksiin, mikä tekee tietoisista päätöksistä, jotka ovat tärkeitä säästöjen maksimoimiseksi ja korkealaatuisen tuotannon ylläpitämiseksi.

Usein kysyttyjä kysymyksiä

Kuinka piirilevypaneeli vähentää kokoonpanokustannuksia?

Paneelointi vähentää kokoonpanokustannuksia parantamalla materiaalin käyttöä ja vähentämällä käsittelyä. Yhdistämällä useita levyjä yhdeksi paneeliksi maksimoi materiaalin käytön vähentämällä jätteitä. Vähemmän manuaalista kosketusta taulua kohden alhaisemmat työvoimakustannukset. Tehokkaat depanelointimenetelmät säästävät myös aikaa ja vähentävät virheitä.

Onko paneelista hyötyä pienille tilavuuksille?

Kyllä, paneelistaminen voi olla hyödyllistä pienille tilavuuksille. Se virtaviivaistaa kokoonpanoprosessia, mikä tekee siitä tehokkaamman. Jopa vähemmän levyjä, paneeli vähentää asennusaikoja ja parantaa materiaalin käyttöä. Tämä voi johtaa kustannussäästöihin, varsinkin kun käytetään automatisoituja laitteita.

Mikä paneelisointimenetelmä on paras suunnittelulleni?

Paras paneelimenetelmä riippuu suunnittelustasi ja tuotantotarpeistasi. V-pistemäärä soveltuu pieniin, vankkoihin levyihin ja prototyyppeihin. TAB -reititys on parempi suuremmille, arkaluontoisemmille levyille. Kiinteä välilehti paneeli tarjoaa ylimääräistä tukea suurille levyille, mutta vaatii enemmän ponnisteluja erottamiseen.

Kuinka paljon voin säästää lisäämällä tilauksen määrää?

Kasvava tilausmäärä voi johtaa merkittäviin kustannussäästöihin. Korkeammat määrät vähentävät yksikköä koskevia kustannuksia mittakaavaetujen kautta. Asennuskustannukset jakautuvat useampaan yksiköihin, mikä vähentää yksittäisiä kustannuksia. Materiaalin käyttö paranee myös vähentämällä jätteitä. Esimerkiksi suuri tilaus saattaa vähentää yksikkökustannuksia 20% pieneen verrattuna.

Mitkä ovat riskit, jos ohitan asianmukaisen paneelisuunnittelun?

Oikean paneelisuunnittelun ohittaminen voi johtaa lisääntyneisiin kustannuksiin ja tuotantoviiveisiin. Huonosti suunnitellut paneelit voivat aiheuttaa materiaalijätteitä, korkeampia työvoimakustannuksia ja lisääntyneitä romahintoja. Virheellinen depanelointi voi vahingoittaa hallituksia, mikä johtaa uusintaan tai romuun. Oikea paneelisuunnittelu varmistaa tehokkaan tuotannon ja kustannussäästöt.

Johtopäätös

Ymmärtäminen, kuinka PCB -paneeli ja tilavuusvaikutusten kokoonpanokustannukset ovat ratkaisevan tärkeitä tuotannon optimoimiseksi. Materiaalin säästöistä ja työvoiman tehokkuudesta oikean paneelisovituksen valintaan jokaisella tekijällä on rooli kustannusten vähentämisessä ja nopeuden parantamisessa. Jos haluat parantaa piirilevyn tuotantoa, harkitse kumppanuutta Dongguan ICT Technology Co., Ltd: n kaltaisten asiantuntijoiden kanssa . He ovat erikoistuneet edistyneisiin piirilevyratkaisuihin ja voivat auttaa sinua maksimoimaan tehokkuuden ja kustannussäästöt.
