Pinta-asennustekniikka (SMT) on näkyvä menetelmä elektronisten piirien kokoonpanossa, jossa komponentit asennetaan suoraan painetun piirilevyn (PCB) pinnalle.SMT-tuotannosta on tullut alan standardi sen tehokkuuden, kustannustehokkuuden ja kyvyn vuoksi käsitellä suuritiheyksisiä sovelluksia.Tässä artikkelissa tarkastellaan SMT:n yksityiskohtaista valmistusprosessia, sen etuja, haittoja ja olennaista terminologiaa.
Surface Mount Technology (SMT) on menetelmä, jota käytetään tuottamaan elektronisia piirejä, joissa komponentit asennetaan tai sijoitetaan suoraan piirilevyjen pinnalle.SMT:llä luotua elektronista laitetta kutsutaan a pinta-asennuslaite (SMD). SMT mahdollistaa komponenttien sijoittelun ja juottamisen automatisoinnin, mikä johtaa erittäin tehokkaisiin ja skaalautuviin tuotantoprosesseihin.Toisin kuin läpireikäteknologiassa, joka vaatii reikien poraamista piirilevyyn, SMT-komponentit juotetaan pintaan, mikä tekee prosessista nopeamman ja soveltuvan miniatyrisointiin.
Lisääntynyt tiheys: SMT mahdollistaa suuremman komponenttitiheyden, mikä on välttämätöntä kompaktimpien ja monimutkaisempien elektronisten laitteiden luomiseksi.
Parannettu suorituskyky: SMT-komponenteilla on tyypillisesti pienempi resistanssi ja induktanssi liitännässä, mikä johtaa parempaan sähköiseen suorituskykyyn.
Automaatio: SMT-tuotantolinjat voidaan automatisoida pitkälle, mikä vähentää työvoimakustannuksia ja lisää tuotantonopeuksia.
Kustannustehokas: Automatisoinnin ja pienemmän materiaalinkäytön (esim. vähemmän porattuja reikiä) ansiosta SMT on yleensä kustannustehokkaampi kuin perinteiset menetelmät.
Luotettavuus: SMT-komponentit ovat vähemmän alttiita mekaaniselle rasitukselle, koska ne juotetaan suoraan piirilevyn pintaan.
Monimutkaisuus korjauksessa: SMT-komponenttien pienen koon vuoksi niiden korjaaminen tai uudelleentyöstäminen voi olla haastavampaa kuin läpireikäkomponentit.
Alkuasennuksen kustannukset: SMT-tuotantolinjojen perustaminen voi olla kallista erikoislaitteiden ja koneiden tarpeen vuoksi.
Lämmönhallinta: SMT voi aiheuttaa haasteita lämmönhallinnassa, koska komponentit on sijoitettu lähekkäin, mikä vaikeuttaa lämmön poistumista.
The SMT valmistusprosessi sisältää useita kriittisiä vaiheita, joista jokainen vaatii tarkkuutta ja erikoislaitteita.Tässä on yksityiskohtainen katsaus jokaiseen vaiheeseen:
Ensimmäinen vaihe SMT-valmistusprosessissa on juotospastatulostus.Kaavainta tai seulaa käytetään juotospastan levittämiseen piirilevyn tyynyille, joihin komponentit sijoitetaan.Juotospasta koostuu pienten juotospallojen ja juoksutteen sekoituksesta, mikä auttaa juotetta kiinnittymään PCB-tyynyihin.Tämän vaiheen tarkkuus on ratkaisevan tärkeää, koska mikä tahansa kohdistusvirhe voi johtaa lopputuotteen virheisiin.
Kun juotospasta on levitetty, piirilevy siirtyy poiminta- ja paikkakoneeseen.Tämä kone poimii pinta-asennuslaitteet keloilta tai alustalta ja sijoittaa ne tarkasti piirilevylle.Sijoituskone käyttää tyhjiö- ja mekaanisten tarttujajen yhdistelmää komponenttien käsittelemiseen ja kehittyneitä näköjärjestelmiä tarkan sijoituksen varmistamiseksi.Keräilykoneen tehokkuus ja nopeus ovat kriittisiä SMT-tuotantolinjojen yleisen tuottavuuden kannalta.
Komponenttien asennuksen jälkeen piirilevy käy läpi juotosprosessin komponenttien kiinnittämiseksi pysyvästi.SMT-valmistuksessa käytetään kahta päätyyppiä juotosta:
Reflow juottaminen: Tämä on yleisin tapa.Piirilevy, joka on nyt täynnä komponentteja, johdetaan reflow-uunin läpi.Uuni lämmittää levyä hallitusti, jolloin juotospasta sulaa ja muodostaa kiinteän liitoksen komponenttien ja piirilevyjen välille.
Aaltojuotto: Käytetään harvemmin SMT:ssä, aaltojuottaminen sisältää piirilevyn siirtämisen sulan juotteen aallon yli.Tämä menetelmä on yleisempi läpireiän asennuksessa, mutta sitä voidaan käyttää sekatekniikan levyissä.
Laadunvalvonta on kriittinen osa SMT-valmistusprosessia.Tarkastuksella varmistetaan, että komponentit on asetettu oikein ja juotettu oikein.Useita tekniikoita käytetään:
Automatisoitu optinen tarkastus (AOI): AOI-järjestelmät käyttävät kameroita ottamaan kuvia PCB:stä ja vertaamaan niitä ennalta määritettyyn malliin mahdollisten sijoitus- tai juotosvirheiden havaitsemiseksi.
Röntgentarkastus: Käytetään monimutkaisemmille levyille tai kohteisiin, joissa komponentit ovat piilossa näkyviltä. Röntgentarkastus voi havaita juotosliitosten sisäiset viat ja varmistaa liitosten laadun.
Manuaalinen tarkastus: Vaikka automaation vuoksi vähemmän yleistä, manuaalista tarkastusta käytetään joskus monimutkaisille tai erittäin luotettaville levyille.
Tarkastuksen jälkeen piirilevylle tehdään toimintatesti sen oikean toiminnan varmistamiseksi.On olemassa useita testejä, mukaan lukien:
In-Circuit Testing (ICT): ICT käyttää sähköantureita piirilevyn yksittäisten komponenttien testaamiseen.
Toiminnallinen testaus: Tämä sisältää piirilevyn testaamisen tavalla, joka simuloi sen loppukäyttöympäristöä sen varmistamiseksi, että se toimii odotetulla tavalla.
Kun piirilevy on läpäissyt kaikki tarkastukset ja testit, se siirtyy viimeiseen kokoonpanovaiheeseen.Tämä voi sisältää lisävaiheita, kuten jäähdytyslevyjen, koteloiden tai liittimien kiinnittämistä.Lopuksi valmis tuote pakataan ja valmistetaan lähetettäväksi asiakkaalle.

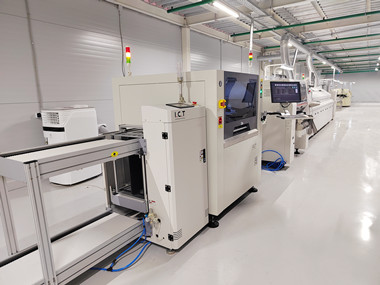

SMT-tuotantolinjat on suunniteltu optimoimaan valmistusprosessin tehokkuus ja laatu.Nämä linjat koostuvat useista toisiinsa kytketyistä koneista, joista jokainen suorittaa tietyn tehtävän kokoonpanoprosessissa.SMT-tuotantolinjan asettelu ja konfiguraatio voivat vaihdella valmistettavien tuotteiden monimutkaisuuden ja tuotantomäärävaatimusten mukaan.SMT-tuotantolinjojen avainkomponentteja ovat:
Juotospastatulostimet: Nämä koneet levittävät juotospastaa piirilevylle erittäin tarkasti.
Poimi ja aseta -koneet: Automaattiset koneet, jotka sijoittavat komponentteja piirilevylle.
Reflow-uunit: Laitteet, joita käytetään piirilevyn lämmittämiseen ja juotospastan sulattamiseen.
Tarkastusjärjestelmät: AOI- ja röntgenlaitteet laadunvalvonnan varmistamiseksi.
Kuljetinjärjestelmät: Käytetään PCB-levyjen kuljettamiseen tuotantolinjan eri vaiheiden välillä.
SMT-tuotantolinjojen suunnittelu ja tehokkuus ovat ratkaisevan tärkeitä korkean tuoton saavuttamiseksi ja kilpailukykyisten valmistuskustannusten ylläpitämiseksi.
SMT-valmistuksessa käytetyn terminologian ymmärtäminen on välttämätöntä kaikille prosessiin osallistuville.Tässä muutamia keskeisiä termejä:
PCB (printed Circuit Board): Levy, johon komponentit on asennettu.
SMD (pinta-asennuslaite): Pinta-asennukseen suunnitellut komponentit.
Sapluuna: Malli, jota käytetään juotospastan levittämiseen piirilevylle.
Flux: Kemiallinen puhdistusaine, joka auttaa juotetta kiinnittymään PCB-tyynyihin.
Reflow juottaminen: Prosessi, jossa juotospasta sulatetaan sähköliitäntöjen luomiseksi.
AOI (automaattinen optinen tarkastus): Konenäköjärjestelmä, jota käytetään laadunvalvontaan.
BGA (Ball Grid Array): Integroitujen piirien pakkaustyyppi, joka yhdistää piirilevyyn juotospalloilla.
Surface Mount Technology (SMT) on mullistanut elektroniikan valmistusteollisuuden mahdollistamalla suuritiheyksien ja tehokkaiden PCB-levyjen tuotannon kustannustehokkaalla tavalla.SMT-valmistusprosessi sisältää useita kriittisiä vaiheita juotospastatulostuksesta lopulliseen kokoonpanoon, joista jokainen vaatii tarkkuutta ja erikoislaitteita.Ymmärtämällä SMT-tuotantolinjojen monimutkaisuudet valmistajat voivat optimoida prosessejaan, alentaa kustannuksia ja tuottaa luotettavia, korkealaatuisia elektroniikkalaitteita.Olitpa kokenut ammattilainen tai alan uusi tulokas, SMT:n perusteiden ymmärtäminen on välttämätöntä modernin elektroniikkateollisuuden menestymiselle.
