Mietitkö, miksi SMT -saannosi on alhainen ja miten vähentää uudelleensuunnittelua? Et ole yksin. Monet valmistajat kohtaavat haasteita saavuttaakseen korkeat satoasteet yhteisten vikojen, kuten juotosten siltojen, haudan ja riittämättömän juotosen vuoksi. Tässä blogissa tutkimme näiden kysymysten perimmäisiä syitä ja tarjoamme käytännön vinkkejä SMT -prosessin parantamiseksi. Olitpa kokenut ammattilainen tai uusi kentällä, liity meihin, kun sukellamme ratkaisuihin, jotka voivat auttaa lisäämään satoa ja minimoimaan uudelleenmuotoilun.
Tietäminen, kuinka SMT -tuoton ja uudelleenmuokkaushinnat toimivat, auttaa joukkueita vähentämään kustannuksia ja parantamaan tuotannon vakautta.
SMT -sato, jota usein kutsutaan First Pass -tuottoksi (FPY), osoittaa ensimmäisen kerran tarkastusten ohittavien laudan prosenttiosuuden. Se mittaa kuinka monta kokoonpanoa etenee ilman uudelleensuunnittelua. Korkea FPY osoittaa vakaan, ohjattavan prosessin. Alhaiset FPY -signaalit toistuvat ongelmat juotospastatulostuksessa, sijoittamisessa tai reflöroissa.
Saanto siteet läheisesti uusinta-, romu- ja tuotannon läpäisy. Matala sato lisää uudelleensuunnittelua, joka kuluttaa työvoimaa ja materiaaleja. Korkeat uusintaprosentit hitaasti tuotantoa, mikä luo pullonkauloja, jotka vähentävät läpäisy- ja tehtaan tehokkuutta. Liialliset viat voivat johtaa romuun, jos uusinta epäonnistuu, lisäämällä jätteiden kustannuksia.
Matala sato lisää työvoimaa uudelleensuunnittelussa ja lisätarkastuksissa. Jokainen uudelleensuuntausjakso tarkoittaa, että operaattorit viettävät aikaa korjaamaan hallituksia uusien tuottamisen sijaan. Se herättää tarkastusten on tarkistettava korjatut yksiköt lisäämällä työtuntia. Materiaalijätteet nousevat, kun laudat tarvitsevat varaosia, juotetta tai vuotoa uusinnan aikana. Useiden uusinta voi vahingoittaa PCB: tä muuttamalla ne romuksi, mikä johtaa hukkaan komponentteihin ja prosessointiaikaan.
Matala tuotto vaikuttaa myös läpimenoaikoihin ja asiakkaiden toimitukseen. Tuotanto hidastuu, kun linjat käsittelevät uudelleenvertaisia, viivästyttäen tuotantoa. Toimitusta odottavat asiakkaat voivat kohdata pidempiä läpimenoaikoja, riskiä menetetyistä tilauksista ja vahingoittaa tehtaan mainetta.
| Matalan | tuottoluokan |
|---|---|
| Työ | Lisääntynyt uusinta ja tarkastukset |
| Materiaali | Lisää romua, korkeampi materiaalijäte |
| Läpimenoaika | Pidemmät toimitusajat asiakkaille |
Juotospastakysymykset ovat yleinen syy alhaiseen satoon SMT: ssä. Riittämätön juote voi johtaa huonoihin yhteyksiin. Juotin silta tapahtuu, kun juotos virtaa tiiviisti etäisyyden tyynyjen välillä. Juotospallo on silloin, kun pienet juotospallot piirilevyllä. Nämä viat johtuvat usein virheellisestä stensiilisuunnittelusta, käyttämällä väärää tahnatyyppiä tai vääriä tulostusparametreja.
Komponenttien sijoittamisen tarkkuus on ratkaisevan tärkeää. Virheellinen kohdistus tapahtuu, kun komponentteja ei sijoiteta oikein tyynyihin. Haudanpoisto tapahtuu, kun komponentin toinen pää nostetaan tyynyltä. Viljaaminen on, kun komponentit eivät ole kohdistettu kunnolla. Nämä ongelmat johtuvat usein poiminta- ja paikan tarkkuudesta tai komponenttipakkausten variaatioista.
Uudelleenjuotevikojen vaikutusvaikutukset. Kylmän juotosliitokset tapahtuvat, kun juotos ei sulaa kokonaan. Tyhjät ovat tyhjiä tiloja juotosliitossa. Pääpillo-in-in-in-in-in-in-in-in-in-int (lonkka) virheet tapahtuvat, kun juotos ei märkää komponenttia kokonaan. Nämä ongelmat johtuvat yleensä vääristä reflw -profiileista, PCB -loimesta tai komponenttien hapettumisesta.
Huono piirilevy ja komponenttien laatu voi heikentää satoa. Väytettyjä piirilevyjä vaikeuttavat hyvien juotosyhteyksien muodostamisen. Komponenttien hapettuminen tai saastuminen voi estää asianmukaisen juottamisen. Kosteusherkät laitteet (MSD) voivat myös vaikuttaa juotoslaadun, jos niitä ei käsitellä oikein.
Tarkastus ja testaus voivat vaikuttaa satoon. Väärät positiiviset optisen tarkastuksen (AOI) voivat johtaa tarpeettomaan uudelleensuunnitteluun. Tunnustamattomat viat voivat aiheuttaa vikoja kentällä. Tarkka tarkastus ja testaus ovat avain uusinnan vähentämiseen ja saannon parantamiseen.
Materiaalin laatu on avaintekijä SMT -saannossa. PCB: n pintakäsittely vaikuttaa juotettavuuteen. Huonot säilytysolosuhteet voivat heikentää materiaaleja. Komponenttien laadulla on myös merkitystä. Heikkolaatuiset komponentit aiheuttavat todennäköisemmin vikoja. Esimerkiksi hapettuneet komponentit eivät välttämättä juota kunnolla. Kosteusherkät laitteet (MSD) vaativat valvottua tallennustilaa loimen estämiseksi. Saapuvien materiaalien tarkastaminen vikojen vuoksi voi saada aikaan ongelmia varhain vähentäen vikojen riskiä tuotannon aikana.
Prosessiasetusten vaikutus saanto. Tulostusparametrien on oltava tarkkoja. Sijoituksen nopeus vaikuttaa komponenttien tarkkuuteen. Palautusprofiilin asetukset määrittävät juotosyhteyden laadun. Virheelliset asetukset voivat johtaa virheisiin, kuten kylmän juotosliitoksiin tai juotos sillan. Esimerkiksi liian nopea sijoitusnopeus voi aiheuttaa väärinkäytöksiä, kun taas virheellinen reflow -profiili voi johtaa riittämättömään juoteeseen. Näiden parametrien hienosäätö PCB: n ja komponenttien erityisvaatimusten perusteella voi parantaa merkittävästi satoa.
Laitteiden ongelmat voivat alentaa satoa. Kalibrointi varmistaa, että koneet toimivat oikein. Säännöllinen huolto estää rikkoutumisia. Virheelliset tai kuluneet laitteet voivat aiheuttaa vikoja. Esimerkiksi väärin kalibroitu nouto- ja paikkakone voi vääristää komponentteja. Laitteiden säännöllinen tarkistaminen ja säätäminen varmistaa yhdenmukaisen suorituskyvyn. Edistyneiden työkalujen, kuten Solder Paste -tarkastusjärjestelmien (SPI) järjestelmien käyttäminen voi auttaa kiinnittämään ongelmia prosessin varhaisessa vaiheessa vähentämällä myöhempien vaiheiden saavuttavien virheiden todennäköisyyttä.
Ihmisen virhe on toinen tekijä. Operaattorit voivat tehdä virheitä käsittelyn aikana. Uudelleenmuutos voi ottaa käyttöön uusia vikoja. Oikea koulutus ja selkeät menettelyt vähentävät virheitä. Esimerkiksi komponenttien käsittely huolellisesti estää vaurioita. Selkeät ohjeet uusintamenettelyistä voivat minimoida uusien vikojen käyttöönottoa. Virheenkestävien tekniikoiden, kuten jigien tai kalusteiden käyttäminen, toteuttaminen voi myös auttaa vähentämään operaattorivirheitä.
Käsittelemällä näitä perimmäisiä syitä valmistajat voivat parantaa SMT -satoa ja vähentää uudelleensuunnittelua. Jokaisella tekijällä on ratkaiseva rooli korkealaatuisen tuotannon varmistamisessa materiaalien käsittelystä prosessin optimointiin ja laitteiden ylläpitoon.
SMT -sadon lisäämiseksi aloita juotospastatulostuksella. Oikean kaavaimen paksuuden ja aukon suunnittelun valitseminen on ratkaisevan tärkeää tarkalle juotosten laskeutumiselle. Esimerkiksi paksumpi stensiili voidaan tarvita suuremmille komponenteille, kun taas ohuempi toimii paremmin hienovaraisissa osissa. Pastaviskositeetin hallinta varmistaa yhdenmukaisen virtauksen, ja asianmukaiset varastointiolosuhteet estävät liitän kuivumisen tai saastuttamisen. Juotospastatarkastusjärjestelmien (SPI) käyttäminen voi tarttua vikoihin varhain, säästää aikaa ja vähentää uudelleensuuntausta. SPI-järjestelmät tarjoavat reaaliaikaisen palautteen, jonka avulla voit säätää tulostusprosessia lennossa.
Komponenttien sijoittamisen tarkkuus on avain vikojen vähentämiseen. Kalibroi säännöllisesti nouto- ja paikkakoneita varmistaaksesi, että ne toimivat toleranssissa. Käytä näkökulmajärjestelmiä väärinkäytön minimoimiseksi, etenkin pienille tai monimutkaisille komponenteille. Tiivistä yhteistyötä toimittajien kanssa komponenttipakkauksen laadun hallitsemiseksi varmistaa, että osat sopivat hyvin piirilevylle. Esimerkiksi komponentit, joilla on tasainen mitat ja korkealaatuiset pakkaukset, muuttuvat vähemmän todennäköisesti sijoittamisen aikana.
Palautusprofiilit tarvitsevat huolellista säätöä johdonmukaisen juottamisen varmistamiseksi. Aseta profiilit juotospastatyypin ja komponenttitiheyden perusteella. Esimerkiksi tahna, jolla on korkeampi sulamispiste, saattaa vaatia erilaista profiilia kuin pienempi sulamispiste. Seuraa uunialueita ja kuljettimen nopeutta tarkasti varmistaaksesi tasaisen lämmityksen piirilevyn yli. Termoelementtien käyttäminen reaaliaikaiseen lämpöprofilointiin tuotannon aikana auttaa tunnistamaan ja korjaamaan kuumia tai kylmiä pisteitä uunissa varmistaen johdonmukaisen juotosten.
Tarkastusstrategioiden on tasapainotettava herkkyys ja tarkkuus väärien positiivisten vähentämiseksi ja todellisten vikojen saamiseksi. Säädä automatisoidut optisen tarkastus (AOI) -asetukset väärien positiivisten vähentämiseksi, mikä voi johtaa tarpeettomaan uusintaan. Käytä röntgentarkastuksia monimutkaisissa komponenteissa, kuten BGA: issa ja QFN: issä, joissa piilotetut juotosliitokset ovat yleisiä. Säännöllinen laitteiden huolto pitää tarkastustyökalut tarkkoina ja luotettavina varmistaen, että viat ovat kiinni aikaisin ja johdonmukaisesti.
Materiaalinkäsittely ja varastointi vaikuttavat merkittävästi satoon. Säilytä kosteusherkät laitteet (MSD) kontrolloiduissa ympäristöissä kosteuden aiheuttamien vaurioiden estämiseksi. Tarkasta saapuvat PCB: t ja komponentit hapettumiselle tai loimille, mikä voi vaikuttaa juotettavuuteen ja komponenttien sijoittamiseen. Oikea varastointi ja tarkastus varmistaa, että materiaalit ovat valmiita tuotantoon, vähentämään vikoja ja uudelleenmuotoita. Esimerkiksi PCB: ien tallentaminen kuivassa, viileässä ympäristössä estää loimen, kun taas komponenttien tarkistaminen saapuessa voi saada hapettumisen varhain.
Keskittymällä näihin alueisiin voit vähentää merkittävästi SMT: n uusimista ja parantaa yleistä satoa. Jokaisella askella, juotospastatulostuksen optimoinnista tehokkaiden tarkastusstrategioiden toteuttamiseen, on tärkeä rooli korkealaatuisen tuotannon varmistamisessa.
| tekijävaikutus | |
|---|---|
| Optimoi juotospastatulostus | Valitse oikea kaavaimen paksuus - käytä SPI: tä varhaisen vian havaitsemiseen |
| Paranna komponenttien sijoittamisen tarkkuutta | Säännöllisesti kalibroi koneet - Käytä näkökohdistusjärjestelmiä |
| Hienosäätöprofiilit | Aseta profiilit liitä tyyppiin - tarkkaileuunivyöhykkeitä |
| Toteuttaa tehokkaat tarkastusstrategiat | Säädä AOI -herkkyys - Käytä röntgenkomponentteja |
| Materiaali- ja säilytysohjaimet | Säilytä msds oikein - tarkista saapuvat materiaalit |
Tilastollinen prosessin hallinta (SPC) on tehokas työkalu SMT -prosessin vakauden ylläpitämiseen. Seuraamalla jatkuvasti avainmittareita, kuten juotospastan määrää, stensiilikohdistusta ja komponenttien sijoittamisen tarkkuutta, SPC auttaa tunnistamaan variaatiot varhain. Ohjausrajojen asettaminen antaa sinun havaita poikkeamat ennen kuin ne johtavat virheisiin. SPC -kaaviot tarjoavat visuaalisia näkemyksiä prosessitrendeistä, mikä mahdollistaa ennakoivien säätöjen pitämiseksi tuotantolinjasi sujuvasti ja johdonmukaisesti.
Saantotrendianalyysi on välttämätöntä toistuvien vikakuvioiden tunnistamiseksi. Seuraamalla satoa ajan myötä, voit havaita, kasvavatko viat tai vähenevätkö viat. Tämä analyysi auttaa määrittelemään yleisimmät ongelmat, jolloin voit keskittyä parannuspyrkimyksiisi, missä niitä eniten tarvitaan. Esimerkiksi, jos huomaat juotosten siltavirheiden johdonmukaisen nousun, voit tutkia stensiilisuunnittelua tai juotospastatulostusparametreja perimmäisen syyn ratkaisemiseksi.
Valmistuksen suoritusjärjestelmät (MES) tarjoavat reaaliaikaisen seurannan vika- ja uudelleensuunnittelutietojen seurantaan. Nämä järjestelmät kaappaavat tietoja, kuten tuotantolinjalla tapahtuu, mikä mahdollistaa nopeat vastaukset esiin nouseviin kysymyksiin. MES voi integroitua muihin työkaluihin, kuten SPC, jotta saadaan kattava näkymä valmistusprosessistasi. Reaaliaikaisen tietojen avulla voit tehdä tietoisia päätöksiä, optimoida työnkulut ja vähentää seisokkeja. Hyödyntämällä MES: ää voit parantaa tuotannon kokonaistehokkuutta ja satoa.
Johtava elektroniikan valmistaja kamppaili hautauskysymyksiin, joissa komponentit nostivat tyynyjä reflow -juottamisen aikana. Tämä vika oli erityisen yleinen pienissä, passiivisissa komponenteissa. Ryhmä päätti tutkia palautusprofiilia säätämällä lämpötilan ramppia ja huippulämpötilaa. Hienottamalla nämä parametrit pystyivät vähentämään haudat 80%. Tämä ei vain parantunut satoa, vaan myös paransi lopputuotteen luotettavuutta. Menestys johtui paremmasta lämpöhallinnasta, joka varmisti tasaisen lämmityksen piirilevyn yli.
Toinen valmistaja kohtasi pysyviä juotosten siltakysymyksiä, etenkin tiheästi asutuissa piirilevyissä. Joukkue tajusi, että heidän stensiilisuunnittelu ei ollut optimaalinen juotospasta -julkaisuun. He tarkistivat kaavaimen aukon koot ja muodot varmistaen paremman kohdistuksen piirilevytyynyjen kanssa. Tämä yksinkertainen muutos johti juotosten siltavirheiden 75%: n vähentymiseen. Parannettu stensiilisuunnittelu mahdollisti tarkemman juotospastan laskeutumisen, minimoimalla juotosten siltojen riski ja vähentämällä merkittävästi uudelleenvertaisia.
Kolmas esimerkki sisältää tehdas, joka kamppaili riittämättömien juotetapahtumien kanssa, mikä johtaa huonoihin sähköyhteyksiin. Ryhmä toteutti juotospastatarkastusjärjestelmät (SPI) seuraamaan juotospastatulostusprosessia. Analysoimalla SPI -tietoja, he tunnistivat tulostusparametrien epäjohdonmukaisuudet, kuten stensiilien kohdistaminen ja liittämisen viskositeetti. Näiden parametrien säätäminen SPI -palautteen perusteella vähensi riittämättömiä juotosvaurioita 90%. Tehdas esitteli myös tulostuslaitteiden säännölliset huoltotarkastukset, mikä parantaa prosessien johdonmukaisuutta edelleen.
Nämä tapaustutkimukset kuvaavat, kuinka kohdennetut interventiot voivat parantaa merkittävästi SMT -satoa. Näillä strategioilla voi olla huomattava ero vikojen ja uudelleenmuodostumien vähentämisessä, se optimoi uudelleen palautusprofiileja, parantaa SPI -tietoa. Keskittymällä näihin alueisiin valmistajat voivat saavuttaa korkeammat saannot ja luotettavat tuotteet.
Hyvät SMT -saantokohteet vaihtelevat. Korkean sekoitustuotannon tavoitteena on 95%: n sato usein asennusmuutoksista. Suuren määrän tuotantotavoitteet ovat vähintään 98%, koska prosessit ovat vakaampia. Realististen tavoitteiden asettaminen auttaa hallitsemaan odotuksia ja keskittymään jatkuvaan parantamiseen.
Tarkista reflow -profiilit säännöllisesti. Päivittäiset tarkistukset ovat ihanteellisia suuren volyymin tuotantoon varhain. Korvaa korkean sekoitustuotannon varmistavat profiilit jokaisen asennusmuutoksen myötä. Johdonmukainen seuranta varmistaa optimaalisen juottamisen ja vähentää virheitä.
AOI auttaa, mutta ei aina vähennä uudelleenmuotoilua. Se riippuu kalibroinnista ja asetuksista. Yliherkkä AOI voi merkitä vääriä vikoja, mikä lisää uudelleenvertaisia. Oikein viritetty AOI vähentää vääriä positiivisia ja tarttuu todellisiin ongelmiin parantaen satoa.
Hautaus 0402 -komponenteissa on yleistä. Säädä palautusprofiileja tasaisen lämmityksen varmistamiseksi. Käytä fluxia, jolla on korkea pintajännitys komponenttien pitämiseen. Myös oikea stensiilisuunnittelu auttaa. Näiden tekijöiden hienosäätö vähentää haudasta ja parantaa satoa.
SMT -saannon ymmärtäminen ja parantaminen on ratkaisevan tärkeää kustannusten vähentämisessä ja tehokkuuden lisäämisessä. Juotospastatulostuksen optimoinnista hienosäätöön palautumisprofiileihin jokaisella vaiheella on tärkeä rooli minimoimisessa ja tuotannon maksimoinnissa.

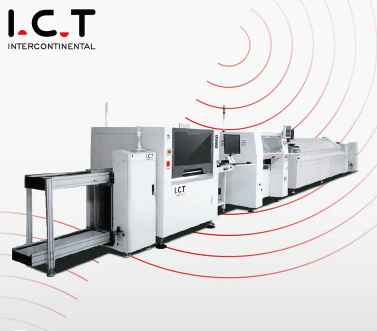

Hyödyntämällä oikeita työkaluja, data -analyysiä ja asiantuntijaohjeita Dongguan I.C.T Technology Co., Ltd. Olitpa käsitellyt materiaalikysymyksiä, prosessiparametreja tai laitteiden kalibrointia, ennakoivan lähestymistavan käyttäminen johtaa merkittäviin parannuksiin SMT -tuotannossa.
