Saatat kysyä, onko typen käyttäminen reflw -uuniprosesseissa hyvä tuotantolinjallesi. Typen Refow -uunitekniikka auttaa lopettamaan hapettumisen juottamisen aikana. Tämä tekee nivelistä vahvempia ja luotettavampia. Automotive-, sotilas- ja BGA -kokoonpanot tarvitsevat usein tätä parempaa laatua. Sinun on mietittävä parempia tuloksia ja ylimääräisiä kustannuksia ja laitteita. Valintasi tulisi vastata tuotetavoitteesi ja laatusääntöjäsi.
Typen käyttäminen palautusuunissa lopettaa hapettumisen. Tämä tekee juotosliitoksista vahvempia ja luotettavampia. Typpi tekee turvallisen tilan ilman happea. Tämä auttaa juotosta leviämään paremmin ja laskee vikoja. Tämä tekniikka on hyvä herkille tuotteille. Näitä ovat auto-, armeijan, BGA- ja lääkinnälliset laitteet. Typen Refow tekee prosessista tasaisemman. Tämä tarkoittaa vähemmän virheitä ja korkeampia ensisijaisia satoja. Typpien uunit ja kaasu maksavat enemmän rahaa. Joten ajattele ensin tuotantokokoa ja budjettiasi. Sinun on ohjattava typen virtausta, puhtautta ja happitasoja. Tämä pitää laadun korkeana ja pysäyttää viat. Typpi auttaa lyijytöntä juottamista. Sen avulla voit käyttää alhaisempia lämpötiloja ja suojaa herkkiä osia. On muitakin vaihtoehtoja, kuten edistynyttä vuoa tai muita kaasuja. Mutta typpi antaa voimakkaita etuja korkean luotettavuuden tarpeisiin.
Typpeä käytetään reflöwuunissa uuniprosesseissa turvallisen tilan valmistamiseksi juottamisen aikana. Typpi toimii kuin kilpi ja pitää happea poissa juotosliitoksista. Tämä auttaa lopettamaan hapettumisen, mikä voi tehdä yhteyksistä heikkoja. Kun käytät typpeä uunissa, sisällä on hyvin vähän happea. Tämä suljettu tila antaa sinulle puhtaampia ja vahvempia juotosliitoksia, jotka kestävät pidempään.
Vinkki: Typpi reflow -uunitekniikassa on erittäin hyödyllinen, kun työskentelet herkillä osilla tai niiden on oltava erittäin luotettavia.
Tavallinen palautusuuni käyttää ilmakaasuna ilmaa. Ilman happi voi reagoida metallien kanssa juottamisen yhteydessä. Tämä tekee oksidista osillesi ja juotospasta. Nämä oksidit voivat aiheuttaa huonoja kostutuksia ja heikkoja niveliä.
Typpi Reflow -uunijärjestelmissä muuttaa tätä. Täytät uunin typellä, joka työntää suurimman osan hapesta. Tämä tekee joitain tärkeitä muutoksia:
Juotosliitoksissa on vähemmän hapettumista.
Juotos leviää paremmin ja peittää tyynyt tasaisemmin.
Sinulla on vähemmän ongelmia, kuten sillat tai ei-kaste.
Prosessi on vakaampi, jopa nopeille SMT -linjoille.

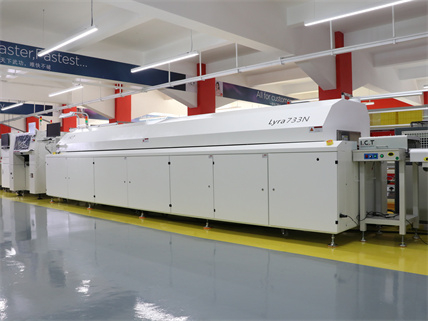

Jotkut uunit, kuten I.CT Lyra733N , tehdään typen käyttöön . Näillä uuneilla on vahvat typen suojausjärjestelmät. Ne auttavat sinua tekemään tuotteita nopeasti ja luotettavasti hyvällä hallinnalla.
Sinun on tarkkailtava happitasoja tiiviisti typessä reflow -uunissa. Useimmat yritykset haluavat happea alle 1000 ppm. Jotkut tuotteet, joiden on oltava erittäin luotettavia tarpeita vielä vähemmän, kuten 100 ppm tai alempi. Vähemmän happea tarkoittaa vähemmän hapettumista ja parempia juotosliitoksia.
Myös typen puhtaus on tärkeä. Haluat typpeä, joka on vähintään 99,99% puhdasta useimmille elektroniikoille. Suurempi puhtaus antaa turvallisemman ilmakehän ja paremmat tulokset. Voit tarkistaa typen puhtauden uunin antureilla. Tämä auttaa pitämään prosessin tasaisena ja samana joka kerta.
HUOMAUTUS: Typen lämpötilavyöhykkeet reflow -uunissa toimivat aivan kuten tavallisissa uuneissa. Asetat edelleen esilämmittämistä, liota, palauttaa ja jäähdytysvyöhykkeet. Suuri ero on ohjattu ilma, ei lämpöasetukset.
Kun lämmität metallia reflöw uunissa, hapetus tapahtuu. Ilman happi reagoi metallin ja juotospastan kanssa. Tämä tekee oksidit, jotka estävät juotetta virtaavan hyvin. Näiden oksidien takia voi muodostua heikkoja niveliä. Typen käyttäminen reflw -uuniprosesseissa poistaa suurimman osan hapesta. Tämä melkein estää hapettumista.
Huomaat muutoksen heti. Juotosliitokset näyttävät kirkkaammilta ja puhtaammilta. Vähemmän hapettumisella on vähemmän vikoja ja vähemmän uudelleenmuotoita. Sticky Flux -jäännöksen puhdistus vie vähemmän aikaa. Monet yritykset sanovat, että typpileikkaukset käyttävät juotosvirtajäämiä jopa 66%. Tämä tarkoittaa vähemmän neula-testivirheitä ja parempia sähkötuloksia.
Vinkki: Puhtaammat nivelet ja vähemmän jäännökset auttavat sinua täyttämään tiukat laatusäännöt, etenkin autojen ja sotilastuotteiden osalta.
Haluat, että jokainen juotosyhteys on vahva ja kestävä pitkä. Typpi reflow -uunitekniikassa auttaa sinua tekemään tämän. Typpi tekee inertin tilaa, joka auttaa juotamaan märkää paremmin. Juotos leviää tasaisemmin ja tekee parempia fileitä. Tämä on erittäin tärkeää hienojakoisille ja lyijytöntä kokoonpanoille.
Tutkimukset osoittavat, että typpi voi vähentää vikavaroja yli puolella. Esimerkiksi:
Viat laskivat 82: sta 37: een miljoonaan typen käytön jälkeen.
Ensimmäisen passin sato kasvoi 5-7%, joten vähemmän laudat tarvitsevat kiinnitystä.
Stressitestit osoittivat, että yksi osa epäonnistui 183 kertaa ilmassa, mutta vain 3 kertaa typen kanssa.
Juotos leviää myös paremmin alhaisemmissa lämpötiloissa. Esimerkiksi 63SN/37PB: n juote leviää 205 ° C: ssa alle 10 ppm happea, mutta tarvitsee 270 ° C: n nopeudella 1000 ppm. Alhaisemmat lämpötilat auttavat suojaamaan arkaluontoisia osia ja säästämään energiaa.
Tarvitset tasaisen prosessin pitääksesi laadun korkean ja kustannusten alhaisena. Typpi palautusuunissa antaa sinulle tämän tasaisen prosessin. Inerttitila pitää hapettumisen alhaisena koko ajan. Näet vähemmän muutoksia, kuinka juotosliitokset näyttävät ja vähemmän satunnaisia ongelmia.
Kostutusvoima ja kulmakokeet osoittavat parempaa kostutusta typellä, joten nivelet ovat tasaisempia.
Typen alentaminen kuutioiden ja vuon käyttöä, joten vietät vähemmän aikaa juotosten hoitoon.
Saat samat tulokset joka kerta, mikä on tärkeää paljon tuotteiden valmistuksessa.
Huomaa: Samojen hyvien tulosten saaminen auttaa sinua ansaitsemaan asiakkaiden luottamuksen ja läpäisemään kovat laadun tarkistukset.
Siirtyminen lyijytöntä juottamista tuo uusia ongelmia. Lyijytön juotos sulaa korkeammalla lämmöllä. Tämä korkea lämpö voi satuttaa herkkiä osia ja levyjä. Tarvitset tavan pitää tuotteesi turvassa ja hyviä.
Typpi reflw-uunitekniikassa auttaa paljon lyijytöntä juottamista. Typpi tekee kuivan, turvallisen tilan ilman sähkövirtaa. Tämä erityinen ilma auttaa sinua monin tavoin:
Juotos leviää paremmin ja peittää tyynyt ilman tyhjiä pisteitä.
Flux toimii pidempään, joten nivelet ovat puhtaampia vähemmän jäljellä olevia sotkuja.
Hapetusta ei ole melkein. Juotospasta ei tee oksideja, joten nivelet pysyvät vahvoina.
Voit käyttää alempaa lämpöä juottamiseen. Tämä pitää herkät osat turvassa liikaa lämpöä.
Erittäin puhtaan typen käyttäminen antaa vielä parempia tuloksia. Saat vähemmän huonoja levyjä ja tarvitset vähemmän kiinnitystä käsin.
Typpi pitää veden höyryn ja muiden huonojen kaasujen ulkopuolella. Juotosliitot pysyvät puhtaina ja vahvoina.
Vinkki: Typpi reflörisissä uunijärjestelmissä auttaa sinua täyttämään kovat säännöt auto-, lääketieteelliselle ja sotilaalliselle elektroniikalle. Voit tehdä enemmän tauluja, saada vähemmän virheitä ja kuluttaa vähemmän korjauksiin.
Haluat, että jokainen lauta läpäisee tarkistuksen ensimmäistä kertaa. Typpi auttaa sinua tekemään tämän, etenkin lyijytöntä ja herkän levyjen kanssa.
Sinun tulisi miettiä rahaa ennen typen käyttöä reflow -uunitekniikassa. Ensimmäiset kustannukset ovat korkeat. Monet pienet ja keskisuuret yritykset pitävät tätä suurena ongelmana. Sinun on ostettava erityislaitteita typen käyttöä varten. Tämä laite maksaa enemmän kuin normaalit palautusuunit.
On myös kustannuksia, jotka tulevat jatkuvasti. Typpikaasu ei ole vapaa. Sinun on maksettava siitä koko ajan, jotta uuni toimii. Sinun on myös tarkistettava ja vaihdettava typpi jokaisella juoksulla. Tämä saa juoksevat kustannuksesi nousemaan.
Jotkut asiat, jotka maksavat enemmän, ovat:
Maksat aluksi paljon typpeä käyttäville uuneille.
Käytät rahaa usein typpikaasuun.
Sinun on ostettava anturit ja näytöt typpitason pitämiseksi oikein.
Huomaa: Nämä kustannukset voivat tulla suuriksi, varsinkin jos teet monia lautoja tai tarvitset erittäin puhdasta typpeä.
Typen käyttäminen reflow -uunitekniikassa vaikeuttaa asioita. Sinun on ohjattava lämpötilaa, nopeutta, kaasun virtausta ja puhtautta. Sinun on asennettava ja huolehdittava lisää laitteita, kuten typpisäiliöitä tai generaattoreita. Tiimisi on opittava käyttämään ja korjaamaan näitä järjestelmiä.
Saatat joutua muuttamaan prosessivaiheita . Typpi muuttaa sen, miten juotospasta toimii. Sinun on tarkkailtava happitasoja koko ajan. Jos typen virtaus pudottaa tai puhtaus on alhainen, voit saada vikoja. Tämä tarkoittaa, että joukkueesi tarvitsee enemmän koulutusta ja on oltava varovainen.
Vinkki: Hyvä koulutus ja selkeät säännöt auttavat joukkueesi suorittamaan ylimääräiset vaiheet ja lopettamaan virheet.
Hautaus on silloin, kun pienen osan toinen pää nostetaan reflow -aikana. Se näyttää pieneltä hautakiveltä pöydällä. Typpi reflow -uuniprosesseissa voi joskus saada haudanmuutoksen tapahtumaan enemmän, etenkin pienillä siruilla.
Typpi alentaa hapettumista ja auttaa juotamaan märkää paremmin. Tämä voi saada juotos sulamaan ja liikkumaan nopeammin toisella puolella. Jos toinen puoli on hitaampi, osa voi nousta ylös. Sinun on tarkkailtava asetuksiasi tarkkaan. Palautusprofiilin, liitä tai tyynyn suunnittelun muuttaminen voi auttaa pysäyttämään tämän.
HUOMAUTUS: Huolellinen virittäminen ja tarkistaminen auttavat sinua usein löytämään ja korjaamaan haudan varhain.
Saatat joutua enemmän ongelmiin, kun käytät typpeä palautusprosessissasi. Nämä ongelmat voivat vahingoittaa tuotantoa, työntekijöitäsi ja voittoja.
Ensimmäiset kustannukset ovat erittäin korkeat. Pienillä yrityksillä ei ehkä ole tarpeeksi rahaa fancy -typen reflow -uuneille. Dual-Rail-järjestelmät voivat olla liian kalliita pienille yrityksille.
Muiden yritysten halvemmat vaihtoehdot vaikeuttavat hintojen pitämistä alhaisina. Paikoissa, joissa raha on tiukka, saatat joutua säästämään rahaa tai työskentelemään nopeammin.
Typpien reflw -järjestelmien käyttämistä ja korjaamista on vaikea löytää työntekijöitä, jotka osaavat käyttää ja korjata. Jos sinulla ei ole tarpeeksi koulutettuja ihmisiä, sinulla voi olla enemmän virheitä tai koneita, jotka lopettavat toiminnan.
Joskus on vaikeaa saada hyvää typpikaasua koko ajan. Jos toimittajasi on myöhässä, työsi voi hidastua tai pysähtyä.
On olemassa sääntöjä, joita sinun on noudatettava ympäristölle ja turvallisuudelle. Nämä säännöt voivat muuttua, joten sinun on jatkettava oppimista ja muutettava prosessiasi tarvittaessa.
Huomaa: Voit käsitellä näitä ongelmia suunnittelemalla hyvin, kouluttamalla tiimiä ja tekemällä tiivistä yhteistyötä toimittajien kanssa. Uusien sääntöjen ja suuntausten oppiminen auttaa sinua välttämään ongelmia ja pitämään työsi sujuvasti.
Jos työskentelet autojen kanssa, tiedät, että elektroniikan on kestävä. Auton osat kohtaavat lämpöä, kylmää ja ravistavaa. Typpi reflw -uuneissa auttaa tekemään vahvoja juotosliitoksia. Autonvalmistajat käyttävät monia ECU: ta, antureita ja turvajärjestelmiä. Nämä tarvitsevat luotettavia juotosliitoksia toimimaan hyvin.
Typpi vähentää hapettumista juottamisen aikana. Tämä antaa sinulle puhtaampia ja kirkkaampia niveliä. Saat myös vähemmän vikoja, mikä on hyvä turvallisuudelle. Autosäännöt, kuten ISO 26262, tarvitsevat korkean luotettavuuden. Typpi auttaa sinua täyttämään nämä kovat säännöt.
Autot käyttävät usein lyijytöntä juotetta. Lyijytön juote tarvitsee enemmän lämpöä, mikä voi aiheuttaa enemmän hapettumista. Typpi suojaa levyjäsi ja pitää nivelet vahvoina. Se myös vähentää korroosion riskiä. Tämä on tärkeää osille, jotka kohtaavat lämpöä, vettä ja ravistamista.
Vinkki: Typen käyttäminen palautusuunissa auttaa sinua läpäisemään kovat autotestit.
Sotilaallisen elektroniikan on työskenneltävä erittäin vaikeissa paikoissa. Ne kohtaavat lämpöä, kylmää ja märää ilmaa. Heidän on selviytyä ravistamisesta ja iskuista. Epäonnistuminen ei ole sallittua.
Palautuksen uunien typpi auttaa sinua täyttämään sotilaalliset säännöt, kuten MIL-STD-883. Saat paremman juotos kostuttamisen ja vähemmän tyhjiä kohtia. Tämä tarkoittaa, että laudoillasi on vähemmän heikkoja kohtia. Typpi lopettaa myös hapettumisen, mikä voi aiheuttaa varhaisen epäonnistumisen.
Sotilaalliset tuotteet käyttävät monimutkaisia osia pienten tilojen kanssa. Typpi antaa sinulle enemmän hallintaa prosessista. Näet enemmän tasaisia tuloksia ja vähemmän satunnaisia ongelmia. Tämä on tärkeää operaatiokriittisissä järjestelmissä.
Rakennat tutka-, viestintä- ja navigointijärjestelmiä.
Kokot ajoneuvojen, lentokoneiden ja alusten ohjauslevyt.
Jokaisen nivelen on läpäistävä tiukat tarkastukset.
HUOMAUTUS: Typen Refow -uunit auttavat sinua antamaan luotettavuuden ja suorituskyvyn, jota sotilaalliset tarpeet ovat.
BGA: n ja hienojen osien pienet tyynyt ovat lähellä toisiaan. Niiden juottaminen on vaikeaa. Jopa pieni virhe voi aiheuttaa suuria ongelmia.
Typpi reflw -uuneissa helpottaa tätä työtä. Se luo turvallisen tilan, joka lopettaa hapettumisen. Juotospasta leviää paremmin ja peittää tyynyt tasaisesti. Saat vähemmän siltoja, avautuvia ja tyhjiä paikkoja. Tämä on tärkeää tungosta ja edistyneille malleille.
Saat myös parempia tuloksia lyijytöntä juotetta. Typpi auttaa pysäyttämään pillow-pää- ja ei-kosteusongelmia. Voit käyttää alempaa lämpöä, joka pitää sirut turvassa.
| Hyöty | Vaikutus BGA/hienosäätöön |
Vähemmän hapettumista | Vähemmän juotosongelmia |
Parempi kostutus | Vahvemmat, luotettavammat nivelet |
Alhaisempi tyhjyydenopeus | Parempi sähkösuorituskyky |
Vinkki: Typen Refow-uunit auttavat sinua tekemään enemmän hyviä levyjä ja kiinnittämään vähemmän virheitä BGA- ja hieno-osilla.
Työskentelet kentällä, jolla ihmisten elämä riippuu tuotteistasi. Lääketieteellisten laitteiden on noudatettava tiukkoja turvallisuus- ja luotettavuussääntöjä. Typen käyttäminen palautusuunissa auttaa sinua täyttämään nämä korkeat standardit.
Kun teet lääketieteellistä elektroniikkaa, jokaisen juotosliitoksen on oltava täydellinen. Jopa pieni virhe voi saada laitteen lopettamaan toiminnan. Typpi tekee turvallisen tilan uunin sisällä. Tämä lopettaa hapettumisen ja pitää juotosliitokset puhtaina ja vahvoina. Näet vähemmän ongelmia ja vähemmän tahmeaa tavaraa laudoillasi.
HUOMAUTUS: Lääketieteellisten laitteiden säännöt, kuten ISO 13485 ja FDA: n ohjeet, sanovat, että sinun on valvottava jokaista vaihetta. Typen Refow -uunit auttavat sinua noudattamaan näitä sääntöjä antamalla sinulle paremman hallinnan.
Käytät usein osia, jotka ovat erittäin herkkiä. Takyntahdistimet, infuusiopumput ja testilaitteet käyttävät pieniä siruja ja hienojakoisia osia. Nämä tarvitsevat huolellista työtä juottamisen aikana. Typpi auttaa juotospasta leviämään ja virtaamaan paremmin. Saat vahvoja niveliä, joissa ei ole tyhjiä paikkoja tai siltoja.
Tässä on joitain tärkeimpiä etuja typen käytöstä lääkinnällisissä laitteissa:
Parannettu juotos nivelten luotettavuus: typen hapettuminen, joten nivelet kestävät pidempään.
Puhdistuskokoonpanot: Vähemmän tahmeaa tavaraa tarkoittaa helpompaa puhdistusta ja vähemmän lian riskiä.
Parempi sato: Näet vähemmän ongelmia, joten useammat levyt läpäisevät ensimmäisen tarkistuksen.
Tukea lyijytöntä juottamista: Monet lääkinnälliset laitteet käyttävät lyijytöntä juotetta. Typpi auttaa sinua välttämään korkeamman lämmön ongelmia.
Sinun on myös pidettävä kirjaa sekkeistä ja auditoinnista. Typpien uunit antavat sinun seurata ja hallita happitasoja. Voit tallentaa nämä numerot ja näyttää tarkastajien laadun todistuksen.
| Vaatimus | Kuinka typpi auttaa |
Korkea luotettavuus | Vähemmän juotosongelmia |
Puhtaus | Vähemmän tahmea flux jäljellä |
Lainsäädännön noudattaminen | Prosessin parempi hallinta |
Herkät komponentit | Lämpövaurioiden pienempi mahdollisuus |
Vinkki: Jos haluat pienentää riskiä ja pitää potilaat turvassa, ajattele typen käyttöä reflow -prosessissasi. Tämä valinta voi auttaa sinua välttämään palautuksia ja suojaamaan hyvää nimeäsi.
Sinulla on kovia ongelmia lääkinnällisten laitteiden valmistuksessa. Typen Refow -uunit antavat sinulle hallinnan ja laadun, joka sinun on tehtävä hyvin.
Tarvitset tasaisen typen tarjonnan, jotta palautusprosessi toimii hyvin. Monet tehtaat käyttävät nyt typpigeneraattoreita omalla sivustollaan. Nämä generaattorit käyttävät PSA -tekniikkaa. Tässä asennuksessa on hyviä kohtia:
Et maksa kaasun toimitus- tai vuokraussäiliöistä.
Sinulla on aina typpeä, kun tarvitset sitä, joten työ ei lopu.
Voit muuttaa kuinka puhdasta typpi on tuotteillesi.
Autat ympäristöä käyttämättä toimituskuorma -autoja.
Voit suunnitella kustannuksesi paremmin, koska teet oman typen.
Mutta sinun on ajateltava näiden järjestelmien ostamisen ja asettamisen korkeita kustannuksia. PSA -generaattorit tarvitsevat koulutettuja työntekijöitä ja säännöllisiä tarkastuksia. Energian ja materiaalien hinta voi myös muuttaa kokonaiskustannuksiasi. Jos yrityksesi on pieni, nämä asiat saattavat saada sinut ajattelemaan kahdesti.
Vinkki: Typen tekeminen sivustollasi auttaa sinua noudattamaan turvallisuutta ja vihreitä sääntöjä. Se myös alentaa tarjontaongelmien riskejä.
Kun kulutat rahaa typpelle reflow -uunitekniikassa, haluat nähdä etuja. Voit tarkistaa sijoitetun pääoman tuottoprosentin katsomalla joitain päälukuja:
Juotosongelmat laskevat noin 15-18% . Tämä tarkoittaa vähemmän kiinnitystä ja parempia tuotteita.
Käytät 20-25% vähemmän energiaa , joten säästät rahaa laskuihin.
Voit tehdä levyjä noin 20% nopeammin, joten viimeistelet enemmän vähemmän aikaa.
Ensimmäisen pääsyn sato voi saada jopa 15% paremmin älykkäillä säätimillä.
IoT -anturien käyttäminen ylläpitoleikkauksiin pysäyttää noin 20%.
Voit myös saada apua hallitukselta, kuten verohelpotukset, paremman koneen käytöstä. Kun useammat ihmiset haluavat autoja, lentokoneita ja laitteita, sijoituksesi typpuuneihin auttaa sinua kasvamaan.
HUOMAUTUS: Teollisuuden 4.0 työkalujen, kuten AI: n ja IoT: n, käyttäminen voi auttaa sijoitetun pääoman tuottoprosenttia vielä enemmän vähentämällä virheitä ja säästämällä resursseja.
Sinun tulisi tarkastella kustannuksia, jotka koskevat paljon levyjä tai vain muutamia nähdäksesi, onko typpi hyvä valinta. Alla oleva taulukko näyttää tärkeimmät erot:
| Tekijä | Suuren määrän tuotanto | Pienen volyymin tuotanto |
Typen tarjontakustannukset | Alempi hallitusta kohti (mittakaavaetuja) | Korkeampi hallitus (kiinteät kustannukset jakautuvat vähemmän yksiköitä) |
Laiteinvestointi | Helpompi perustella, nopeampi takaisinmaksu | Pidempi takaisinmaksuaika |
Operatiiviset säästöt | Merkittävä (energia, viat, muokkaus) | Vaatimaton |
Prosessin johdonmukaisuus | Suuri vaikutus satoon ja laatuun | Vähemmän huomattavaa parannusta |
Jos teet monia levyjä, voit levittää ensimmäiset kustannukset enemmän yksiköitä. Tämä tekee jokaisesta taulusta halvemman. Säästät enemmän myös vähemmän virheitä ja nopeampaa työtä. Jos teet vain muutaman taulun, kustannukset eivät välttämättä ole sen arvoisia, ellet tarvitse kovin korkeaa laatua.
Vinkki: Lisää säästöt vähemmän virheistä, alhaisemmasta energian käytöstä ja paremmista saannoista. Tämä auttaa sinua näkemään, kuinka nopeasti saat rahasi takaisin.
Sinun on ohjattava typen virtausta palautusuunissa . Oikea virtaus pitää happea alhaisena ja tekee turvallisesta tilasta juottamiselle. Jos virtaus on liian alhainen, happi voi päästä sisään ja aiheuttaa hapettumisen. Jos virtaus on liian korkea, tuhlaat typpeä ja kulutat enemmän rahaa. Useimmat yritykset sanovat alkavan virtauksella, joka vastaa uunin kokoa ja mitä teet. Voit muuttaa virtausta katsellessasi happitasoja ja kuinka hyvät juotosliitokset näyttävät.
Vinkki: Virtausmittarin tarkista typpivirtaus. Vaihda virtaus vähän kerrallaan ja katso mitä tapahtuu.
Sinun on tarkkailtava muutamia asioita, jotta prosessisi pitää vakaana. Happitaso, typen puhtaus ja paine kaikissa asioissa hyville juotosliitoksille. Laita happeaanturit tärkeisiin paikkoihin uunissa. Nämä anturit näyttävät sinulle numerot heti, jotta voit toimia nopeasti, jos jotain muuttuu. Sinun tulisi myös tarkistaa, kuinka puhdasta typpisi on usein. Korkea puhtaus tarkoittaa vähemmän hapettumista ja parempia juotosliitoksia.
Yksinkertainen tarkistuslista auttaa sinua muistamaan mitä tehdä:
Tarkista happeaanturit ennen kuin aloitat jokaisen ajon.
Kirjoita typen puhtaus muistiin asetettuina aikoina.
Katso painemittarit, jotta et unohda vuotoja tai pudotuksia.
Pidä loki kaikista lukemista sekkeistä ja auditoinnista.
| Parametri | Mitä seurata | Kuinka usein |
Happitaso | ppm jokaisella vyöhykkeellä | Jokainen erä |
Typen puhtaus | % puhtaus | Päivittäin |
Paine | psi tai baari | Joka vuoro |
Ongelmia voi silti tapahtua, vaikka teet kaiken oikein. Jos näet lisää vikoja tai tylsää juotosliitoksia, tarkista ensin typen virtaus ja puhtaus. Etsi vuotoja letkuista tai varusteista. Varmista, että anturit toimivat ja näytä oikeat numerot. Jos happi nousee, käännä typpivirtaus tai tarkista avoimet ovet ja aukot uunissa.
Tässä on joitain yleisiä ongelmia ja pikakorjauksia:
Korkea hapettuminen: Etsi vuotoja, käännä typpivirtausta tai vaihda suodattimia.
Epävakaat lukemat: Korjaa tai vaihda anturit, jotka eivät toimi oikein.
Äkilliset painehäviöt: Tarkista syöttölinjat ja säiliöt vuotojen varalta.
HUOMAUTUS: Säännöllisten tarkistusten tekeminen ja nopeasti käyttäminen, kun hälytykset sammuvat, auttaa pitämään typpisi reflow -uuniprosessissa tasaisena ja turvallisena.
Voit saada parempia juottamista edistyneellä flux -tekniikalla. Nykyaikaiset vuodot auttavat lopettamaan hapettumisen reflowin aikana, jopa ilman typpeä. Näissä virtauksissa on erityisiä kemikaaleja, jotka suojaavat metallia happelta. Näet vähemmän ongelmia ja voimakkaampia juotosliitoksia, joilla on korkea aktiivisuusvuoto.
Jotkut vuodot toimivat hyvin lyijytöntä juotetta. He pitävät juotospastana pidempään. Tämä auttaa sinua tekemään vahvoja ja kiiltäviä niveliä. Sinun ei myöskään tarvitse puhdistaa niin paljon, koska nämä vuodot jättävät vähemmän jäännöksiä.
Tässä on hyviä asioita edistyneestä flux -tekniikasta:
Pienempi hapettumisriski: Flux tekee suojan, joka estää happea juotosista.
Parempi kostutus: Juotos leviää sujuvammin tyynyihin ja johdoihin.
Vähemmän jäännöksiä: Vietät vähemmän aikaa puhdistuksen jälkeen.
Kustannussäästö: Sinun ei tarvitse ostaa typpeä tai erityisiä kaasutyökaluja.
Vinkki: Testaa aina uudet vuodot levyillä ja osilla. Jotkut vuodot voivat toimia eri tavalla tietyillä metalleilla tai viimeistelyllä.
Voit käyttää flux -tekniikkaa itsessään tai muiden prosessimuutosten kanssa. Monet yritykset valitsevat tällä tavalla tavalliselle elektroniikalle tai silloin, kun heidän täytyy säästää rahaa.
Sinulla on enemmän valintoja kuin vain typpeä inertin ilmakehän tekemiseen reflow -uunissa. Jotkut yritykset käyttävät muita kaasuja hapettumisen alentamiseksi ja saamaan parempaa juottamista.
Yleisiä vaihtoehtoja ovat:
Argon: Argon on inertti kaasu, kuten typpi. Se antaa vahvan suojan hapettumiselta. Voit käyttää argonia erittäin herkillä töillä tai kun tarvitset erittäin puhdasta kaasua. Argon maksaa enemmän kuin typpeä, joten sitä käytetään erityistarpeisiin.
Kaasun muodostaminen: Tämä on sekoitus typpeä ja vetyä. Kaasun muodostaminen auttaa poistamaan oksidit metallista. Saat puhtaampia niveliä, mutta sinun on oltava varovainen, koska vety voi syttyä.
Hiilidioksidi (CO₂): Jotkut prosessit käyttävät CO₂: ta turvallisen ilmakehän valmistamiseen. Sitä ei käytetä paljon, mutta se voi auttaa joissain erityistapauksissa.
| Kaasutyyppi | Tärkein etu | Tyypillinen käyttötapa |
Typpi | Vähentää hapettumista | Automotive, armeija, BGA |
Argoni | Korkea puhtaus, inertti | Lääketieteellinen, ilmailutila, T & K |
Kaasun muodostaminen | Vähentää oksideja | Erikoistunut, korkea luottamus |
Yhteistyö | Niche -sovellukset | Jotkut teollisuuskäytöt |
Huomaa: Jokaisella kaasulla on omat turvallisuussäännöt ja kustannukset. Sinun tulisi tarkistaa paikalliset säännöt ja puhua kaasun toimittajan kanssa ennen kuin muutat mitään.
Voit valita parhaan ilmapiirin prosessillesi ajattelemalla tuotteitasi, laatua ja budjettiasi. Joskus edistyneen vuon ja toisen kaasun käyttäminen yhdessä toimii parhaiten. Testaa muutokset aina huolellisesti varmistaaksesi, että saat haluamasi tulokset.
Kun käytät typpeä reflow -uuniprosesseissa, juotosliitot vahvistuvat ja näet vähemmän vikoja. Mutta se maksaa enemmän rahaa ja asennus on vaikeampaa. Sinun tulisi miettiä, mitä tuotteesi tarvitsee, laatusäännöt ja kuinka paljon voit käyttää. Katso prosessiasi ja mitä haluat saavuttaa ennen muutoksia. Jos et ole varma mitä tehdä, kysy alan asiantuntijoilta neuvoja, jotta voit valita paras tapa tuotantolinjallesi.
Typpi tekee ilmasta uunin sisällä turvallisen juottamisen. Se pitää happea poissa juotosliitoksista. Tämä lopettaa hapettumisen ja auttaa tekemään puhtaampia, vahvempia liitäntöjä piirilevyillä.
Jokainen elektroninen tuote ei tarvitse typpeä. Autojen, armeijan ja sairaaloiden tuotteet käyttävät sitä eniten. Säännölliset välineet, kuten puhelimet tai televisiot, käyttävät yleensä normaalia ilmaa uuneissaan.
Tarkista typen puhtaus uunin sisällä olevilla erityisillä antureilla. Useimmissa uuneissa on hälytyksiä, jotka varoittavat sinua, jos puhtaus putoaa. Voit muuttaa kuinka paljon typpeä virtaa pitämään happea alhaisena.
Kyllä, typen käyttäminen tarkoittaa, että saat vähemmän ongelmia, kuten huonoja kostutuksia, siltoja tai tyhjiä pisteitä. Typpi auttaa juotosta leviämään paremmin ja tekee nivelistä tasaisempia. Tämä tarkoittaa, että useammat levyt läpäisevät ensimmäisen testin.
Typpi on turvallinen eikä myrkyllinen, jos käytät sitä oikein. Sinun on säilytettävä kaasu turvallisesti ja pidettävä huone tuuletettuna. Opeta joukkueellesi aina typpeä oikealla tavalla.
Monien uusien uunien avulla voit valita ilmaa tai typpeä jokaisesta työstä. Voit valita, mikä toimii parhaiten jokaisesta tekemästäsi erästä. Tämä auttaa sinua pysymään joustavana tehtaallasi.
Typen käyttö maksaa enemmän, koska tarvitset erityistä vaihdetta ja kaasua. Sinun tulisi miettiä näitä kustannuksia ja mitä parempaa laatua saat. Monien taulukoiden tekeminen tekee yleensä lisäkustannuksista sen arvoisia.
Voit käyttää erityistä vuotoa tai muita kaasuja, kuten argonia typen sijasta. Jotkut ihmiset käyttävät parempaa juotospastaa juottamisen auttamiseen. Testaa aina uusia tapoja varmistaa, että levyt vastaavat edelleen laatutarpeitasi.
