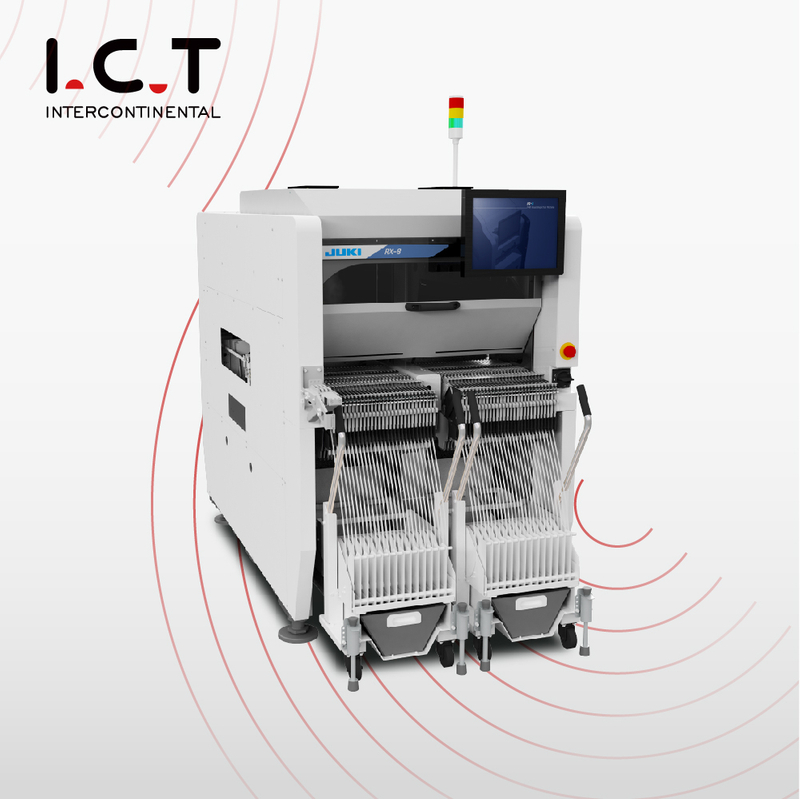

RX-8 |Nopea SMT-kiinnitin JUKI Pinta-asennustekniikkajärjestelmä

RX-8 |Nopea SMT-kiinnitin JUKI Pinta-asennustekniikkajärjestelmä
Nopea kompakti modulaarinen teline RX-8
Korkeimmat sijoitusasteet neliömetriä (neliöjalkaa) kohti
Saavuttaa nopeat sijoittelut jopa 100 000 CPH

  • RX-8

  • JUKI

Saatavuustila:
Määrä:
Tiedustella Lisää ostoskoriin

RX-8 | Nopea SMT-kiinnitin JUKI Pinta-asennustekniikkajärjestelmä


Johdanto


JUKI RX-8 SMT -teline


JUKI High Speed ​​SMT -teline RX-8



Korkeimmat sijoitusasteet neliömetriä kohden (neliöjalka)

Saavuttaa nopeat sijoittelut jopa 100 000 CPH



Ominaisuudet:


  • Nopeat sijoittelut jopa 100 000 CPH.*⊃1;

  • Luokkansa paras sijoitussuhde neliömetriä (neliöjalkaa) kohti.*⊃2;

  • Integroituu saumattomasti tuotantoympäristöön

  • Trace Monitor seuraa laatua koko tuotantoprosessin ajan

  • Alhainen iskusijoitus joustaville piireille

  • Erittäin tarkka P20-planeettapää on ihanteellinen nopeaan pokkaamiseen ja asettamiseen yhdeltä kelalta.

  • Huippuluokan keskitys- ja tarkastusnäköjärjestelmä

  • Uusi erittäin tarkka kamera tarkastukseen ja keskittämiseen


Erittely


Malli

JUKI High Speed ​​SMT -teline RX-8
Laudan koko 50 × 50 × 510 mm * ⊃1; *⊃2; × 450 mm
Komponenttien korkeus 3 mm
Komponentin koko 0201*⊃3;～5mm
Sijoitusnopeus  (Optimaalinen) 100 000 CPH
Sijoitus  Tarkkuus ±0,04 mm (Cpk ≧1)
Syöttölaitteen kapasiteetti Jopa 56 *⁴
Virtalähde 3-vaiheinen AC200V, 220V 430V *⁵
Näennäinen voima 2,1kVA
Käyttöilman paine 0,5±0,05 MPa
Ilmankulutus (vakio) 20L/min ANR (normaalikäytössä)
Koneen mitat (L x S x K)*⁶ 998 mm × 1 895 mm × 1 530 mm
Massa (noin) 1 810 kg (kiinteällä rinteellä) / 1 760 kg (panoksen vaihdolla)

*1 BOC, Bad Mark ja 2D-viivakoodi voidaan lukea vain, jos levyn pituus on 50–350 mm.
*2 Pitkän laudan tilassa (kaksi lautaa voidaan valmistaa samanaikaisesti, enintään 420 mm pitkä).
*3 Ota yhteyttä I.C.T:hen saadaksesi lisätietoja.
*4 Käytettäessä RF08AS.
*5 220V – 430V vaatii erillisen muuntajan.
*6 Syvyys D ei sisällä näyttöä ja korkeus H ei sisällä merkkivaloa, kun kuljettimen korkeus on 900 mm.


UKK:

K:   Kuinka SMT-kone toimii?

  • SMT (Surface Mount Technology) -kone toimii sijoittamalla elektroniset komponentit tarkasti painetuille piirilevyille (PCB).Se käyttää robottikäsivarsia ja näköjärjestelmiä komponenttien poimimiseen ja sijoittamiseen ja juottamiseen piirilevyn pintaan, mikä varmistaa tarkan ja tehokkaan kokoonpanon elektroniikan valmistuksessa.

K:   Mitä SMT on valmistuksessa?

  • SMT on lyhenne sanoista Surface Mount Technology valmistuksessa.Se on menetelmä, jota käytetään elektronisten komponenttien kiinnittämiseen suoraan piirilevypintoihin.SMT tarjoaa etuja, kuten pienemmät piirilevyt ja automaattisen kokoonpanon, mikä tekee siitä laajalti käytetyn tekniikan elektroniikan valmistuksessa.

K:   Mikä on SMT-koneen täysi muoto?

  • SMT-koneen täysi muoto on 'Surface Mount Technology Machine'. Nämä koneet ovat välttämättömiä elektroniikkateollisuudessa komponenttien sijoittamiseksi piirilevyille erittäin tarkasti ja nopeasti, mikä virtaviivaistaa kokoonpanoprosessia.
