Kun valitset SMT -pystysuuntaisten uunien ja vaakasuuntaisen palautusuunin välillä, tarpeesi. Voit haluta pienen uunin SMT -linjalle. Tai saatat joutua tekemään monista pintaan asennetuista teknologiatuotteista nopeasti. SMT -pystysuorat uunit auttavat säästämään tilaa. Palautusuuni voi toimia monien lautakokojen kanssa. Jos haluat paremman SMT -palautustekniikan tehtaaseen, tarkista, kuinka kukin reflw -uuni sopii työvaiheisiin. Monet Kiinan tehtaat palauttavat juottavan uunimarkkinat käyttävät molempia tyyppejä. Tämä auttaa heitä vastaamaan erilaisia reflw -tarpeita.
· SMT -pystysuorat uunit käyttävät vähemmän lattiatilaa, koska ne pinottavat lämmitysvyöhykkeitä. Tämä tekee niistä hyviä pienille tai tungosta tehtaille.
· Vaakapalauteuunit voivat toimia useammilla levyillä kerralla. He lämmitävät levyt tasaisesti. Tämä auttaa parantamaan juottamista ja vähemmän virheitä.
· Vaaka -uunit ovat halvempia ostaa ja korjata. Pystysuorat uunit maksavat enemmän, mutta niillä on enemmän lämmitysvyöhykkeitä. Ne myös hallitsevat lämpötilaa paremmin.
· Molemmat uunit voivat käyttää lyijytöntä juottamista ja typpeä . Tämä auttaa tekemään vahvoja ja luotettavia juotosliitoksia.
· Valitse uuni katsomalla tehdastilaa, kuinka paljon teet, lautakoko ja raha. Tämä auttaa sinua saamaan parhaat tulokset ja toimimaan nopeammin.
Kun vertaat SMT -pystysuoria uuneja ja vaakasuuntaisia reflw -uuneja, huomaat joitain suuria eroja. Sinun on valittava tarpeitasi vastaava palautusuuni. Jokainen konvektio -palautusuuni liikuttaa ilmaa omalla tavallaan. Vaakasuuntaisessa reflow -uunissa ilma kulkee etupisteen edestä. Tämä tekee pyörivän tuulen sisällä. Konvektio -palautusuuni pitää lämpöä jopa pöydällä. Tämä tarkoittaa, että kuumia kohtia on vähemmän ja juotosliitokset ovat parempia.
Pystysuora reflw -uuni liikuttaa ilmaa ylös ja alas. Tässä konvektiokadistusuunissa on monia lämmitysvyöhykkeitä, jotka on pinottu toistensa päälle. Voit asettaa lämpötilan jokaiselle vyöhykkeelle. Joillakin pystysuorilla uuneilla, kuten I.C.T Lyra733N, on jopa 10 lämmitysvyöhykettä . He käyttävät myös PID: n suljetun silmukan lämpötilan hallintaa. Tämä auttaa pitämään palautusprosessin vakaana. Pystysuorat uunit tarvitsevat usein edistyneempiä vuonhallintajärjestelmiä. Saatat käyttää enemmän typpeä pystysuorassa reflw -uunissa, koska kammio on suurempi.
Vaakakonvektio -palautusuuni on helpompi huolehtia. Se käyttää vähemmän typpeä ja kuluu vähemmän. Pystysuora reflw -uuni vie vähemmän tilaa, mutta sen käyttö on vaikeampaa ja se maksaa enemmän. Molemmat tyypit palauttavat uunit voivat tehdä lyijytöntä juottamista ja työskennellä typen kanssa, jotta juotosliitokset olisivat parempia.
Vinkki: Jos haluat konvektio -palautusuunin, joka on helppo puhdistaa ja maksaa vähemmän, vaakasuuntainen palautusuuni on hyvä valinta. Jos joudut säästämään tilaa tai haluat lisää lämmitysvyöhykkeitä, kokeile pystysuuntaista reflow -uunia.
Ominaisuus | Vaaka -uuni | Pystysuuntainen uuni |
Ilmankiertomenetelmä | Vaaka syklonin konvektio | Pystysuora konvektio |
Lämpötilan tasaisuus | Korkea, jopa piirilevy | Hyvä, mutta sillä voi olla vähemmän yhtenäisyyttä |
Lämmitysalueet | 3 ylä- ja 3 pohja (yleinen) | Enintään 10 pystysuoraa vyöhykettä |
Flux -hallinta | Yksinkertainen, vähemmän jäännös | Monimutkainen, tarvitsee enemmän puhdistusta |
Typen käyttö | Matala, tehokas kammion suunnittelu | Korkeampi, suurempi kammio |
Laitteiden monimutkaisuus | Yksinkertainen, helppo ylläpitää | Monimutkaisempi, korkeampi ylläpito |
Tarvittava tila | Suurempi jalanjälki | Pienempi jalanjälki |
Lyijytön yhteensopivuus | Kyllä | Kyllä |
Toimintakustannukset | Alentaa | Suurempi |
Voit tarkastella tätä taulukkoa nähdäksesi, kuinka jokainen konvektio -palautusuuni on erilainen. Tämä helpottaa parhaan palauttamisuunin valitsemista tehtaallesi.
Suorituskyky tarkoittaa kuinka monta levyä voit lopettaa tietyn ajan kuluessa. Se on erittäin tärkeää jokaiselle palautusuunille. Jos teet paljon tuotteita, tarvitset korkean suorituskyvyn. Vaakasuuntaiset palautusuunit auttavat tässä. He käyttävät vyöt tai nastat levyjen siirtämiseen lämpövyöhykkeiden läpi. Näissä uuneissa voi olla useampi kuin yksi kaista tai kammio. Tämän avulla voit työskennellä monilla tauluilla kerralla. Saat enemmän ja linjasi toimii paremmin.

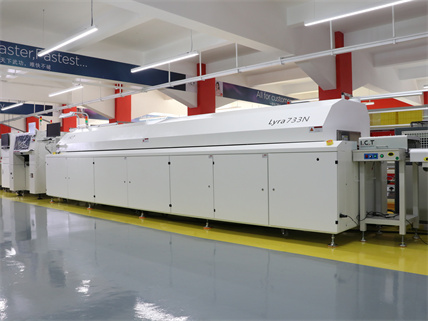

Useimmat tehtaat valitsevat vaakasuorat palautusuunit suuriin töihin. Nämä uunit ovat vanhaa tekniikkaa ja toimivat hyvin. Monet suuret SMT -tehtaat käyttävät niitä, koska ne pystyvät käsittelemään enemmän levyjä . Ilma vaakasuorassa konvektiossa reflw -uunissa liikkuu sivuttain. Tämä auttaa pitämään lämmön samalla tavalla jokaisella taululla. Jopa lämpö tarkoittaa, että saat samat tulokset ja vähemmän virheitä. Voit luottaa näihin uuneihin antaaksesi sinulle laadun joka kerta.
SMT -pystysuorat uunit toimivat toisella tavalla. Ne pinottavat levyjä korkeilla alueilla. Ilma liikkuu ylös ja alas, ja jokaisella taululla on oma kuuma alue. Tämä säästää tilaa, mutta ei vastaa vaakasuuntaisten uunien nopeutta. Pystysuorilla uuneilla on vaikeuksia, kun haluat tehdä enemmän tuotteita. He vievät vähemmän tilaa, mutta he eivät viimeistele niin monta taulua. Prosessin parantaminen suurille eroille voi myös olla vaikeampaa. Jos haluat tehdä enemmän levyjä nopeasti, valitse vaakasuora reflw -uuni.
Huomaa: Jos haluat tehdä paljon levyjä ja täyttää suuret tilaukset, käytä vaakasuuntaista reflow -uunia. Saat parempia tuloksia ja linjasi toimii sujuvammin.
Lämpötilanhallinta on myös erittäin tärkeää reflöintiprosessissa. Haluat, että jokainen lauta saa oikean lämmön oikeaan aikaan. Konvektio -palautusuunissa, jolla ilma liikkuu ja lämpövyöhykkeiden lukumäärä on paljon merkitystä. Vaakasuuntaiset palautusuunit käyttävät ilmaa, joka liikkuu sivuttain. Tämä auttaa levittämään lämpöä koko levyn yli. Saat tasaista lämpöä, mikä on hyvä voimakkaaseen juottamiseen ja vähemmän virheisiin.
Voit asettaa vaakasuuntaisen reflw -uunin, jossa on monia ylä- ja alalämpövyöhykkeitä. Jokaisella vyöhykkeellä voi olla oma lämpötila. Tämän avulla voit muuttaa eri tuotteiden lämpöä. Voit tehdä lyijytöntä juottamista ja käyttää erilaisia flux-tyyppejä. Tasainen ilma auttaa myös voiman rakentamisen. Vietät vähemmän aikaa siivoamiseen ja enemmän aikaa levyjen valmistukseen.
SMT -pystysuorat uunit käyttävät ilmaa, joka liikkuu ylös ja alas. Jokainen levy kulkee pinottujen lämpövyöhykkeiden läpi. Voit asettaa lämpötilan jokaiselle vyöhykkeelle, joten saat hyvän hallinnan. Joissakin pystysuorissa uuneissa on jopa kymmenen vyöhykettä. Tämä auttaa sinua laatimaan erityisen lämmönsuunnitelman laudoillesi. Joskus saat tasapainoisempaa lämpöä näissä uuneissa. Mutta pystysuoria uuneja on vaikeampi käyttää. Sinun on tarkkailtava flux -muodostumista ja varmistettava, että ilma liikkuu oikein. Jos et tarkista näitä asioita, saatat saada epätasaista lämpöä tai juotosongelmia.
Molemmat uunit voivat tehdä lyijytöntä juottamista ja käyttää typpeä, jotta juotosliitokset olisivat parempia. Sinun tulisi tarkastella, mitä tuotteesi tarvitsevat ja valitse työhösi sopiva uuni. Jos haluat helpon puhdistuksen ja yksinkertaisen hoidon, vaakasuuntainen konvektion reflow -uuni on hyvä valinta. Jos haluat enemmän lämpövyöhykkeitä ja tiukkaa hallintaa, SMT -pystysuora uuni voi olla parempi.
VIHJE: Tarkista aina reflow -uunin lämpö- ja flux -järjestelmä. Hyvä hallinta antaa sinulle paremman juottamisen ja vähemmän virheitä.
Kun suunnittelet SMT -linjaasi , avaruudessa on merkitystä. Haluat sovittaa kaikki koneesi syrjäyttämättä tehdastasi. Vaaka -palautusuunit vievät paljon lattiatilaa. Nämä uunit venyvät pitkään linjaan. Sinun on jätettävä tilaa lastaus- ja purkamiseen. Jos tehtaallasi on rajoitettu tila, tämä voi olla ongelma.
SMT -pystysuorat uunit auttavat sinua säästämään lattiatilaa. Nämä uunit pinottavat lämmitysvyöhykkeet toistensa päälle. Saat korkean koneen, joka käyttää vähemmän tilaa maahan. Voit sijoittaa lähelle muita koneita tai työpöytiä. Tämä tekee tehtaastasi siistiä ja järjestettyä. Jos työskentelet pienellä alueella, pystysuora uuni voi olla älykäs valinta.
Vinkki: Mittaa käytettävissä oleva lattiatilasi ennen kuin ostat uunin. Pystysuuntainen uuni sopii paremmin tiukkoihin pisteisiin.
Sinun on mietittävä, kuinka uuni sopii tuotantolinjaan. Vaakauunit toimivat hyvin pitkissä, suorissa linjoissa. Voit kytkeä ne muihin koneisiin helposti. Jos sinulla on iso tehdas, jossa on paljon tilaa, vaakasuuntainen uuni mahtuu suoraan sisään.
Pystysuorat uunit antavat sinulle enemmän vaihtoehtoja. Voit sijoittaa ne kulmiin tai muiden koneiden väliin. Sinun ei tarvitse pitkää, avointa tilaa. Tämä auttaa sinua suunnittelemaan joustavan asettelun . Voit muuttaa linjaasi, jos tarpeesi kasvaa. Jotkut tehtaat käyttävät molempia uunityyppejä parhaiten sopivuuden saamiseksi.
· Vaaka -uunit: Paras suurille, avoimille asetteluille.
· Pystysuorat uunit: Paras pienille tai tungosta tiloille.
Sinun tulisi sovittaa uuni tehtaan muotoon ja kokoon. Tämä auttaa sinua työskentelemään nopeammin ja pitää linjan sujuvasti.
Haluat, että jokaisella hallituksella on vahvat, kiiltävät juotosliitokset . Valitsemasi palautusuuni voi muuttaa juotostulojasi. Vaakasuuntaisessa reflow -uunissa ilma liikkuu sivuttain levyn yli. Tämä pitää lämpötilan samana kaikkialla. Saat vähemmän kylmiä kohtia, joten juotos on luotettavampaa. Nämä uunit auttavat myös alentamaan flux -jäännöksiä. Vähemmän flux tarkoittaa vähemmän ongelmia ja vähemmän puhdistusta.
Pystysuora reflw -uunipinon levyt korkeissa kerroksissa. Ilma liikkuu ylös ja alas, joten jokainen lauta saa oman lämmön. Tämä voi auttaa pitämään lämpötilan tasapainossa, mutta sinun on tarkkailtava liikaa vuotoa. Jos et hallitse fluxia, saatat saada enemmän juotosongelmia. Molemmat uunit antavat sinun käyttää typpeä. Typpi alentaa happea, mikä auttaa juotosprosessia. Saat parempia juotosvihjeitä ja vähemmän asioita, kuten hauta- tai juotospalloja. Tämä on erittäin tärkeää herkille osille.
Vinkki: Valitse palautusuuni, joka toimii typen kanssa, jos haluat vahvoja juotosliitoksia. Näet vähemmän ongelmia ja parempia tuloksia.
Saatat joutua juottamaan eri lautakokoja tai tyyppejä. Molemmat uunit pystyvät käsittelemään monia piirilevykokoja, mutta vaakasuorat uunit ovat parempia suurille tai parittomille levyille. Näiden uunien palauttamisprosessi on helppo muuttaa. Voit asettaa erilaisia lämpövyöhykkeitä jokaiselle levylle. Tämä auttaa sinua hallitsemaan vuotoa ja juottamista jokaiselle tuotteelle.
Pystysuorat palautusuunit säästävät tilaa ja toimivat hyvin pienille tai keskisuurille levyille. Voit asettaa jokaisen lämmitysvyöhykkeen erityistarpeisiin. Molemmat uunit tukevat lyijytöntä juottamista ja työskentelevät monenlaisella vuoteella. Tässä on taulukko, joka osoittaa lyijytöntä yhteensopivuutta:
Uunimalli | Lyijytön yhteensopivuus | Juotostyypit tuettu | Typen puhdistuskyky |
APS Novastar GF-125 HC/HT | Kyllä (kaikki lyijy- ja lyijytöntä sovelluksia) | Lyijytön | Kyllä |
Atco Pro 1600 SMT Refow -uuni | Kyllä (PB-Free-standardit yhteensopiva) | Lyijytön | Kyllä |
Voit luottaa molemmiin uuneihin tämän päivän juottamistarpeisiin. Valitse vain uuni, joka sopii levyn kokoon ja miten teet tuotteita. Tarkista aina flux -järjestelmä ja lämpötilasuunnitelma parhaat tulokset.
Kun valitset uunin SMT -linjalle, sinun on mietittävä alussa kuluttamiasi rahaa. Vaakasuuntaiset palautusuunit maksavat yleensä vähemmän ostamisen. Löydät monia malleja, jotka sopivat pieniin tai suuriin budjeteihin. Näillä uuneilla on yksinkertainen muotoilu. Sinun ei tarvitse maksaa ylimääräistä erityisominaisuuksista. SMT -pystysuorat uunit maksavat aluksi enemmän. Maksat edistyneistä ohjaimista ja lisää lämmitysvyöhykkeistä. Jos haluat säästää lattiatilaa, saatat joutua viettämään enemmän.
Taulukko voi auttaa sinua vertaamaan kustannuksia:
Uunityyppi | Alkukustannukset | Erityisominaisuudet |
Vaakasuuntainen palautus | Alentaa | Perusohjaimet |
SMT -pystysuuntaiset uunit | Suurempi | Lisää vyöhykkeitä, kompakti |
Vinkki: Tarkista aina budjetti ennen ostamista. Ajattele mitä tarvitset nyt ja mitä tarvitset myöhemmin.
Sinun on myös mietittävä, kuinka paljon uunin pitäminen maksaa. Vaakauunit tarvitsevat vähemmän puhdistusta. Suunnittelu auttaa flux -uuttamisessa ja poistamisessa. Näet vähemmän flux -muodostumista uunin sisällä. Tämä tarkoittaa, että vietät vähemmän aikaa ja rahaa ylläpitoon. Voit suorittaa linjan paremmalla tehokkuudella.
SMT -pystysuorat uunit tarvitsevat enemmän huolta. Pitkä malli voi vangita enemmän vuon. Sinun on käytettävä voimakasta vuonpoisto- ja poistojärjestelmiä . Jos et, flux voi rakentaa nopeasti. Tämä voi vahingoittaa juotostulojasi. Saatat joutua pysäyttämään linjasi useammin puhdistamiseen. Hyvä flux -uutto ja poisto auttavat vähentämään tätä riskiä. Sinun tulisi tarkistaa uunisi usein flux -ongelmia.
HUOMAUTUS: Jos haluat vähemmän seisokkeja ja helppoa puhdistusta, valitse uuni hyvällä vuonuutoksella ja poistolla. Tämä pitää linjan käynnissä ja levyt puhtaana.
Jos tehdas tekee paljon levyjä joka päivä, tarvitset nopean reflöwuunin. Suuren volyymin työ tarkoittaa, että haluat viimeistellä monet levyt nopeasti. Haluat myös, että tulokset ovat vahvoja ja tasaisia. Valitse palautusuuni monilla lämmitysvyöhykkeillä. Uunit, joissa on vähintään 10 vyöhykettä, lämmitä jokainen levy tasaisesti. Tämä on tärkeää tiheälle PCBA: lle. Jopa lämpö tarkoittaa vähemmän virheitä ja parempaa juottamista.
Useimmat tehtaat käyttävät vaakasuuntaista reflw -uuneja suuriin töihin. Nämä uunit siirtävät taulut kuljettimella lämpövyöhykkeiden läpi. Voit muuttaa nopeutta ja asettaa lämpötilan jokaiselle vyöhykkeelle. Tämä antaa sinulle enemmän hallintaa ja auttaa sinua viimeistelemään enemmän levyjä nopeammin. Joillakin uuneilla, kuten Lyra -sarjalla, on erityisominaisuuksia. Heillä on kaksi jäähdytysjärjestelmää ja he voivat käyttää typpeä. Nämä ominaisuudet auttavat sinua saamaan nopeasti laadukkaita ja viileitä levyjä.
Tyhjiökadistusuunit ovat hyviä hienoille elektroniikoille. Ne auttavat tekemään juotosliitoksista vahvempia ja vähentämään tyhjiä kohtia. Automaatio ja säädettävät kuljetinopeudet helpottavat työtäsi. Voit luottaa näihin uuneihin auttaaksesi sinua viimeistelemään paljon levyjä.
· Monivyöhykkeen palautusuunit Lämpö tiheystaulut tasaisesti.
· Tyhjiökatsoman uunit tekevät juotosliitoksista vahvempia.
· Automaatio ja vahva jäähdytyshyövät suurissa töissä.
· Typpituki antaa parempia juotostuloksia.
Vinkki: Valitse suuren volyymin työlle reflökki uuni, jossa on monia lämmitysvyöhykkeitä, voimakas jäähdytys ja automatisointi. Saat parempia tuloksia ja viimeistelet lisää lautakuntia joka päivä.
Jos teet monenlaisia levyjä, tarvitset palautumisuunin, joka voi muuttua nopeasti. Korkean sekoitustyö tarkoittaa, että vaihdat tuotteiden välillä paljon. Haluat uunin, joka pystyy käsittelemään erilaisia piirilevykokoja ja lämpötarpeita. SMT -pystysuorat uunit ovat hyviä tähän. Ne säästävät tilaa ja antavat sinun asettaa jokaisen lämmitysvyöhykkeen erityistarpeisiin. Voit muuttaa kunkin tuotteen lämpötilaa. Tämä auttaa sinua saamaan hyviä tuloksia joka kerta.
Vaakasuuntaiset palautusuunit toimivat myös korkean sekoituksen viivoilla. Ne ovat hyviä, jos sinulla on suuria tai outoja levyjä. Voit asettaa erilaisia lämpövyöhykkeitä ja muuttaa kuljettimen nopeutta. Tämä auttaa sinua vastaamaan lämpöä jokaiselle taululle. Molemmat uunit voivat tehdä lyijytöntä juottamista ja käyttää typpeä. Tämä auttaa sinua täyttämään tämän päivän standardit.
Kun valitset SMT -pystysuuntaisten uunien ja vaaka -palautusuunien välillä, ajattele levyn kokoa ja lämpötarpeita. Jos sinulla on pieniä tai keskisuuria levyjä ja haluat säästää tilaa, valitse pystysuora uuni. Jos sinun on työskenneltävä isojen levyjen kanssa tai haluat helppoa puhdistusta, valitse vaakasuora reflow -uuni.
Sovellustyyppi | Paras uunin valinta | Tarvittavat keskeiset ominaisuudet |
Voimakkaan tilavuus | Vaaka -uuni | Monivyöhyke, automaatio, jäähdytys |
Korkea sekoitus | SMT -pystysuora uuni | Joustavat vyöhykkeet, kompakti suunnittelu |
Suuret piirilevyt | Vaaka -uuni | Leveä kuljetin, säädettävät vyöhykkeet |
Herkkä osa | Tyhjiökadistusuuni | Typpi, tyhjyysvähennys |
HUOMAUTUS: Yhdistä uuni aina tuotteesi tarpeisiin. Tarkista piirilevykoko ja lämpösuunnitelma ennen kuin valitset. Oikea relow -uuni auttaa sinua saamaan paremman juotos- ja viimeistelemään lisää levyjä.
Tiedät nyt, että SMT -pystysuorat uunit säästävät tilaa ja sinulla on joustavia lämmitysalueita. Vaakasuuntaiset palautusuunit antavat sinun tehdä enemmän levyjä nopeasti ja on helppo puhdistaa. Paras uuni sinulle riippuu tekemästäsi, kuinka paljon tilaa sinulla on ja budjetistasi. Asiantuntijoiden mielestä useammat ihmiset ostavat palautusuunit, koska pieni elektroniikka ja lyijytöntä juottamista on suosittu. Käytä tätä opasta auttaaksesi sinua valitsemaan. Pyydä parhaita neuvoja toimittajilta, jotka tietävät mitä tarvitset.
Säästät lattiatilaa SMT -pystysuuntaisilla uuneilla . Nämä uunit pino lämmitysvyöhykkeet, joten sovitat ne tiukkoihin pisteisiin. Pidät SMT -linjasi järjestetyn ja parannat tehokkuutta, varsinkin jos tehtaallasi on rajoitettu huone.
Konvektio -palautusuuni liikuttaa kuumaa ilmaa levyjen ympärille. Tämä jopa ilmavirta antaa sinulle tasaiset lämpötilat. Saat vahvoja juotosliitoksia ja vähemmän vikoja. Näet myös vähemmän flux -muodostumista, mikä tarkoittaa vähemmän puhdistusta ja parempia tuloksia.
Suorituskyky näyttää kuinka monta levyä lopetat asetetussa ajassa. Jos haluat korkeamman suorituskyvyn, valitset palautusuunin, joka vastaa tuotannon nopeutta. Tämä auttaa sinua täyttämään suuret tilaukset ja pitää pinnalla asennetun teknologialinjan sujuvasti.
Käytät erityisiä järjestelmiä vuon uuttamiseen ja poistamiseen. Nämä järjestelmät vetävät ylimääräistä vuotoa reflow -aikana. Pidä uuni puhtaana ja suojaat levyjä. Hyvä flux -hallinta auttaa pitämään korkean tehokkuuden ja voimakkaita juotostuloksia.
