2D- ja 3D-AOI: n valinta riippuu tarkastustehtävän monimutkaisuudesta ja budjettivaatimuksista. Elektroniikkavalmistajat valitsevat usein 2D AOI:n tai SMT AOI Testing Machinen yksinkertaisempiin, kustannusherkempiin sovelluksiin , joissa nopeus ja luotettavuus ovat tärkeintä. 3D AOI tai automaattinen optinen tarkastus tulee kuitenkin välttämättömäksi suuritiheyksisille, monimutkaisille levyille, jotka vaativat ylivoimaista vikojen havaitsemista ja luotettavuutta. Automaattisen optisen tarkastuksen tulee vastata tuotantolinjan erityistarpeita. Kun verrataan 2D- ja 3D-AOI:ta, päättäjien on arvioitava laudan monimutkaisuus, luotettavuusodotukset ja käytettävissä olevat resurssit.

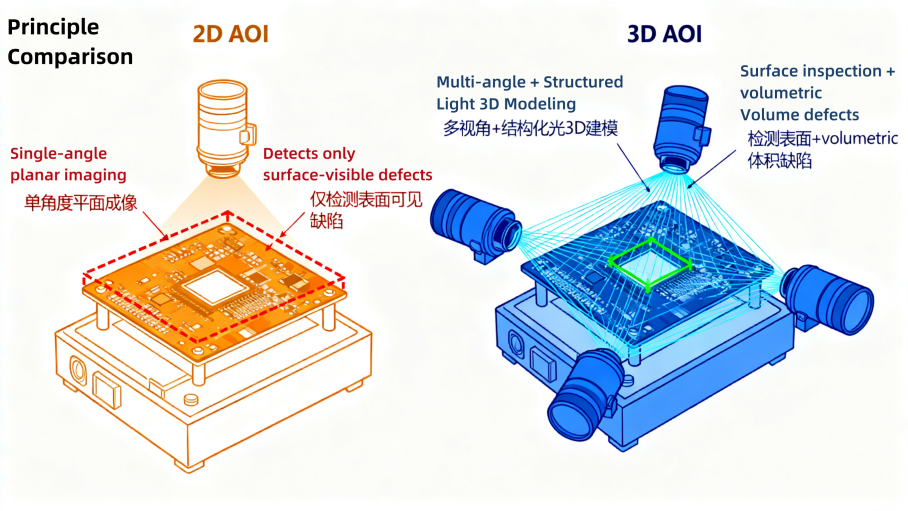

· 2D AOI käyttää litteitä kuvia yhdestä kulmasta, mikä tekee siitä nopean ja kustannustehokkaan yksinkertaisten, suurten volyymien piirilevytarkastuksille.
· 3D AOI kaappaa yksityiskohtaiset 3D -kartat useilla kameroilla, havaitsemalla piilotetut ja monimutkaiset viat, joita 2D AOI usein kaipaa.
· Valitse 2D AOI nopeaan, pintatason vian havaitsemiseen vakiolevyillä, joissa nopeus- ja budjettimäärät ovat eniten.
· Valitse 3D AOI tarkastaessasi kompleksia, tiheät levyt, jotka vaativat tarkkaa korkeutta ja tilavuusmittauksia korkean luotettavuuden saavuttamiseksi.
· Hybridi -AOI -järjestelmät yhdistävät 2D- ja 3D -menetelmät nopeuden, kustannusten ja tarkkuuden tasapainottamiseksi monimuotoisiin tarkastustarpeisiin.
· Harkitse hallituksen monimutkaisuutta, luotettavuusvaatimuksia ja budjettia huolellisesti valitaksesi AOI -järjestelmän, joka sopii tuotantotavoitteisiisi.
· 3D AOI: n sijoittaminen tukee tulevaisuudenkestävää käsittelemällä miniatyrisoituja komponentteja ja vähentämällä vääriä vikapuheluita.
· Oikea koulutus ja järjestelmän integrointi tehdasohjelmistoihin parantavat tarkastustarkkuutta ja virtaviivaista tuotantoa.
Näkökohta | 2d AOI -järjestelmät | 3D AOI -järjestelmät |
Nopeus | Nopeampi; Ihanteellinen suuren määrän tuotantoon | Hieman hitaampi; Viimeaikaiset edistykset ovat parantuneet nopeutta |
Maksaa | Alentaa; kypsä ja kustannustehokas tekniikka | Korkeampi; Edistynyt kuvantaminen lisää investointeja |
Vikojen havaitseminen | Vain pintatason viat; korkeammat väärät puhelut | Havaitsee piilotetut, tilavuus- ja pintavirheet; Jopa 30% enemmän vikoja löydetty |
Rajoitukset | Ei syvyyden mittausta; ei voi tarkastaa piilotettuja niveliä | Korkeammat kustannukset; monimutkaisempi asennus ja huolto |
Edut | Korkea läpäisy; joustava; Vähemmän varjoongelmia | Tarkka korkeus/tilavuuden mittaus; kattava tarkastus |
2d AOI kaappaa litteät kuvat yhdellä kameralla, mikä tekee siitä sopivan tavallisten PCB -yhdisteiden nopeaan tarkastukseen . Tämä menetelmä on erinomainen tunnistamaan näkyvät, pintatason viat, kuten puuttuvat johdot tai virheelliset komponentit. Toisaalta 3D AOI käyttää useita kameroita ja jäsenneltyä valoa yksityiskohtaisten 3D -karttojen luomiseen. Tämä lähestymistapa mahdollistaa korkeuden, tilavuuden ja muodon tarkan mittauksen , mikä mahdollistaa monimutkaisten vikojen havaitsemisen, jonka 2D -järjestelmät saattavat unohtaa. Vaikka 2D AOI tarjoaa nopeamman prosessoinnin ja halvemmat kustannukset, 3D AOI tarjoaa erinomaisen vian havaitsemisen ja vähentää vääriä positiivisia, etenkin monimutkaisissa valmistusympäristöissä.
 |
Parhaat käyttötapaukset
Oikean automatisoidun optisen tarkastusmenetelmän valitseminen riippuu hallituksen monimutkaisuudesta, vaaditusta luotettavuudesta ja tuotantoympäristöstä.
· 2d AOI paras:
o Nopea, suuren määrän valmistuslinjat, joissa kustannukset ja läpäisyasteet ovat eniten.
o Yksinkertaisten tai tavallisten PCB: ien tarkastus, jolla on enimmäkseen pintatason komponentit.
o Näkyvien vikojen, kuten puuttuvien komponenttien, polaarisuusvirheiden ja väärien sijoitusten havaitseminen.
o Ympäristöt, joissa nopea vaihde ja joustava tarkastus ovat prioriteetteja.
· 3d aoi paras:
o Kompleksinen, tiheästi asuttuja piirilevyjä, jotka vaativat juotosliitoksen ja komponentin korkeuden tarkan mittauksen.
o Sovellukset, jotka vaativat korkeaa luotettavuutta, kuten auto-, ilmailu- tai lääketieteellisten laitteiden valmistus.
o Piilotettujen tai tilavuusvirheiden havaitseminen, mukaan lukien nostetut johdot, riittämätön juote ja hauta.
o Tuotantolinjat, joissa väärien puhelujen vähentäminen ja puutteiden havaitsemisnopeuden parantaminen ovat kriittisiä.
2D VS 3D AOI -keskustelu keskittyy tasapainotusnopeuteen, kustannuksiin ja tarkastustarkkuuteen. 2D AOI -järjestelmät ovat edelleen suositeltava valinta suoraviivaisiin, suurten volyymien sovelluksiin. 3D AOI -järjestelmät toimittavat vertaansa vailla suorituskykyä edistyneelle vikatunnistukselle haastavissa ympäristöissä. Automaattinen optinen tarkastus kehittyy edelleen tarjoamalla valmistajille joustavuuden vastaamaan heidän tarkastusstrategiaansa PCB: n erityistarpeisiin ja tuotantotavoitteisiin.
2d AOI käyttää korkearesoluutioisia kameroita tulostettujen piirilevyjen litteiden kuvien kaappaamiseen tarkastusprosessin aikana. Järjestelmä vertaa näitä kuvia vertailutietoihin tunnistaen kaikki erot , jotka voivat osoittaa vikoja. Valaistuksella on ratkaiseva rooli, koska se tuo esiin hallituksen pinnalla olevat piirteet ja mahdolliset ongelmat. Teknologia perustuu yksikulmaiseen kuvan sieppaukseen , mikä tarkoittaa, että se tarkistaa vain sen, mikä on näkyvissä ylhäältä. Tämä lähestymistapa mahdollistaa suurten levyjen määrän nopean tarkastuksen, mikä tekee siitä ihanteellisen nopeaan valmistusympäristöön.
2D AOI: n keskeinen etu on sen kustannustehokkuus. Seuraava taulukko hahmottelee tyypillisiä kustannuksia, jotka liittyvät 2D AOI: n toteuttamiseen tavanomaisella SMT -tuotantolinjalla:
Kustannuskomponentti | Tyypillinen kustannusalue (USD) |
Perus keskitason 2D AOI | 3 200–20 000 dollaria |
Edistyneet 2d AOI -järjestelmät | 30 000–60 000 dollaria |
Esimerkki: Yush YS-820L | 26 000 dollaria |
Asennuskustannukset | 5000–15 000 dollaria |
Ohjelmiston lisensointi (vuosittainen) | 2 000–12 000 dollaria |
Koulutus (työntekijää kohti) | 1 000–5000 dollaria |
Tämä kustannusrakenne tekee 2D AOI: sta saataville monille valmistajille, etenkin niille, jotka keskittyvät suuren määrän tuotantoon.
2d AOI tarjoaa useita vahvuuksia, jotka hyödyttävät elektroniikan valmistusta. Järjestelmä tarkastaa levyt paljon nopeammin kuin manuaalinen visuaalinen tarkastus . Manuaaliset menetelmät kärsivät ihmisen väsymyksestä ja epäjohdonmukaisuudesta, mutta 2D AOI ylläpitää suuria suorituskykyä ja johdonmukaisia tuloksia. Alla oleva taulukko korostaa eroja:
Ominaisuus | Manuaalinen visuaalinen tarkastus | 2d AOI -tarkastus |
Tarkastusnopeus | Ihmisen väsymyksen ja subjektiivisen arvioinnin hitaampi | Nopeampi prosessointi ja analyysi, joka sopii suuren määrän tuotantoon |
Suorituskyky | Ihmisen nopeus ja johdonmukaisuus rajoittaa | Huomattavasti suurempi läpäisymuoto, joka mahdollistaa nopeat tarkastukset |
Johdonmukaisuus | Vähemmän johdonmukainen, taipumus virheisiin | Korkea johdonmukaisuus ilman väsymystä tai subjektiivisuutta |
Valmistajat arvostavat 2D AOI: ta kyvystään havaita prosessin varhaisessa vaiheessa , estäen vialliset hallitukset etenemästä ja vähentämästä kallista uusinta. Järjestelmä tarjoaa :
· Korkea tarkkuus edistyneellä kuvankäsittelyllä.
· Nopeat tarkastusnopeudet korkealle suorituskyvylle.
· Johdonmukaiset, objektiiviset tulokset.
· Vähentynyt inhimillinen virhe.
· Nopea asennus eri levylle.
· Vian luokittelu tyypin ja vakavuuden mukaan.
· Tietojen kirjaaminen laadunvalvonnan suhteen.
· Pitkäaikaiset kustannussäästöt.
· Jatkuva laadun parantaminen.
· Saumaton integraatio SMT -linjojen kanssa.
· Reaaliaikainen palaute välittömään korjaamiseen.
· Kontaktitarkastus komponenttien suojaamiseksi.
Etuistaan huolimatta 2D AOI: lla on rajoituksia . Järjestelmä ei voi suorittaa todellista yhteissuunnittelutarkastusta tai tarjota tilavuusmittaustietoja. Se tuottaa usein korkeamman väärän puhelunopeuden verrattuna edistyneempiin järjestelmiin. Joitakin yleisiä haasteita ovat:
· Kyvyttömyys tarkastaa piilotettuja juotosliitoksia tai vikoja komponenttien alla.
· Rajoitettu korkeusmittaus, mikä vaikeuttaa korkeampien tai epäsäännöllisesti muotoisten osien arviointia.
· Hienotut hienovaraiset tai piilotetut juotosvauriot, kuten pienet tyhjät.
· Lisääntyneitä vääriä puheluita vaativat lisävaiheet.
Nämä rajoitukset tarkoittavat, että 2D AOI toimii parhaiten tasomaisissa vikoissa ja yksinkertaisissa levyissä. Monimutkaisissa kokoonpanoissa tai kriittisissä sovelluksissa valmistajien on ehkä täydennettävä 2D AOI: ta muilla tarkastusmenetelmillä.
2D AOI -järjestelmillä on tärkeä rooli nykyaikaisessa elektroniikan valmistuksessa. Yritykset luottavat 2D AOI: hen ylläpitämään korkealaatuista ja tehokkuutta tuotantolinjoillaan. Teknologia on erinomainen tarkastamalla tulostettuja piirilevyjä (PCB) pintatason virheiden varalta. Valmistajat valitsevat 2D AOI: n, koska se tarjoaa nopeaa, luotettavaa ja johdonmukaista tarkastusta hidastamatta tuotantoa.
Elektroniikan valmistajat käyttävät 2D AOI: ta yleisimmin. Järjestelmä tarkistaa puuttuvat komponentit, virheelliset sijoittelut ja juotosvirheet. Korkean resoluution kamerat ja edistyksellinen kuvankäsittely antavat 2D AOI: n havaita jopa pienet puutteet nopeasti. Tämä kyky tukee suuren määrän tuotantoa, jossa nopeus ja tarkkuus ovat välttämättömiä.
Vinkki: 2d AOI on ihanteellinen valmistajille, joiden on tarkistettava suuria määriä yksinkertaisia tai tavallisia PCB -yhdisteitä päivittäin.
Seuraava luettelo korostaa 2D AOI: n yleisiä sovelluksia elektroniikkateollisuudessa:
· Pinta-asennustekniikka (SMT) Assembly: 2D AOI -tarkastuslevyt komponenttien sijoittamisen ja juottamisen jälkeen. Se tunnistaa väärin sijoitetut, puuttuvat tai vinoutuneet komponentit.
· Reiän läpi (THT) -tarkastus: Järjestelmä tarkistaa reikien osien oikean lisäyksen ja juottamisen.
· Juotospastatarkastus: 2d AOI tarkistaa juotospastan esiintymisen ja kohdistamisen ennen kuin reflow -juoteta.
· Lopullinen kokoonpanon todentaminen: Teknologia varmistaa, että kaikki komponentit ovat läsnä ja suuntautuvat oikein ennen kuin tuote siirtyy seuraavaan vaiheeseen.
· Laadunvalvontatarkastukset: Valmistajat käyttävät 2D AOI: ta satunnaiseen näytteenottoon ja auditointeihin prosessin hallinnan ylläpitämiseksi.
2d AOI löytää myös muiden toimialojen käyttöä, jotka vaativat nopeaa, pintatason tarkastusta. Elektroniikan valmistus on kuitenkin ensisijainen kenttä nopean, suuren määrän piirilevytarkastuksen tarpeen vuoksi. Autoteollisuuden ja lääkinnällisen laiteteollisuus vaativat usein edistyneempiä tarkastuksia, joten he yleensä käyttävät 3D AOI: ta monimutkaisissa levyissä, joissa on piilotetut liitokset.
Tyypillinen 2D AOI -työnkulku sisältää seuraavat vaiheet:
1. Järjestelmä kaappaa tasaisen kuvan piirilevystä korkearesoluutioisella kameralla.
2. Kuvankäsittelyohjelmisto vertaa kaapattua kuvaa viitteeseen.
3. Järjestelmä merkitsee eroja mahdollisina vikoina.
4. Operaattorit tarkistavat liput levyt jatkotoimia varten.
2D AOI tarjoaa kustannustehokkaan ratkaisun vikojen havaitsemiseksi prosessin varhaisessa vaiheessa. Suorittamalla virheitä ennen lopullista kokoonpanoa valmistajat vähentävät uudelleenvertaisia ja romua. Teknologia tukee jatkuvaa parannusta ja auttaa yrityksiä täyttämään tiukat laatustandardit.
3D AOI -järjestelmät käyttävät edistyneitä kuvantamistekniikoita yksityiskohtaisten tietojen sieppaamiseen painetuista piirilevyistä. Nämä järjestelmät käyttävät useita kameroita ja jäsenneltyä valoa, kuten moiré -tekniikkaa, lauta skannaamaan useista näkökulmista. Esimerkiksi Koh Youngin 3D AOI käyttää omaa monen projisointimoiré-tekniikkaa todellisen tilavuustiedon tuottamiseen. Tämä lähestymistapa mittaa juotosliitoksen ja komponenttien korkeuden, tilavuuden ja kopion. Korkearesoluutioiset kamerat, joskus 8 um tai 15 um , sallivat pienimpien osien tarkan mittauksen. Z-akselin laajennus lisää korkeuden mittausaluetta, jolloin on mahdollista tarkistaa korkeita komponentteja. Erikoistuneet algoritmit käsittelevät 3D -tietoja, mittaa PIN -korkeus, juotosfileen korkeus ja siltojen havaitseminen. Järjestelmä suorittaa kuvantamisen ja tarkastuksen rinnakkain, mikä mahdollistaa nopeat ja tarkat 3D -mittaukset. Tämä syvyyspohjainen kuvantaminen parantaa merkittävästi vikojen havaitsemistarkkuutta vähentämällä vääriä puheluita ja karkaa.
3D AOI tarjoaa useita etuja elektroniikan valmistukseen, etenkin kun tarkistetaan kompleksia tai tiheästi asuttuja piirilevyjä. Teknologia tarjoaa suuren tarkkuuden ja tarkkuuden vikojen havaitsemisessa. Se kaappaa yksityiskohtaiset topografiset tiedot, mikä mahdollistaa korkeusvaihteluiden ja pintaominaisuuksien tarkistamisen, jotka ovat kriittisiä monimutkaisissa kokoonpanoissa. 3D AOI havaitsee kolmiulotteiset viat, kuten vääntymisen, taivutuksen ja nostetut johdot-nosteet, joita 2D AOI usein kaipaa. Järjestelmä tarkastaa yläpinnan lisäksi myös komponenttien Advanced -ohjelmistoalgoritmit, mukaan lukien sivut ja pohja , mikä mahdollistaa vikojen, kuten hautaus- ja vinojen osien, havaitsemisen. koneoppiminen , parantavat vikojen havaitsemisen tarkkuutta ja sopeutumiskykyä. 3D AOI -järjestelmät toimittavat nopeammat tarkastusnopeudet kuin manuaaliset menetelmät, eivätkä vaadi fyysistä kosketusta säilyttäen herkät komponentit. 3D AOI -sovelluksen mukauttamiskyky sopii teollisuudelle, jolla on kehittyvä piirilevy monimutkaisuus, kuten auto-, ilmailu- ja lääkinnälliset laitteet. Verrattuna automatisoituun röntgentarkastukseen, 3D AOI on edelleen kustannustehokkaampi pintatarkastuksessa samalla kun se tarjoaa edelleen yksityiskohtaista analyysiä.
Vinkki: 3D AOI on erinomainen tunnistamaan kolmiulotteiset viat, jotka vaikuttavat luotettavuuteen korkean tiheyden ja korkean luotettavuuden sovelluksissa.
Vahvuuksistaan huolimatta 3D AOI: lla on joitain rajoituksia. Järjestelmät ovat monimutkaisempia ja kalliimpia kuin 2D AOI, mikä johtaa korkeampiin alkuinvestointi- ja ylläpitokustannuksiin. 3D AOI vaatii suuremman laskennallisen tehon 3D -datan suurten määrien käsittelemiseksi, mikä voi hidastaa tarkastusnopeutta. Skannausmenetelmät, kuten laser kolmionmuutos, sisältävät yksityiskohtaisen pinnan skannauksen ja voivat vähentää läpimenoaikaa 2D AOI: n verrattuna. Nämä tekijät tekevät 3D-AOI: sta vähemmän sopivia yksinkertaisiin, nopeaan tuotantolinjaan, joissa kustannukset ja nopeus ovat tärkeimmät prioriteetit. Valmistajien on punnittava nämä rajoitukset edistyneiden vikojen havaitsemisen ja kattavan tarkastuksen tarpeen suhteen.
3D AOI -järjestelmistä on tullut välttämättömiä työkaluja nykyaikaisessa elektroniikan valmistuksessa. Heidän edistyneiden kuvantamisominaisuuksiensa avulla valmistajat voivat tarkistaa monimutkaisia kokoonpanoja, joilla on korkea tarkkuus. Nämä järjestelmät käyttävät syvyyden havaitsemista ja useita katselukulmia vikojen havaitsemiseksi, joita perinteiset 2D -menetelmät usein kaipaavat.
Monet teollisuudenalat luottavat 3D AOI : iin vaativimmista tarkastustehtävistä. Teknologia tukee nopeaa tuotantolinjaa, jossa tuhannet osat liikkuvat tarkistuksen läpi tunnissa. Operaattorit saavat välitöntä palautetta, joka auttaa heitä säätämään prosesseja ja ylläpitämään laatustandardeja.
HUOMAUTUS: 3D AOI ylläpitää tarkastusnopeutta uhraamatta tarkkuutta, mikä tekee siitä ihanteellisen korkean suorituskyvyn ympäristöihin.
Valmistajat valitsevat 3D AOI: n useisiin kriittisiin sovelluksiin:
· Suurten tiheyden SMT- ja SMD-kokoonpanolinjat, joissa miniatyrisoidut ja tiheästi pakatut komponentit vaativat tarkan tarkastuksen.
· Vian havaitseminen, kuten virheellinen napaisuus, väärinkäyttö ja puuttuvat osien, joita on vaikea tunnistaa 2D -järjestelmiin.
· Juotosten nivelen tilavuuden ja muodon mittaus, esimerkiksi spekulaaristen heijastusten voittaminen ja 2D AOI: n rajoittaminen.
· Korvaus hallituksen loimista ja interlektiosta, joka voi aiheuttaa epätarkkuuksia 2D-tarkastuksissa.
· Monimutkaisten hallitusten tarkastaminen teollisuudessa, jolla on tiukat laatuvaatimukset, mukaan lukien kulutuselektroniikka-, auto- ja ilmailualan sektorit.
3D AOI -järjestelmät ovat erinomaisia ympäristöissä, joissa luotettavuutta ei voida vaarantaa. Esimerkiksi auto- ja ilmailualan valmistajat riippuvat 3D -tarkastuksista piilotettujen vikojen saamiseksi, jotka voivat johtaa tuotevirheisiin. Kulutuselektroniikkayritykset käyttävät 3D AOI: ta varmistaakseen, että jokainen laite täyttää korkeat suorituskyky- ja turvallisuusstandardit.
Tyypillinen 3D AOI -työnkulku sisältää levyn skannaamisen useista näkökulmista. Järjestelmä luo yksityiskohtaisen 3D -kartan mitaten kunkin komponentin ja juotosliitoksen korkeuden ja tilavuuden. Advanced -algoritmit analysoivat näitä tietoja, jotka merkitsevät mahdolliset poikkeamat standardista. Operaattorit voivat sitten tarkistaa merkityt tuotteet ja ryhtyä korjaaviin toimiin.
3D AOI: n joustavuus antaa sille sopeutua uusiin levyjen suunnitteluun ja kehittyviin valmistusvaatimuksiin. Kun elektroniset komponentit pienenevät ja monimutkaisempia, 3D -tarkastus varmistaa, että laatu pysyy johdonmukaisena. Valmistajat hyötyvät vähentyneistä vääristä puheluista, parannettujen vikojen havaitsemisesta ja optimoiduista tuotantoprosesseista.
Vinkki: 3D AOI on edullinen valinta valmistajille, jotka tarvitsevat tarkkaa, luotettavaa tarkastusta nopeatempoisissa, monimutkaisissa tuotantoympäristöissä.
Tunnistusominaisuudet asettavat perustan kaikille automatisoiduille optisille tarkastusjärjestelmille. 2D VS 3D AOI -vertailussa jokainen menetelmä tarjoaa ainutlaatuisia vahvuuksia ja heikkouksia. 2D AOI -järjestelmät luottavat ylhäältä alas -kuvaukseen pintatason vikojen tunnistamiseksi. Nämä järjestelmät ovat erinomaisia puuttuvien komponenttien, napaisuusvirheiden ja juotos liittämällä väärinkäyttöä. He kuitenkin kamppailevat piilotettujen tai tilavuusvaurioiden kanssa, koska heillä ei ole syvyyden havaintoa.

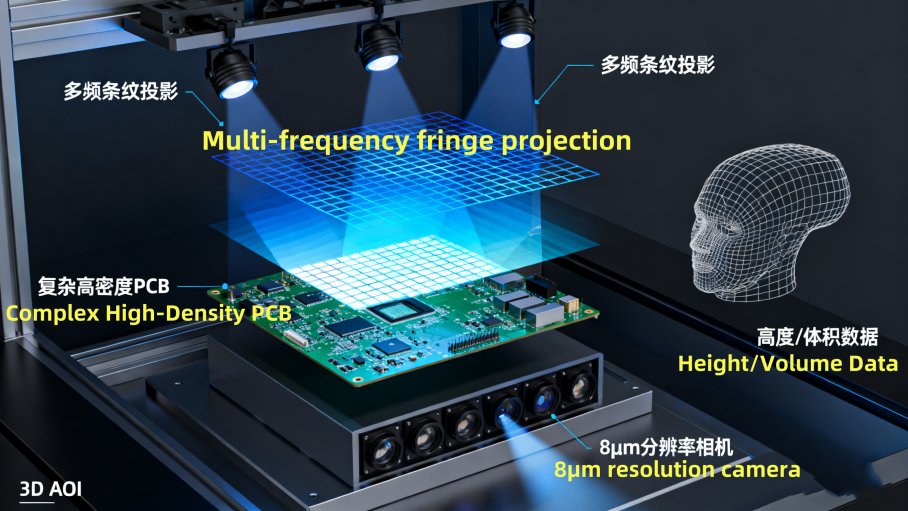

3D AOI -järjestelmät käyttävät jäsenneltyä valoa ja useita kameroita kolmiulotteisen kartan luomiseen levystä. Tämä lähestymistapa mahdollistaa komponenttien korkeuden, koplanaarisuuden ja juotosmäärän tarkan mittaamisen. Seurauksena on, että 3D AOI havaitsee nostetut nastat, riittämättömät juote- ja paketti -loimi - määritykset, joita 2D AOI usein kaipaa.
Seuraava taulukko korostaa väärien positiivisten korkojen eroja ja vikojen havaitsemisen tarkkuutta:
AOI -järjestelmätyyppi | Väärä positiivinen korko | Vian havaitsemisen tarkkuus | Huomautuksia vääristä negatiivisista |
Legacy 2d AOI (sääntöpohjainen) | Jopa ~ 50% | ~ 85–90% | Korkeampi syvyystietojen puutteen vuoksi |
AI-parannetu 3D AOI | Alennettu alle 10%: iin (4–6%) | 97–99% | Alempi 3D -syvyystietojen takia |
3D AOI -järjestelmät vähentävät merkittävästi vääriä positiivisia ja parantavat virheiden havaitsemista. Valmistajat, jotka vaativat edistyneitä tarkastusominaisuuksia
HUOMAUTUS: 3D AOI tarjoaa kattavamman tarkastuksen sieppaamalla sekä pinta- että tilavuusvirheet, mikä tekee siitä ihanteellisen monimutkaisille kokoonpanoille.
Nopeudella ja kustannuksella on kriittinen rooli AOI -järjestelmän valinnassa. 2D VS 3D AOI -järjestelmät eroavat suuresti näillä alueilla. 2d AOI tarjoaa nopeammat tarkastusnopeudet ja alhaisemmat alkuinvestoinnit. Nämä järjestelmät vaativat vähemmän monimutkaisia asennuksia ja minimaalisia operaattorikoulutuksia. Valmistajat voivat ottaa käyttöön 2D AOI: n nopeasti suuren määrän ympäristöissä.
3D AOI -järjestelmät vaativat korkeamman alkuperäisen ostohinnan ja erikoistuneemman asennuksen. Teknologia vaatii kalibrointia, jatkuvaa koulutusta ja suurempaa laskennallista voimaa. Ylläpitokustannukset ovat yleensä korkeammat järjestelmän monimutkaisuuden vuoksi. 3D AOI tarjoaa kuitenkin parannettuja tarkastusominaisuuksia ja voi vähentää kalliita vikoja ajan myötä.
Alla olevassa taulukossa verrataan omistus- ja operatiivisten vaatimusten kokonaiskustannuksia:
Näkökohta | 2d AOI -järjestelmät | 3D AOI -järjestelmät |
Alkuperäinen ostohinta | Alkaa noin 3200 dollaria | Voi ylittää 110 000 dollaria |
Vuotuiset ylläpitokustannukset | 5000–15 000 dollaria (alempi pää) | 5000–15 000 dollaria (korkeampi pää) |
Vakioasetukset | Erikoistunut asennus, kalibrointi ja koulutus | |
Operatiiviset vaatimukset | Pienempi monimutkaisuus | Suurempi monimutkaisuus, erikoistunut tieto |
Sijoitetun pääoman tuottoprosentti | Alhaisemmat etukäteen ja ylläpitokustannukset | Korkeammat kustannukset, mutta paransi vian havaitsemista |
3D AOI -järjestelmät vaativat suuremman sijoituksen, mutta tarjoavat pitkäaikaisia etuja parannetun vian havaitsemisen ja vähentyneen uusinnan avulla. Pienemmät valmistajat voivat mieluummin 2D AOI: n kohtuuhintaisuudestaan ja helppokäyttöisyydestään.
Sovellusten soveltuvuus riippuu tulostetun piirilevyn kokoonpanon tyypistä ja vaadituista tarkastusominaisuuksista. 2D VS 3D AOI -järjestelmät palvelevat kukin erilaisia tuotantotarpeita. 2D AOI toimii parhaiten yksinkertaisemmille piirilevykokoonpanoille, joissa on enimmäkseen pintatason ominaisuuksia. Nämä järjestelmät tarjoavat nopean, kustannustehokkaan tarkistuksen SMT-linjan vakiolevyille ja varhaisvaiheille.
3D AOI on erinomainen tarkastaessaan monimutkaisia kokoonpanoja, jotka vaativat syvyyden mittaus- ja koplaniteettitarkastuksia. Teknologia tunnistaa puutteet, joihin liittyy komponenttien korkeus, juotostilavuus ja loimi. Autoteollisuuden, ilmailu- ja lääketieteellisten laitteiden kaltaiset teollisuudenalat luottavat usein 3D AOI: iin tiukkojen laatustandardien täyttämiseksi.
Alla olevassa taulukossa on yhteenveto, mikä AOI -tyyppi sopii jokaiseen sovellukseen:
AOI -tyyppi | Sopivat piirilevytyyppejä | Tärkeimmät tarkastusominaisuudet | Päättely |
2d Aoi | Yksinkertaisemmat piirilevykokoonpanot, joissa on vähemmän monimutkaisia 3D -ominaisuuksia | Pintatason viat, kuten juotospastan väärinkäyttö, napaisuusvirheet, puuttuvat osat | Kustannustehokas ja nopea; Käytetty varhain SMT -linjalla; Rajoitettu ylhäältä alas -kuvaukseen |
3d Aoi | Monimutkaisemmat piirilevykokoonpanot, jotka vaativat syvyyden mittaus- ja koplanaarisuustarkastuksia | Viat, joihin liittyy komponenttien korkeus, tilavuus, kopionisuus, kuten riittämätön juote, nostetut nastat, pakettien loimi | Käyttää jäsenneltyjä valo- ja monikulmoja tarkkoihin 3D-vikojen havaitsemiseen |
Vinkki: Valmistajien tulee sovittaa automaattisen optisen tarkastusjärjestelmänsä hallitusten monimutkaisuuteen ja heidän alansa luotettavuusvaatimuksiin.
2D VS 3D AOI -päätös muodostaa tarkastusten tehokkuuden ja lopputuotteiden yleisen laadun. Ymmärtämällä kunkin järjestelmän vahvuudet valmistajat voivat optimoida tarkastusprosessinsa ja saavuttaa parempia tuloksia.
Hybridi AOI -järjestelmät tuovat yhteen sekä 2D- että 3D -tarkastustekniikoiden parhaat ominaisuudet. Valmistajat käyttävät näitä järjestelmiä käsittelemään nykyaikaisten painettujen piirilevyjen kasvavaa monimutkaisuutta. Yhdistämällä kaksi tarkastusmenetelmää yhdessä koneessa, hybridi -AOI -järjestelmät toimittavat joustavia, tehokkaita ja kattavia laadunvalvoja.
Hybridi AOI -järjestelmät tarjoavat useita keskeisiä etuja:
· 2d AOI tarjoaa luotettavan, korkealaatuisen kuvantamisen näkyville komponenteille . Se toimii hyvin yksinkertaisten vikojen havaitsemiseksi ja tarkastuskustannusten pitämiseksi alhaisina.
· 3D AOI laajentaa tarkastusominaisuuksia piilotettuihin juotosliitoksiin, korkeusmittauksiin ja monimutkaiseen vian havaitsemiseen. Se löytää ongelmia, joita 2D AOI ei näe.
· Hybridijärjestelmät soveltavat 2D AOI: ta, missä se on riittävä, ja siirry 3D AOI: een edistyneen tarkastuksen vuoksi. Tämä lähestymistapa säästää aikaa ja rahaa parantaen samalla vian kattavuutta.
· Valmistajat voivat tarkastaa tuotteet nopeasti ja tehokkaasti sovittaen tarkastusmenetelmän kunkin levyalueen erityistarpeisiin.
Yamaha Motor'n Yri-V Hybrid AOI -järjestelmä osoittaa, kuinka tämä tekniikka toimii käytännössä. YRI-V integroi 2D- ja 3D-tarkastuksen 4-suuntaisella kulmakameralla ja 8-directory 3D -projektorilla. Tämä asennus saavuttaa alan johtava tarkastusnopeus ja tarkkuus. Järjestelmä on erinomainen tarkastamaan erittäin pieniä, hienojakoisia komponentteja ja peilipinnan viimeistelyjä, jotka ovat vaikeita perinteisille AOI-järjestelmille. AI-käyttöinen automaatio YRI-V: ssä yksinkertaistaa tarkastustietojen luomista ja virittämistä. Operaattorit tarvitsevat vähemmän erikoistuneita taitoja, mikä helpottaa järjestelmän käyttöä. Hybridi -lähestymistapa tukee erilaisten ja monimutkaisten PCB -komponenttien nopeaa, tarkkaa tarkastusta. Se täyttää nykyaikaisen SMT -tuotannon vaatimukset, joissa hallitukset ovat pienempiä, tiheämpiä ja toiminnallisempia kuin koskaan ennen.
Vinkki: Hybridi AOI -järjestelmät auttavat valmistajia tasapainottamaan nopeutta, kustannuksia ja tarkastustarkkuutta. Ne tarjoavat käytännön ratkaisun 2D vs 3D AOI -haasteeseen nykypäivän elektroniikkateollisuudessa.
Hybridi -AOI -järjestelmät kehittyvät edelleen. Kun PCB: t muuttuvat monimutkaisemmiksi, näillä järjestelmillä on suurempi rooli tuotteiden laadun ja luotettavuuden varmistamisessa. Hybridi -AOI: iin sijoittaneet valmistajat saavat joustavuuden mukauttaa tarkastusstrategiaansa tekniikan kehittyessä.

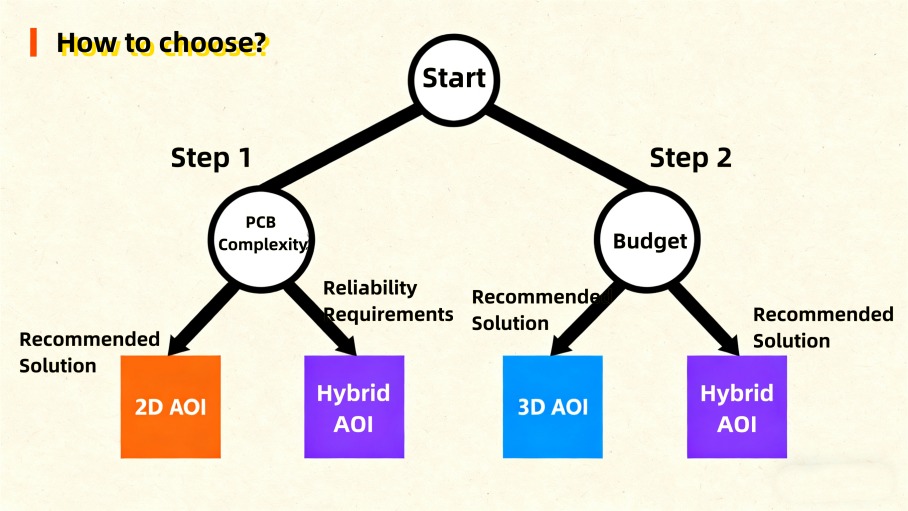

Hallituksen monimutkaisuudella on keskeinen rooli oikean AOI -järjestelmän valitsemisessa mihin tahansa painettuun piirilevyn kokoonpanoon. Komponenttien, tiheyden ja edistyneiden pakettitekniikoiden käytön lukumäärän lisääntyessä valmistajat tarvitsevat tarkastustietoja, jotka ovat sekä luotettavia että toistettavia. Yksinkertaiset levyt, joissa on enimmäkseen pintatason komponentit, hyötyvät 2D AOI: sta . Nämä järjestelmät käyttävät ylhäältä alas -kuvantamista puuttuvien osien ja juotosvirheiden tarkistamiseen. Ne tarjoavat nopeaa tarkastus- ja kustannussäästöjä, mikä tekee niistä ihanteellisia suuren määrän piirilevyjen tuotantoon.
Monimutkaisuuden noustessa 2d AOI kohtaa kuitenkin haasteita. Varjot, valaistusvariaatiot ja syvyystietojen puute rajoittavat sen tehokkuutta. Monimutkaisissa PCB: issä on usein miniatyrisoituja komponentteja, tiheitä asetteluja ja monikerroksisia malleja. Näissä tapauksissa 3D AOI: sta tulee välttämätöntä. 3D AOI -järjestelmät käyttävät useita kameroita tai lasertekniikkaa korkeus- ja volyymitietojen sieppaamiseen . Tämä antaa heille mahdollisuuden havaita vikoja, kuten vääntymistä, nostettuja liidejä ja koplaanikysymyksiä - ongelmia, joita 2D AOI ei näe.
Autoteollisuuden ja teollisuuselektroniikan kaltaisten toimialojen valmistajat luottavat 3D AOI: n monimutkaisten lautakuntien kanssa. Nämä järjestelmät tarjoavat kattavia mittaustietoja, jotka täyttävät IPC-610-standardit. Tämä mahdollistaa prosessin ajelemisen varhaisen havaitsemisen ja tukee nolla-virheitä.
AOI -järjestelmä | Hallituksen minimi monimutkaisuus tyypillisesti käsitellään | Ylimmän monimutkaisuus tyypillisesti käsitelty |
2d Aoi | Yksinkertaisemmat levyt pintatason tarkastuksilla; tehokas puuttuvien komponenttien havaitsemiseksi ja juotosvirheiden; priorisoi nopeuden ja kustannustehokkuuden | Vähemmän monimutkaisia levyjä ilman tilavuus- tai korkeuteen liittyviä vikoja; Yleensä ei sovellu monikerroksiseen tai tiheän taulukoihin |
3d Aoi | Levyt vaativat tilavuustarkastuksia, mukaan lukien korkeusmittaus; Sopii monimutkaisten vikojen, kuten nostettujen liidien ja koplaanikysymysten, havaitsemiseen | Tiheä, monikerroksinen ja monimutkainen levyn asettelu vaativat yksityiskohtaisia 3D-vikojen havaitsemista; Käytetään auto- ja teollisuuselektroniikka -aloilla |
Vinkki: Tiheälle, monikerroksiselle tai pienikokoiselle PCB: lle 3D AOI tarjoaa mittauksen tarkkuuden ja vikojen havaitsemisen, jota tarvitaan luotettavaan tarkastukseen.
Luotettavuusvaatimukset eroavat toimialojen välillä ja vaikuttavat suoraan AOI -valintaan. Sektorit, kuten auto-, ilmailu- ja lääketieteelliset laitteet, vaativat korkeinta tuotteen luotettavuutta. Näillä aloilla jopa yksi vika voi johtaa kalliisiin palautuksiin tai turvallisuusongelmiin. AOI -järjestelmien on saatava johdonmukaisia, tarkkoja tarkastustuloksia tiukkojen laatustandardien täyttämiseksi.
Useat tekijät muovaavat luotettavuutta AOI -valinnassa :
Tekijä | Selitys |
Tarkastustyyppi | Määrittää, tarkastaako AOI hallituksen, komponentin tai SMT -tasolla vastaavat teollisuuden tarpeet. |
Kuvan tarkkuus | Korkea resoluutio on kriittinen pienten vaurioiden havaitsemiseksi, jotka ovat yleisiä korkean luotettavuuden aloilla. |
Tarkastuksen nopeus | On vastattava tuotantoasteikosta; Korkea läpäisy tarvitaan ilman puutteita. |
Automaatioominaisuudet | Automaatio vähentää inhimillistä virhettä, joka tukee johdonmukaista laatua kriittisellä toimialoilla. |
Tarkkuus ja luotettavuus | Perusta tiukkojen standardien täyttämiseksi ja vikojen havaitsemisen johdonmukaisuuden varmistamiseksi. |
Integraatio muihin järjestelmiin | Saumaton integraatio tukee monimutkaisia tuotantolinjoja, jotka ovat tyypillisiä auto-/ilmailu- ja ilmailu- |
Myynnin jälkeinen tuki | Jatkuva tuki varmistaa vaativien alojen pitkäaikaisen luotettavuuden. |
AOI -järjestelmät mahdollistavat varhaisen vian havaitsemisen, mikä vähentää kalliita tuotantovirheitä ja parantaa elektronisten laitteiden luotettavuutta. Advanced AOI -teknologiat, mukaan lukien AI- ja 3D -kuvantaminen, mukautuvat monimutkaisiin piirilevyihin ja alhaisempiin vikojen määrään. Esimerkiksi AOI-laitteet voivat vähentää vika-määriä 2%: sta 0,5%: iin automatisoimalla tarkastuksia, jotka muuten olisivat manuaalista ja aikaa vievää. Tämä virheiden havaitsemisen parantaminen johtaa korkeampaan tuotteiden luotettavuuteen ja asiakastyytyväisyyteen.
HUOMAUTUS: Oikean AOI-järjestelmän valitseminen korkean luotettavuuden teollisuudelle varmistaa, että jokainen painettu piirilevykokoonpano täyttää tiukimmat laatustandardit.
Budjetti on edelleen keskeinen näkökohta valittaessa 2D- ja 3D AOI -järjestelmiä. 2d AOI tarjoaa alhaisemman alkuperäisen sijoituksen ja alennetut ylläpitokustannukset. Nämä järjestelmät sopivat valmistajille, jotka keskittyvät suuren määrän, kustannusherkkiin piirilevyjen tuotantoon. Ne tarjoavat nopeamman hallituksen nopean tarkistuksen auttamalla yrityksiä hallitsemaan kuluja.
3D AOI -järjestelmät vaativat korkeamman etukäteen. Edistynyt kuvantamistekniikka ja ohjelmistoominaisuudet lisäävät kustannuksia. Ylläpito- ja operaattorin koulutus lisäävät myös kuluja. 3D AOI tarjoaa kuitenkin pitkän aikavälin arvon vähentämällä vikavaroja ja parantamalla tuotteiden luotettavuutta. Monimutkaisten piirilevyjen osalta sijoitus 3D AOI: hen kannattaa usein vähemmän epäonnistumisia ja vähemmän uudelleenmuotoja.
Valmistajien tulisi punnita omistajuuden kokonaiskustannukset parannettua tarkastustarkkuuden etuja. AOI -laitteiden valitseminen tuotannon määrän, tuotteiden monimutkaisuuden ja luotettavuustavoitteiden perusteella järjestelmä varmistaa, että järjestelmä täyttää sekä budjetti- että laatuvaatimukset. Oikea koulutus ja säännöllinen ylläpito auttaa maksimoimaan sijoitetun pääoman tuotto.
Vinkki: Valmistajille, joilla on rajoitetut budjetit ja yksinkertaiset levyt, 2D AOI tarjoaa käytännön ratkaisun. Niille, jotka tuottavat monimutkaista elektroniikkaa tai vaativat korkeaa luotettavuutta, sijoittaminen 3D AOI: iin voi johtaa merkittävään pitkäaikaiseen säästöön.
AOI -järjestelmän valitseminen ei koske pelkästään tämän päivän tarkastustarpeiden tyydyttämistä. Valmistajien on myös pohdittava, kuinka heidän sijoituksensa toimivat teknologia- ja teollisuusvaatimusten kehittyessä. Elektroniikkateollisuus siirtyy edelleen kohti parempaa miniatyrisointia, korkeampaa komponenttitiheyttä ja tiukempia laatustandardeja. Nämä suuntaukset työntävät AOI-järjestelmiä toimittamaan tarkempia, luotettavampia ja datarikkaita tarkastuksia.
2D AOI -järjestelmät luottavat kuvan vertailuun ja kontrastiin. Tämä lähestymistapa toimii hyvin yksinkertaisilla levyillä, mutta kamppailee monimutkaisten tai pienikokoisten komponenttien kanssa. Seurauksena on, että 2D AOI tuottaa usein korkeampaa vääriä puheluita ja paetaprosentteja. Kvasi-3D- tai 2,5D-järjestelmät tarjoavat joitain parannuksia, mutta ne ovat silti samanlaisia rajoituksia. Sitä vastoin tosi 3D AOI -järjestelmät käyttävät mittauspohjaista tarkastusta. Ne tarjoavat tarkkoja tietoja komponenttien korkeudesta, juotosten liitoksesta ja koplaanisuudesta. Tämä vähentää vääriä puheluita ja karkaa, auttaen valmistajia optimoimaan prosessit ja siirtymään lähemmäksi nolla-vikatuotantoa. Yrityksille, jotka pyrkivät korkealaatuiseen valmistukseen, 3D AOI: n sijoittaminen on usein järkevää, jopa korkeammilla etukustannuksilla.
Alla olevassa taulukossa on yhteenveto keskeisiä tekijöitä, jotka vaikuttavat tulevaisuuden kestäviin AOI-päätöksiin:
Näkökohta | Yhteenveto |
Kuljettajat | Miniatyrisointi, monimutkainen elektroniikka, nolla-vikatuotteiden kysyntä, auto-/lääketieteen kasvu |
Haasteet | 3D AOI: n korkeat alkuperäiset kustannukset ja monimutkaisuus, erikoistuneen ohjelmoinnin tarve, meneillään olevat päivitykset |
Mahdollisuudet | AI/ML-integrointi paremman vian havaitsemisen, laajentumisen edistyneisiin pakkauksiin, käyttäjäystävällisiä rajapintoja |
Tulevaisuuden trendit | Siirtyminen todelliseen 3D AOI: hen, AI/ML ennustavaan analytiikkaan, reaaliaikaiseen inline-tarkastukseen, digitaaliseen MES/ERP-integrointiin, kestävän kehityksen keskittymiseen |
Alueelliset markkinatrendit | Aasian ja Tyynenmeren viiveet; Pohjois-Amerikka/Eurooppa keskittyy arvokkaisiin, korkean luotettavuussektoreihin |
Investointiperuste | 3D AOI vähentää vääriä puheluita, tarjoaa luotettavia tietoja, tukee teollisuutta 4.0, välttämättömiä premium -valmistukseen |
Vinkki: Tulevaisuuden suunnittelun valmistajien tulisi etsiä AOI-järjestelmiä, jotka tukevat AI: tä ja koneoppimista, reaaliaikaisen tietojen integrointia ja yhteensopivuutta digitaalisten valmistusjärjestelmien kanssa.
AOI -tekniikan kehittyessä järjestelmät, joissa on joustava ohjelmisto, modulaarinen laitteisto ja vahva toimittajan tuki, mukautuvat helpommin uusiin vaatimuksiin. Yritysten tulisi myös harkita ohjelmistopäivitysten helppoutta, kykyä käsitellä uusia komponenttityyppejä ja järjestelmän integrointia tehdastietoverkkoihin. Tulevaisuuden valmiiden AOI-järjestelmän valitseminen auttaa valmistajia pysymään kilpailukykyisinä alan standardien ja asiakkaiden odotusten noustessa.
Valmistajien tulee valita 2D AOI: n yksinkertaisten PCBA-kokoonpanojen tehokas ja kustannustehokas tarkastus, kun taas 3D AOI -sovellukset sopivat monimutkaisia lautakuntia, joiden tiukat laatuvaatimukset . vastaavat AOI-tekniikkaa tarkastustarpeisiin , tuotteiden monimutkaisuuteen ja budjettiin varmistaa optimaaliset tulokset. Yritykset hyötyvät AOI -myyjien konsultoinnista, kokeiden suorittamisesta ja järjestelmän kalibroinnin ja tuen tarkistamisesta ennen päätösten viimeistelyä. Vertailu- ja päätöksentekopasten tarkistaminen auttaa varmistamaan, että valittu ratkaisu vastaa kehittyviä tuotantovaatimuksia.
2d AOI tarkastaa levyt käyttämällä litteitä kuvia yhdestä kulmasta. 3D AOI käyttää useita kulmia ja jäsenneltyä valoa korkeuden ja tilavuuden mittaamiseen havaitsemalla monimutkaisempia vikoja.
2d AOI ei voi havaita piilotettuja juotosyhteisöongelmia. Se tarkistaa vain näkyvät pinnat. 3D AOI tarjoaa syvyystietoja ja tunnistaa piilotetut tai tilavuusvirheet.
2d AOI toimii parhaiten nopean, suuren volyymin tuotantoon. Se tarjoaa nopeamman tarkastuksen ja alhaisemmat kustannukset. 3D AOI sopii hitaampiin linjoihin monimutkaisten levyjen kanssa.
3D AOI -järjestelmät tarvitsevat enemmän huoltoa ja kalibrointia. Heidän edistykselliset kamerat ja ohjelmistot vaativat säännöllisiä päivityksiä. 2D AOI -järjestelmillä on yksinkertaisempi ylläpito.
AOI -järjestelmät saavat viat prosessin varhaisessa vaiheessa. Ne estävät vialliset levyt eteenpäin. Tämä vähentää uudelleensuunnittelua, alentaa kustannuksia ja parantaa tuotteiden yleistä luotettavuutta.
Hybridi AOI -järjestelmät yhdistävät sekä 2D- että 3D -tarkistuksen vahvuudet. Ne tarjoavat joustavan, kattavan kattavuuden. Valmistajat, joilla on monipuolinen hallituksen monimutkaisuus, näkevät usein voimakkaita tuotot hybridijärjestelmistä.
Operaattorit tarvitsevat peruskoulutusta 2D AOI: lle. 3D AOI- ja Hybrid -järjestelmät vaativat edistyneempiä taitoja, mukaan lukien kalibrointi ja ohjelmistojen käyttö. Monet myyjät tarjoavat koulutusohjelmia.
Useimmat nykyaikaiset AOI -järjestelmät tukevat integraatiota MES: n tai ERP -ohjelmiston kanssa. Tämä mahdollistaa reaaliaikaisen tiedon jakamisen ja prosessien hallinnan, tukemaan teollisuuden 4.0 aloitteita.
