Automaattiset SMT-röntgentarkastuslaitteet testaukseen Automatisoidut SMT-röntgentarkastuslaitteet

I.C.T X-7200 -tarkastuskoneella on laaja valikoima sovelluksia.Sitä käytetään yleisesti elektronisten komponenttien sisäisessä rakenteen testauksessa,
yleinen ilmakuplan tyhjiön mittaus, piirin oikosulku avoin piiri, juotosliitos juotoksen puute ja juotos puuttuu, vieras aine
halkeamia sisällä jne.
  • X-7200

  • I.C.T

  • X-ray inspection machine

Saatavuustila:
Määrä:

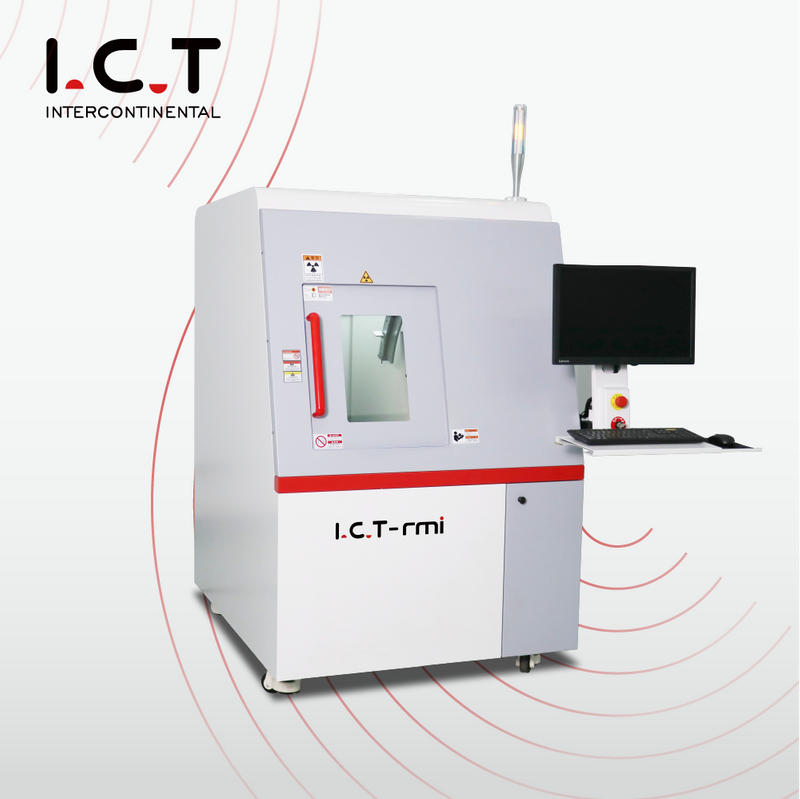

I.C.T X-7200 |Automaattinen offline SMT PCB  Röntgentarkastuskone

Yleiskatsaus

SMT Offline X-Ray X-7200

Löydä erinomaisuutta I.C.T X-7200 -röntgenlaitteella

I.C.T X-7200 -tarkastuskoneella on laaja valikoima sovelluksia.Sitä käytetään yleisesti elektronisten komponenttien sisäisessä rakenteen testauksessa, yleisessä ilmakuplan tyhjiömäärän mittauksessa, piirin oikosulkukatkona, juotosliitoksen juottamisen puutteessa ja juottamisen puuttumisessa, vieraissa aineissa

halkeamia sisällä jne.

Sillä on kätevän huollon ja pitkän käyttöiän ominaisuudet;yksinkertainen käyttö, mikä vähentää kuljettajan koulutusta;havaitsemisen korkea toistettavuus;mahdollistaa 60 asteen enimmäiskatselukulman näytteiden havaitsemiseksi ja niin edelleen.

Ominaisuudet:

Edistyneen elektroniikan valmistuksen maailmassa tarkkuus ja laadunvalvonta ovat ensiarvoisen tärkeitä.I.C.T X-7200 -röntgenlaite on osoitus innovaatiosta ja erinomaisuudesta, ja se tarjoaa joukon ominaisuuksia, jotka erottavat sen SMT-laitoksesi välttämättömänä varusteena.Tutkitaanpa poikkeuksellisia ominaisuuksia, jotka määrittelevät X-7200:n:

1. Korkean resoluution kuvantaminen:

X-7200:ssa on hämmästyttävä 85 μm:n kuvaustarkkuus, mikä asettaa korkealle tasolle tarkkuuden.

Sen resoluutio voi saavuttaa vaikuttavat 5 μm, mikä varmistaa, että hienoimmatkin yksityiskohdat näkyvät huomattavan selkeästi.Jokainen komponentti, jokainen liitäntä – tarkastettu tarkasti.

2. Monipuolinen suurennus:

Tämän koneen enimmäissuurennus on 200x ja se tarjoaa yksityiskohtaisia ​​tarkastuksia, jotka eivät jätä tilaa piilovirheille.

3. Luotettu röntgenlähde:

X-7200 käyttää 90 kV suljettua putkea, jossa on tunnettu japanilainen tuotemerkki - Hamamatsu.Tämä takaa vakaan ja laadukkaan röntgensäteilyn.

4. Tilava alusta:

540 * 540 mm:n alusta on riittävän monipuolinen vastaamaan useimpien elektronisten tuotteiden tarkastustarpeisiin.

5. Intuitiivinen käyttöliittymä:

Käyttäjäystävällinen ohjelmisto on suunniteltu visuaalisella navigointiliittymällä.Tarkastustulokset esitetään värikoodatuilla kuvioilla, mikä helpottaa tärkeimpien ominaisuuksien tunnistamista.

I.C.T X-7200 -röntgenlaite ei ole vain tarkastustyökalu;se on tarkkuusinstrumentti, jonka avulla voit parantaa laadunvalvontaprosessejasi, virtaviivaistaa valmistusta ja ylläpitää korkeimpia laatustandardeja elektroniikan tuotannossa.Kun X-7200 on rinnallasi, huippuosaamisesta tulee standardi.

Joystick Control

Joystick Control

Ohjelmoinnin ohjaus

Ohjelmoinnin ohjaus

Digitaalinen HD X-RAY -tasainen ilmaisin

Valinnainen: Digitaalinen HD X-RAY -tasoilmaisin

Röntgenputki

Röntgenputki

Toimintaperiaate

Toimintaperiaate  Röntgentarkastuskone

Tietokone ohjaa röntgensäteilyn lähettämän XRAY-putken intensiteettiä, tunkeutuu testattuun kohteeseen, saavuttaa ilmaisimen, ja Image Acquisition -kortti muuntaa signaalin ja lähettää sen takaisin tietokoneelle.

Sovellus  röntgentarkastuskoneesta  :

SMT, BGA, PCBA-kokoonpano, reititin, litiumakku, johdinsarja, lanka, näyttö, sulake, elektroniset komponentit, autojen osat, valosähkö, alumiinin painevalu, muovin muovaus, keramiikka, muut erikoisteollisuudenalat.

Reititin

Reititin

Valssilanka

Valssilanka

Elektroninen johtosarja

Elektroninen johtosarja

Elektroninen anturi

Elektroninen anturi

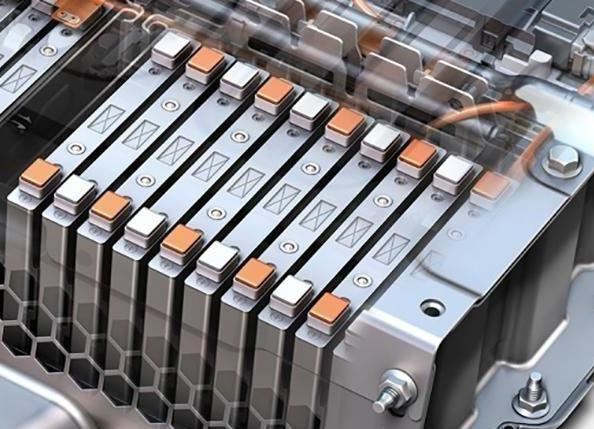

Akun suojalevy

Akun suojalevy

Näyttö

Näyttö

Litiumparisto

Litiumparisto

Sulake

Sulake

Erittely  röntgentarkastuskoneesta:

Tuote Malli I.C.T  X-7200
Röntgenputki

Tyyppi

Suljettu putki
Jännite 90kV
Sähkövirta 200 uA
Spatiaalinen resoluutio 5 μm
Tasainen paneeli Kuvanottomenetelmä Litteä digitaalinen kuvantaminen
Kuvauksen tarkkuus 85 μm
A/D-muunnoksen kvantisoitu tiheysarvo 16-bittinen (65536)
Resoluutio 1280*1024px
Hankinnan kuvataajuus 30 FPS
Järjestelmä Suurennus 200x
Käyttöjärjestelmä Windows 10
Tehoa AC110-220V, 50-60HZ, 1200W
Säteilyturvallisuustesti <1 uSV/H
Rakenne Max.Latauksen koko 540mm * 540mm
Max.Tarkastusalue 510mm * 510mm
Max.Latauspaino ≤10kg
Lavan kiertokulma 60°
Ulottuvuus 1100*1360*1750mm
Paino 950kg
Alustan liike Automaattinen / Manuaalinen

* I.C.T jatkaa työn laatua ja suorituskykyä, spesifikaatioita ja ulkonäköä voidaan päivittää ilman erillistä ilmoitusta.
