Surface Mount Technology (SMT) -valmistukseen kohdistuu jatkuva käyttöjännite. Sinun on tasapainotettava kutistuvat eräkoot maksimaalisen suorituskyvyn vaatimuksen kanssa. Automatisoitujen robottijärjestelmien kohdistaminen väärin todellisiin tuotantoprofiileihin aiheuttaa vakavia toimintariskejä. Raakanopeuden optimointi, kun laitos vaatii toistuvia vaihtoja, johtaa joutoaikaan. Toisaalta joustavuuden liiallinen indeksointi suuren volyymin ympäristössä luo valtavia tuotannon pullonkauloja. Tarvitset oikeat laitteet, jotta voit ylläpitää tehokkuutta ja pitää linjasi käynnissä.
Tässä arvioinnissa verrataan Hanwha vs Europlacer SMT Pick and Place Machine -arkkitehtuuria. Vaikka laajemmilla markkinoilla on pelaajia, kuten ASMPT ja Universal Instruments, keskitymme erityisesti Hanwhaan ja Europlaceriin. Analysoimme arkkitehtoniset erot, syöttökapasiteetit, vaihdon ketteryys ja pitkän aikavälin skaalautuvuus. Tämä analyysi auttaa sinua määrittämään oikean sopivuuden tiettyihin Electronic Manufacturing Services (EMS)- ja OEM-ympäristöihin. Oikean alustan valitseminen varmistaa, että tuotantolinjasi toimivat sujuvasti ja mukautuvat tiettyyn tuotevalikoimaasi.
Tuotannon suuntaaminen: Hanwha tarjoaa skaalautuvia ratkaisuja laajoihin tuotantotarpeisiin, jotka vaativat nopeaa läpimenoa, kun taas Europlacer hallitsee high-mix-skenaarioissa, jotka vaativat maksimaalista joustavuutta erilaisissa tuotantovaatimuksissa.
Siirtymätalous: Europlacerin arkkitehtuuri asettaa etusijalle massiiviset koneen syöttökapasiteetit minimoidakseen purkamis- ja asennusajat monimutkaisille ja vaihteleville materiaaliluetteloille (BOM).
Skaalautuvuus ja modulaarisuus: Hanwha tarjoaa erittäin modulaarisia alustoja, joiden avulla valmistajat voivat skaalata sijoituspäät ja -telineet lineaarisesti tuotantomäärien kasvaessa.
Sisällysluettelo
SMT pick and place -koneen valitseminen vaatii enemmän kuin maksimaalisen CPH:n vertailun. Todellinen tuotannon tehokkuus riippuu myös vaihtotaajuudesta, komponenttien sekoituksesta, syöttökapasiteetista ja piirilevyvaatimuksista.
CPH: Näyttää teoreettisen sijoitusnopeuden, mutta todellinen teho on yleensä pienempi.
Syöttölaitteen kapasiteetti: Määrittää, kuinka monta komponenttityyppiä voidaan ladata.
Komponenttialue: Tarkista tuki 01005-osille, IC:ille ja parittomille komponenteille.
Sijoitustarkkuus: Vaikuttaa juotteen laatuun ja jälkikäsittelyyn.
Piirilevyn koko: Määrittää, mitä levy- ja paneelikokoja kone pystyy käsittelemään.
NPI-taajuus: Usein tulevat uudet tuotteet lisäävät nopeiden vaihtojen merkitystä.
Tuotantotyyppi | Pääprioriteetti | Koneen vaatimus |
|---|---|---|
Voimakkaan tilavuus | Maksimiteho | Korkea CPH ja jatkuva toiminta |
Korkea sekoitus | Nopeat vaihdot | Suuri syöttökapasiteetti ja joustava asennus |
Toistuva NPI | Vähemmän asennusaikaa | Offline-ohjelmointi ja nopeat syöttölaitteiden muutokset |
Vakaa tuotanto | Tasainen nopeus | Nopea sijoittelu ja linjan skaalautuvuus |
Yleensä Hanwha keskittyy modulaariseen, nopeaan tuotantoon , kun taas Europlacer keskittyy joustavuuteen, monimutkaisiin tuoteluetteloihin ja toistuviin tuotemuutoksiin . Oikea valinta riippuu todellisesta tuotantoseoksesta, ei pelkästään teoreettisesta koneen nopeudesta.
Hanwha SMT -koneet keskittyvät nopeaan, jatkuvaan tuotantoon . Decan- ja SM-sarjat käyttävät modulaarisia portaalijärjestelmiä, monisuuttimien sijoituspäitä ja lentävää näkemystä nopean ja tarkan komponenttien sijoittelun ylläpitämiseksi.
Dual-Gantry Design: Tukee samanaikaista poiminta ja sijoittamista.
Monisuutinpäät: Paranna standardikomponenttien suorituskykyä.
Flying Vision: Tarkistaa komponentit liikkeen aikana vähentääkseen viiveitä.
Modulaarinen rakenne: Antaa valmistajien laajentaa kapasiteettia tuotannon kasvaessa.
Kaksikaistaiset vaihtoehdot: Auta lyhentämään piirilevyn siirtoaikaa ja parantamaan linjatulostusta.
Hanwha-koneet sopivat hyvin suurten volyymien EMS-, kulutuselektroniikka- ja autoteollisuuden piirilevyjen tuotantoon . Ne toimivat parhaiten, kun tuotetyypit pysyvät vakaina ja pitkät tuotantojaksot edellyttävät tasaista tuotantoa.
Offline-syöttölaitteen valmistelu ja viivakoodin tarkistus voivat lyhentää vaihtoaikaa ja latausvirheitä. Käyttäjien tulee myös säännöllisesti puhdistaa suuttimet, tarkistaa tyhjiökanavat ja vaihtaa suodattimet sijoittamisen suorituskyvyn säilyttämiseksi.
Hanwhan modulaarinen rakenne voi vaatia lisää lattiatilaa tuotantokapasiteetin laajentuessa. Säännölliset vaihdot voivat myös heikentää sen nopeiden päiden etua, joten se soveltuu paremmin suureen volyymiin ja suhteellisen vakaaseen tuotantoon kuin toistuviin prototyyppiajoihin.
Europlacer SMT -koneet keskittyvät joustavuuteen, suureen syöttökapasiteettiin ja nopeisiin vaihtoihin . Iineo+ -alustassa on monitoiminen tornipää, joka käsittelee mikrokomponentteja, IC:itä ja suuria liittimiä ilman toistuvia päänvaihtoja.
Monitoiminen tornipää: Käsittelee monenlaisia komponenttikokoja.
Suuri syöttökapasiteetti: Pitää enemmän komponentteja ladattuina eri töihin.
On-the-Fly Vision: Tarkistaa komponentit sijoituksen aikana.
Automaattinen suuttimen valinta: Vähentää manuaalisia päänvaihtoja.
Joustava tuotanto: Tukee erilaisia tuoteluetteloita ja toistuvia tuotemuutoksia.
Europlacer soveltuu hyvin sekoitettuun, vähäisen volyymin tuotantoon, prototyyppien valmistukseen, monimutkaisiin EMS-projekteihin, ilmailualaan ja muihin monimutkaisiin piirilevykokoonpanoihin . Sen suuri syöttökapasiteetti auttaa tehtaita siirtymään eri tuotteiden välillä lyhyemmällä asennusajalla.

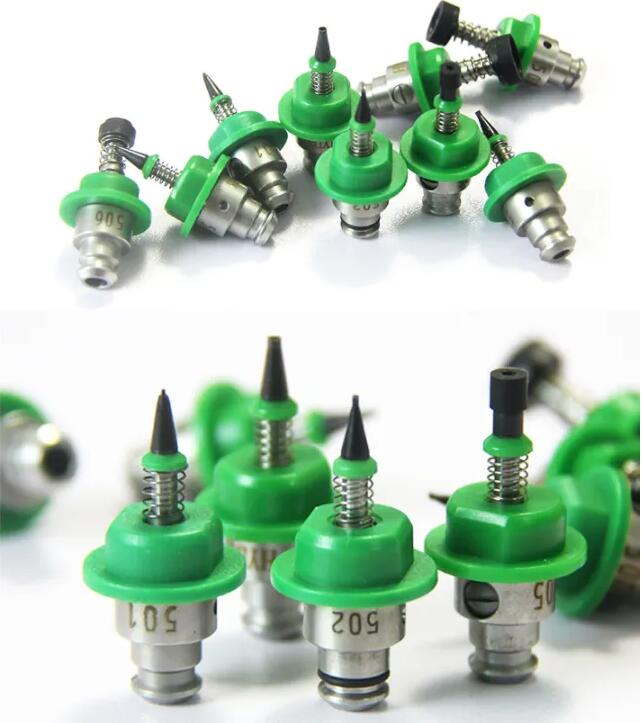

Kone valitsee automaattisesti sopivat suuttimet ja tarkastaa komponentit asennuksen aikana. Käyttäjien on ensisijaisesti pidettävä suutinmakasiinit puhtaina ja asianmukaisesti varastoituina. Suuri syöttökapasiteetti vähentää myös toistuvia rullien vaihtoja tuotannon aikana.
Europlacer keskittyy enemmän joustavuuteen kuin enimmäisraaka-CPH:han. Tehtaissa, jotka tuottavat yksinkertaisia levyjä erittäin suuria määriä, osa tästä joustavuudesta ei välttämättä hyödynnä täysin.

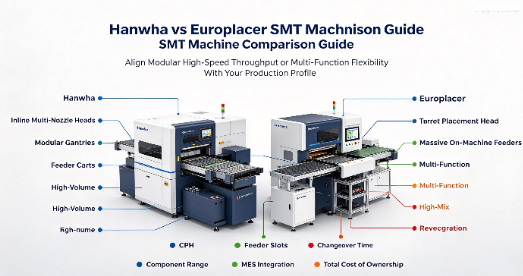

Hanwha ja Europlacer käyttävät erilaisia lähestymistapoja parantaakseen SMT-tuotantoa. Hanwha keskittyy nopeaan modulaariseen tuotantoon , kun taas Europlacer keskittyy suuren sekoituksen joustavuuteen ja vaihtoajan lyhentämiseen.
Tekijä | Hanwha | Europlacer |
|---|---|---|
Pääpainopiste | Nopea tuotanto | Joustava tuotanto |
Sijoituspää | Inline monisuutin | Monikäyttöinen torni |
Syöttöjärjestelmä | Modulaariset syöttökärryt | Suuri koneen syöttökapasiteetti |
Vaihtoehdot | Offline-kärryjen valmistelu | Lisää komponentteja on ladattu |
Komponenttivalikoima | Vakiosirut ja IC:t | Laaja valikoima ja erimuotoisia osia |
Paras istuvuus | Suuri volyymi, vakaa tuotanto | Korkea sekoitus, usein NPI |
Laajentaminen | Lisää modulaarisia koneita | Suuri kapasiteetti yhdessä koneessa |
Sekä Pick- että Place Machines tukevat MES-integraatiota, offline-ohjelmointia ja komponenttien jäljitettävyyttä. He voivat vaihtaa tuotantotietoja protokollien, kuten IPC-CFX ja SECS/GEM, avulla, mikä auttaa tehtaita hallitsemaan tuotantoa ja valmistelemaan uusia työpaikkoja, kun koneet ovat toiminnassa.
Molemmat alustat vaativat säännöllistä kalibrointia, suuttimien huoltoa ja tarkastusta sijoitustarkkuuden säilyttämiseksi. Ostajien tulee myös harkita tehoa, paineilmaa, varaosia ja pääsyä sisäisiin komponentteihin, koska nämä tekijät voivat vaikuttaa pitkän aikavälin käytettävyyteen ja ylläpitokustannuksiin.
Hanwha on suunniteltu nopeuden, modulaarisen laajennuksen ja vakaan suurien tuotantomäärien ympärille. Europlacer painottaa enemmän syöttökapasiteettia, monimutkaista komponenttien käsittelyä ja toistuvia vaihtoja. Parempi sopivuus riippuu siis tuotantomäärästä, tuoteluettelon monimutkaisuudesta, NPI-taajuudesta ja käytettävissä olevasta lattiatilasta.
Arviointikriteerit | Hanwha-arkkitehtuuri | Europlacer-arkkitehtuuri |
|---|---|---|
Ensisijainen painopiste | Raaka suorituskyky ja modulaarinen skaalautuvuus | Maksimaalinen joustavuus ja vaihtoketteryys |
Sijoituspään tyyli | Sisäänrakennetut monisuutinpäät | Monitoimiset tornipäät |
Feeder-strategia | Nopeasti vaihdettavat modulaariset syöttökärryt | Massiivinen asukas-konekapasiteetti |
Ihanteellinen ympäristö | Suuri volyymi, vakaa tuotevalikoima | Monimutkaiset, usein NPI:t, monimutkaiset materiaaliluettelot |
Vision System | Suurinopeuksinen lentävä visio | Integroitu lennonaikainen tarkastus |
Lattiatilan tehokkuus | Vaatii lineaarista laajennusta kapasiteetille | Suuri kapasiteetti yhdellä jalanjäljellä |
Komponenttien käsittely | Optimoitu tavallisille siruille ja IC:ille | Optimoitu äärimmäiseen varianssiin ja parittomiin muotoihin |
SMT-laitteiden ostamiseen liittyy muutakin kuin nopeuden ja sijoitustarkkuuden vertailu. Koulutus, paikallinen tekninen tuki, varaosat ja ohjelmistointegraatio voivat kaikki vaikuttaa pitkän aikavälin tuotannon tehokkuuteen.
Hanwha ja Europlacer käyttävät erilaisia ohjelmistoja, syöttöjärjestelmiä ja toimintatapoja. Käyttäjien tulee saada koulutusta ennen asennusta, jotta he voivat hallita syöttölaitteita, vaihtoja, näkövirheitä ja perusvianmääritystä.
Paikallinen tekninen tuki voi vähentää seisokkeja, kun laiteongelmia ilmenee. Tarkista ennen ostamista toimittajan Service Level Agreement (SLA), insinöörin vasteaika ja avainosien, kuten suuttimien, hihnat, moottorit ja suodattimet, paikallinen saatavuus.
Uusien SMT-koneiden pitäisi toimia sujuvasti olemassa olevien MES- ja tuotantojärjestelmien kanssa. Testaa tiedonvaihto, jäljitettävyys, CAD/BOM-tuonti ja offline-ohjelmointi ennen asennusta välttääksesi integraatioongelmia myöhemmin.
Tarkista teho-, paineilma-, verkko- ja lattiavaatimukset.
Suorita käyttö- ja huoltokoulutus ennen asennusta.
Suorita pilottierä sijoitus- ja näköjärjestelmien testaamiseksi.
Testaa MES-liitännät ja piirilevyn jäljitettävyys.
Valmistele yleiset varaosat ja kulutusosat.
Kalibroi syöttökärryt tai syöttöpankit ennen tuotantoa.
Nämä tarkastukset voivat vähentää asennusviiveitä ja auttaa uutta SMT-konetta saavuttamaan vakaan tuotannon nopeammin.
Valinta Hanwhan ja Europlacerin välillä ei riipu siitä, mikä kone on objektiivisesti parempi. Kyse on siitä, mikä arkkitehtuuri vastaa laitoksesi erityistä NPI-nopeutta, volyymivaatimuksia ja alueellista tukiinfrastruktuuria. Sinun on sovitettava koneen perussuunnittelufilosofia päivittäiseen käyttötodellisuutesi kanssa. Virheellinen kohdistus johtaa käyttämättömiin laitteisiin tai massiivisiin pullonkauloihin.
Suosittele Hanwhaa toimintoihin, joissa raakatuoton skaalaus ja laajojen tuotantotarpeiden hallinta ovat ensisijaisia tekijöitä. Jos käytät suuria eriä vakaita tuotteita, Hanwhan modulaarinen nopeus tuottaa poikkeuksellisia tuloksia. Suosittele Europlaceria toimintoihin, joissa vaihtoseisokkien minimoiminen ja monimutkaisten materiaaliluetteloiden käsittely sanelevat menestyksen. Jos kohtaat usein NPI:itä ja tarvitset äärimmäistä joustavuutta prototyyppien luomisesta volyymituotantoon, Europlacer tarjoaa tarvittavan ketteryyden.
Viimeistele päätöksesi suorittamalla seuraavat toimet:
Suorita kattava aikatutkimus käyttämällä molempien alustojen monimutkaisimpia materiaaliosia todellisten vaihtoaikojen mittaamiseksi.
Pyydä reaaliaikaisia offline-ohjelmointiohjelmistodemoja käyttämällä alkuperäisiä CAD-tiedostojasi arvioidaksesi käyttöliittymää.
Laske realistinen CPH tietyn tuotevalikoimasi perusteella teoreettisten maksimiarvojen sijaan.
Tarkista paikallinen varaosavarasto ja tarkista palvelutasosopimukset alueellisten jakelijoiden kanssa.
V: Hanwha asettaa etusijalle modulaarisen skaalautuvuuden ja nopean volyymin laajassa tuotannossa, jossa käytetään inline-päitä. Europlacer asettaa etusijalle alan johtavat syöttölaitteiden määrät ja monitoimijoustavuuden käyttämällä tornipäitä monimutkaisten ja monimutkaisten ympäristöjen käsittelemiseen ilman, että syöttöpäätä tarvitsee vaihtaa.
V: Europlacer on laajalti tunnettu tästä ympäristöstä. Iineo+:n kaltaiset alustat käyttävät monitoimipäitä ja massiivista jatkuvaa syöttökapasiteettia. Tämä arkkitehtuuri lyhentää huomattavasti asennusaikoja ja mahdollistaa useiden erillisten tuoteajojen lataamisen samanaikaisesti.
V: Kyllä, Hanwha-koneet sopivat erittäin hyvin EMS-palveluntarjoajille, jotka käsittelevät vaihtelevia, mutta yleensä suurempia määriä. Niiden modulaarinen rakenne sallii EMS:n laajentaa linjoja lineaarisesti aggressiivisten suoritustehotavoitteiden saavuttamiseksi asiakkaan vaatimusten kasvaessa.
V: Suurempi koneen syöttölaitteen kapasiteetti mahdollistaa useiden tuoteluetteloiden lataamisen samanaikaisesti. Tämä vähentää merkittävästi vaihtokatkoksia ajojen välillä. Kuljettajat käyttävät vähemmän aikaa kärryjen purkamiseen ja pystyttämiseen, mikä lisää koneen kokonaiskäyttöä.
V: Arvioi rutiinikalibrointien tiheys, suuttimien vaihtovälit ja sisäisten hihnojen ja moottoreiden saavutettavuus. Sinun on myös tarkistettava varaosien paikallinen saatavuus ja alueellisessa palvelutasosopimuksessa taattu vasteaika.
V: Kyllä, Europlacer-koneet on suunniteltu mukautumaan prototyyppien valmistuksesta suuriin tuotantomääriin laadusta tinkimättä. Vaikka niiden ensisijainen toiminnallinen etu säilyy ketteryyttä vaativissa ympäristöissä, ne tarjoavat tasaisen ja luotettavan tuloksen jatkuvia tuotantoajoja varten.
