Tiheät piirilevykokoonpanot ja äärimmäinen komponenttien miniatyrisointi metrikokoihin 01005 ja 0201 asti jättävät nollamarginaalin virheille tehtaalla. Tiukat vaatimustenmukaisuusstandardit auto-, ilmailu- ja lääketieteen aloilla ovat muuttaneet virheettömän valmistuksen kilpailuedusta tiukiksi perusvaatimuksiksi. Valmistajat kamppailevat jatkuvasti tasapainottaakseen tarkastusnopeutta absoluuttisen tarkkuuden kanssa. Linjan taktiajan ylläpitäminen pitää tuotantokiintiöt oikeilla jäljillä, mutta pakotaajuuden eliminoiminen ja virheellisten puhelujen minimoiminen, jotka pullonkauttavat manuaalisia korjausasemia, ovat yhtä tärkeitä kokonaistuoton kannalta.
Optimaalisen Automated Optical Inspection (AOI) -järjestelmän arvioiminen vaatii paljon pidemmälle kuin perustiedot. Tuotantoinsinöörien on analysoitava tekniset realiteetit, fyysiset jalanjäljen rajoitukset ja todelliset suorituskyvyt. Tämä analyysi hajottaa tuotannon kompromisseja kahden alan johtavan yrityksen välillä. vivahteiden ymmärtäminen Koh Young vs MEK AOI -koneen käyttöönoton tarjoaa selkeyttä, jota tarvitaan pintaliitosteknologian (SMT) optimointiin vuodelle 2026 ja sen jälkeen.
Mittaus vs. tarkastus: Koh Young luottaa todelliseen 3D-profiilimetriaan (Moire-interferometria) absoluuttisessa mittauksessa, mikä tekee siitä kultaisen standardin monimutkaisille, erittäin luotettaville SMT-linjoille.
Monipuolisuus vs. erikoistuminen: MEK tarjoaa erittäin joustavia 5D/3D-järjestelmiä poikkeuksellisella monikulmavalaistuksella, mikä tarjoaa vahvan edun sekatekniikan levyissä (SMT ja THT).
Suorituskyky: Vaikka MEK tarjoaa usein nopeamman raakakuvan hankinnan, Koh Youngin tekoälypohjainen virhesuodatus vähentää huomattavasti toissijaisia manuaalisia tarkasteluaikoja, mikä usein johtaa korkeampaan tehokkaaseen linjan suorituskykyyn.
Lippulaivamallien yhteensopivuus: Arvioinnissa käytetään usein Koh Youngin Zenith-sarjaa (esim. Zenith 2, Zenith Alpha) MEK:n ISO-Spector- ja SpectorBOX-moduulijärjestelmiä vastaan.
Kustannus-suorituskyky: MEK tarjoaa tyypillisesti alhaisemman alkuperäisen CapEx-arvon ja nopeamman käyttöönoton korkean sekoituksen/pienen volyymin (HMLV) ympäristöissä, kun taas Koh Youngin korkeampi alkuinvestointi kompensoituu erinomaisella tuottosuojalla suurivolyymeissa/low-volumeissa (HVLM) tai kriittisissä sovelluksissa.
Sisällysluettelo

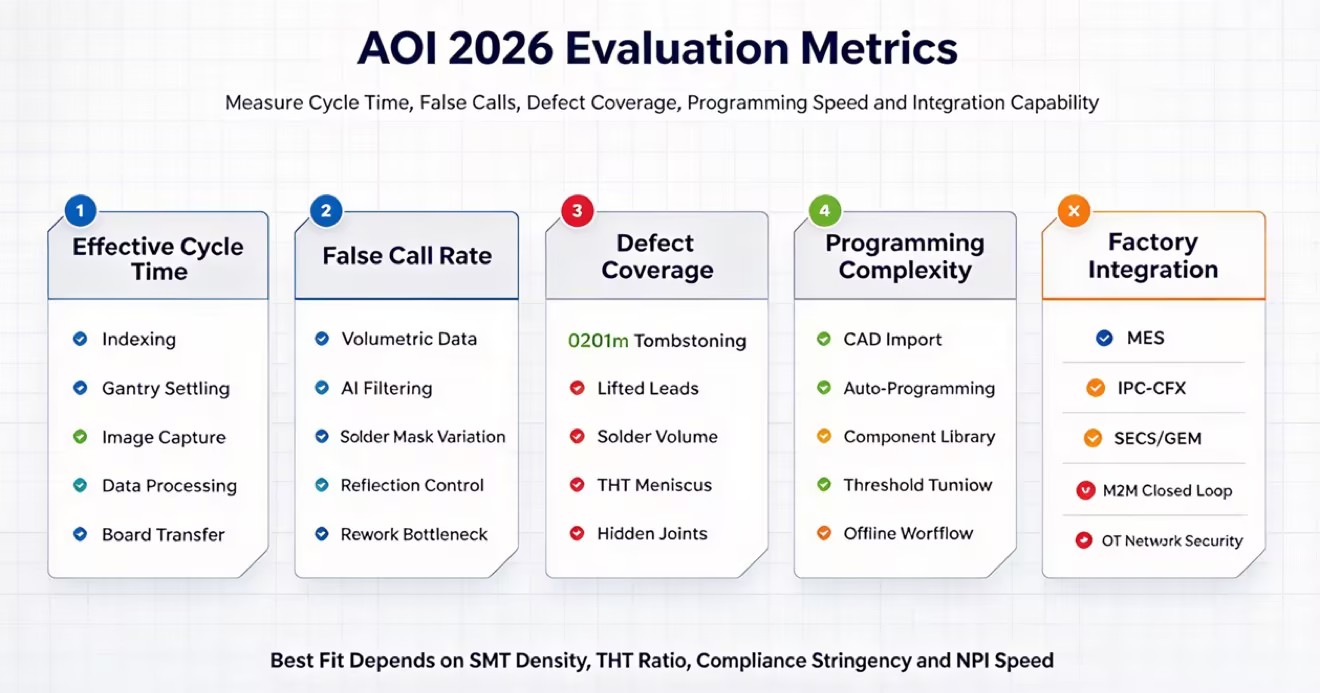

Perinteiset 2D-AOI-järjestelmät tarkastavat vain X- ja Y-akselit, joten ne voivat jättää huomiotta korkeuteen liittyvät viat ja PCB-värit tai heijastavat komponentit voivat vaikuttaa niihin. True 3D AOI lisää Z-akselin mittauksen havaitsemaan irronneet johtimet, samantasoisuusongelmat ja juotostilavuusvirheet. Se tarjoaa tarkemman mittauksen monimutkaisille ja suuritiheyksisille piirilevykokoonpanoille.
AOI-nopeus riippuu muustakin kuin kameran skannausajasta. Levyjen lataaminen, kiinnittäminen, portaalin liike, kuvanotto, tietojenkäsittely ja levyn siirto vaikuttavat kaikki syklin kokonaisaikaan. Väärät puhelut voivat myös hidastaa tuotantoa, koska operaattoreiden on tarkistettava ne manuaalisesti. Hyvän AOI-järjestelmän tulisi tasapainottaa nopeat tarkastukset ja alhaiset väärien puhelujen hinnat.
Nykyaikaiset AOI-järjestelmät käyttävät tekoälyä havaitsemaan vikoja ja tunnistamaan prosessimuutokset ennen kuin ne aiheuttavat laatuongelmia. Seuraamalla muutoksia komponenttien sijainnissa, juotostilavuudessa ja Z-akselin korkeudessa tekoäly voi varoittaa käyttäjiä, kun tuotanto alkaa ajautua. Edge AI voi käsitellä nämä tiedot nopeasti ja auttaa tehtaita parantamaan laadunvalvontaa tuotantolinjaa hidastamatta.
Koh Young käyttää monisuuntaista Moiré-tekniikkaa PCB-komponenttien tarkastamiseen useista kulmista, mikä vähentää korkeiden komponenttien aiheuttamia varjoja. Se luo 3D-dataa komponenttien ja juotosliitosten korkeuden, pinta-alan ja tilavuuden mittaamiseksi. Tämä auttaa havaitsemaan pienet viat tiheissä piirilevyissä ja tukee IPC-standardien mukaista tarkastusta.
Koh Young Zenith -sarjaan kuuluvat Zenith 2, Zenith Alpha ja Zenith UHS erilaisiin tarkastustarpeisiin. Optiset resoluutiot vaihtelevat 15 µm - 10 µm, ja 10 µm on suunniteltu pienille 0201 metrisille komponenteille ja mikro-BGA:ille. Korkean resoluution kamerat ja jäykät portaalijärjestelmät auttavat myös ylläpitämään vakaata 3D-tarkastusta suurilla nopeuksilla.
Ohjelmistointegraatio on ensisijainen eroava tekijä kaikille Koh Young AOI -koneille . KSMART-ohjelmistoekosysteemi tarjoaa keskitetyn keskuksen tehtaanlaajuiseen laadunhallintaan. Tekoälyllä toimiva Koh Young Auto Programming (KAP) -työkalu vähentää merkittävästi uusien korttiprofiilien määrittämiseen kuluvaa aikaa. KAP tunnistaa automaattisesti komponentit CAD-tiedoista ja soveltaa oikeita tarkastusparametreja laajan keskitetyn tietokannan perusteella.
Lisäksi koneen välisen (M2M) liitettävyyden ansiosta järjestelmä voi syöttää reaaliaikaisia mittaustietoja takaisin juotospastan tarkastusjärjestelmiin (SPI) ja kerätä ja sijoittaa -koneisiin. Tämä suljetun silmukan tiedonsiirto korjaa automaattisesti sijoittelun poikkeamat ja liitännän tilavuuden poikkeamat lennossa. Jos AOI havaitsee johdonmukaisen sijoitussiirtymän, se lähettää offset-komennon suoraan kiinnityslaitteeseen, mikä korjaa ongelman ilman ihmisen väliintuloa.
Koh Youngin järjestelmät menestyvät nollatoleranssin valmistussektoreilla. Absoluuttiset mittausominaisuudet tekevät niistä parhaan valinnan autoelektroniikkaan, jossa komponenttien vikaantuminen voi johtaa katastrofaalisiin turvallisuusongelmiin. Ilmailu- ja puolustusalan urakoitsijat luottavat tähän tekniikkaan täyttääkseen tiukat säädösdokumentaatiovaatimukset.
Lääketieteellisten laitteiden valmistajat käyttävät korkearesoluutioista metrologiaa varmistaakseen, että elinikäiset implantit ja monitorit toimivat moitteettomasti. Lisäksi erittäin korkeatiheyksiset kannettavat PCBA-laitteet hyötyvät järjestelmän kyvystä tarkastaa mikroskooppisia komponentteja, jotka on pakattu tiiviisti yhteen ilman varjohäiriöitä. Kun ehdoton varmuus vaaditaan, todellinen 3D-metrologia tarjoaa tarvittavat objektiiviset tiedot.
MEK käyttää 5D/3D-kuvausta ja monikulmavaloa joustavaan piirilevytarkastukseen. Sen 9-kamerajärjestelmä yhdistää yhden yläkameran ja kahdeksan sivukameraa piilotettujen juotosliitosten, korkeiden komponenttien, J-johtojen ja lokin siipien tarkastamiseksi. Tämä suunnittelu auttaa havaitsemaan viat, jotka tavalliset ylhäältä alas -kamerat saattavat jättää huomiotta.
MEK ISO-Spector M1A yhdistää 3D-tarkastuksen, tekoälyn ja nopean kuvankäsittelyn. SpectorBOX tarjoaa joustavan ylhäältä alas tai alhaalta ylös -tarkastuksen aalto- ja valikoivalle juotoslinjoille. Sen suuri Z-akselin välys tukee myös levyjä, joissa on suuria kondensaattoreita, jäähdytyslevyjä ja muita korkeita komponentteja.
MEK voi tarkastaa sekä SMT- että THT-kokoonpanot, joten se sopii sekatekniikan levyille. Alhaalta ylös -tarkistus auttaa havaitsemaan riittämättömät juotokset, sillat, nastan reikien viat ja muut ongelmat aaltojuotetuissa nastoissa. Sen joustava valaistus parantaa myös suurten THT-komponenttien tarkastusta.
MEK soveltuu hyvin sekoitettuun, pienivolyymiiseen tuotantoon, jossa piirilevyjen rakenne ja komponenttityypit vaihtuvat usein. Sen joustava tarkastusjärjestelmä pystyy käsittelemään SMT-, THT-, raskaita kuparilevyjä ja erikokoisia komponentteja. Tämä tekee siitä hyödyllisen sopimusvalmistajille ja teollisuuselektroniikan tuotantoon.
MEK käyttää nopeita kameroita 2D/3D-kuvien nopeaan kaappaamiseen, mikä antaa sille edun raakaskannausnopeudessa. Koh Young käsittelee suurempia 3D-datajoukkoja Moiré-projektioista, mutta uudempi GPU- ja Edge AI -tekniikka on parantanut käsittelynopeutta. Molemmat järjestelmät voivat tukea monimutkaisten piirilevykokoonpanojen tehokasta tarkastusta.
Koh Young on vahva SMT-tarkastuksessa, koska sen 3D-mittauksella voidaan havaita pienet viat, kuten 0201 hautakivet ja juotostilavuusongelmat. MEK toimii hyvin THT:n ja korkeiden komponenttien kanssa, koska sen sivukamerat voivat tarkastaa liittimet, juotosliitokset ja ylhäältä alas -kameroiden piilossa olevat alueet.
Koh Young käyttää 3D-korkeus- ja tilavuusmittauksia vikojen tunnistamiseen ja väärien puhelujen vähentämiseen. MEK käyttää tekoälyalgoritmeja erottamaan todelliset viat PCB-värien tai heijastavien komponenttien aiheuttamista visuaalisista eroista. Molemmat järjestelmät pyrkivät vähentämään vääriä kutsuja ja estämään viallisia levyjä läpäisemästä tarkastusta.
Koh Young käyttää KAP-ohjelmistoa tarkastusohjelmien luomiseen CAD-tiedoista ja automaattisen tarkastusparametrien asettamiseen. MEK käyttää mukautettavaa komponenttikirjastoa, joka antaa suunnittelijoille enemmän hallintaa valaistus- ja tarkastusasetuksista. Molemmat järjestelmät tukevat MES-integraatiota SECS/GEM- ja IPC-CFX-standardien kautta.
Sekä Koh Young että MEK tarjoavat maailmanlaajuista teknistä tukea ja varaosapalveluita. Koh Young käyttää alueellisia tukikeskuksia ja etädiagnostiikkaa, kun taas MEK toimii alueellisten jakelijoiden ja integraatiokumppanien kautta. Ostajien tulee verrata paikallisten insinöörien vastausaikoja, varaosien saatavuutta ja palvelutasosopimuksia (SLA) ennen ostamista.
Arviointiulottuvuus | Koh Young | MEK (Marantz) | Toiminnallinen vaikutus |
|---|---|---|---|
Ydintekniikka | Todellinen 3D Moiré interferometria | 5D/3D monikulmainen stereoskooppinen | Määrittää absoluuttisen mittauksen vs. visuaalisen tarkastuksen. |
SMT-vian kaappaus | Poikkeuksellinen (mikrokomponentit) | Vahva | Kriittinen korkeatiheyksisille mobiili- ja lääketieteellisille PCBA:ille. |
THT / korkeat komponentit | Keskitaso (varjon rajoitukset) | Poikkeuksellinen (9 kameran järjestelmä) | Sanelee suorituskyvyn sekatekniikan ja teollisuuslevyillä. |
Väärä puhelunopeus | Lähes nolla (tilavuustiedot) | Matala (AI-suodatettu) | Vaikuttaa suoraan manuaalisen korjauksen pullonkaulan ja tehokkaan suorituskyvyn. |
Ohjelmointimenetelmä | AI automaattinen ohjelmointi (KAP) | Muokattava kirjastopohjainen | Vaikuttaa NPI (New Product Introduction) -nopeuteen ja kuljettajan koulutukseen. |
Z-akselin välys | Normaali SMT-välitys | Korkean tilan vaihtoehdot | Määrittää kyvyn tarkastaa levyt massiivisilla jäähdytyselementeillä tai releillä. |
Keskeinen käsitteellinen päätös tiivistyy valintaan jäykän prosessiohjauksen ja ketterän mukautuvuuden välillä. Koh Young -teknologian käyttöönotto tarkoittaa sitoutumista absoluuttiseen metrologiaan. Se on päätös mitata levyn kaikki fyysiset mitat, jotta varmistetaan, että se täyttää anteeksiantamattomat alan standardit. Tämä jäykkä ohjaus on tarpeen ympäristöissä, joissa yksittäinen vika ei ole hyväksyttävä, kuten ilmailu- tai lääketieteellinen valmistus.
Toisaalta MEK-teknologian käyttöönotto tarkoittaa joustavuuden priorisointia. Se on päätös rakentaa erittäin mukautuva tarkastusprosessi, joka pystyy käsittelemään arvaamattomia tuotesekoituksia, raskaita THT-komponentteja ja erilaisia levyasetteluja. Valmistajien on mukautettava konevalintansa suoraan hallitsevan tuotantotodellisuutensa kanssa. Suurin volyymin laitos, jossa käytetään identtisiä älypuhelinkortteja, tarvitsee tiukkaa standardointia, kun taas viittäkymmentä eri tuotetta viikossa rakentava sopimusvalmistaja tarvitsee ketterän valmistuskyvyn.
Kumpikaan kone ei ole yleisesti ylivoimainen kaikissa valmistusympäristöissä. Optimaalinen valinta riippuu täysin tietyn levyn monimutkaisuudesta, SMT:n ja THT-komponenttien suhteesta sekä alan vaatimustenmukaisuuden tiukkuudesta. Valitse Koh Young, jos laitoksesi tuottaa kriittisiä, suuritiheyksisiä SMT-levyjä, joissa absoluuttinen 3D-mittaus ja suljetun silmukan prosessiohjaus ovat pakollisia autoteollisuuden tai lääketieteellisten standardien täyttämiseksi. Valitse MEK, jos käytät korkean sekoituksen sopimusvalmistuslaitosta, joka käsittelee erilaisia levytyyppejä, raskaita THT-komponentteja ja tarvitset erittäin monipuolisen järjestelmän, joka pystyy nopeaan vaihtoon.
Kokoa testierä monimutkaisimmista, viallisimmista piirilevykokoonpanoistasi, jotta se toimii vertailustandardina.
Ajoita live-esittelyjä molempien toimittajien kanssa, jotta voit käyttää benchmark-taulujasi ja tallentaa todellisen tarvittavan ohjelmointiajan.
Mittaa väärän puhelun määrä ja pakonopeus live-testin aikana laskeaksesi tietyn tuotevalikoimasi todellisen tehollisen suorituskyvyn.
Tarkista tehtaan lattiatila ja verkkoinfrastruktuuri varmistaaksesi yhteensopivuuden valitun koneen fyysisen jalanjäljen ja MES-integraatiovaatimusten kanssa.
V: Koh Young käyttää monisuuntaista Moiré-interferometriaa tallentaakseen absoluuttiset 3D-tilavuusmittaukset jokaisesta komponentista ja juotosliitoksesta. MEK käyttää monipuolisia 5D/3D-monikulmastereoskooppisia kamerajärjestelmiä, jotka ovat erinomaisia monimutkaisten geometrioiden ja piiloliitosten tarkastamisessa monisuuntaisella valaistuksella.
V: MEK toimii yleensä paremmin THT-sovelluksissa. Heidän järjestelmänsä tarjoavat alhaalta ylös -tarkastusvaihtoehdot, modulaarisuuden aaltojuottolinjoille ja korkean välyksen monikulmaisia sivukameroita, jotka tarkastavat korkeat komponentit ja raskaat teollisuusliittimet ilman varjohäiriöitä.
V: Kyllä. Molemmat merkit tukevat täysin nykyaikaisia tehdasintegraatiostandardeja, mukaan lukien IPC-CFX- ja SECS/GEM-protokollat. Ne helpottavat saumatonta koneen välistä viestintää, jolloin AOI voi syöttää reaaliaikaisia tietoja takaisin juotospastan tarkastus- ja poiminta- ja paikkalaitteisiin.
V: Kyllä. Vaikka ne käyttävät stereoskooppista kuvantamista absoluuttisen Moiré-metrologian sijaan, niiden edistyneet algoritmit ja korkearesoluutioiset ylhäältä alas -kamerat havaitsevat tarkasti mikroviat, hautakivet ja sillat tiheästi pakattuissa pinta-asennuskokoonpanoissa.
V: Koh Young minimoi väärät kutsut tukeutumalla tiukoihin, objektiivisiin tilavuusmittauksiin visuaalisen tulkinnan sijaan. MEK vähentää vääriä kutsuja hyödyntämällä kehittyneitä suodatusalgoritmeja, jotka oppivat erottamaan todelliset rakennevirheet ja vaarattomat visuaaliset poikkeamat, kuten vaihtelevat juotosmaskin värit.
