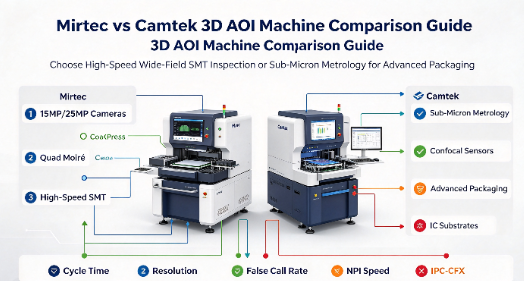

Mirtec vs Camtek: 3D AOI -teknologian vertailu SMT-tuotantoon

Pienikokoisten komponenttien (0201 ja alle) ja monimutkaisten IC-pakettien standardointi on tehnyt 3D Automated Optical Inspectionista (AOI) pakollisen laatuportin, joka on siirtänyt painopisteen perusvian havaitsemisesta edistyneeseen metrologiaan, väärien puhelujen poistamiseen ja saumattomaan tietojen integrointiin. PCBA-valmistajat kohtaavat kriittisen kompromissin tarkastusten suorituskyvyn (sykliajan) ja absoluuttisen mittaustarkkuuden välillä. Korkeat väärät puhelut luovat toissijaisia ​​pullonkauloja manuaalisissa tarkasteluasemissa, mikä tekee tyhjäksi SMT-linjan nopeusedut, kun taas massiiviset kuvadatan hyötykuormat voivat rasittaa tehtaiden IT-verkkoja. Valinta välillä Mirtec vs Camtek 3D AOI -koneen edellyttää niiden erilaisten optisten arkkitehtuurien, ohjelmistoekosysteemien, IT-infrastruktuurin vaatimusten ja tiettyjen tuotantoympäristöjen mukauttamisen analysointia (esim. korkean sekoituksen/pienen volyymin vs. edistynyt puolijohdepakkauscrossover).

• Optinen arkkitehtuuri: Mirtec luottaa erittäin korkearesoluutioisiin ylhäältä alas -kameroihin (jopa 25 megapikseliä) yhdistettynä monitaajuiseen Moiré-hapsuprojektioon, mikä optimoi nopean, täyden kortin SMT-tarkastuksen.

• Painopiste metrologiassa: Camtek hyödyntää syvimpiä juuriaan puolijohteiden ja edistyneiden pakkausten tarkastuksessa tarjoten ylivertaisia ​​metrologisia ominaisuuksia erittäin monimutkaisille alustoille ja mikrokuoppaille.

• Tuottovaikutus: Molemmat alustat käyttävät tekoälyä suodattamaan vääriä kutsuja, mutta niiden ohjelmointityönkulku, versionhallinta ja kirjastojen hallintajärjestelmät sanelevat, kuinka nopeasti New Product Introduction (NPI) saavuttaa optimaalisen tuoton.

• Päätösohjain: Mirteciä suositaan yleensä perinteisissä, nopeissa SMT-ympäristöissä, kun taas Camtek 3D AOI -kone on erinomainen hybridiympäristöissä, jotka vaativat puolijohdetason tarkkuutta ja edistynyttä substraatin käsittelyä.

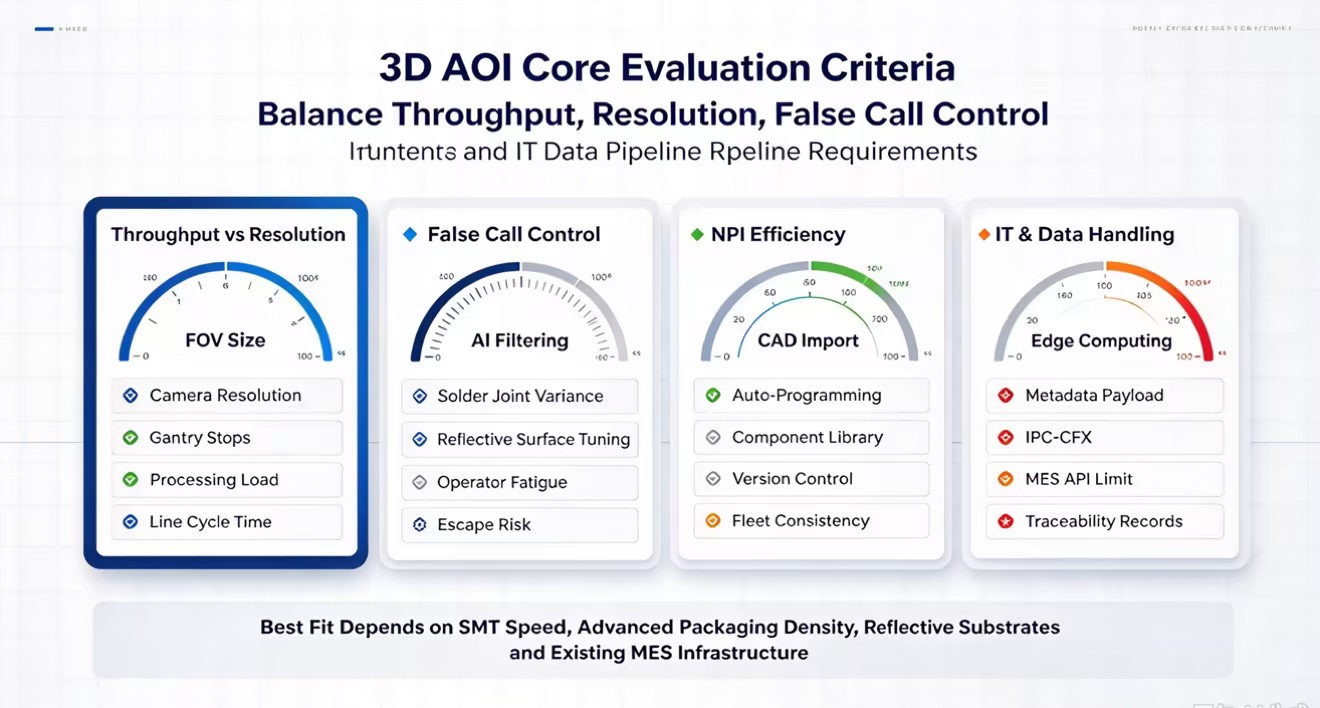

Kuinka valita 3D AOI -kone

Suorituskyky vs. Resoluutio Kompromissit

Näkökentän (FOV) fyysiset rajat ja kuvanottonopeudet sanelevat minkä tahansa optisen tarkastusjärjestelmän perussuorituskyvyn tehtaalla. Kameran resoluutio vaikuttaa suoraan kykyysi tarkastaa tiheästi asuttuja levyjä hidastamatta koko valmistuslinjaa. Suuremman megapikselin anturit tallentavat suuremman fyysisen alueen yhdessä ruudussa. Tämä vähentää mekaanisten pysäytysten kokonaismäärää, joka portaalin on tehtävä piirilevylle. Suurempien kuvatiedostojen käsittely vaatii kuitenkin valtavaa laskentatehoa reunassa. Sinun on tasapainotettava alle mikronin resoluution tarve SMT-linjan tiukkojen sykliaikavaatimusten kanssa. Jos tarkastuskone ei pysy poimintalaitteiden tahdissa, siitä tulee heti ensisijainen tehtaan pullonkaula.

Väärät puheluhinnat ja operaattorin väsymys

Väärän puhelun todelliset kustannukset ulottuvat paljon pidemmälle kuin muutamat sekuntit, jotka operaattorilta kuluu tyhjentääkseen sen uudelleenkäsittelyasemalla. Liialliset väärät liput vaikuttavat merkittävästi työn tehokkuuteen ja aiheuttavat vakavaa käyttäjän väsymistä. Kun teknikot viettävät vuoronsa selvittäessään satoja ei-vikoja, he saavat hälytysväsymyksen. Tämä on psykologinen tila, jossa käyttäjät alkavat hyväksyä lippuja mekaanisesti ilman perusteellista tarkistusta. Tämä lisää huomattavasti riskiä, ​​että todelliset viat pääsevät käsin tarkasteluasemalta ja pääsevät loppuasiakkaalle. Tehokas tarkastusjärjestelmä estää väärät kutsut algoritmitasolla. Tämä varmistaa, että käyttäjät ovat vuorovaikutuksessa vain todellisten poikkeavuuksien kanssa, jotka edellyttävät kriittistä insinööriarviointia.

NPI-ohjelmoinnin tehokkuus ja versionhallinta

Monimuotoiset valmistusympäristöt vaativat nopeita uuden tuotteen esittelyn (NPI) työnkulkuja. Offline-ohjelmoinnin tehokkuus, automaattiset viritysominaisuudet ja keskitetyt komponenttikirjastot määräävät, kuinka nopeasti uusi kortti siirtyy CAD-vaiheesta täyteen tuotantoon. Jos ohjelmoijien on määritettävä manuaalisesti tarkastusikkunat ja korkeuskynnykset jokaiselle ainutlaatuiselle komponentille, NPI-sykliajat nousevat pilviin. Nykyaikaiset järjestelmät tarjoavat vankan versionhallinnan. Tämän ansiosta prosessiinsinöörit voivat hallita tarkastuskirjastoja useissa koneissa saumattomasti. Linjalla 1 viritetyn algoritmin on toimittava samalla tavalla, kun se otetaan käyttöön linjalla 4.

IT-infrastruktuuri ja tietojenkäsittely

Nykyaikainen 3D-metrologia tuottaa teratavuja raakakuvadataa päivittäin. Vahvat dataputket käsittelevät näitä massiivisia tiedostoja aiheuttamatta verkon aikakatkaisuja tai palvelimen kuristusta. Kun tarkastusjärjestelmä yrittää työntää pakkaamatonta 3D-pistepilvitietoa keskitettyyn Manufacturing Execution System (MES) -järjestelmään, se ylittää helposti tavalliset gigabit-verkot. Tehtaat vaativat älykkäitä reunalaskentaratkaisuja, jotka pakkaavat tiedot, poimivat vain tarvittavat metrologiset metatiedot ja lähettävät sen tehokkaasti. Jos tätä dataputkea ei optimoida, seurauksena on HTTP 429 API:n nopeusrajoitukset, pakettien putoaminen ja epätäydelliset jäljitettävyystietueet.

Mirtec 3D AOI -koneet

Korkean megapikselin optinen arkkitehtuuri

Mirtec lähestyy optista tarkastusta keskittyen maksimoimaan FOV tinkimättä mikronitason yksityiskohdista. Niiden oma kameratekniikka käyttää 15 MP - 25 MP ylhäältä alas antureita yhdistettynä nopeisiin CoaXPress-liitäntöihin. Tämä massiivinen pikselitiheys sallii järjestelmän kaapata erittäin yksityiskohtaisia ​​kuvia 0201-metrisistä komponenteista laajalla fyysisellä alueella yhdellä liipaisulla. Mirtec-järjestelmät ylläpitävät suuria tarkastusnopeuksia vähentämällä standardi-PCBA:n kattamiseksi vaadittavien portaalien liikkeiden määrää. CoaXPress-liitäntä varmistaa, että kameran valtava datahyötykuorma saavuttaa prosessointiyksikön lähes nollaviiveellä. Tämä pitää laitteiston täydellisesti synkronoituna ohjelmistoanalyysin kanssa.

Digitaalinen monitaajuinen Quad Moiré -tekniikka

Tarkkojen 3D-korkeusmittausten poimimiseksi Mirtec hyödyntää Digital Multi-Frequency Quad Moiré -tekniikkaa. Järjestelmä projisoi monimutkaisia ​​hapsukuvioita PCBA:lle neljästä eri kulmasta. Kun nämä kuviot leviävät komponenttien ja juotosliitosten päälle, kamerat tallentavat vaihesiirrot hapsoissa. Ohjelmisto laskee sitten levyn tarkan 3D-topologian. Tämä menetelmä tunnistaa tehokkaasti lokin siiven IC:iden samantasoisuusvirheet, mittaa juotospastan tilavuuden ja havaitsee nostetut johdot, jotka läpäisevät tavallisen 2D-tarkastuksen. Monitaajuinen lähestymistapa mahdollistaa järjestelmän mittaamisen tarkasti sekä erittäin heijastavia pintoja että tummia, valoa absorboivia komponenttikappaleita.

Ohjelmisto ja AI-ekosysteemi

Intelli-Sys-ohjelmistopaketti ohjaa Mirtec-laitteistoa hyödyntäen voimakkaasti syväoppimisalgoritmeja monimutkaisiin tarkastustehtäviin. Perinteiset sääntöpohjaiset algoritmit kamppailevat juotosliitoksen ulkonäön luonnollisen vaihtelun kanssa. Mirtec kouluttaa tekoälymallejaan hyväksyttävien ja viallisten juotosliitosten laajoilla tietosarjoilla. Tämän ansiosta järjestelmä voi tehdä vivahteikkaisia ​​päätöksiä, jotka matkivat ihmisen harkintaa. Ohjelmistossa on edistynyt optinen merkintunnistus (OCR). Tämä tekoälyohjattu OCR lukee lasersyövytetyt osanumerot erittäin heijastavista IC-pakkauksista, vaikka vuojäämät tai huono valaistus peittävät tekstin osittain. Tämä varmistaa komponenttien tiukan jäljitettävyyden koko tuotantokerroksessa.

Camtek 3D AOI -koneet

Kehittynyt metrologia ja anturitekniikka

Camtek 3D AOI -kone lähestyy tarkastusta metrologian näkökulmasta, ja siihen vaikuttavat vahvasti yrityksen syvät juuret puolijohteiden valmistuksessa. Anturitekniikka saavuttaa alle mikronin tarkkuuden, mikä on kriittistä tarkasteltaessa mikrokuoria, kuparipylväitä ja erittäin heijastavia suulakepintoja. Camtek hyödyntää erityisiä valaistustekniikoita ja konfokaalisia tai interferometriapohjaisia ​​antureita tarkan topografisen tiedon tallentamiseen. Tämän ansiosta järjestelmä voi mitata piirteitä, jotka ovat fyysisesti liian pieniä tai liian heijastavia, jotta standardit reunaprojektiojärjestelmät eivät pysty erottelemaan tarkasti. Painopiste on edelleen absoluuttisessa mittauksen toistettavuudessa pikemminkin kuin vain nopeassa vian ilmoittamisessa.

Monimutkaisten alustojen käsittely

Camtekilla on selkeät rakenteelliset edut tarkastellessaan kehittyneitä pakkauksia, IC-alustoja ja High-Density Interconnect (HDI) -kortteja. Näissä substraateissa on äärimmäinen vääntyminen, erittäin heijastavat kultatyynyt ja mikroskooppiset jälkigeometriat. Camtek kalibroi optiset moottorinsa erityisesti käsittelemään paljaan piin ja kiillotettujen metallien heijastumia. Koneen materiaalinkäsittelyjärjestelmät kuljettavat erittäin ohuita tai joustavia substraatteja aiheuttamatta jännitystä tai tärinää. Tärinä muutoin vahingoittaisi alle mikronin metrologisia tietoja. Tämä tekee alustasta erittäin sopivan hybridivalmistusympäristöihin, jotka yhdistävät SMT:n ja puolijohdekokoonpanon.

Tietojen käsittely ja vikojen luokittelu

Vikojen luokittelu Camtek-järjestelmässä ylittää yksinkertaiset hyväksymis-/hylkäysmittaukset. Ohjelmisto integroituu suoraan puolijohdetason tuotonhallintajärjestelmiin. Se luokittelee viat monimutkaisten morfologisten sääntöjen ja historiallisten satotietojen perusteella. Kun tutkitaan tuhansia mikronystyjä yhdellä alustalla, järjestelmä aggregoi metrologiset tiedot tunnistaakseen systeemiset prosessipoikkeamat. Se voi esimerkiksi havaita lievän muutoksen pinnoituskylvyn pitoisuudessa kauan ennen kuin kovia vikoja ilmenee. Tämän ennakoivan tiedonkäsittelyn avulla prosessiinsinöörit voivat säätää alkupään laitteita dynaamisesti ja säilyttää korkeat tuottoasteet erittäin kalliissa kehittyneissä pakkaustuotteissa.

Mirtec vs Camtek 3D AOI -vertailu

Vian havaitsemisominaisuudet

Molemmat järjestelmät voivat havaita yleiset SMT-virheet, mutta niiden vahvuudet vaihtelevat. Mirtec käyttää Quad Moiré -tekniikkaa nostettujen johtimien ja hautakivien nopeaan havaitsemiseen tavallisilla piirilevyillä, kun taas Camtek keskittyy mikromittakaavan juotosominaisuuksien ja monimutkaisten edistyneiden substraattien yksityiskohtaiseen mittaukseen.

Varjojen lieventäminen suuritiheyksisille levyille

Korkeat komponentit voivat luoda varjoja, jotka piilottavat lähellä olevat pienet komponentit 3D-tarkastuksen aikana. Mirtec käyttää useita projektoreita ja sivukameroita näiden piiloalueiden tarkastamiseen, kun taas Camtek käyttää erikoisoptiikkaa ja Z-akselin polttopisteen pinoamista. Molemmat lähestymistavat auttavat vähentämään kuolleita kulmia suuritiheyksisille levyille.

AI-integraatio ja algoritmien viritys

AI auttaa vähentämään manuaalista ohjelmointia ja parantamaan vikojen luokittelua. Mirtec keskittyy nopeaan tekoälyn asennukseen tavallisille SMT-komponenteille ja tuotantolinjoille, kun taas Camtek käyttää tekoälyä monimutkaisempiin puolijohdesubstraattien vikaanalyyseihin. Tämä tukee erilaisia ​​tarkastustarpeita ja tuotantoympäristöjä.

Tarkastusohjelma ja kirjaston hallinta

Molemmat järjestelmät tarjoavat keskitetyt työkalut tarkastusohjelmien ja komponenttikirjastojen hallintaan useissa koneissa. Mirtec keskittyy nopeaan kirjastojen jakamiseen SMT-linjojen välillä, kun taas Camtek tarjoaa yksityiskohtaisen versionhallinnan, auditointitietueet ja käyttöoikeudet tuotantoympäristöihin, jotka vaativat tiukkaa jäljitettävyyttä.

Smart Factory ja MES-integraatio

Suljetun silmukan palaute

Suljetun silmukan järjestelmät yhdistävät AOI:n SPI-, Pick-and-Place- ja muihin tuotantolaitteisiin. Kun AOI havaitsee toistuvia sijoitusvirheitä, järjestelmä voi lähettää korjaustiedot ylävirtaan. Mirtec keskittyy M2M-viestintään SMT-linjoissa, kun taas Camtek yhdistää tarkastustiedot laajempiin sadonhallintajärjestelmiin edistyneitä pakkauksia varten.

Suurten kuvatietojen hallinta

3D AOI -järjestelmät tuottavat suuria määriä kuva- ja mittaustietoja, jotka voivat lisätä verkon kuormitusta. Mirtec käyttää reunalaskentaa tietojen käsittelemiseen paikallisesti ja tärkeimpien tarkastustulosten lähettämiseen MES:lle, kun taas Camtek käyttää tietojen pakkausta yksityiskohtaisten puolijohdetarkastustietueiden hallintaan. Molemmat lähestymistavat auttavat vähentämään verkon painetta ja säilyttämään tärkeät tuotantotiedot.

Tietojen analysointi ja jäljitettävyys

Sekä Mirtec että Camtek lähettävät tarkastustiedot tehdasjärjestelmiin laadun analysointia ja jäljitettävyyttä varten. Mirtec tarjoaa visuaalisia kojetauluja vikatyypeille, väärille kutsuille ja koneen suorituskyvylle, kun taas Camtek keskittyy yksityiskohtaisempiin SPC- ja pitkän aikavälin metrologian trendeihin. Nämä työkalut auttavat insinöörejä tunnistamaan prosessimuutokset ja parantamaan tuotannon laatua.

Johtopäätös

1. Ajoita esittely monimutkaisinta PCBA:ta käyttäen, mukaan lukien tunnetusti viallinen kortti, jotta voit arvioida todellisen ohjelmointiajan ja vikojen sieppaussuhteen.

2. Tarkista nykyiset väärien puhelujen hinnat ja luokittele ne komponenttityypin mukaan tunnistaaksesi tietyt optiset kuolleet kulmat olemassa olevasta SMT-linjastasi.

3. Arvioi tehtaan verkon kaistanleveys ja MES API -rajat IT-osastosi kanssa varmistaaksesi, että infrastruktuuri pystyy käsittelemään jatkuvaa 3D-metrologian dataa.

4. Testaa offline-ohjelmointiohjelmistoa toimittajan arvioinnin aikana mitataksesi tarkka aika, joka tarvitaan uuden komponenttikirjaston rakentamiseen tyhjästä.

Faq

K: Mikä on ensisijainen ero kameratekniikassa Mirtecin ja Camtekin välillä?

V: Mirtec käyttää erittäin korkearesoluutioisia ylhäältä alas suuntautuvia kameroita yhdistettynä monitaajuiseen Moiré-hapsuprojektioon nopeaan, laaja-alaiseen SMT-tarkastukseen. Camtek käyttää erikoistuneita konfokaali- tai interferometriaan perustuvia antureita, jotka on suunniteltu submikronin metrologiaan ja keskittyvät puolijohde- ja kehittyneiden pakkausalustojen äärimmäiseen tarkkuuteen.

K: Kuinka Camtek 3D AOI -kone käsittelee erittäin heijastavia juotosliitoksia?

V: Camtek käsittelee erittäin heijastavia pintoja hyödyntämällä kehittyneitä optisia moottoreita ja erityisiä valaistustekniikoita, jotka on kalibroitu peiliheijastukseen. Tämän ansiosta anturit voivat kaapata tarkat topografiset tiedot paljaalla piillä, kiillotetuilla metalleilla ja mikrokuoppisilla ilman tietojen häviämistä, joka tyypillisesti johtuu häikäisystä tavallisissa projektiojärjestelmissä.

K: Mikä 3D AOI -järjestelmä soveltuu paremmin sekoitettuun, pienivolyymiiseen SMT-tuotantoon?

V: Mirtec soveltuu yleensä paremmin ympäristöihin, joissa on paljon sekoitusta ja vähän volyymia. Sen Intelli-Sys-ohjelmisto ja tekoälypohjainen automaattinen ohjelmointi mahdollistavat nopean uuden tuotteen esittelyn työnkulkujen. Mahdollisuus virittää nopeasti algoritmeja ja ottaa käyttöön keskitettyjä komponenttikirjastoja lyhentää huomattavasti asennusaikaa toistuvien linjavaihtojen aikana.

K: Miten Mirtec-koneet vähentävät korkeiden komponenttien varjovaikutuksia?

V: Mirtec lieventää varjoefektejä käyttämällä usean kameran arkkitehtuuria, jossa on tyypillisesti 8 Projection plus 4 Side Camera -kokoonpano. Kun korkea komponentti estää ylhäältä alaspäin ulottuvan hapsuprojektion, sivukamerat tallentavat varjostetut alueet varmistaen, että pienemmät vierekkäiset osat tarkastetaan täysin.

K: Voivatko nämä 3D AOI -koneet integroida olemassa olevaan tehtaan MES-ohjelmistoon aiheuttamatta verkon viivettä?

V: Kyllä. Verkon kuristamisen ja API-aikakatkaisujen estämiseksi molemmat järjestelmät käyttävät reunalaskentaa käsittelemään raakakuvadataa paikallisesti. Ne pakkaavat massiiviset 3D-pistepilvet kevyiksi metatietohyötykuormiksi ja lähettävät vain välttämättömät hyväksymis-/hylkäystiedot ja korkeustiedot MES:lle standardiprotokollien kautta.

K: Kuinka tekoäly vähentää vääriä puheluita 3D-automaattisessa optisessa tarkastuksessa?

V: Tekoäly vähentää vääriä kutsuja korvaamalla jäykät, sääntöihin perustuvat kynnykset syväoppimismalleilla, jotka on koulutettu hyväksyttävien ja viallisten liitosten valtaviin tietokokonaisuuksiin. Tekoäly ymmärtää juotteen ulkonäön luonnollisen, hyväksyttävän vaihtelun, minkä ansiosta se voi luokitella tarkasti monimutkaiset poikkeamat, jotka laukaisevat vääriä lippuja perinteisissä algoritmeissa.
