| Juotospastan stensiilispray-tulostuskoneen yleiskuvaus
ICT:n Solder Paste Stencil Spray Printing Machine tarjoaa nopean ja tarkan SMT-tulostuksen nykyaikaisille linjoille. 7 sekunnin jaksolla se käsittelee piirilevyjä 50x50mm - 900x600mm. Korkea ±0,01 mm:n toistotarkkuus ja 0,025 mm:n tulostustarkkuus takaavat laadun. Automaattiset ominaisuudet, kuten piirilevyn kalibrointi, vetolastan paineensäätö ja stensiilipuhdistus, vähentävät manuaalista työtä. Se tukee liimatulostusta ja toimii LCD-television, LED-valon ja autoelektroniikan kanssa. Smt pcb -tulostuskone sopii Industry 4.0:lle ja MES:lle reaaliaikaista dataa varten. Yksinkertainen Windows-käyttöliittymä tekee käytöstä helppoa. ICT tarjoaa täyden tuen asennuksesta koulutukseen.
| Ominaisuus
Kaarisillan ripustusvetolasta käyttää kahta moottoria suoraan ohjaukseen. Tämä varmistaa vakaan paineen molemmilla puolilla. Kaksinkertaiset liukukiskot pitävät tarkkuuden ennen ja jälkeen tulostuksen. Automaattinen painepalaute muodostaa täydellisen tahnan. Solder Paste Stencil Spray Printing Machine käsittelee erilaisia substraatteja. Se vähentää puutteita hienojakoisessa työssä. Tuodut osat pidentävät käyttöikää yli kymmenen vuoden ajan. Tämä järjestelmä sopii suuren volyymin SMT-linjoille.
Ainutlaatuinen hihnakuljetin estää PCB-tukoksia tehokkaasti. Moottori ohjaa nopeutta ja pysäytysasentoa tarkasti. Ohjeet vaihtuvat vapaasti vasemmalle-oikealle. Sivukiinnikkeet ja tyhjiö pitävät levyt tiukasti. Tämä varmistaa tasaisen stensiilikontaktin. Tulostimen stensiili PCB tukee vääntymistä alle 1 %. Se sopii erilaisiin tuotantotarpeisiin. Nopea kuljetus jopa 1500 mm/s lisää tehokkuutta.
Kuiva-, märkä- ja tyhjiötilat puhdistavat stensiilin täysin. CCD erotetaan puhdistusosasta turvallisuuden vuoksi. Suihkejärjestelmä levittää alkoholin ja paperin tasaisesti. Ohjelmisto ohjaa kulutusta materiaalin säästämiseksi. Vahva pakomoottori poistaa jäännökset nopeasti. Tämä pitää tulostuksen täydellisenä pitkiäkin sarjoja. PCB-juotepastan stensiilitulostin ylläpitää laatua automaattisesti.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.

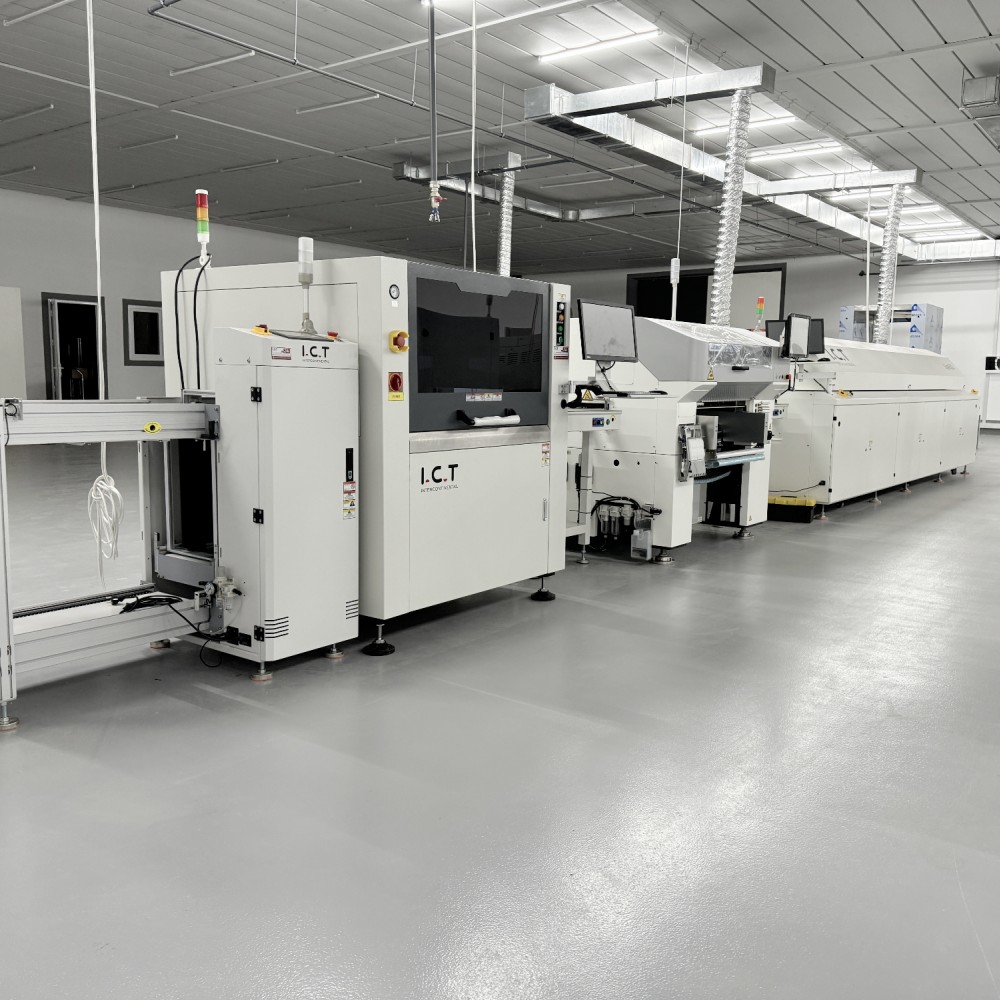

| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestysvideo
ICT-insinöörit matkustivat Pohjois-Amerikkaan kauneusinstrumenttien valmistajan luo. He asensivat kaksi täyttä SMT-linjaa Solder Paste Stencil Spray Printing Machinella. Asennus paikan päällä sisälsi kalibroinnin ja testauksen. Tekninen tuki koulutti paikallista henkilökuntaa automaattisten ominaisuuksien ja MES-linkin käyttöön. Linjat läpäisivät tuotantohyväksynnän nopeasti. Suuri tarkkuus täytti kauneuslaitteiden hienojakoiset tarpeet. Asiakas kehui nopeaa reagointia ja sujuvaa integraatiota. Tämä tapaus osoittaa ICT:n globaalin palvelun vahvuuden.
| Palvelu ja koulutustuki
ICT tarjoaa täyden asennuksen, huollon ja koulutuksen Solder Paste Stencil Spray Printing Machine -koneelle. Insinöörit tarjoavat paikan päällä asennuksen ja prosessin optimoinnin. Verkkotuki ratkaisee ongelmat nopeasti. Koulutus kattaa käytön, vikadiagnoosin ja uudet ohjelmat 5-10 minuutissa. Sopeudumme asiakkaiden muutoksiin tehokkuuden lisäämiseksi. Globaalit keskukset varmistavat nopean osien toimituksen. Tämä rakentaa pitkäaikaista luottamusta ja nolla huolta.
| Asiakkaiden arvostelut
Asiakkaat kiittävät ICT-insinöörejä asiantuntevasta asennuksesta ja nopeasta ongelmanratkaisusta. He rakastavat luotettavaa Solder Paste Stencil Spray -tulostuskonetta, jolla on alhainen vika. Turvallinen pakkaus suojaa kuljetuksen aikana. Nopea vastaus kyselyihin pitää linjat käynnissä. Yksi asiakas sanoi: 'Tarkkuustulostus paransi tuottoa huomattavasti.' Toinen mainitsi turvallisen kuljetuksen ja helpon koulutuksen.
| Sertifikaatit ja standardit
ICT:llä on CE, RoHS, ISO9001 laatu- ja turvallisuussertifikaatit. Useat patentit kattavat valokaaren puhdistuksen, törmäysten välttämisen ja kuljetusjärjestelmät. Nämä varmistavat vaatimustenmukaisuuden ja innovaation. Patentit sisältävät tulostustarkkuuden valvonnan ja stensiilipuhdistuksen. Tämä rakentaa luottamusta globaaleilla markkinoilla.
| Tietoja ICT-yrityksestä ja SMT-tehtaastamme
ICT:llä on oma tuotekehitys ja tuotanto, jossa työskentelee 89 henkilöä ja 20 insinööriä. Kasvumme nopeasti vuosien saatossa palvelemalla yli 1600 asiakasta 72 maassa. Tehtailla on tiukat testaus- ja laatujärjestelmät. Katamme SMT-, DIP-, pinnoituslinjat. Globaalit myyntikeskukset tarjoavat paikallista tukea. Tämä takaa luotettavat laitteet ja palvelun maailmanlaajuisesti.
