| Luotettava SMT-stensiilitulostin
Nopeatempoisessa elektroniikan valmistuksessa epäjohdonmukainen juotospasta aiheuttaa vikoja ja viivästyksiä – SMT-stensiilitulostimemme korjaa sen automaatiolla. Tämä erittäin tarkka SMT-stensiilitulostin saavuttaa ±0,01 mm:n toistettavuuden, mikä on ihanteellinen LED-, auto- ja kulutuselektroniikkaan. Automaattinen piirilevytulostin kalibroi levyt välittömästi, tulostaa alle 7 sekunnissa ja puhdistaa stensiilit ilman manuaalista vaivaa. Ratkaise epätasaisesta levityksestä tai sivuille kertyneistä jätteistä käyttämällä stensiilitulostimen juotospastajärjestelmää. Integroi MES:n kanssa reaaliaikaista dataa varten, leikkaa kustannuksia ja lisää tuottoa. Pienistä 50 x 50 mm:n suurista 900 x 600 mm:n piirilevyistä tämä erittäin tarkka SMT-stensiilitulostin muuttaa kaoottiset viivat sujuvaksi toiminnaksi.
| Ominaisuus
Tehdaspäälliköt pelkäävät uudelleentyöstöä huonojen tahnakerrostumien takia, etenkin LED-kokoonpanossa, jossa hienot jaot vaativat täydellisyyttä. SMT-stensiilitulostimen kaarisiltavetolasta, jota käyttää kaksi askelmoottoria, käyttää tasapainoista painetta ja reaaliaikaista palautetta. Tämä erittäin tarkka SMT-stensiilitulostin varmistaa ±0,01 mm:n tarkkuuden tinattujen tai FPC-levyjen välillä käyttämällä edistyneitä näkö- ja koaksiaalivaloja. Autoelektroniikkaskenaarioissa se tukee liimatulostusta ylivuotojen estämiseksi, mikä vähentää romua ja kuljettajan väsymistä. Kuvittele, että tulokset vaihtelevat vuorokauden jälkeen – automaattinen piirilevytulostin käsittelee usean menetelmän erottamisen, mikä tekee suurista määristä virheettömät ja kannattavat.
PCB-tukokset pysäyttävät tuotannon korkean sekoituksen tehtaissa aiheuttaen seisokkeja ja turhautumista. SMT-stensiilitulostimessamme on kiinnittymisen estävä hihnajärjestelmä, jossa on tarkka moottorin ohjaus jopa 1500 mm/s nopeuksille. Automaattinen piirilevytulostin mukauttaa suunnat joustavasti käyttämällä sivupuristimia ja tyhjiötä vääntyneille levyille alle 1 %. Kulutuselektroniikkalinjoille, jotka vaihtavat usein kokoa, ohjelmoitava nosto varmistaa täydellisen stensiilikontaktin. Tämä stensiilitulostimen juotospasta-asennus eliminoi manuaaliset toimenpiteet, nopeuttaa LED- tai ajoneuvomoduulikokoonpanon suorituskykyä ja antaa tiimien keskittyä laatuun korjausten sijaan.
Listajäämät stensiileihin aiheuttavat laadun heikkenemistä ja turhia siivouksia kiireisissä työvuoroissa. SMT-stensiilitulostin tarjoaa kuiva-, märkä- tai tyhjiötilat tasaisella suihkun jakautumisella, ohjelmistoohjattu materiaalien säästämiseksi. Tarkka SMT-stensiilitulostimen erillinen CCD havaitsee reiät automaattista puhdistusta varten ja ylläpitää jatkuvuutta elektroniikan valmistuksessa. Perheelokuvan PCB-tuotannon kaltaisissa skenaarioissa se poistaa sivukertymät vaivattomasti ja estää vikoja. Käyttäjät nauttivat vaivattomasta ylläpidosta – automaattinen piirilevytulostin pitää linjat käynnissä pidempään, mikä vähentää kustannuksia ja tehostaa stensiilitulostimen juotospastasovellusten tehokkuutta.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo

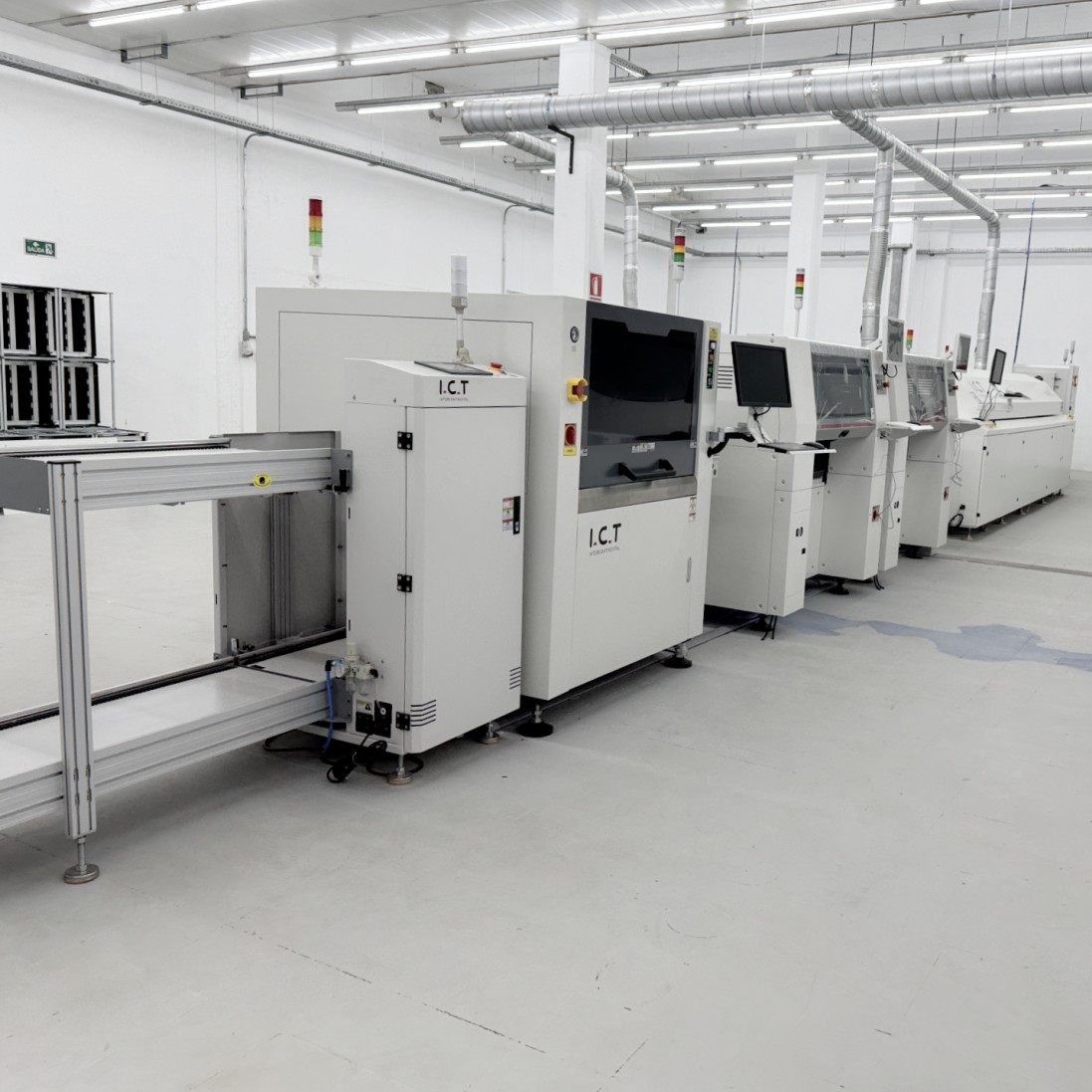

Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestystapausvideo
Saudi-Arabialainen ODM-yritys kohtasi vuonna 2025 LED-tuotteiden laajennuspaineita, mikä vaaransi viivästyksiä ilman luotettavaa asennusta. ICT toimitti täydelliset SMT- ja DIP-linjat, mukaan lukien SMT-stensiilitulostimen. Kaksi asiantuntijainsinööriä saapui Lähi-itään asentamaan erittäin tarkan SMT-stensiilitulostimen haasteiden keskellä. He kouluttivat henkilöstöä automaattisissa piirilevytulostimissa lataamisesta stensiilitulostimen juotospastatulosteiden optimointiin. Linja alkoi moitteettomasti, nopeilla sykleillä ja nollalla alkuvikoja. Tämä kumppanuus ratkaisi seisokkien pelot, paransi tuottoa ja loi kestävää luottamusta käytännön tuella.
| Palvelu ja koulutustuki
ICT tukee SMT-stensiilitulostintasi maailmanlaajuisesti asennuksen ja räätälöidyn koulutuksen avulla. Insinöörit pystyttivät erittäin tarkan SMT-stensiilitulostimen paikan päällä kattaen käytön, huollon ja integroinnin. Etäohje korjaa nopeasti automaattisen piirilevytulostimen ongelmat. Tarjoamme varaosia, päivityksiä ja prosessin optimointia, jotta stensiilitulostimen juotospastan suorituskyky pysyy huipussaan.
| Asiakkaiden arvostelut
Asiakkaat ylistävät ICT-insinöörejä nopeasta ja asiantuntevasta avusta ulkomailla. SMT-stensiilitulostin tekee vaikutuksen kestävällä luotettavuudellaan ja vähäisillä vioilla. Turvallinen pakkaus suojaa erittäin tarkkaa SMT-stensiilitulostinta kuljetuksen aikana. Nopeat kyselyvastaukset säästävät aikaa ja ansaitsevat luottamusta jokaiseen automaattiseen PCB-tulostinprojektiin.
| Sertifikaatit ja standardit
CE-, RoHS-, ISO9001- ja puhdistukseen, tarkkuuteen ja erotteluun liittyvien patenttien sertifioitu SMT-stensiilitulostin takaa turvallisuuden ja laadun. Nämä standardit varmistavat luotettavan stensiilitulostimen juotospastan käytön maailmanlaajuisesti.
| Tietoja ICT-yrityksestä ja SMT-tehtaastamme
ICT:llä on oma tutkimus- ja kehitystyö, tuotanto ja yli 89 työntekijää, jotka kasvavat nopeasti ja palvelevat yli 1 600 asiakasta 72 maassa. Tiukat testaukset ja laatujärjestelmät tuottavat kestäviä laitteita, kuten SMT-stensiilitulostimen saumattomille maailmanlaajuisille SMT-linjoille.
