I.C.T- FAI86M |Automaattinen lentävä koetin ensimmäisen artikkelin komponenttien tarkastuskone PCB:lle

Yleiskatsaus

Esittely:

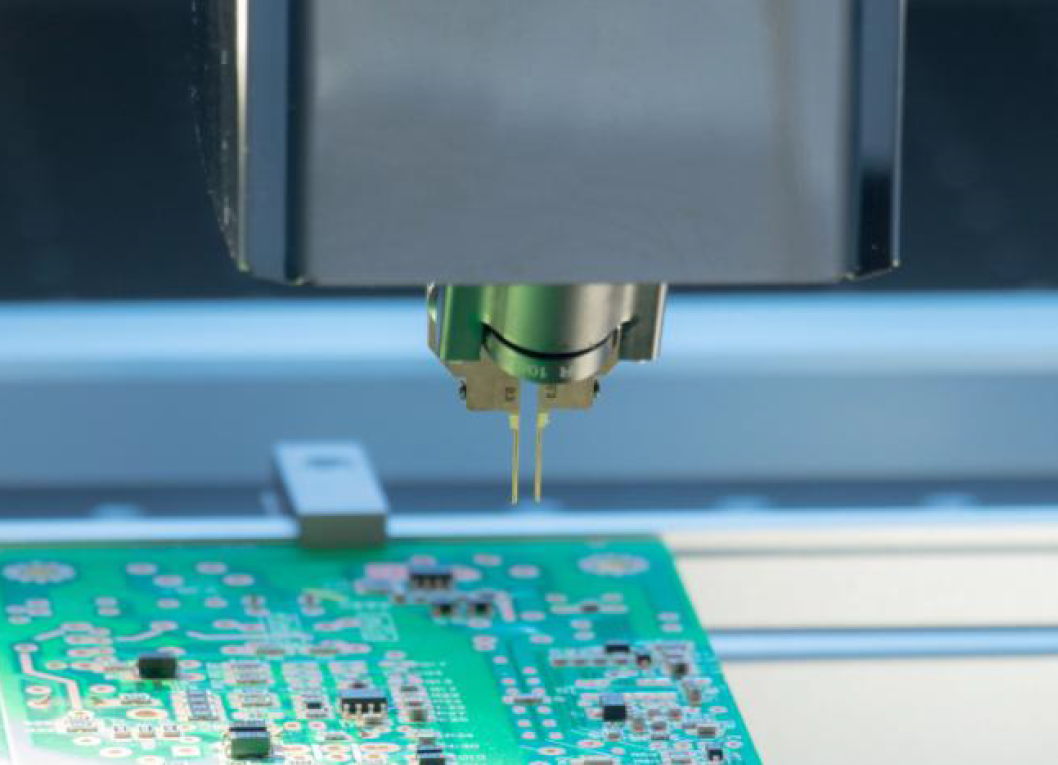

I.C.T-FAI86M on itse kehitetty ja tuotettu lentävän luotain ensimmäisen esineen tarkastuslaite, joka käyttää ryhmää lentäviä antureita automaattisesti muuttamaan jänneväliä ja testaamaan automaattisesti LCR-komponentteja.Se ratkaisee pitkän havaitsemisajan, korkeiden työvoimakustannusten, epätäydellisen havaitsemisen kattavuuden, suuren virhetodennäköisyyden ja jäljitettävyyden vaikeuden liittyvät ongelmat.

1. Tarkastuskone on yhteensopiva erilaisten BOM-muotojen kanssa, ohjelmiston käyttöliittymä on yksinkertainen ja intuitiivinen, tietojen tuonti on yksinkertaista ja nopeaa, ja siinä on erinomaiset vertailu- ja virheentarkistustoiminnot;

2. Järjestelmä muuttaa jänneväliä automaattisesti, vain yksi anturisarja tarvitaan jännevälin automaattiseen vaihtamiseen komponenttien mukaan, ja automaattinen kiinnitystesti voi epäsuorasti verrata materiaalien yhteensopivuutta pakkauksen kanssa.

3. Automaattinen ja nopea tyhjien liitettyjen komponenttien tunnistaminen, useiden liitettyjen komponenttien automaattinen tunnistus.

4. Järjestelmä tunnistaa ja arvioi automaattisesti silkkipainon, sirujen, diodien ja transistorien suunnan ja napaisuuden optisen järjestelmän kautta teräväpiirtokameran avulla.

5. Luo automaattisesti testiraportit.Kun testi on suoritettu, testiraportit luodaan automaattisesti.Testiraportin tiedot ovat kattavat, testitulokset ovat selkeitä yhdellä silmäyksellä, testikohtaus voidaan palauttaa ja jäljitettävyys on vahva sekä Excel- tai PDF-muodossa olevia asiakirjoja voidaan viedä vastaamaan asiakkaiden erilaisia ​​tarpeita;

6. Näytteenottotarkastus tai tankkauksen näytteenottotarkastus aseman näytteenottotoiminnon mukaan, näytteenottotarkastus voidaan suorittaa asemataulukon, BOM-taulukon tai puolivälin tankkauksen näytteenottotarkastuksen mukaan;

7. ERP, MES-telakointitoiminto, raportti voidaan telakoida asiakkaan EPSMES-järjestelmään ja lataustoiminto voidaan suorittaa tietokoneella;

8. Piirustussuunnittelun aputoiminto, järjestelmä voi värittää ja merkitä piirustuksia, ja merkittyyn sisältöön kuuluu nimitys, standardiarvo, tarkkuus ja erittely.

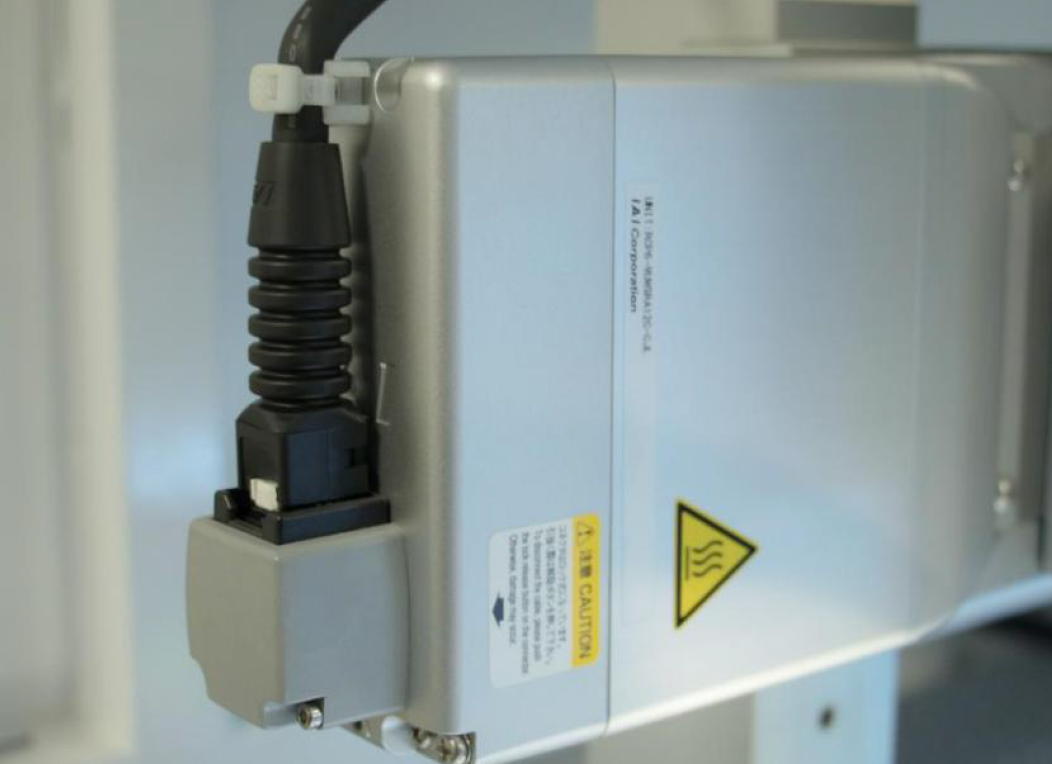

Palvelinjärjestelmä

Servojärjestelmässä on japanilainen IAI modulaarinen servomoottorimoduuli ja vastaava servoohjain, joka on tiivis ja pölytiivis ja sopii käytettäväksi puhdastiloissa.

Havaintotuloksen automaattinen määrittäminen

järjestelmä vastaanottaa korkearesoluutioisen kuvan skannerista ja digitaalisen sillan tunnistustiedot ja arvioi automaattisesti PASS (oikein) tai FALL (väärin).

Tekniset tiedot:
