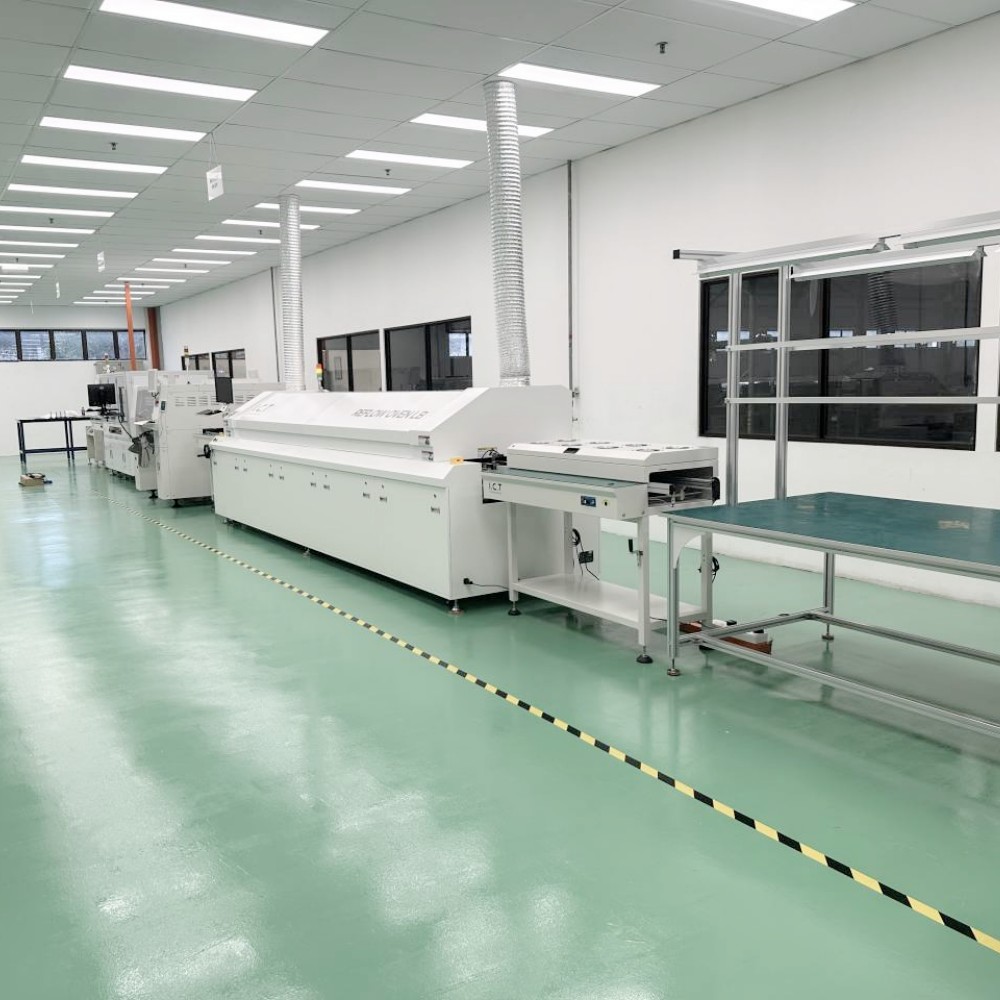

LED Panels SMT Production Line
| Määrä: | |
|---|---|
| STB-tuotantolinjan yleiskatsaus
ICT ottaa käyttöön kattavan STB-tuotantolinjan kolmesta itsevalmistetusta tehtaasta ja yli 22 vuotta SMT/DIP-kentillä, mukaan lukien tehdaspiirrokset, layout-suunnitelmat, työvoimaarviot ja ROI-analyysit digiboksien valmistajille. Puoliautomaattiset tai täysautomaattiset vaihtoehdot sisältävät kuormaajia, tulostimia, asettimia, reflow-uuneja, AOI:ta ja purkulaitteita. Yksi operaattori hoitaa työvuorot. 18Kw/H lisää tehokkuutta. Television, suoratoiston ja televiestinnän asiakkaat maailmanlaajuisesti. 3 päivän säätö tarkistaa ilman, tehon, pakokaasun, valaistuksen ja 23±1,5°C olosuhteet. 7-15 päivää kattaa ohjelmistot, ylläpidon, turvallisuuden, korjaukset. Yli 15 vuoden globaali tuki. Full Auto SMT Line STB-tuotantoon sisältää MES:n, IoT:n dataohjatuille, luotettaville tehtaille. Avaimet käteen -järjestelmä nopeuttaa digiboksien lanseerauksia, tarjoaa kasvun joustavuutta, alhaiset riskit vakiintuneille tai nouseville toimijoille dynaamisilla viihdemarkkinoilla sekä todistetusti skaalautuvuutta ja tukea.
| Yksityiskohtaiset tuoteominaisuudet
Automatisoitu prosessiintegraatio
STB-tuotantolinja yhdistää yksiköt MES:n kautta välittömiä mittareita, tuottohyötyjä ja digisovittimen kokoonpanon säätöjä varten. Kuormaajat käsittelevät kompakteja STB-kortteja tarkasti. Tulostimet levittävät tahnaa, jossa on visio virittimen siruihin tai portteihin. Asentajat kiinnittävät 01005-osat nopeasti. Reflow takaa ±1,5 °C vahvojen sidosten saavuttamiseksi. AOI tunnistaa tekoälyn ongelmat. Purkaimet eteenpäin kokoonpanoon. Tuotot kasvavat yli 25 % Full Auto Set Top Box SMT -tuotantolinjalla. Sopii erilaisiin STB-malleihin. Puskuroi tasaiset virtaukset, kauko-ohjaukset, automaattiset reseptit muuttuvat nopeasti, jäljitettävyys seuraa komponentteja eri digiboksiversioille, minimoi siirtymät, takaa standardit, lisää tuottavuutta massaajoissa lisämukautettavuudella mukautettuja ominaisuuksia ja nopeita mallinvaihtoja varten.
Liitä sovelluksen tarkkuus
STB-tuotantolinjan tulostimet lukitsevat stensiilejä mikronin tarkkuudella, sopivat kehyksiin STB-kokoisille. Nopeat vaihdot lyhentävät joutoaikaa. Automaattinen annostelu/pyyhintä säilyttää tasaisuuden. 3D SPI vahvistaa liittämisen estääkseen varhaiset viat. Tärkeä STB-signaaliprosessoreille tai liitäntöille. Tukee tahnoja, matalasulavia herkille STB-moduuleille. Lasta hienosäätää tasaiset kerrokset epätasaisilla alueilla, parantaa yhtenäisyyttä, vähentää hylkyjä, auttaa nopeita iteraatioita muuttuvassa STB-tekniikassa luotettavilla tuloksilla ja parannetulla suorituskyvyllä joka syklissä.
Reflow-juottamisen luotettavuus
Uuneissa on yli 12 vyöhykettä erillisellä konvektiolla tasaisen lämmön takaamiseksi Full Auto SMT Line STB-tuotantoon. Typpi luo kestäviä liitoksia STB HDMI:lle tai RF:lle. Profiilit mukautuvat speksiin. Jäähdytys suojaa pieniä lautoja. Palautus saavuttaa 18Kw/H. Paneeleilla on lukuisia reseptejä. Avain STB:n pitkäikäisyyteen kodeissa. Kuljettimet yhdistävät MES:n koordinoiduille nopeuksille, muuttuville nopeuksille, sisäänrakennetuille tarkistuksille, jotka estävät tukoksia käynnissä olevissa toimissa ja varmistavat saumattomat siirtymät.
Tarkastusautomaatio
AOI ottaa 8K-kuvia nopeasti ja havaitsee siirtymät tai juotosongelmat digiboksissa. AI paranee datasta. Palaute korjaa sijoittajat välittömästi. Vähentää STB-tuotantolinjan puutteita. Raportit tukevat parannuksia. Automaattiset hylkäykset ohjaavat sujuvasti, tallennat tietoja arvosteluja ja nopeita korjauksia varten erilaisissa tuotantoasetuksissa minimaalisilla keskeytyksellä.
Modulaarinen päivityspolku
Puoliautomaattinen käynnistys täysautomaattisilla päivityksillä modulaarisilla lisäyksillä. Asetteluvaraus SPI:lle, puskureille ja IoT:lle. Mallit osoittavat 70 % työn tehokkuutta. Vaihtoehtoja ovat puhdastila, ESD, ERP-yhteys.
| Tehdasasetteluvaatimukset
| Luokka | Projektit | Yksityiskohdat |
|---|---|---|
| Tehdasasetteluvaatimukset | Tehdasilmapiirin asettelu | Käytä tehdasilmalähdettä tai erillistä öljytöntä paineilmakonetta. Paineen tulee olla yli 7 kg/cm². |
| Tehtaan sähköasennus | Yksivaiheinen AC220 (220±10%, 50/60Hz) Kolmivaiheinen AC 380V (380±10%, 50/60Hz) | |
| Tehdaspakoputkien järjestely | Poistokanavan pienin virtausnopeus on 500 kuutiojalkaa minuutissa (14,15 m³/min) | |
| Tehdasvalaistuksen asettelu | Ihanteellinen valaistus tehtaalla on 800-1200LUX, vähintään 300LUX. | |
| Tehdaslämpötila-asettelu | Tuotantopajan ympäristön lämpötila on 23±3 °C, yleensä 17-28 °C, ja suhteellinen kosteus on 45-70% RH. | |
| Materiaalin valmistelu | Tuoteluettelo | Luettele kaikki PCBA-tuotantolinjan kokoonpanoon tarvittavat osat ja määrät. |
| CAD-tiedosto | Digitaalinen suunnittelutiedosto piirilevyasettelun ja koneen asetusten suunnitteluun. | |
| Gerber tiedosto | Vakiotiedosto piirilevyjen valmistukseen ja painatusstensiiliin. | |
| Juotospasta | Materiaali levitetty tyynyille ennen komponenttien asettamista tulostimeen. | |
| SMD-komponenttien materiaalit | Pinta-asennusosat, kuten sirut ja vastukset sijoittamista varten. | |
| Teollinen alkoholi | Käytetään levyjen ja stensiilien puhdistamiseen asennusprosessin aikana. | |
| Jatkohihna | Teippi syöttökelojen liittämiseen pysäyttämättä siimaa. | |
| Sapluuna | Metallilevy, jossa on reikiä juotospastan tarkkaan tulostamiseen. |

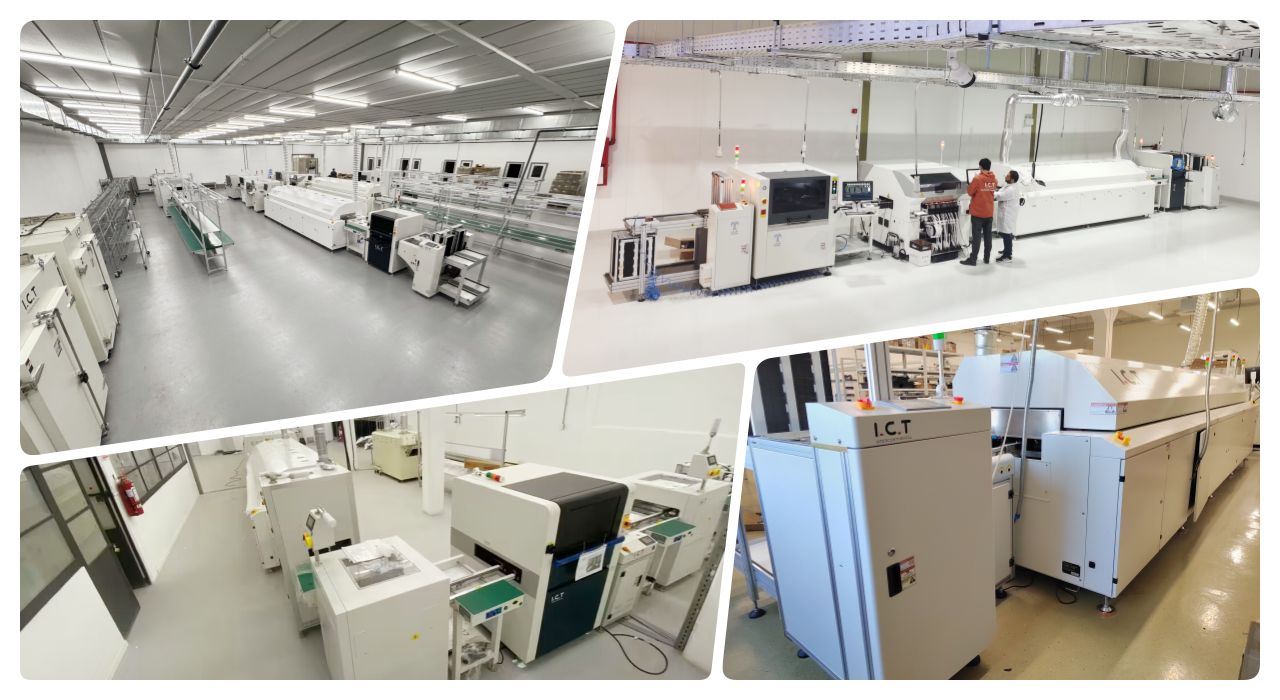

| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |

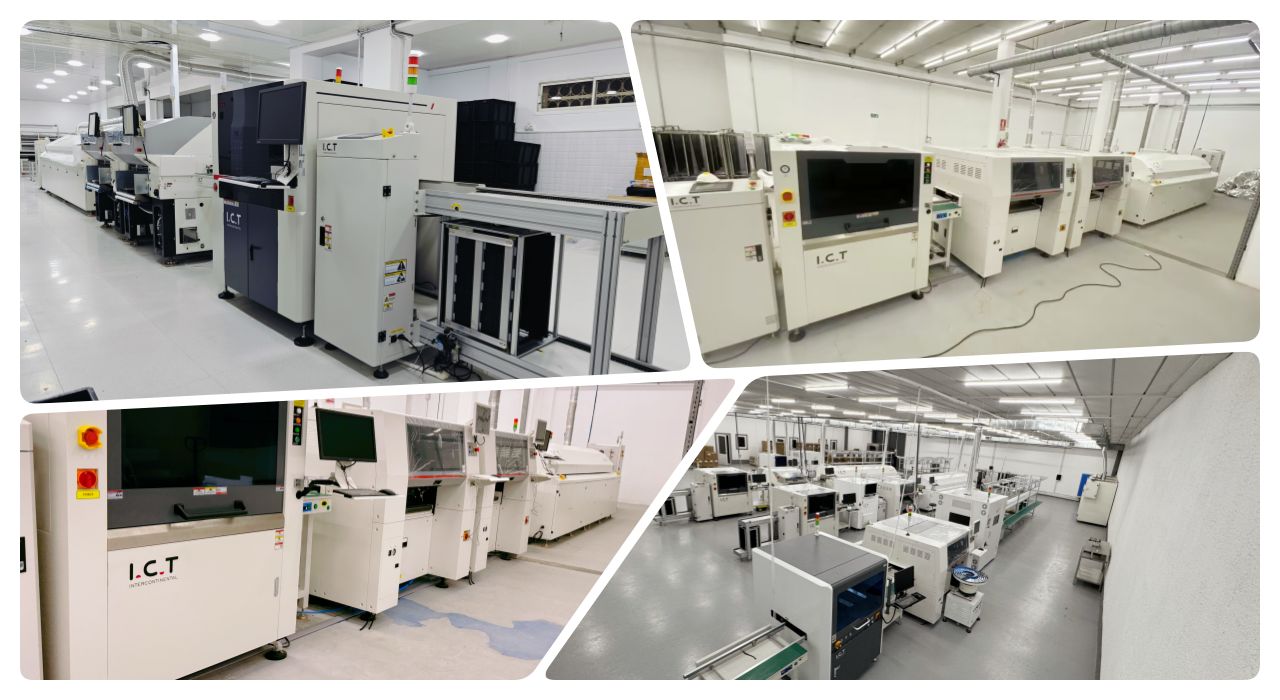

| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Piirilevykuljetin | Kuljetin kuljettaa piirilevyjä valmistuksen aikana. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB:lle tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |

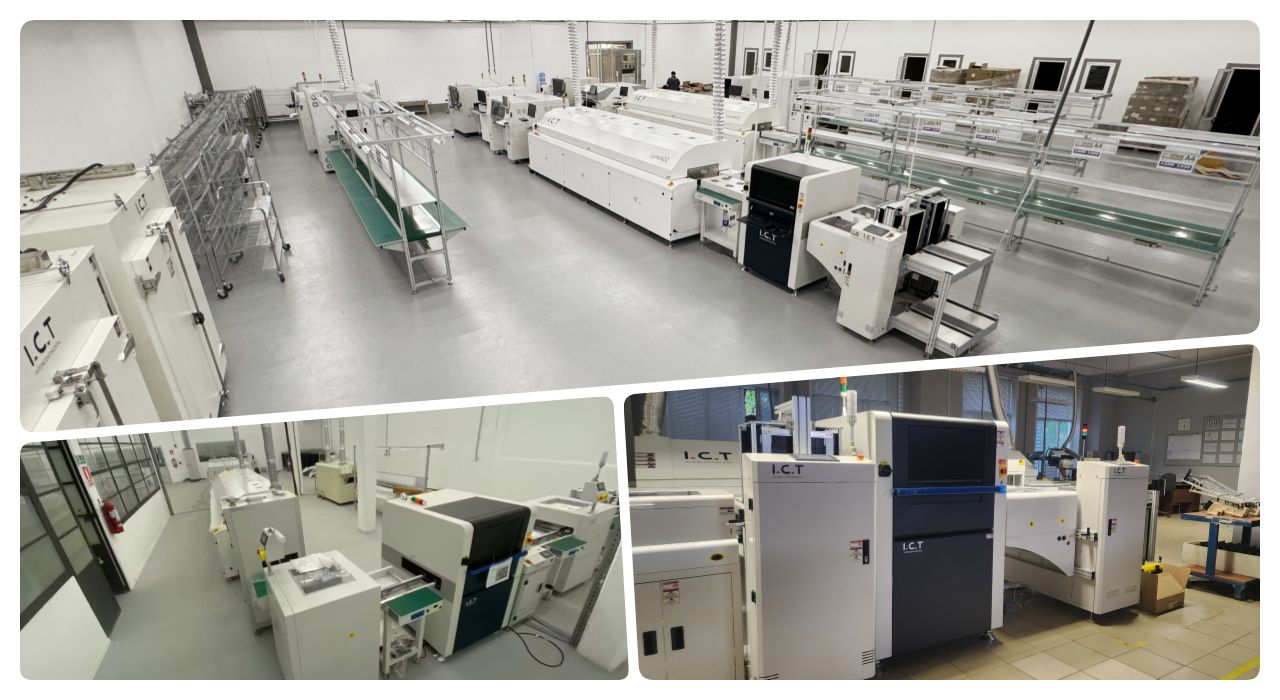

| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| PCB-reitityskone | Leikkaa PCBA lopputuotteeksi |
| Asiakkaan menestysvideo
Algerialainen puhelintuottaja tuli hyväksyntätestaukseen. He toimittivat yli 10 piirilevyä ja materiaalia; toteutimme live-demon. Automaattisesti tulostettu tahna virheettömästi. SPI tutki jokaisen paikan. RX-8 käsitteli pieniä elementtejä tehokkaasti. RS-1R sijoitti isommat tarkasti. Lokeron syöttölaitteen suojukset ilman taukoja. Reflow sulautui kaikki tiukasti. AOI varmisti täydellisyyden. 5700 leikattua paneelia tarkasti. Tasainen toiminta korostettuna vauhti, yhtenäisyys puhelimen/sovittimen rinnakkaisille. Heijastaa Full Auto SMT Line -sarjan STB-tuotannon monipuolisuutta. Asiakkaat vahvistivat laatua, arvostivat integraatiota, aikovat kopioida STB-tuotantolinjan tiloissa, joissa on Full Auto Set Top Box SMT -tuotantolinja tehokkaan laajentamisen ja tasaisten tulosten saavuttamiseksi.
| Täydellinen tukikehys
Projektijohtajat ohjaavat STB-tuotantolinjaa alusta alkaen edistymiseen. 3 päivän kenttä: varmennukset, testit, säädöt. 7-15 päivän istunnot: MES, STB-toiminnot, analysointi, huolto, protokollat. IoT ennakoi ongelmia, mahdollistaa etäavun. Varaosien toimitus 8 toimipisteeltä nopeasti. 15 vuoden osaaminen, monipuoliset kielet. Säännölliset arvioinnit, päivitykset ylläpitävät ylivoimaisuutta kestävän STB-luotettavuuden, volyymien kasvun ja tulevaisuuden turvallisuuden takaamiseksi kehittyvillä markkinoilla.
| Palautteen yhteenveto
Ylistys alle 2 tunnin kaukaisista ratkaisuista STB-tuotantolinjalla. Uunit säilyttävät konsistenssin 24/7. Laatikot kestävät kuljetuksen. Vastaukset ylittävät lupaukset. Full Auto SMT Line STB-tuotantoon saavuttaa huippukapasiteetin täydellisesti. Käyttäjäystävälliset näytöt nopeuttavat käyttöönottoa STB-skenaarioissa nopealla hallituksella ja helppokäyttöisyydellä.
| Vaatimustenmukaisuuden vakuutus
CE varmistaa suojauksen. RoHS vahvistaa komponenttien turvallisuutta. ISO9001 valvoo menettelyjä. Patentit turvaavat innovaatiot. Vahvistaa STB-tuotantolinjan uskottavuuden kansainvälisesti. Kaikkien järjestelmien perusteelliset lähtevät tarkastukset takaavat suorituskyvyn.
| Tietoa ICT-yrityksestä ja -tehtaasta
Kolme kasvia yhteensä 12000m². 89 työntekijää, 20 asiantuntijaa. 25 vuotta auttanut 1600 käyttäjää 72 maassa. T&K kehittää erikoistuneen Full Auto Set Top Box SMT -tuotantolinjan. QC kattaa tiukasti jokaisen vaiheen. Kansainväliset myymälät, tuki, osakkeet, tytäryhtiöt tarjoavat välitöntä apua. Tavoite: johtava moniarvoinen elektroniikan tuotantokanta, joka korostaa edistystä ja kumppanuuksia.
