SMT-komponenttien hylkäämisen ja materiaalihukan vähentäminen alkaa todellisen noutoprosessin ohjaamisesta, ei pelkästään koneen hälytysherkkyyden alentamisesta. Nykyaikaisessa SMT-linjassa hylätyt komponentit, tyhjät poimut, pudonneet osat, näköhylsyt ja toistuvat syöttöhälytykset voivat aiheuttaa suoria materiaalihäviöitä ja piilotettuja tuotantokustannuksia. Nämä ongelmat liittyvät läheisesti SMT:n poiminta- ja paikkakoneen suorituskykyyn , mukaan lukien syöttölaitteen tarkkuus, suuttimen kunto, tyhjiön vakaus, komponenttien tunnistus ja prosessin ohjauskyky.
Käytännön parannussuunnitelmassa on yhdistettävä koneen tiedot syöttölaitteen esittelyyn, suuttimien huoltoon, alipainevalvontaan, komponenttien pakkaamiseen, näöntunnistukseen ja käyttäjän käytäntöihin. Optimoimalla sekä laiteolosuhteet että prosessinhallinnan valmistajat voivat parantaa noudon onnistumisastetta ja ylläpitää vakaata sijoituslaatua.
Tässä oppaassa kerrotaan, kuinka valmistajat voivat vähentää SMT-komponenttien hylkäämistä, minimoida materiaalihukkaa ja parantaa SMT:n noudon onnistumisastetta strukturoidun suunnittelun avulla. Se on kirjoitettu SMT-prosessiinsinööreille, tuotantopäälliköille, teknikoille ja tehtaiden omistajille, jotka tarvitsevat vähemmän jätettä tinkimättä sijoittelun laadusta. Valmistajille, jotka haluavat parantaa sijoituksen vakautta varustetasolta, luotettavan SMT pick and place -ratkaisun valinta on myös tärkeä perusta.1. Luo selkeä hylkäämisen ja jätteen perusta
Tehdas ei voi vähentää sitä, mitä se ei mittaa selvästi. Monet SMT-tiimit tietävät, että kone "heittää liikaa materiaalia", mutta he eivät aina tiedä, mikä osanumero, syöttölaite, suutin, pää, vaihde tai materiaalierä jätteen aiheuttaa. Ensimmäinen askel on rakentaa hylkäämisen perusviiva, joka erottaa normaalin prosessin vaihtelun epänormaalista häviöstä.
Hylättyjen komponenttien kokonaismäärä on hyödyllinen, mutta se ei riitä. Paremman raportin pitäisi näyttää hylkääminen komponenttityypin, syöttöaukon, suuttimen tunnuksen, pään numeron, konekaistan, tuotemallin, materiaalierän ja tuotantoajan mukaan. Tämä tekee hylkäyskuvion näkyväksi. Jos yksi syöttölaite aiheuttaa suurimman osan häviöstä, ratkaisu on erilainen kuin tapaus, jossa yksi komponentti epäonnistuu useiden syöttölaitteiden välillä.
Esimerkiksi yhden pienen vastuksen toistuva hylkäys voi viitata nauhataskun vaihteluun, syöttölaitteen nousuun, staattiseen varaukseen tai suuttimen kokoon. Yhden suuttimen useiden komponenttien hylkääminen voi viitata kontaminaatioon, kulumiseen tai tyhjiövuotoon. Hylkääminen yhden vuoronvaihdon jälkeen voi viitata lastausmenetelmään, syöttölaitteen huoltoon tai käyttäjän koulutukseen.
Jokainen hylkääminen ei ole huono. Sijoituskoneen tulee hylätä komponentit, jotka on valittu väärin, vaurioituneet, kierretty toleranssin ulkopuolella tai joita ei tunnisteta oikein. Tavoitteena ei ole nollahylkääminen hinnalla millä hyvänsä. Tavoitteena on vähemmän vääriä hylkäyksiä, vähemmän vältettävissä olevia noutovirheitä ja vähemmän toistuvia materiaalin hävikkimalleja.
Kun tiimi laajentaa näkötoleranssia vain hälytyksiä vähentämään, se voi vähentää näkyvää hukkaa, mutta lisätä piilotettua laaturiskiä. Oikea lähestymistapa on säilyttää koneen laatusuoja ja samalla parantaa fyysisiä ja dataolosuhteita, jotka aiheuttavat hyvän komponentin hylkäämisen.

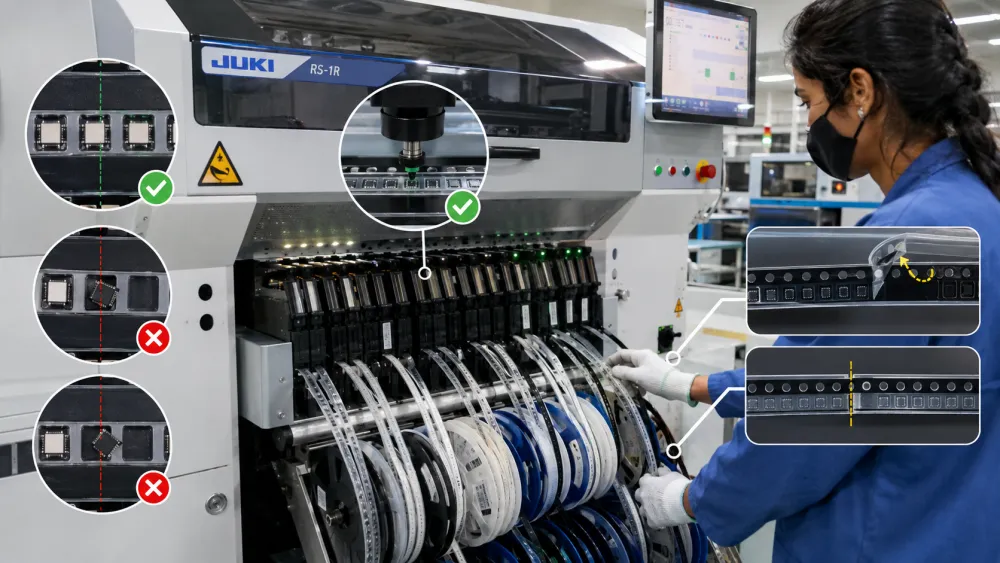

Syöttölaitteen esitys on yksi vahvimmista SMT-komponenttien hylkäämisen tekijöistä. Suutin voi valita vain sen, mitä syöttölaite tarjoaa. Jos komponentti saapuu keskustan ulkopuolelle, kallistuu, nostaa peitetipillä tai jää loukkuun taskuun, poimintaprosessi muuttuu epävakaaksi ennen kuin koneen pää edes liikkuu.
Syöttölaitteen indeksoinnin on vastattava komponenttien nauhaväliä. Pieni indeksointivirhe voi saada suuttimen poimimaan läheltä komponentin reunaa keskustan sijaan. Tämä lisää puuttuvaa poimintaa, kallistettua poiminta, suuttimen kosketusta teippitaskuun ja myöhempää näön hylkäämistä.
Insinöörien tulee tarkistaa syöttölaitteen kalibrointi, nauhaohjaimen kunto, nousuasetus, kelan kireys ja poimintakoordinaatit. Hyödyllisin tarkastus on usein visuaalinen: käytä syöttölaitetta hitaasti ja katso, pysähtyykö komponentti joka kerta samaan vakaaseen paikkaan. Jos esityspiste siirtyy syklien välillä, ohjelmistokorjaus ei ratkaise perimmäistä syytä.
Peiteteippi voi häiritä komponenttien paikkaa kuorimisen aikana. Jos irrotuskulma, irrotusvoima tai nauhan rata on epävakaa, pieni osa voi hypätä, pyöriä tai istua korkeammalle taskussa. Jatkoalueet voivat myös aiheuttaa lyhyitä epänormaalin hylkäysjaksoja. Hyvän materiaalijätteen vähentämissuunnitelman tulisi sisältää nauhan tarkastukset, jatkosten tarkastus ja rullan vaihtokuri.
Operaattorit eivät saa pitää jatkosta vähäisenä yksityiskohtana. Huono jatkos voi aiheuttaa koneen pysähtymisen, puuttuvan noukin ja materiaalin menetyksen. Yksinkertainen tarkistuslista rullan lataamista, peitenauhan reititystä ja jatkosten tarkastusta varten voi vähentää toistuvaa jätettä muuttamatta sijoitusohjelmaa.
Tehtaiden on käsiteltävä suutinta ja alipainejärjestelmää prosessikriittisinä työkaluina SMT:n noudon onnistumisasteen parantamiseksi. Suutin voi näyttää yksinkertaiselta, mutta sen koko, pinta, puhtaus, kuluminen ja tiivisteen laatu vaikuttavat voimakkaasti siihen, voidaanko komponentti poimia, pitää, tunnistaa ja sijoittaa oikein.
Suuttimen tulee vastata komponentin rungon kokoa, pinta-alaa, painoa, poimintaaluetta ja painopistettä. Liian pieni suutin ei välttämättä pidä komponenttia tukevasti kiihdytyksen aikana. Liian suuri suutin voi koskettaa johtimia, vierekkäisiä teipin reunoja tai pakkauksen ominaisuuksia, joita ei saa koskettaa.
Erikoisen muotoinen komponentti ansaitsee erityistä huomiota. Liittimen, suojuksen, diodin, kelan tai epäsäännöllisen pakkauksen vastaanottokohtaa voi olla tarpeen säätää. Työryhmän tulee varmistaa, että suutin koskettaa vakaata tasaista aluetta eikä aiheuta kallistettua nostoa.
Suuttimen kontaminaatio on yksi helpoimmista syistä puuttua, koska se voi aiheuttaa ajoittaisia virheitä. Pöly, liimahiukkaset, juotospastajäämät tai teippijäämät voivat heikentää tyhjiötiivistystä. Kone voi toimia hyvin jonkin aikaa ja hylätä sitten yhtäkkiä lisää komponentteja, kun kontaminaatiota kertyy.
Käytännön huoltosuunnitelmaan tulee sisältyä suuttimien puhdistus, suurennettu tarkastus, tukkeutuneiden reikien tarkastukset, kulumisen tarkastus ja vaihtosäännöt. Hylkäämisraportteja tulee verrata suuttimen ID:n mukaan. Jos ongelma seuraa yhdessä suuttimessa eri komponenttien yli, tämä suutin on puhdistettava, vaihdettava tai kalibroitava uudelleen.
Tyhjiötietoja tulee käyttää ennen kuin niistä tulee hälytys. Laskeva tyhjiöarvo voi olla merkki suodattimen tukkeutumisesta, vuotavasta letkusta, vaurioituneesta suuttimen kärjestä, väärästä imukorkeudesta, huonosta komponentin pinnasta tai syöttölaitteen esitysongelmasta. Normaalin tyhjiöalueen tallentaminen tavalliselle pakkaukselle auttaa insinöörejä löytämään ajautumisen ajoissa.
Kun hylkääminen lisääntyy, ryhmän tulee verrata nykyisiä tyhjiöarvoja normaaliin perusviivaan. Tämä on nopeampi polku kuin useiden asetusten säätäminen kerralla.
Näöntunnistusta syytetään usein, kun kone hylkää komponentin. Todellisuudessa kamera saattaa tehdä tehtävänsä oikein. Ongelma voi olla huono vastaanotto, väärät kirjastotiedot, heikko kontrasti, paketin vaihtelu tai väärä napaisuus. Näön optimoinnin pitäisi parantaa tunnistustarkkuutta ja pitää laaturiski hallinnassa.
Ennen toleranssin muuttamista insinöörien tulee tarkistaa todellinen kameran kuva. Onko reuna selkeä? Onko napaisuusmerkki näkyvissä? Onko komponentti vinossa? Sopiiko valaistustila pakkauksen pintaan? Heijastava metalli, musta runko, läpinäkyvä pakkaus ja pieni jälki voivat kaikki heikentää tunnistuksen vakautta.
Jos itse kuva on huono, ratkaisu voi olla valaistus, linssin puhdistus, kameran kalibrointi tai parempi komponenttien esitys. Jos kuva on selkeä, mutta kone hylkää hyvän komponentin, pakettikirjaston tiedot ja toleranssit saattavat joutua tarkistamaan.
Pakettitietojen on vastattava todellista komponenttia. Rungon koko, lyijymäärä, lyijyväli, komponenttien korkeus, napaisuusmerkki, poimintakeskus ja tunnistusmuoto ovat tärkeitä. Kopioitu kirjasto voi olla riittävän lähellä yhdelle tuotteelle, mutta ei vakaa toiselle. Kirjastovirheet voivat lisätä sekä hylkäämistä että sijoitusvirheitä.
Laadun yhtenäisyyden vuoksi tiimit voivat käyttää elektroniikan kokoonpanoviitteitä, kuten IPC J-STD-001J ja IPC-A-610J , jotka IPC kuvailee kattavan kokoonpanoprosessin ohjaukset, materiaalit ja kokoonpanon jälkeiset hyväksymiskriteerit. Nämä standardit eivät korvaa koneen asetussääntöjä, mutta ne tukevat tasalaatuista kieltä koko tehtaalla.
Materiaalijätettä ei synny vain sijoituskoneen sisällä. Se voi alkaa varastoinnista, rullan käsittelystä, liitoksen laadusta, kosteudelta altistumisesta, ESD-hallinnasta ja pakkausten vaihtelusta. Hyvä jätteen vähentämissuunnitelma seuraa komponenttia varastosta syöttölaitteeseen.
Kosteutta herkät komponentit vaativat hallittua varastointia ja lattian käyttöiän hallintaa. Huono käsittely voi aiheuttaa myöhemmin uudelleenjuoksuvirheitä ja vaikuttaa myös pakkauksen vakauteen. JEDECin J-STD-033 on keskeinen teollisuuden referenssi kosteus-/reflow-herkkien laitteiden käsittelyyn.
Tehtaiden tulee tarkistaa kuivavarastointi, kosteusmittarikortit, lattian käyttöikää koskevat tiedot, uudelleensulkemissäännöt ja paistosäännöt tarvittaessa. Vaikka kosteus ei suoraan aiheuta noukin hylkäämistä, se voi myötävaikuttaa laajempaan tuotantohäviöön.
Staattinen varaus, karkea käsittely tai kontaminaatio voivat vaikuttaa pieniin komponentteihin. Staattinen voi saada osat tarttumaan teippiin, suuttimeen tai taskuihin. Käsittelyvauriot voivat taivuttaa johtoja tai muuttaa osan tapaa istua nauhassa. ESD Associationin ANSI/ESD S20.20 -kehys on hyödyllinen referenssi ESD-ohjausohjelman rakentamisessa herkkien elektronisten laitteiden ympärille.
Kun hylkäys nousee suuren muutoksen jälkeen, älä oleta, että kone muuttui yhtäkkiä epävakaaksi. Vertaa vanhaa ja uutta erää saman syöttölaitteen, suuttimen ja kameran kunnon alla. Erot rungon värissä, teippitaskussa, pinnan rakenteessa, johdon muodossa tai napaisuusmerkinnässä voivat kaikki vaikuttaa poimimiseen ja tunnistamiseen.

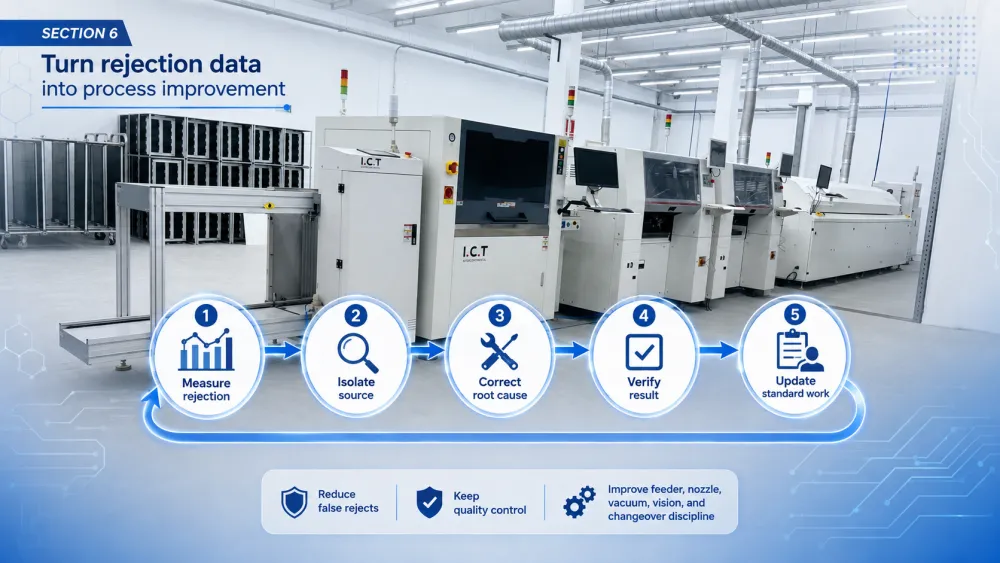

Parhaat tehtaat eivät reagoi vain hälytyksiin. Ne muuttavat hylkäystiedot jatkuvaksi parannusjärjestelmäksi. Tämä on erityisen tärkeää korkean sekoituksen tuotannon, toistuvan vaihdon ja kalliiden komponenttien kannalta.
Käytännön silmukka on yksinkertainen: mittaa hylkäyskuvio, eristä lähde, korjaa perimmäinen syy, tarkista tulos ja päivitä standardityö. Tämä silmukka estää saman vian palautumisen. Se auttaa myös uusia operaattoreita ymmärtämään, miksi asetussääntö on olemassa.
Mittaa hylkääminen komponentin, syöttölaitteen, suuttimen, pään, tuotteen ja erän mukaan.
Eristä, johtuuko ongelma materiaalin, syöttölaitteen, suuttimen, kameran tai ohjelman tiedoista.
Korjaa fyysinen tai tietojen perimmäinen syy.
Tarkista muutos kontrolloidun tuotannon todisteilla.
Päivitä ylläpito-, asennus- ja käyttäjien koulutustiedot.
Jätteen vähentäminen ei saa heikentää laadunvalvontaa. Vahva SMT-linja torjuu todella huonon poiminnan ja vähentää samalla vältettävissä olevaa väärää hylkäämistä. Tämä tasapaino johtuu paremmasta syöttölaitteen asennuksesta, suuttimien huollosta, tyhjiön valvonnasta, näkötiedoista, materiaalinkäsittelystä ja kurinalaisesta vaihdosta.
ICT tukee elektroniikkavalmistajia yhden luukun SMT-ratkaisuilla, mukaan lukien linjasuunnittelu, laitetoimitukset, asennus, koulutus, prosessituki ja huoltopalvelu. Valmistajille, jotka tarkastelevat laajempaa vianetsintäpolkua, tämä artikkeli liittyy luonnollisesti laajempaan SMT pick and place -vianmäärityskehykseen .
Voit vähentää SMT-komponenttien hylkäämistä mittaamalla ensin, missä ja miksi hylkäys tapahtuu.
Syöttölaitteen indeksointi, nauhataskun vakaus ja kannen nauhan ohjaus ovat merkittäviä jätteen aiheuttajia.
Suuttimen kunto, suuttimen valinta, poimintakorkeus ja tyhjiön vakaus vaikuttavat suoraan noukin onnistumiseen.
Vision toleranssia ei pidä löysätä ennen kuin kuvanlaatu ja pakettikirjastotiedot on varmistettu.
Materiaalin varastointi, ESD-hallinta, liitoksen laatu ja erävaihtelut vaikuttavat hylkäämiseen ja jätteeseen.
Paras tapa vähentää SMT-materiaalin hukkaa on muuttaa hylkäystiedot toistettavaksi parannussilmukaksi.
Kun tehdas käsittelee hylkäystietoja teknisenä todisteena, materiaalin hävikki on helpompi hallita. Tuloksena ei ole vain alhaisemmat kustannukset, vaan vakaampi SMT-prosessi, vahvempi operaattorin luottamus ja parempi toimitusvarmuus asiakkaille.
Nopein luotettava tapa on tunnistaa suurin toistuva hylkäyskuvio. Kaikkien asetusten säätämisen sijaan insinöörien tulisi selvittää, johtuuko ongelma yhdestä komponentista, yhdestä syöttölaitteesta, yhdestä suuttimesta, yhdestä materiaalierästä vai yhdestä ohjelmasta. Jos yksi syöttölaite tuottaa suurimman osan hylkyistä, syöttölaitteen indeksointi ja nauhan esitys tulee tarkistaa ensin. Jos yksi suutin on mukana useissa komponenteissa, suuttimen kunto ja tyhjiö on tarkistettava. Tämä kohdennettu menetelmä on nopeampi kuin satunnaiset parametrien muutokset.
Tehtaan tulisi vähentää virheellistä hylkäämistä ja vältettävissä olevia noutovirheitä pitäen samalla todellinen laadunsuoja aktiivisena. Tämä tarkoittaa fyysisten noutoolosuhteiden, syöttölaitteen asennuksen, suuttimien kunnossapidon, materiaalin käsittelyn ja kirjaston tarkkuuden parantamista. Ryhmän tulisi välttää yksinkertaisesti laajentamasta näkötoleranssia hälytusten häviämiseksi. Alhaisemmasta hälytysmäärästä ei ole hyötyä, jos tuotantoon siirtyy huono sijoitus tai väärä suunta.
Kelan vaihto voi aiheuttaa uuden nauhan jännityksen, liitoksen kunnon, taskun vaihtelun, peitenauhan käyttäytymisen tai materiaalierän eron. Vaikka osanumero olisi sama, komponentti voi istua taskussa eri tavalla tai sen pinta voi olla hieman erilainen. Käyttäjien tulee tarkastaa uusi kela, jatkosalue, peitenauhan reitti, syöttölaitteen lataus ja ensimmäinen noutotulos vaihdon jälkeen.
Molemmat ovat tärkeitä, koska ne ohjaavat poimintaketjun eri osia. Syöttölaite esittelee komponentin, ja suutin poimii ja pitää sen. Täydellinen suutin ei voi valita komponenttia, joka on siirtynyt teippitaskussa. Täydellinen syöttölaite ei voi estää hylkäämistä, jos suutin on kulunut, likainen tai vuotava. Paras tapa on seurata hylkäystietoja ja ylläpitää sekä syöttölaitetta että suutinta todellisen riskin perusteella.
Ammattimainen tuki on hyödyllistä, kun hylkäys on korkea normaalien syöttölaitteen, suuttimen, tyhjiön, näkökyvyn ja materiaalin tarkastusten jälkeen. Se on arvokasta myös uuden linjan asennuksen, uuden tuotteen käyttöönoton, korkean sekoituksen tuotannon tai kalliiden komponenttien aiheuttaessa suuria jätekustannuksia. Täyden linjan SMT-ratkaisujen toimittaja voi tarkastella laitteiden yhteensopivuutta, asetusstandardeja, huoltorutiineja, käyttäjien koulutusta ja prosessinohjausta yhdessä sen sijaan, että käsittelisi kutakin hälytystä erikseen.
