SMT-koneen komponenttien hylkääminen tarkoittaa yleensä sitä, että sijoitusjärjestelmä on havainnut, että komponenttia ei voida poimia, pitää, tunnistaa, korjata tai sijoittaa vaaditun toleranssin sisällä. Päivittäisessä tuotannossa tätä ongelmaa kutsutaan usein "heittokomponentiksi" tai "hylkääväksi komponentiksi", mutta todellinen syy voi olla syöttölaitteessa, nauhataskussa, suuttimessa, tyhjiöpolussa, näkökirjastossa, materiaalikunnossa tai ohjelmatiedoissa. Pienempi poiminnan ja paikan hylkäämisprosentti alkaa siitä, että etsitään tarkka kohta, jossa hylkääminen tapahtuu.
Tämä artikkeli selittää yleisimmät SMT-komponenttien hylkäyssyyt käytännöllisellä tavalla insinööreille, teknikoille ja tuotantojohtajille. Se keskittyy mekaanisten, materiaalien, optisten ja prosessiin liittyvien vikojen erottamiseen, jotta tiimi voi vähentää jätettä piilottamatta laaturiskejä.
Sisällysluettelo
Komponenttien hylkääminen ei ole yksittäinen vika. Se on koneen päätös, joka tehdään sen jälkeen, kun sijoitusjärjestelmä havaitsee, että komponentti tai poimintatulos on sallitun prosessiikkunan ulkopuolella. Kone saattaa hylätä komponentin välittömästi poiminnan jälkeen, kameran tunnistuksen jälkeen, korjauksen aikana tai tyhjiön tarkistuksen jälkeen. Käyttäjä näkee yhden tuloksen, mutta kone saattaa vastata useisiin eri signaaleihin.
Komponentti voidaan hylätä, koska sitä ei ole koskaan poimittu oikein. Se voidaan myös poimia oikein, mutta näyttää kiertyneeltä kameran alla. Toisessa tapauksessa kamera saattaa nähdä hyvän komponentin, mutta pakkauskirjasto saattaa sisältää väärän rungon koon, johdon muodon tai napaisuuden määritelmän. Tästä syystä yhden toleranssiarvon muuttaminen harvoin ratkaisee ongelman pitkäksi aikaa.

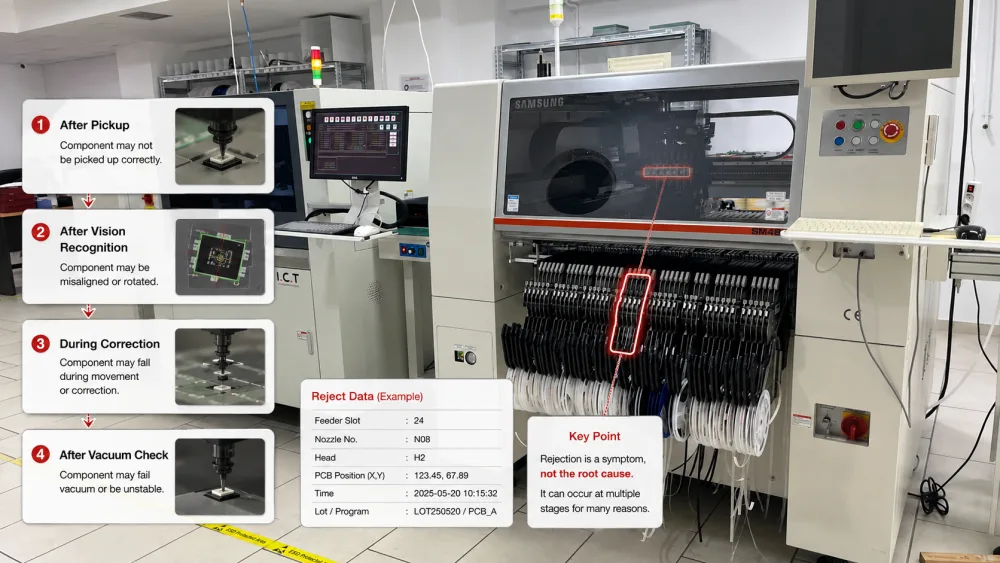

Hyvä vianetsintä alkaa kysymällä, missä hylkääminen tapahtuu. Jos hylkääminen ilmenee ennen näkötarkastusta, tiimin tulee ensin tarkistaa syöttölaitteen ulkoasu, suuttimen kunto, poimintakorkeus ja tyhjiöarvo. Jos hylkääminen tapahtuu näöntarkastuksen jälkeen, kamerakuva, valaistus, tunnistuskynnys, pakkaustiedot ja komponenttien ulkonäkö korostuvat.
Hyödyllisen hylkäysraportin tulee näyttää vaikuttava komponentti, syöttöaukko, suuttimen numero, pää, konekaista, piirilevyn sijainti, aika ja erä. Jos sama komponentti epäonnistuu eri syöttöpisteissä, ongelma voi olla pakkaustiedoissa tai materiaalin vaihteluissa. Jos samassa syöttölaitteessa eri komponentit epäonnistuvat, syöttölaite on epäilyttävä. Jos useat komponentit epäonnistuvat yhdessä suuttimessa, suutin tai tyhjiöpolku vaatii huomiota.

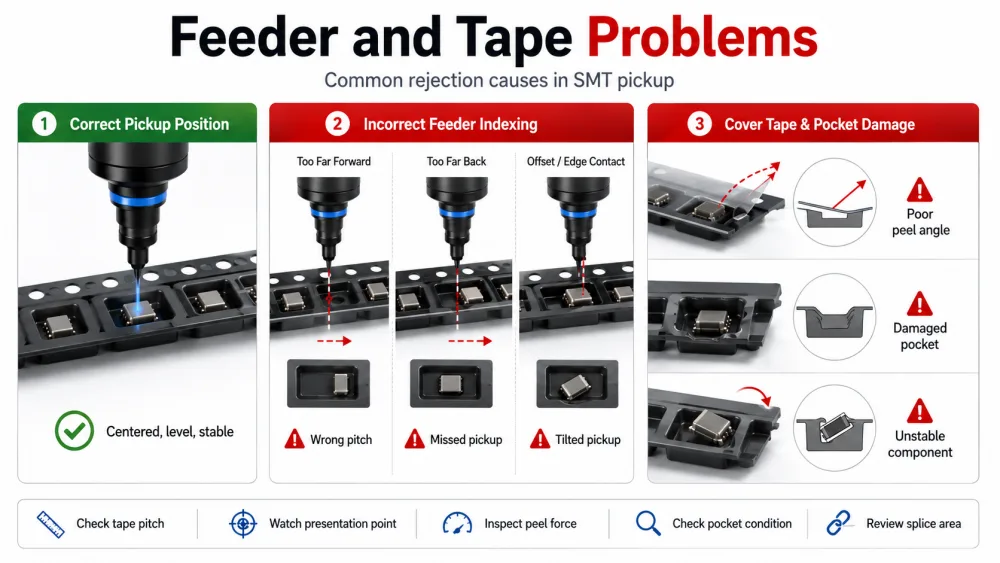

Syöttölaitteen kunto on yksi ensimmäisistä tarkastetuista alueista, kun SMT-komponenttien hylkäys lisääntyy. Syöttölaite toimittaa komponentin suuttimeen. Jos komponentti ei ole oikeassa poimintaasennossa, paras konepää ja näköjärjestelmä eivät pysty luomaan vakaata tuotantoa.
Syöttölaitteen indeksointivirhe tapahtuu, kun nauha ei etene oikealla nopeudella. Komponentti saattaa istua liian kauas eteen, liian taakse tai osittain peitenauhan alla. Suutin poimii sitten komponentin väärästä kohdasta tai koskettaa teippitaskua. Tämä voi aiheuttaa poiminnan puuttumisen, kallistuksen, vaurioitun osan tai näön heikkenemisen.
Operaattoreiden tulee verrata ohjelmoitua sävelkorkeutta todelliseen komponenttinauhaan. Heidän tulee myös katsoa esityskohtaa hitaasti kokeilun noudon aikana. Komponentin tulee saapua keskelle ja tasaisesti ilman pomppimista tai viivettä nauhan liikkeen jälkeen.
Peitenauha-ongelmat voivat aiheuttaa toistuvaa hylkäämistä, vaikka kela näyttää ulkopuolelta normaalilta. Jos peitenauhan irtoamiskulma on väärä, komponentti voi nousta, pyöriä tai hypätä taskun sisällä. Jos tasku puristuu tai kantonauha vääntyy, suutin ei ehkä kosketa komponentin pintaa oikein.
Pienellä passiivisella komponentilla jopa pieni liike taskun sisällä voi lisätä poiminnan ja paikan hylkäämistä. Ryhmän tulee tarkastaa nauhan rata, kelan kireys, irrotusvoima, taskun kunto, liitosalue ja syöttöohjain. Jatko- tai rullanvaihdon jälkeen alkava ongelma viittaa usein pakkaamiseen tai lataamiseen koneen laitteiston sijaan.
Suutin on suora kosketuspiste sijoituskoneen ja komponentin välillä. Jos suutin ei pysty muodostamaan vakaata tiivistettä, komponentti voi jäädä huomaamatta, pudota, kääntyä tai hylätä näkö. Suutin- ja alipainetarkastukset ovat siksi välttämättömiä SMT-koneen komponenttien hylkäysanalyysissä.
Suuttimen on vastattava osan runkoa, imualuetta, painoa ja pintaa. Liian pieni suutin ei välttämättä pidä tarpeeksi tilaa. Liian suuri suutin voi koskettaa johtimia, reunoja tai lähellä olevia taskun seiniä. Parittoman muotoisten komponenttien poimintapisteen on ehkä siirryttävä lähemmäs painopistettä.
Väärä suutinvalinta aiheuttaa usein ajoittaisen hylkäyksen. Kone voi toimia hyvin alhaisella nopeudella, mutta epäonnistuu, kun pään kiihtyvyys kasvaa. Se voi myös hylätä useammin, kun komponentin pinta on hieman pölyinen tai kun tyhjiövaste heikkenee useiden tuotantotuntien jälkeen.
Suuttimien saastuminen on yksinkertainen mutta yleinen syy. Juotospastajäämät, pöly, teippijäämät tai pakkaushiukkaset voivat heikentää suuttimen ja komponentin välistä tiivistystä. Kulunut suuttimen kärki voi myös aiheuttaa vuodon, joka on liian pieni pysäyttämään jokaisen poiminta, mutta riittävän suuri luomaan epävakaa tunnistus.
Teknikkojen tulee tarkastaa suutin suurennuksessa, puhdistaa se hyväksytyllä menetelmällä ja vertailla virhehistoriaa suuttimen tunnuksen mukaan. Jos hylkäys seuraa suutinta sen jälkeen, kun suutin on siirretty toiseen päähän tai komponenttiin, suutin tulee vaihtaa tai kalibroida uudelleen.
Tyhjiötä ei pidä käsitellä vain hälytyksenä. Se on hyödyllinen prosessisignaali. Alhainen tyhjiö voi tarkoittaa ilmavuotoa, tukkeutunutta suodatinta, väärää imukorkeutta, karkeaa komponentin pintaa, huonoa syöttölaitetta tai vaurioitunutta suutinta. Tyhjiöarvo, joka muuttuu hitaasti työvuoron aikana, voi olla merkki kontaminaatiosta tai huoltoliikkeestä.
Tehtaiden tulee kirjata tavallinen tyhjiön perusarvo yhteiselle pakkaukselle. Kun hylkääminen kasvaa, nykyisten tyhjiöarvojen vertaaminen perusviivaan auttaa ryhmää välttämään satunnaisia säätöjä.

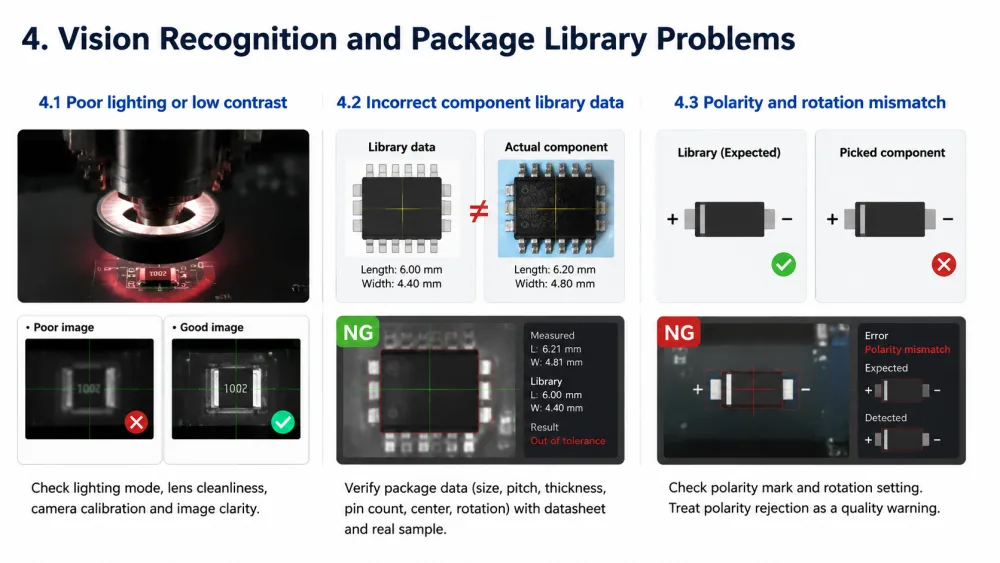

Näöntunnistusvirheet ovat toinen suuri ryhmä SMT-komponenttien hylkäämissyitä. Kamera tarkistaa, onko komponentti paikallaan, keskellä, käännetty oikein ja toleranssin sisällä. Jos kamera ei tunnista komponenttia, kone saattaa hylätä sen, vaikka fyysinen poiminta näyttää hyväksyttävältä.
Joitakin komponentteja on kameran vaikea nähdä. Musta runko tummalla taustalla, kiiltävä metallipinta, läpinäkyvä pakkaus, pieni napaisuusmerkki tai epäsäännöllinen johdinmuoto voivat vähentää kontrastia. Jos kameran kuva on epäselvä, toleranssin muuttaminen ei ratkaise ongelmaa. Työryhmän tulee ensin tarkistaa valaistustila, linssin puhtaus, kameran kalibrointi ja koneella ottama kuva.
Pakettikirjaston on vastattava todellista komponenttia. Rungon koko, lyijymäärä, lyijyväli, paksuus, napaisuusmerkki, poimintakeskus ja sallittu pyöriminen ovat tärkeitä. Samankaltaisesta komponentista kopioitu kirjasto voi olla riittävän lähellä yksinkertaista sirupakettia, mutta epäonnistua hienojakoisen IC:n, liittimen, suojan tai diodin kohdalla.
Kun hylkääminen ilmenee uuden tuotteen esittelyn jälkeen, kirjaston tiedot tulee verrata komponenttipiirustukseen ja todelliseen näytteeseen. Insinöörin tulee välttää toleranssin laajentamista, kunnes pakkaustiedot on vahvistettu.
Napaisuusvirhe on erityisen tärkeä diodille, IC:lle, LEDille ja muille suuntakomponenteille. Kone saattaa hylätä komponentin, koska näköjärjestelmä näkee merkin eri paikassa kuin kirjasto odottaa. Joissakin tapauksissa komponentti voi ohittaa sijoituksen, mutta aiheuttaa myöhemmin vakavan sähkövian. Tästä syystä napaisuuden hylkäämistä tulee käsitellä laatuvaroituksena, ei vain tuotannon viivästymisenä.
Materiaalin kunto voi suoraan vaikuttaa poiminnan ja paikan hylkäämisasteeseen. Sijoituskone odottaa komponentin saapuvan vakaassa muodossa ja asennossa. Jos varastointi, käsittely tai pakkaus muuttavat tätä tilaa, hylkääminen voi lisääntyä, vaikka koneen asetukset eivät ole muuttuneet.
Kosteutta herkät komponentit tarvitsevat valvottua varastointia ja käsittelyä. Huono varastointi ei välttämättä aina aiheuta välitöntä noudon hylkäämistä, mutta se voi aiheuttaa pakkauksen muodonmuutoksia, juotosvirheitä tai luotettavuusriskin myöhemmin prosessissa. JEDEC tarjoaa laajalti käytettyjä ohjeita kosteus/uudelleenvirtausherkän laitteen käsittelyyn J-STD-033: n kautta.
Staattinen varaus voi saada pienet komponentit tarttumaan teippiin, suuttimeen tai ympäröiviin pintoihin. Pöly ja saastuminen voivat myös vaikuttaa poimimiseen ja näkökykyyn. Hyvä ESD-ohjausohjelma auttaa suojaamaan herkkiä laitteita ja tukee vakaampaa käsittelyä. ANSI /ESD S20.20 -standardi on hyödyllinen referenssi muodollisen ESD-ohjausjärjestelmän rakentamisessa.
Saman osanumeron eri erissä voi olla pieniä eroja rungon värissä, merkintöjen kontrastissa, lyijymuodossa tai teippitaskussa. Nämä erot voivat olla toimittajan toleranssien sisällä, mutta vaikuttavat silti tunnistamiseen tai noutoon. Kun hylkäys lisääntyy erän muutoksen jälkeen, insinöörien tulisi verrata vanhaa ja uutta materiaalia saman konekuvan ja noukin kunnon alla.

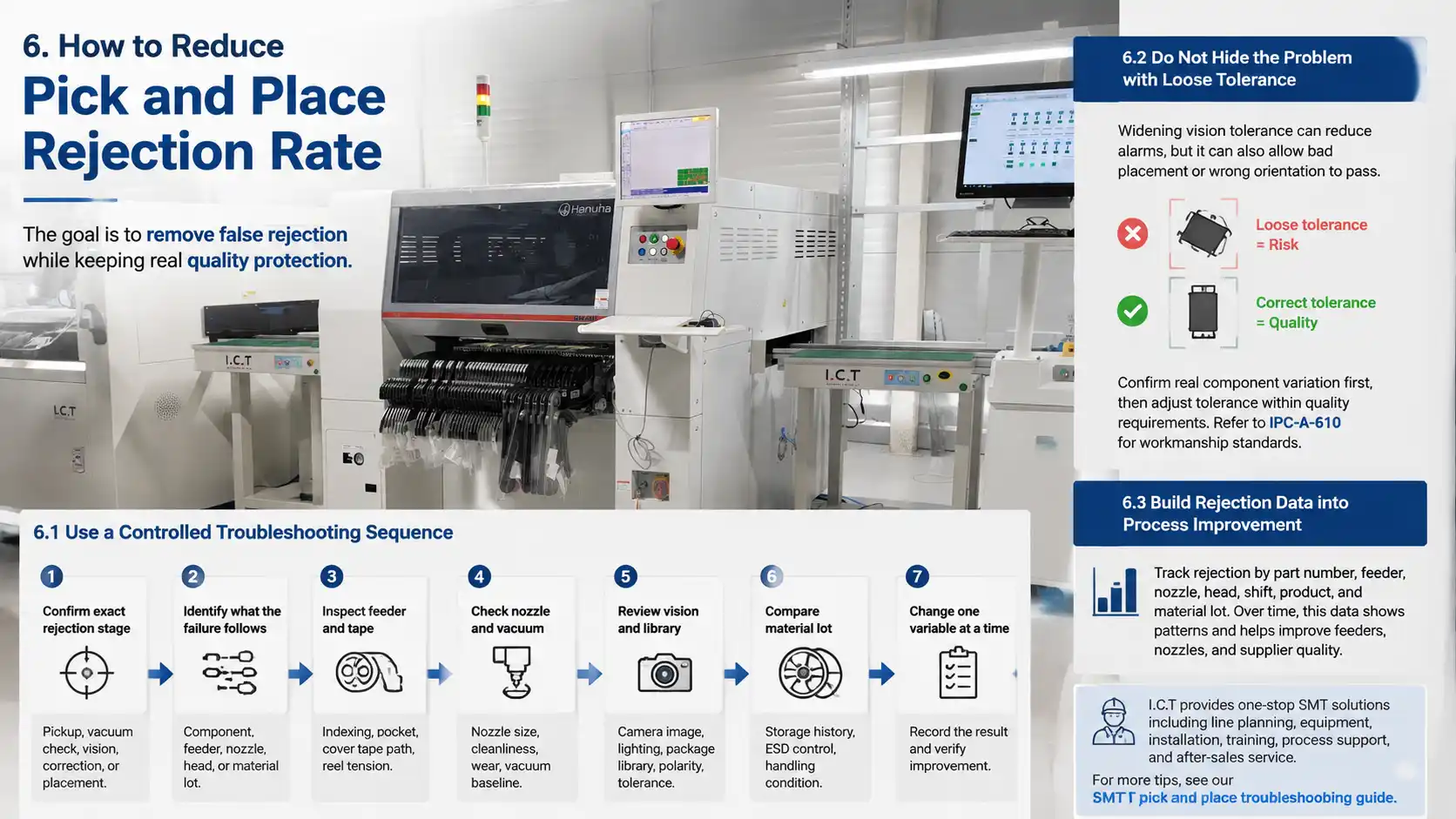

Hylkäämisasteen vähentäminen ei tarkoita koneen heikentämistä. Kyse on prosessin vakauttamisesta. Kone, joka torjuu huonon noukin, suojaa laatua. Hyvän komponentin hylkäävä kone tuhlaa materiaalia ja aikaa. Tavoitteena on poistaa väärä hylkäys ja säilyttää todellinen laatusuoja.
Vahvista tarkka hylkäysvaihe: nouto, tyhjiötarkastus, näöntunnistus, korjaus tai sijoittaminen.
Tarkista, johtuuko vika komponentin, syöttölaitteen, suuttimen, pään tai materiaalieristä.
Tarkista syöttölaitteen indeksointi, teippitasku, peitenauhan reitti ja kelan kireys.
Tarkista suuttimen koko, puhtaus, kuluminen ja tyhjiön perusviiva.
Tarkista kameran kuva, valaistus, pakettikirjasto, napaisuus ja tunnistustoleranssi.
Vertaa materiaalierää, varastointihistoriaa, ESD-hallintaa ja käsittelyolosuhteita.
Muuta yksi muuttuja kerrallaan ja kirjaa tulos.
Laajentuva näkötoleranssi voi vähentää hälytyksiä, mutta se voi myös mahdollistaa huonon sijainnin tai väärän suunnan ohittamisen. Turvallisempi tapa on vahvistaa ensin todellinen komponenttien vaihtelu ja säätää sitten toleranssia vain laatuvaatimuksen puitteissa. Yleiset ammattitaitoviitteet, kuten IPC-A-610, auttavat tuotantoryhmiä pitämään tarkastuskielen ja hyväksyttävyysarvioinnin johdonmukaisena.
Hylkäämistietueiden pitäisi tulla prosessin parantamisen työkaluksi. Tehdas voi seurata hylkäämistä osanumeron, syöttölaitteen, suuttimen, pään, vaihteen, tuotteen ja materiaalierän mukaan. Ajan mittaan nämä tiedot osoittavat, mikä pakkaus tarvitsee paremman suutinstrategian, mikä syöttölaite tarvitsee huoltoa ja mikä materiaalitoimittaja luo enemmän vaihtelua.
ICT tarjoaa yhden luukun SMT-ratkaisuja elektroniikkavalmistajille, mukaan lukien linjasuunnittelu, SMT-laitteet, asennus, koulutus, prosessituki ja huoltopalvelu. Kun asiakkaat kohtaavat toistuvan hylkäämisen, ICT voi auttaa tarkastelemaan koko tuotantoketjua yhden hälytyssivun katsomisen sijaan. Laajemman diagnoosikehyksen saamiseksi lukijat voivat myös tutustua tähän SMT:n valinta- ja paikka-vianmääritysoppaaseen.
SMT-komponenttien hylkääminen on oire, joka on jäljitettävä tarkalleen vikavaiheeseen.
Syöttäjän indeksointi, nauhataskun kunto ja kansinauhan kuoriutuminen ovat yleisiä syitä.
Suuttimen koko, suuttimen kuluminen, kontaminaatio, alipainevuoto ja imukorkeus vaikuttavat voimakkaasti hylkäämiseen.
Näön hylkääminen johtuu usein valaistuksesta, kontrastista, kirjastotiedoista, napaisuudesta tai paketin vaihtelusta.
Materiaalinkäsittelyä, kosteuden hallintaa, ESD-hallintaa ja erän vaihtelua ei pidä jättää huomiotta.
Paras tapa vähentää poiminta- ja paikkahylkäysprosenttia on tehdä yksi kontrolloitu muutos kerrallaan ja kirjata tulos.
Vakaa SMT-prosessi rakentuu potilaan tarkkailun, puhtaan datan ja hyvien tuotantotapojen avulla. Kun hylkääminen yleistyy, oikea vastaus ei ole paniikki tai satunnainen säätö. Se on selkeä perussyypolku, joka suojaa sekä tulostetta että laatua.
Ei ole olemassa yleistä normaalia hylkäysprosenttia, koska se riippuu komponenttien koosta, pakkaustyypistä, koneen kunnosta, syöttölaitteen laadusta, tuotantonopeudesta, materiaalipakkauksesta ja tuotevalikoimasta. Linjalla, jossa on useita pieniä passiivisia komponentteja, on erilainen riskiprofiili kuin linjalla, jossa on suurempi liitin tai IC. Yhden kiinteän numeron jahtaamisen sijasta tehtaiden tulisi luoda normaali perusviiva kullekin tuotteelle ja pakkausperheelle. Jos nopeus nousee yhtäkkiä perusviivan yläpuolelle materiaalierän muutoksen, syöttölaitteen vaihdon, suuttimen vaihdon tai ohjelman päivityksen jälkeen, tiimin tulee tutkia asiaa välittömästi.
Pienillä osilla on vähemmän vastaanottoaluetta ja ne ovat herkempiä nauhataskun asemille, staattiselle varaukselle, suuttimen koosta, poimintakorkeudelle ja ilmavuodolle. Hyvin pieni syöttösiirtymä voi saada suuttimen poimimaan läheltä komponentin reunaa keskustan sijaan. Komponentti voi nousta kulmassa, pyöriä kameran alla tai pudota pään liikkeen aikana. Pienessä pakkauksessa vakaa syöttölaitteen esitys ja puhdas suuttimen kunto ovat erityisen tärkeitä.
Näön sietokykyä tulisi säätää vasta sen jälkeen, kun fyysiset ja tietoihin liittyvät syyt on tarkistettu. Jos komponentti on todella hyvä ja pakettikirjasto liian tiukka, huolellinen toleranssisäätö voi olla oikea. Jos komponentti kuitenkin kallistuu huonon poiminnan takia tai jos kirjastossa on väärä napaisuusmerkki, laajempi toleranssi vain piilottaa ongelman. Tämä voi mahdollistaa huonon sijoittamisen tuotantoon ja aiheuttaa suurempia loppupään häviöitä.
Käytännöllinen tapa on nähdä, seuraako ongelma syöttölaitetta vai suutinta. Jos sama komponentti epäonnistuu vain yhdessä syöttölokerossa, tarkista syöttölaitteen kalibrointi, indeksointi, nauhapolku ja taskun kunto. Jos eri komponentit eivät toimi samalla suuttimella, tarkasta suuttimen kuluminen, kontaminaatio, tukos ja alipainevuoto. Jos ongelma seuraa yhtä materiaalirullaa eri syöttölaitteissa, materiaalipakkaus tai erän vaihtelu voi olla perimmäinen syy.
Ulkoinen tuki on hyödyllinen, kun hylkääminen jatkuu perussyöttimen, suuttimen, tyhjiön, näkökyvyn ja ohjelman tarkistusten jälkeen. Se on hyödyllinen myös uusien tuotteiden käyttöönoton, koneen siirtämisen, linjapäivityksen tai toistuvan laadun epävakauden aikana. Kokenut SMT-ratkaisujen tarjoaja voi tarkastella yhdessä koneen kuntoa, syöttölaitteen asetuksia, pakkauskirjastoa, materiaalinkäsittelyä, linjatasapainoa, kuljettajien koulutusta sekä alku- tai loppupään prosessivaikutuksia. Tämä laajempi näkymä löytää usein syitä, joita yksittäinen hälytysnäyttö ei voi näyttää.
