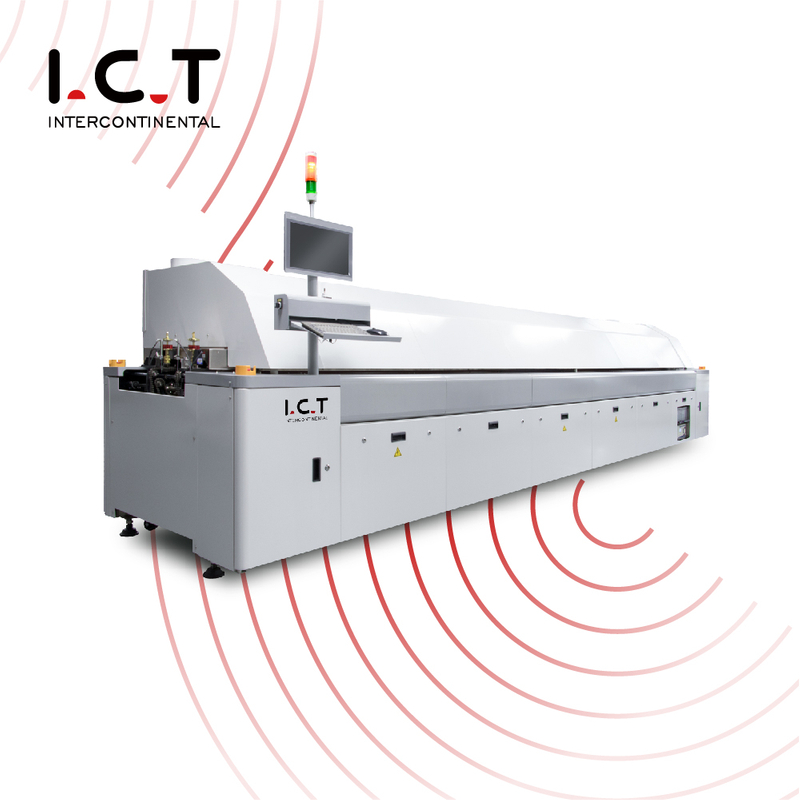

I.C.T | SMT Vacuum Solder Reflow -uuni

SMT Vacuum Solder Reflow -uuni
I.C.T LV-sarjan tyhjiö-reflow uunin vertaansa vailla oleva lämmitysteho ja lämpötilan säätöjärjestelmä täyttää eri juotosprosessien vaatimukset, soveltuu täysin viestintään, autoelektroniikkaan, kodinkoneisiin, tietokoneisiin ja muihin kulutuselektroniikkatuotteisiin.
  • I.C.T-LV733

  • I.C.T

Saatavuustila:
Määrä:

I.C.T | SMT Vacuum Solder Reflow -uuni


Esittely:

I.C.T LV -sarjan tyhjiövirtausuunien vertaansa vailla oleva lämmitysteho ja lämpötilan säätöjärjestelmä täyttää eri juotoksen vaatimukset  LV-sarjan Vacuum Reflow Oven on huippuluokan reflow-tuote, joka on sitoutunut pysymään markkinoiden kysynnän tasalla ja parantamaan  asiakkaiden kilpailukykyyn.Sen uusi muotoilukonsepti vastaa täysin yhä monipuolisempien prosessien tarpeita ja tulevaisuuden suuntaa silmällä pitäen  teollisuuden, soveltuu täysin viestintään, autoelektroniikkaan, kodinkoneisiin, tietokoneisiin ja muuhun kulutuselektroniikkaan  tuotteet.


SMT Vacuum Solder Reflow -uuni

Ominaisuudet:

1. Ohjausjärjestelmä: PC + Siemens PLC -ohjausjärjestelmä, tarkka lämpötilan säätö ja vakaampi, varmistaa lämpötilan vakauden

yli 99,99 %.

2. Tyhjiöjärjestelmä: PCB tulee suoraan tyhjiöyksikköön juotosalueelta. Aloita tyhjiöprosessi alipaineen alentamiseksi

100mbar-5mbar. Sisäinen kaasu, kuten huokoset ja ontelot, vuotaa yli sulasta juotosliitoksesta, mikä voi vähentää tyhjiön määrää pienemmäksi

kuin 2 %.

3.Kuumailmajärjestelmä: ensiluokkainen lämmitysmoduuli, paras lämpötilavyöhykevälisuunnittelu takaa optimaalisen lämpötilan tasaisuuden ja toistumisen.

tehokas käyttö ja lämpökompensointiteho, se tarvitsee alle 20 minuuttia lämpötilan säädön tarkkuudesta ± 1 ℃ ympäristöstä

lämpötilasta lämpötilan stabilointiin.

4. Valvontaohjelmisto: Windows-käyttöliittymä, perinteinen ja yksinkertaistettu kiinalainen ja englantilainen online-ilmainen kytkin ja operaattorin salasana

hallinta, helppokäyttöinen.Käyttötiedot, lämpötilakäyrän mittaus- ja analyysitoiminnot, virtuaalinen simulointi, vika

itsediagnostiikka, prosessin valvonta, automaattinen prosessinohjausasiakirjojen luominen ja tallentaminen, alustan kuljetuksen dynaaminen näyttö.


Tuote:

SMT Vacuum Solder Reflow -uuni


Nollasta 240 °C:een optimoidun lämmönsiirron ansiosta


Jokaisella tuotteella on omat vaatimuksensa valmistusprosessissa. Optimoitu lämmönsiirto koko juotosprosessin aikana on perusta

parhaat mahdolliset tulokset.

LV-sarja tarjoaa joustavasti ohjattavat esilämmitysalueet, joissa piirilevysi esilämmitetään ja valmistetaan varsinaista juotosprosessia varten.

Yksittäisiä vyöhykkeitä voidaan ohjata toisistaan ​​riippumatta puhallintaajuudella, mikä varmistaa parhaat mahdolliset prosessit.

LV-sarja on varustettu erityisillä suutinlevyillä, jotka optimoivat lämmönsiirron tasaisen ilmavirran avulla piirilevyjen yli. Virtausnopeudet

ylä- ja alalämpövyöhykkeitä voidaan ohjata erikseen, mikä varmistaa, että piirilevysi lämpenee.

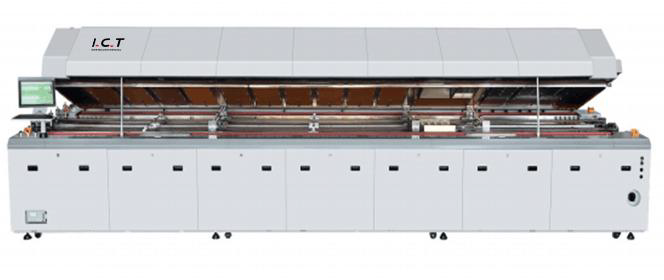

High Vacuum Reflow uuni

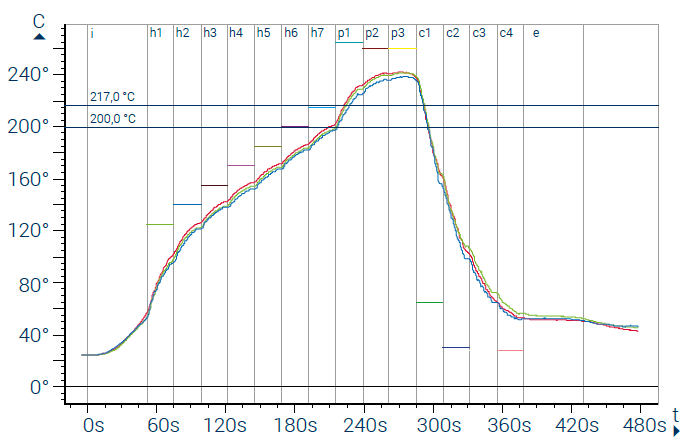

Satulan profiili

Komponentti saatetaan vähintään 240 °C lämpötilaan

juottaminen. Satulaprofiilin avulla lautaa lämmitetään asteittain linjassa

ennalta määritetyillä, yksilöllisillä lämpötila-alueilla. Tasaiset komponentit

lämpömassat vaihtelevat lämmitetään tasaisesti ja

lämpötilaerot minimoituvat.

High Vacuum Reflow -uuni

Lineaarinen profiili

Lineaarisessa profiilissa komponenttia ei lämmitetä porrastettuna

tavalla juottamisen aikana, itse asiassa se kuumennetaan pitkin identtistä

lineaarinen lämpötilagradientti. Lineaariset profiilit voivat lyhentää sykliaikoja

ja voi auttaa vähentämään juotosvirheitä, kuten hautakiviä

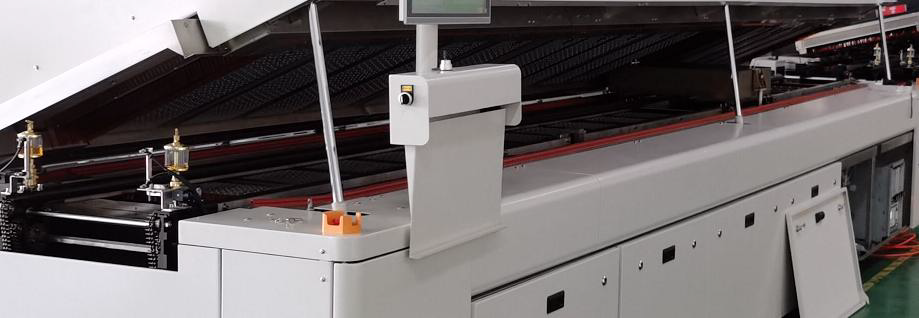

High Vacuum Reflow uuni

Lämmitysjärjestelmä


< Erikseen säädettävät lämmitysalueet

< Toistettava lämpötilaprofiili

<Erinomainen prosessin vakaus pienimmällä mahdollisella ΔT:llä

<Homogeeninen lämmönsyöttö koko piirilevylle erityisesti suunniteltujen suuttimien ansiosta

< Vähäinen huoltotarve


Tekniset tiedot:


LV-sarjan SMT Vacuum Solder Reflow -uuni



I.C.T-LV733 I.C.T-LV733N
MITAT JA PAINOT
Dimensions 7000*1430*1530mm
Vaadittu alue 10,05m2
Paino noin 3200 kg noin 3300 kg
Kuorma pinta-alayksikköä kohti 400 kg/m2 400 kg/m2
PROSESSIKAMMION LÄMMITYS
Lämmitysalueiden pituus 3730mm
Esilämmitysalueiden määrä 7
Esilämmitysalueiden pituus 2675 mm
Huippuvyöhykkeiden määrä 3
Lämpenemisaika noin 20 min
Tyhjiöalue
Tyhjiön maksimipaine 0,1-12 kpa
Tyhjiöpumpun virtaus 1500/min
Paineenpoistoaika ≦10S
Tuotteen aika ≧ 40S
JÄÄHDYTYSALUE
Jäähdytysalueiden määrä 3 (ylä 3 / alaosa 3)
Jäähdytysvyöhykkeiden pituus 1460mm
KULJETIN
Kuljetuksen taso 900 ±20 mm
PCB:n leveys L500-L400mm
Kuljettimen ohjaus 3-vaiheinen, itsenäinen ohjaus
Kuljettimen numero 1
Säädettävä kuljettimen nopeus 300 - 1800 mm/min
LIITTYMÄT
Tyyppi SMEMA
Jännitteensyöttö 5-johdinjärjestelmä 3P,N,PE 380 VAC ± 5 % 50 Hz Muut jännitteet pyynnöstä
Yhdistetty kuorma 65 kW
Toimintakyky 16 kW
Koska käyttötehokkuus riippuu prosessiparametrien asetuksista, saavutetut arvot voivat todellisuudessa poiketa tässä ilmoitetuista arvoista.


FAQ:


K: Mitä voimme tehdä sinulle?
V: Yhteensä SMT-koneet ja -ratkaisut, ammattimainen tekninen tuki ja palvelu.


K: Oletko kauppayritys vai valmistaja?

V: OEM- ja ODM-palvelu on saatavilla.


K: Mikä on toimituspäiväsi?

V: Toimituspäivä on noin 35 päivää maksun vastaanottamisesta.


K: Mitkä ovat maksuehtosi?

V: 30% talletus etukäteen ja 70% saldo ennen lähetystä.


K: Mitkä ovat pääasiakkaasi?

V: Huawei, Foxconn, Vtech, Sumida, Kemet, Vishay, Bosch, Canon.


K:  Miksi valita meidät?

V: Johtava SMT-toimittaja Kiinassa; Kaupan vakuutus USD 560 000+; Ammattitaitoinen huoltopalvelutiimi.
