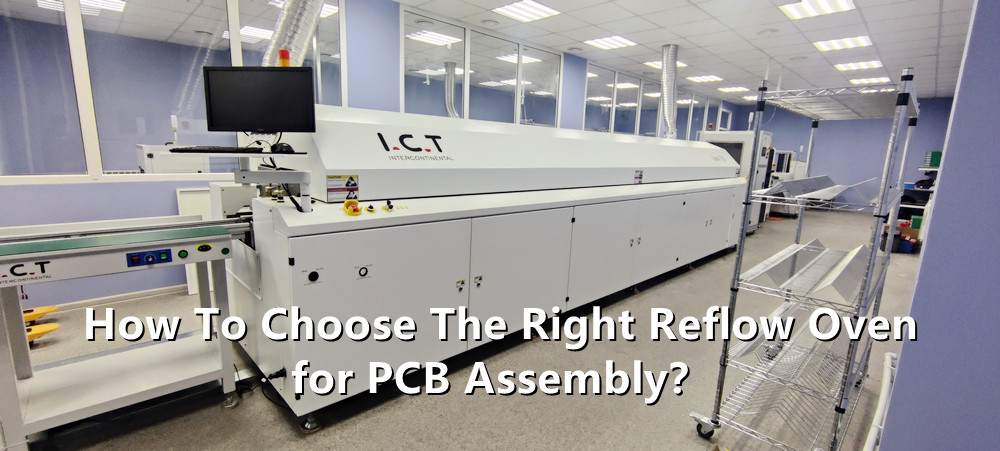

Pienen volyymin SMT-tuotanto paranee oikealla uunilla

Haluat, että pienen volyymin SMT-tuotanto toimii hyvin ja antaa hyviä tuloksia. Oikea pieni palautusuuni voi muuttaa työskentelyä. Se on helppo asentaa ja antaa sinun muuttaa reseptejä nopeasti. Tämä auttaa säästämään aikaa ja toimimaan paremmin. Kun työskentelet erilaisten piirilevyjen kokoonpanojen kanssa, oikean uunin valitseminen on erittäin tärkeää. Älykkäät ominaisuudet, kuten automaattinen profilointi- ja ennusteohjelmisto, auttavat sinua viimeistelemään pienet erät nopeasti ja tarkasti. Valintasi vaikuttaa siihen, mitä ansaitset ja kuinka paljon rahaa ansaitset.

Keskeiset takeet

· Oikean uunin valitseminen auttaa pienen määrän SMT-tuotantoa. Se säästää aikaa ja laskee virheitä.

· Etsi uunit, joilla on hyvä lämpötilan hallinta ja helppo asennus. Älykkäät ominaisuudet, kuten automaattinen profilointiarvo.

· Eräuunit ovat hyviä pienille töille ja prototyypeille. Kuljettimen uunit ovat parempia isommille juoksuille ja hankalille levyille.

· Pidä uuni puhtaana ja käytä oikeita reflw -profiileja. Tämä pitää uunisi toimimaan hyvin ja juotosliitot ovat vahvat.

· Valitse tarkistusluettelo uunin, joka sopii levyn kokoon. Varmista, että se vastaa budjettiasi ja tulevaisuudensuunnitelmia parhaiden tulosten saavuttamiseksi.

Miksi uunin valinnalla on merkitystä

Pieneräiset haasteet

Pienen volyymin SMT-tuotanto tuo erityisiä ongelmia. Tavalliset palautusuunit eivät usein toimi sinulle hyvin. Sinun on hallittava lämpötilaa erittäin huolellisesti. Jos et, pienet osat voivat pilata. Lämpörasituksen käsittely voi aiheuttaa vikoja ja jätetauluja. Tässä on joitain ongelmia, joita saatat nähdä:

· Oikean lämpötilan saaminen on vaikeaa tavallisten uunien kanssa.

· Herkät osat voivat loukkaantua liikaa lämpöä.

· Viat, kuten silta, hautaus- ja heikkojen juotosliitokset, voivat tapahtua, jos et katso prosessia.

· Hieno- ja tiheysosat tarvitsevat joustavia asetuksia ja hyvää lämpöprofilointia.

· Tarvitset koulutettuja työntekijöitä ja hyvää kalibrointia pitääksesi laadun korkeana ja puuttuu alhaisina.

· Jos et aseta palautusprofiiliasi oikein, saatat saada tyhjennyksen, kylmät nivelet tai vääntymisen.

· Liian paljon lämpöä voi saada piirilevyn hajoamaan ja pilata työsi.

Vinkki: Valitse uunit, joissa on älykäs profilointi ja helppo kalibrointi. Tämä auttaa sinua alentamaan riskejä ja saamaan parempia tuloksia.

Laatu ja tehokkuus

Valitsemasi uuni muuttaa tuotteesi laatua ja nopeutta. Oikean uunin avulla voit hallita jokaista vaihetta. Voit asettaa vyöhykkeen lämpötilat, ramppikorot ja hihnanopeudet sovittaaksesi lautasi ja juotospasta. Tämä auttaa sinua lopettamaan yhteiset viat ja pitämään työsi liikkumassa nopeasti.

Haluat vähemmän vikoja ja enemmän valmiita levyjä. Oikea uuni antaa sinulle tarvitsemasi hallinnan ja tarkkuuden jokaiselle erälle. Jos valitset hyvin, teet paremmin pienen määrän SMT-tuotannossa.

Matalan tilavuuden SMT-tuotantotarpeet

Kuvan lähde: Pexels

Välttämättömät ominaisuudet

Haluat, että pienen tilavuuden SMT-tuotanto sujuu sujuvasti. Oikea uuni antaa sinulle tarvitsemasi hallinnan. Etsi ominaisuuksia, jotka auttavat välttämään virheitä ja pitämään laudat turvassa . Tässä on joitain pakollisia ominaisuuksia:

· Tarkka lämpötilanhallinta PID -järjestelmillä pitää lämmityksen vakaana.

· Helppo-asetettavat lämmitysprofiilit antavat sinun säätää esilämmittämistä, liota-, reflow- ja jäähdytysvaiheita.

· Sisäänrakennetut lämpömittarit auttavat sinua tarkistamaan lämpötilan ja välttämään huonoja juotosliitoksia.

· Joustavien vyöhykkeen asetusten avulla voit hienosäätää lämpöä eri levytyypeille.

· Erä- tai höyryvaiheuunit toimivat hyvin pienissä ajoissa, koska ne käsittelevät eri levykokoja ja tyyppejä.

· Hyvät ohjelmistorajapinnat tekevät prosessin asettamisesta ja seuraamisesta helpoksi.

· Juotoslaitteet ja pinsettit auttavat sinua sijoittamaan ja pitämään osia juotosten aikana.

Huomaa: Teollisuuden standardit, kuten IPC/EIA J-STD-001, sanovat, että sinun on noudatettava oikeita lämpöprofiileja. Tämä pitää laudat vahvoina ja vapaita virheistä.

Tila ja budjetti

Sinun on sovitettava uuni työtilaan ja budjetisi. Monet pienen määrän SMT-tuotannon uunit ovat pienikokoisia. Voit sijoittaa ne penkille tai pienelle pöydälle. Tämä säästää tilaa ja pitää työalueesi siistinä.

Sinun ei tarvitse kuluttaa paljon saadaksesi hyviä tuloksia. Monet uunit tarjoavat vahvan suorituskyvyn kohtuulliseen hintaan. Valitse uuni, joka vastaa tuotantotarpeisiisi ja jättää tilaa tulevalle kasvulle. Kun valitset oikean koon ja hinnan, asetat itsesi menestykseen.

Huippuuunit

Oikean uunin poiminta voi todella auttaa työtäsi. Tarvitset uunin, joka sopii tarpeisiisi ja tilaan. Sen pitäisi myös antaa sinulle hyviä tuloksia joka kerta. Tässä on joitain tärkeimpiä erä- ja kuljetinuunien valintoja.

Erä -uunit

Erä -uunit ovat hyviä prototyyppien ja pienten laboratorioiden valmistukseen. Ne ovat myös hienoja, jos haluat säästää rahaa. Laitat levyt, asetat profiilin ja annat sen kypsyä. Monet ihmiset alkavat eräuuneilla, koska ne maksavat vähemmän ja ovat helppokäyttöisiä.

Suosittu eräuunimallit:

· T-937M (puHui): Ei kallista, käyttää kuumailmakonvektiota, lämmittää hyvin.

· LPKF Protoflow S: Monet luottavat prototyyppien tekemiseen.

· APS: n pieni määrä eräuuni : on yksi vyöhyke, iso ikkuna, helppo katsella.

· Controleo3 Real-Suoritetaan: hyvä tehdä muutaman taulun silloin tällöin.

· Pöytä-top-leivänpaahtouunit (päivityksillä): halpa, mukava harrastustyöhön.

· EBAY: n työpöydän palautusuunit: monenlaisia, mutta laatu ei ole aina sama.

⚠ ️ Älä käytä uuneja, joissa on infrapuna lämmitys. Kuuma-uunit lämmitävät tasaisesti ja toimivat paremmin.

Eräuunien etuja ja haittoja :

Eräuunit ovat parhaita, jos haluat:

· Tee prototyypit tai pienet erät.

· Työskentele laboratoriossa tai pienessä kaupassa.

· Käytä vähemmän rahaa.

· Katso levyjäsi juottamisen aikana.

Valitse kuumailmauuni vähintään 2,5-3 kW: lla. Tämä auttaa levyjäsi lämmittämään saman. Se pitää myös juotosliitot vahvoina. T-937M ja LPKF Protoflow S tunnetaan helpoksi ja luotettaviksi. Controleo3 -uunit ovat hyviä muutaman lautan tekemiseen. Jos haluat säästää rahaa, voit päivittää leivänpaahtimen uunin. Mutta sinun on tarkistettava epätasainen lämmitys.

Kuljettimen uunit

Kuljetinuunit auttavat sinua tekemään enemmän levyjä nopeammin. Laitat levyt liikkuvalle vyölle. Uuni tekee loput. Nämä uunit ovat hienoja, kun joudut tekemään paljon levyjä tai työskentelemään hankalien kanssa.

Yläkuljettimen uunimallit :

Kuljetinuunit antavat sinulle:

· Tasainen virtaus yli 100 laudan päivittäin.

· Monet lämmitysvyöhykkeet paremman lämpötilan hallinnan saavuttamiseksi.

· Pystyy käsittelemään isompia levyjä ja erityisiä profiileja.

· Kosketusnäytön säätimet tekevät asennuksesta yksinkertaisen.

Erä vs. kuljetinuunit :

Valitse kuljetinuuni, jos haluat:

· Tee yli 100 levyä päivässä.

· Työskentele isojen tai hankalajen piirilevyjen kanssa.

· Tarvitset hyvin tarkan lämpötilan hallinnan erityisistä osista.

· Haluat kasvattaa työtäsi tulevaisuudessa.

️ ATCO: n kaltaiset parhaat tuotemerkit antavat pitkiä takuita ja teknistä apua. Tämä pitää linjasi toimimaan ja auttaa sinua huolestumaan vähemmän.

Jos haluat parasta pienille laboratorioille tai tehdä prototyyppejä, aloita hyvällä eräuunilla, kuten T-937M tai LPKF Protoflow S. Jos joudut tekemään enemmän levyjä ja haluat enemmän hallintaa, hanki kuljetinuuni, kuten SMT Wertheim tai vitronics Soltec XPM3. Valitsemasi uuni auttaa sinua tekemään paremmin ja saavuttamaan tavoitteesi nopeammin.

Oikean uunin valitseminen

Tarpeiden arviointi

Haluat parhaat tulokset pienen volyymin SMT-tuotannosta. Aloita katsomalla todellisia tarpeitasi. Ajattele kuinka monta taulua teet joka viikko. Tarkista suurimman piirilevyn koko ja työpajassa oleva tila. Varmista, että uuni sopii penkkiisi ja jättää tilaa muille työkaluille.

Etsi uunit, jotka antavat sinulle tarkan lämpötilanhallinnan . Tämä auttaa välttämään kylmiä niveliä ja ylikuumenemista. Valitse malli, jossa on helppokäyttöinen ohjaimet ja selkeät näytöt. Valitse budjettiasi vastaava uuni, mutta ei leikkaa kulmia laadusta. Myös energiatehokkuudella on merkitystä. Se pitää kustannuksesi alhaisina ja auttaa ympäristöä.

Vinkki: Tarkista aina, pystyykö uuni käsittelemään eri levytyyppejä ja -kokoja. Tämä antaa sinulle enemmän joustavuutta työsi muuttuessa.

Jos aiot kasvattaa yritystäsi, valitse uuni, joka voi skaalata. Joidenkin uunien avulla voit lisätä ominaisuuksia tai muodostaa yhteyden isompiin viivoihin myöhemmin. Valitse tuotemerkit, joilla on hyvä maine ja vahva tuki . Tämä pitää linjan käynnissä ja auttaa ratkaisemaan ongelmat nopeasti.

Valintatarkistuslista

Käytä tätä tarkistusluetteloa älykäs valinta:

1. Tarkista uunin koko ja varmista, että se sopii suurimpaan piirilevyyn.

2. Etsi tarkka lämpötilanhallinta ja tasaiset lämmitysvyöhykkeet.

3. Valitse uunit, joissa on helppo ohjelmointi ja selkeät näytöt.

4. Varmista, että uunia on helppo puhdistaa ja ylläpitää.

5. Valitse malleja, joissa on turvaominaisuuksia, kuten automaattinen shutdown.

6. Kysy energiatehokkuudesta säästääksesi voimalaskuja.

7. Valitse tuotemerkit, joilla on hyvä tuki, takuut ja varaosat.

8. Ajattele tulevia tarpeita - voit päivittää tai laajentaa uunia?

9. Lue komponenttien tietotaulukot uunien teknisten tietojen sovittamiseksi.

Klo 10. Käytä lämpöparia reflow -profiilien testaamiseen ja asettamiseen.

Huomaa: Vältä uuneja, jotka eivät tarjoa hyvää lämpötilan profilointia tai edes lämmitystä. Tämä auttaa sinua estämään vikoja ja hukkaantuneita levyjä.

Tulosten optimointi

Palautusprofiilit

Voit parantaa juotos laatua asettamalla oikean relog -profiilin . Aloita luomalla perusprofiili, joka vastaa taulun monimutkaisuutta ja osien herkkyyttä. Kiinnitä termoelementit useisiin paikkoihin näytetaulussa . Tämän avulla voit seurata todellista lämpötilaa testiajon aikana.

Noudata näitä vaiheita vahvan profiilin suhteen:

1. Esilämmitysvaihe : Nosta lämpötila hitaasti-noin 1-3 ° C sekunnissa . Tämä estää lämmön sokin ja pitää komponentit turvassa.

2. Liota vaihe : Pidä levyä 150-200 ° C: ssa 60-120 sekunnin ajan. Tämä vaihe kiertää lämmön ja aktivoi vuodon.

3. Palautusvaihe : Liity huippulämpötilaan välillä 230-250 ° C 30-90 sekunnin ajan. Varmista, että et mene osien enimmäislämpötilan yläpuolelle.

4. Jäähdytysvaihe : Jäähdytä levy 2-4 ° C: ssa sekunnissa. Tasainen jäähdytys pysäyttää halkeamat ja pitää nivelet vahvoina.

Vinkki: Käytä profilointiohjelmistoa analysoidaksesi lämpötietojasi. Säädä uunin vyöhykkeen lämpötilat ja kuljettimen nopeus, kunnes näet jopa lämmityksen linjan.

Jos käytät lyijytöntä juotetta, saatat tarvita korkeamman huipun lämpötilan ja pidemmän liotuksen . Määritä parhaat tulokset ainutlaatuisen referenssinumeron jokaiselle profiilille. Tämä auttaa seuraamaan muutoksia ja toistamaan parhaan työn.

Huoltovinkit

Säännöllinen huolto pitää uunisi sujuvasti ja tulokset yhdenmukaisina. Puhdista uuni usein pölyn ja juotospastajäämien poistamiseksi. Tarkista lämmityselementit ja kalibroi lämpötilanturit epätasaisen lämmityksen välttämiseksi. Varmista, että jäähdytysfanit toimivat hyvin ja säätävät heidän nopeutta tarvittaessa.

· Tarkista ja korvaa kuluneet osat, kuten vanhat lämmityselementit tai vaurioituneet tiivisteet.

· Pidä loki kaikista kalibroinnista ja korjauksista . Tämä auttaa sinua havaitsemaan malleja ja korjaamaan ongelmat aikaisin.

· Tarkista vuotojen uuniovet ja tiivisteet. Hyvät tiivisteet pitävät lämpöä sisällä ja säästävät energiaa.

️ hyvin hoidettu uuni antaa sinulle tasaisen suorituskyvyn ja vähemmän vikoja. Tee ylläpidosta tapa, ei jälkikäteen.

Oikean uunin valitseminen pienen määrän SMT-tuotantoon auttaa sinua saamaan parempaa laatua ja toimimaan nopeammin. Ominaisuudet, kuten automaattinen lämpöhallinta ja reaaliaikainen profilointi, auttavat sinua tekemään vähemmän virheitä. Älykäs aikataulun avulla voit vaihtaa työpaikkoja nopeasti. Käytä tarkistusluetteloa ja vinkkejä valitsemaan. Kokeile uusia työkaluja, kuten visiojärjestelmiä ja data -analytiikkaa, jotta prosessisi parantaisi. Kun uuni sopii tarpeisiisi, yrityksesi voi menestyä hyvin.

Faq

Minkä kokoisen uunin tulisi valita pienen määrän SMT-tuotantoon?

Sinun tulisi valita uuni, joka sopii suurimpaan piirilevyyn. Mittaa levyt ensin. Valitse malli, jolla on pieni ylimääräinen tila. Tämä antaa sinulle tilaa tuleville projekteille ja auttaa sinua välttämään virheitä.

Voitko käyttää leivänpaahdinuunia SMT -juottamiseen?

Voit käyttää leivänpaahdinuunia harrastustyöhön tai oppimiseen. Parempien tulosten saavuttamiseksi päivittää se ohjaimella. Ammattikouluille sinun tulisi valita todellinen reflökki . Tämä antaa sinulle enemmän hallintaa ja parempaa laatua.

Kuinka usein sinun pitäisi kalibroida palautusuuni?

Sinun tulisi kalibroida uuni joka kuukausi tai korjausten jälkeen. Säännöllinen kalibrointi pitää lämpötilan tarkkaan. Tämä auttaa sinua välttämään vikoja ja säästää rahaa hukkaantuneille laudoille.

Tarvitsetko typpitukea uunissa?

Typpituki antaa sinulle puhtaampia juotosliitoksia ja vähemmän vikoja. Jos haluat parasta laatua, valitse uuni typellä. Suurimmalla osalla pieniä töitä voit työskennellä ilman sitä. Päivitä myöhemmin, jos tarpeesi kasvavat.

Mitä turvaominaisuuksia sinun tulisi etsiä SMT -uunista?

Etsi automaattinen shutdown, ylikuumenemishälytykset ja hyvä eristys. Nämä ominaisuudet suojaavat sinua ja levyjäsi. Pysyt turvassa, ja työsi pysyy raiteilla.
