Σ-F8S
Yamaha
| Määrä: | |
|---|---|

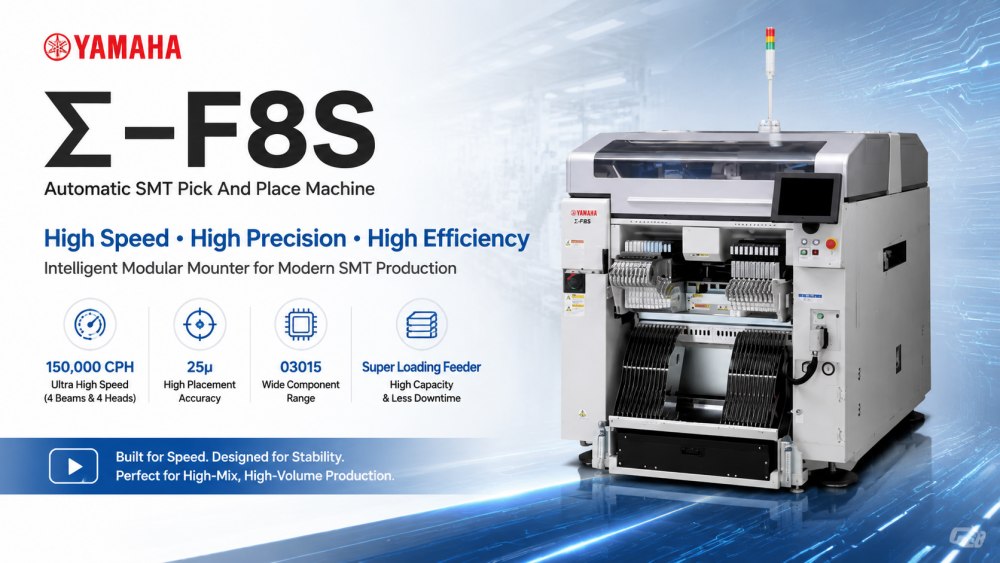

Yamaha Σ-F8S on rakennettu moderniin elektroniikkavalmistukseen, joka vaatii samanaikaisesti nopeutta, tarkkuutta ja vakautta. Se on modulaarinen SMT pick and place -järjestelmä, joka on suunniteltu käsittelemään korkean tiheyden piirilevykokoonpanoa tasaisella suorituskyvyllä. Kone on suunniteltu tukemaan korkean sekoituksen tuotantoympäristöjä säilyttäen samalla vahvan suorituskyvyn.
Edistyneen liikkeenhallinnan ja optimoidun syöttöarkkitehtuurin ansiosta Σ-F8S tukee monimutkaisia komponenttiasetteluja ja nopeaa tuotannon vaihtoa. Sitä käytetään laajasti kulutuselektroniikassa, autojen ohjauskorteissa, LED-tuotannossa ja teollisuuselektroniikassa. Järjestelmä auttaa valmistajia vähentämään tuotannon pullonkauloja ja parantamaan tehtaan kokonaistehokkuutta.
Σ-F8S on suunniteltu tarjoamaan erittäin nopea sijoitusnopeus säilyttäen samalla vakaan tarkkuuden. Sen monipalkkirakenne ja optimoitu liikkeenohjausjärjestelmä takaavat sujuvan toiminnan myös suuren kuormituksen aikana. Tämän ansiosta valmistajat voivat lisätä merkittävästi tuotantoa laadusta tinkimättä, erityisesti suurten volyymien SMT-ympäristöissä.
Kone käyttää suorakäyttöistä pyörivää pääjärjestelmää vastenopeuden ja sijoitustarkkuuden parantamiseksi. Tämä vähentää mekaanista häviötä ja parantaa pitkän aikavälin vakautta. Se myös minimoi tärinän käytön aikana ja varmistaa tasaisen tarkkuuden käsiteltäessä pieniä ja herkkiä komponentteja, kuten 0201-siruja ja hienojakoisia IC:itä.
Σ-F8S integroi älykkään syöttöjärjestelmän, joka tukee suuren kapasiteetin komponenttien syöttöä. Se vähentää manuaalista puuttumista ja parantaa jatkuvaa tuotantokapasiteettia. Järjestelmä on suunniteltu minimoimaan syöttölaitteen seisonta-ajat, mikä mahdollistaa sujuvamman materiaalinvaihdon ja paremman tuotannon suunnittelun korkean sekoituksen valmistuksessa.
Koneen rakenne on optimoitu jatkuvaa käyttöä varten. Pitkienkin tuotantojaksojen aikana se säilyttää vakaan paikannustarkkuuden ja toistettavuuden. Tämä tekee siitä sopivan tehtaille, jotka vaativat 24/7 massatuotantoa minimaalisella keskeytyksellä ja tasalaatuisella tuotannolla.
'1-pään ratkaisu' suorakäyttöinen pyörivä pää tuottaa suuren tarkkuuden suurilla nopeuksilla.
Luokkansa nopein nopeus! Tuottaa 150 000 CPH 4 säteellä ja 4 päällä.
Huomattavasti lyhennetty huoltoseisokkiaika vaihdettavien suuttimien ja lineaarikäyttöisten moottoreiden ansiosta.
Superlataava syöttölaite innovoi täysin komponenttien syöttöä, mikä eliminoi syöttölaitteen täyttökatkoksia.
| Erittely
| 项目 | 规格参数 |
|---|---|
| Malli | Sigma Σ-F8S |
| Sovellettava PCB (yksikaistainen) | L330 × L250mm - L50 × L50mm (Vaihtoehto: L381 × L510mm - L50 × L50mm) |
| Sovellettava PCB (kaksikaistainen) | L330 × L250mm - L50 × L50mm |
| Pää / soveltuvat osat (nopea pää) | 0201 CHIP 4,3 × 3,4 mm, korkeus 2,0 mm tai vähemmän |
| Pää / soveltuvat osat (Monikäyttöinen pää) | 03015 CHIP 33 mm:n neliöön, korkeus 12,7 mm tai vähemmän |
| Asennusmahdollisuus | Nopea pää × 4 spesifikaatiota: 150 000 CPH (kaksikaistainen) 136 000 CPH (yksi kaista) Nopea pää: 0201/03015: ±25 μm (3σ) (140 000 CPH) 0402/0603) 0 (5 ± 3 603) 0 CPH) |
| Komponenttityyppien lukumäärä | Max. 80 tyyppiä (muunnos 8 mm nauhansyöttölaitteelle) |
| Virtalähde | 3-vaiheinen AC 200V ±10% 50/60Hz |
| Ilmansyöttölähde | 0,45–0,69 MPa (4,6–7 kgf/cm²) |
| Ulkoinen mitta | L1 280 × L 2 240 × K 1 450 mm (ilman ulkonemia) |
| Paino | Noin 1,940 kg |
