Suomalainen  |
YSM20R
Yamaha
| Määrä: | |
|---|---|

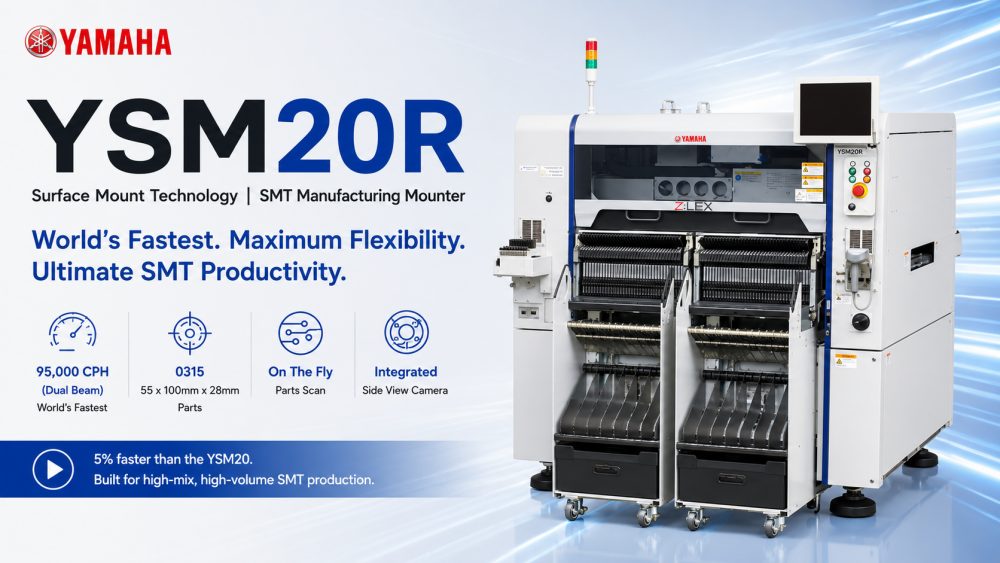

| YSM20R Modulaarinen SMT Chip Mounter
YSM20R on modulaarinen SMT-poimintakone, joka on suunniteltu suuren volyymin piirilevytuotantoon. Se tukee yksi- tai kaksikaistaista toimintaa, suuria levyjä ja tiheää sijoittelua. Sen monipuoliset päät ja laajakulmakamerat käsittelevät tehokkaasti erilaisia komponentteja pienistä 0201:istä suuriin 0315:iin säilyttäen samalla korkean tarkkuuden ja vakauden. Modulaarinen rakenne mahdollistaa joustavan tuotantolinjan asettelun ja maksimoi tehokkuuden.
| Tuotteen ominaisuudet
Kaksoiskeila ja nopea sijoittelu
Kaksikeilaisella rakenteella varustettu YSM20R mahdollistaa kahden kaistan samanaikaisen käytön, mikä parantaa merkittävästi suorituskykyä. Erittäin tarkat päät sijoittavat jopa 95 000 CPH, tasapainottavat nopeuden tarkasti.
Leveä komponentti- ja piirilevyjen yhteensopivuus
Tukee suuria piirilevymittoja: L810×W742 mm (yksikaistainen) ja L810×W356 mm (kaksikaistainen), mahtuu jopa 140 komponenttityyppiä. Laajaskannaus mahdollistaa tarkan sijoittelun erilaisissa piirilevyasetteluissa.
Non-Stop toiminta ja automaattinen lataus
Valinnaisten automaattisten syöttölaitteiden (ALF) ja lokeroiden sekvenssereiden (ATS) ansiosta YSM20R toimii jatkuvasti ilman nauhan tai lokeron vaihtoa, mikä vähentää seisokkeja ja pitää tuotantolinjat erittäin tehokkaina.
| Erittely
| Malli | YSM20R - Z:LEX |
| Sovellettava piirilevy | Yksikaistainen L810 x W490 - L50 x W50 Kaksivaiheinen Huomautus: Vain X-akselin 2-sädevaihtoehdossa 1 PCB:n kuljetus: L810 x W490 - L50 x W50 2PCB:n kuljetus: L380 x W490 - L50 x W50 |
| Asennusmahdollisuus | X-akselin 2-säde: Nopea monikäyttöinen (HM: High-speed Multi) pää x 2 95 000 CPH (optimaalisissa olosuhteissa Yamaha Motorin määrittelemällä tavalla) |
| Asennustarkkuus | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (optimaalisissa olosuhteissa Yamaha Motorin määrittelemällä tavalla, kun käytetään tavallisia arviointimateriaaleja) |
| Soveltuvat komponentit | Nopea monipää (HM) HUOMAA : 0201 - W55 x L100 mm (indeksoinnin tunnistus yli 45 mm), korkeus 15 mm tai vähemmän Huomautus: Komponenttien korkeus 6,5 mm tai suurempi tai komponenttien koko, jonka pituus/leveys on 12 mm tai suurempi, vaatii valinnaisen monikameran. Ota yhteyttä saadaksesi lisätietoja 0201-komponenttien asentamisesta. Omituisen muotoiset komponentit (FM: Flexible Multi) pää: 03015 - W55 x L100mm (indeksitunnistukset yli 45mm), korkeus 28mm tai vähemmän |
| Komponenttityyppien lukumäärä | Kiinteä levy: 140 tyyppiä (muunnos 8 mm nauhansyöttölaitteelle) Syöttövaunun vaihto: Max 128 tyyppiä (muunnos 8 mm nauhansyöttölaitteelle) Lokerot 30 tyypille (Kiinteä tyyppi: enintään, kun siinä on sATS30) ja 10 tyyppiä (vaunutyyppi: maksimi, kun varustettu cATS10:llä) |
| Virtalähde | 3-vaihe AC 200/208/220/240/380/400/416 V ±10 % 50/60 Hz |
| Ilmansyöttölähde | Puhdas kuiva ilma, jonka paine on 0,45 MPa tai enemmän |
| Ulkoinen ulottuvuus | P 1 374 x L 1 857 x K 1 445 mm |
| Paino | Noin 2.050kg |
* Tekniset tiedot ja ulkoasu voivat muuttua ilman ennakkoilmoitusta.
* Ota yhteyttä ICT:hen saadaksesi lisätietoja.
| SMT-linjan laiteluettelo
Σ-G5SⅡ on yleensä integroitu täydelliseen SMT-tuotantolinjaan, joka sisältää juotospastatulostimen, SPI-tarkastusjärjestelmän, reflow-uunin, AOI-tarkastuskoneen ja piirilevyjen käsittelylaitteet. ICT tarjoaa täyden linjaintegraation, joka kattaa SMT-, DIP-, pinnoitus- ja älykkäät tehdasautomaatioratkaisut auttaakseen asiakkaita rakentamaan tehokkaita ja skaalautuvia elektroniikan valmistusjärjestelmiä maailmanlaajuisesti.
ICT tarjoaa useita Yamaha SMT -kiinnittimiä, mukaan lukien YSM10, YSM20, YSM40R, jotka kattavat pienet piirilevyt suuritiheyksisiin levyihin. Kaikissa malleissa on modulaarinen kokoonpano, nopea sijoitus, laaja komponenttien yhteensopivuus ja erittäin tarkka toiminta, jotka sopivat erilaisiin tuotantolinjavaatimuksiin.
| Asiakkaan menestysvideo
Kazakstanissa ICT toimitti onnistuneesti täysin automaattisen SMT-tuotantolinjan teholähteiden valmistukseen. Insinöörit suorittivat asennuksen ja koulutuksen paikan päällä varmistaen sujuvan tuotannon. Sarjaan kuului SMT-kuormaaja, täysautomaattinen tulostin, reflow-uuni, SMT-kuljetin ja offline-AOI-tarkastus.
Asiakkaiden palaute: 'Kaikki koneet ovat Kiinasta ICT Kiitos. Hyvä laatu ja hinta. Kiitos Andy ja Billy tämän linjan rakentamisesta. Ja kouluttaneet meidät käyttämään näitä koneita. Kiitos paljon.'
| Palvelu ja koulutustuki
ICT tarjoaa kokonaisvaltaisia palvelu- ja koulutusratkaisuja. Insinöörit voivat suorittaa paikan päällä käyttöönoton, asennusopastuksen ja käyttökoulutuksen, mikä auttaa asiakkaita saavuttamaan nopean ylösajon. Koulutus kattaa koneen käytön, tuotantolinjan optimoinnin ja huoltorutiinit. Olipa kyseessä yksittäiset koneet tai täydet tehdasasennukset, ICT tarjoaa reagoivaa, päästä päähän -teknistä tukea.
| Asiakkaan kiitosta
Asiakkaat ylistävät ICT-insinöörejä ammattitaidosta, kärsivällisyydestä ja reagointikyvystä. YSM20R ja koko tuotesarja ovat tunnettuja erinomaisesta laadusta, nopeasta toimituksesta ja huolellisesta pakkaamisesta. Asiakkaat raportoivat sujuvasta käyttöönotosta ja tehokkaasta koulutuksesta, mikä mahdollistaa henkilöstön tehokkaan toiminnan heti ensimmäisestä päivästä lähtien.
| Sertifiointimme
YSM20R:llä ja koko ICT-tuotantolinjalla on CE-, RoHS- ja ISO9001-sertifikaatit, jotka täyttävät kansainväliset laatustandardit. ICT:llä on myös patentteja, jotka takaavat innovatiiviset, vakaat ja turvalliset laitteet maailmanlaajuisille asiakkaille.
| Tietoa ICT:stä ja tehtaasta
ICT:llä on täydellinen tuotekehitys- ja valmistusjärjestelmä suurella ja nopeasti kasvavalla tiimillä, joka palvelee yli 1 700 globaalia asiakasta yli 80 maassa. Tiukka laadunvalvonta varmistaa, että kaikki SMT:n keräilykoneet täyttävät korkeat tarkkuus- ja luotettavuusstandardit. ICT on omistautunut tarjoamaan joustavia, skaalautuvia koko tehtaan SMT-ratkaisuja.
