AM100
I.C.T
| Määrä: | |
|---|---|

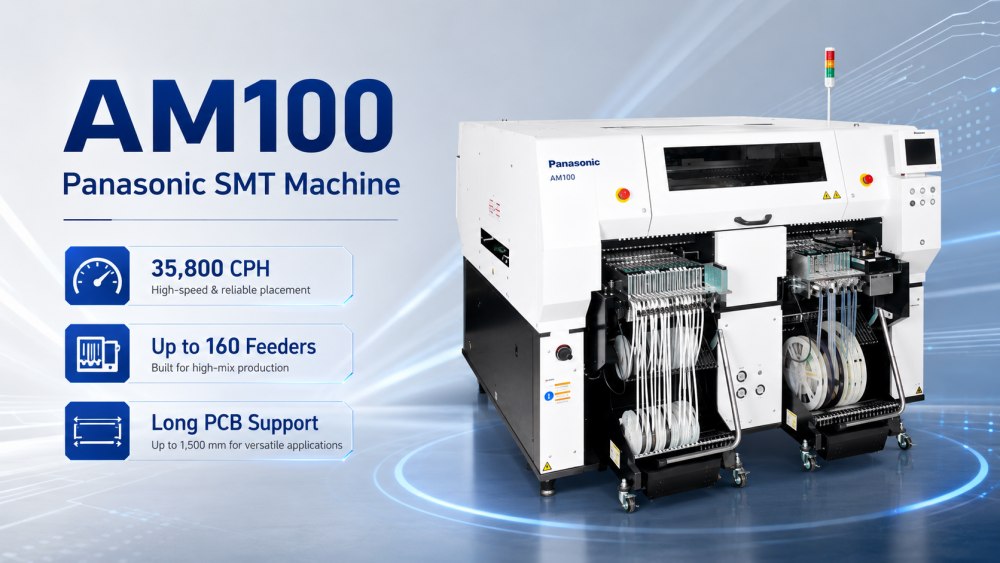

AM100 Automatic PCB Pick And Place Machine on modulaarinen SMT-asennuskone, joka on suunniteltu tehtaille, jotka tarvitsevat käytännöllistä tuottavuutta ja joustavaa tuotantoa. Se soveltuu PCB-kokoonpanoon LED-valaistukseen, tehoelektroniikkaan, teollisuuden ohjaukseen, viestintätuotteisiin, kulutuselektroniikkaan ja pitkiin piirilevysovelluksiin. Kone käyttää 14-suuttimen päätä, joka tasapainottaa sijoitusnopeutta ja komponenttien monipuolisuutta. Sen maksiminopeus voi olla 35 800 CPH ja sijoittelutarkkuus on ±40 μm sirua kohti. AM100 tukee tavallisia piirilevykokoja L515 × W460 mm asti ja pitkiä piirilevykokoja L1500 × W460 mm asti. AM100 on vahva vaihtoehto asiakkaille, jotka etsivät Panasonicin edullisia poiminta- ja paikkakoneita, joilla on hyödyllinen tuotantokapasiteetti.
Yhden koneen ratkaisu erilaisiin vaatimuksiin eri asennuspaikoissa
Varustettu 14-suuttimella, joka tasapainottaa tuottavuuden ja monipuolisuuden välillä
Tukea tuotantoa eri teollisuudenaloilla suurten komponenttien toimitusosien ja suurten ja pitkien piirilevyjen kautta
Laaja valikoima konekokoonpanoja ja -vaihtoehtoja
| Erittely
| Tekniset tiedot | AM100 |
|---|---|
| Piirilevyn mitat (mm) | Vakioerittely: P 50 mm × L 50 mm - L 515 mm × L 460 mmPitkä piirilevyn erittely: P 50 mm × L 50 mm - L 1500 mm × L 460 mm |
| Sijoituspään maksiminopeus | 35 800 CPH0.1006 s / siru |
| Sijoituspään sijoitustarkkuus (Cpk ≥ 1) | ±40 μm / siru |
| Komponenttien mitat | 0402 siru ~ P 120 × L 90 × S 28 tai P 150 × L 25 × S 28 |
| Toimitettavien komponenttien enimmäismäärä | 160 |
| Nauhan leveyden laskenta | 4 mm, 8 mm |
| SMT-linjan laiteluettelo
AM100 Panasonic SMT -laitetta tulee käyttää oikean SMT-linjan laitteiston kanssa. ICT voi tarjota SMT-lataimen, automaattisen stensiilitulostimen, SPI-tarkastuskoneen, PCB-kuljettimen, SMT PCB Pick And Place -koneen, reflow-uunin, AOI-tarkastuskoneen, PCB-reitittimen, PCBA-puhdistuskoneen ja purkulaitteen. Pitkään piirilevytuotannossa linja saattaa vaatia myös erikoiskartonkien käsittelyä, pidempiä kuljettimia, sopivaa tulostintukea ja oikean reflow-uunin sovituksen. Jokainen asema vaikuttaa lopulliseen kokoonpanotulokseen. Vakaa tulostus auttaa asentajaa sijoittamaan osat oikein. Hyvä sijoitus auttaa reflow ja AOI saa parempia tuloksia. ICT auttaa asiakkaita yhdistämään linjan piirilevyn koon, tuotantotavoitteen, syöttölaitteen kysynnän ja tehtaan asettelun perusteella.
| Asiakkaan menestysvideo
ICT tuki asiakasta Uzbekistanissa suuren elektroniikkatehtaan rakentamiseksi. Asiakas suunnitteli valmistavansa tietokoneiden emolevyjä, SSD-levyjä, muistiin liittyviä tuotteita ja muita elektroniikkakokoonpanoja. ICT liittyi projektiin varhaisesta teknisestä viestinnästä ja jatkui asennuksen, virheenkorjauksen ja tuotantotestauksen kautta. SMT-sarjaan kuului ICT-5151 stensiilitulostin, neljä SMT-asennuskonetta, Lyra-sarjan reflow-uunit, SPI-, AOI- ja PCB-käsittelyjärjestelmät. DIP-sarjaan kuului manuaalinen lisäys, JUKI pariton muotoinen lisäyslaitteisto, ICT-Acrab350-aaltojuotto ja kuljetinjärjestelmät. Koeajon jälkeen Asiakas tunnisti ICT:n täydellisen linjasuunnittelun, nopean reagoinnin, koulutustuen ja käytännön suunnittelupalvelun.
| Palvelu ja koulutustuki
Automatic PCB Pick And Place Machine -projektissa ICT tarkistaa ensin asiakkaan todelliset tuotantotarpeet. Tiimimme arvioi piirilevyn pituuden, komponenttipaketin, syöttölaitteen määrän, alustan käytön, tavoitekapasiteetin, työpajatilan, tarkastusprosessin ja käyttäjän kokemuksen. Tämä on tärkeää AM100:lle, koska se tukee erilaisia syöttöyksikkökokoonpanoja ja pitkää piirilevytuotantoa. Toimituksen jälkeen ICT-insinöörit voivat auttaa koneen paikantamisessa, linjaliitännöissä, hyödyllisyystarkastuksessa, ohjelman valmistelussa ja koelevyjen testauksessa. Koulutus perustuu koko SMT-prosessiin. Käyttäjät oppivat, kuinka tulostus, sijoittelu, reflow, AOI ja PCB-käsittely toimivat yhdessä, jotta tehdastiimi voi hallita päivittäistä tuotantoa selkeämmällä askeleella.
| Asiakaspalaute
Asiakkaat valitsevat Panasonic AM100 Automatic Mounterin, koska he tarvitsevat usein yhden koneen erilaisiin tuotantotehtäviin. Jotkut tehtaat tarvitsevat lisää syöttökapasiteettia. Jotkut tarvitsevat pitkän PCB-tuen. Jotkut tarvitsevat parempaa vaihtojoustavuutta. Ulkomaisten projektien aikana ICT auttaa asiakkaita tarkistamaan koko prosessin sen sijaan, että tarkastettaisiin vain kiinnitysosa. Jos tuotannossa ilmenee ongelmia, insinöörimme voivat tarkastella juotospastatulostusta, syöttölaitteen asetuksia, asennusohjelmaa, uudelleenjuoksuprofiilia, AOI-tuloksia tai levyn siirtoa. Asiakkaat arvostavat tätä käytännön tukea, koska se auttaa löytämään todellisen syyn nopeammin. Se auttaa myös paikallisia toimijoita rakentamaan luottamusta tuotannon ensimmäisessä vaiheessa.
| Sertifikaatit ja standardit
ICT valmistelee täydelliset SMT-linjaprojektit laatu-, turvallisuus- ja vientitoimitusvaatimukset huomioiden. Täydellinen tuotantolinjaratkaisu tukee yleisiä asiakirjoja, kuten CE, RoHS, ISO9001 ja niihin liittyviä patenttimateriaaleja. Ennen lähetystä tiimimme tarkistaa laitteiden kunnon, lisävarusteet, varaosat, syöttölaitteet, kaapelit, ohjelmistotiedostot, pakkausluettelot, varoitustarrat ja puukotelon suojaukset. PCB Assembly Pick And Place Machine -projektissa tämä tarkistusvaihe on hyödyllinen, koska rivi voi sisältää monia pieniä osia ja liitäntäosia. Huolellinen valmistelu auttaa vähentämään puuttuvia lisävarusteita, kuljetusvaurioita ja asennusviiveitä. Se myös antaa asiakkaalle selkeämmät tiedot ennen tehdasasetusta.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT tarjoaa tuotantolinjaratkaisuja elektroniikkavalmistajille, jotka tarvitsevat luotettavia SMT-, DIP-, pinnoitus-, annostelu-, juotos-, tarkastus-, puhdistus- ja piirilevyjen käsittelylaitteita. AM100-projekteissa työmme voi sisältää laitevalinnan, linja-asettelun, prosessien yhteensovituksen, toimituksen tarkistuksen, asennusopastuksen, käyttäjien koulutuksen ja pitkän aikavälin teknisen tuen. ICT on työskennellyt yli 1 700 asiakkaan kanssa yli 80 maassa. Näihin hankkeisiin kuuluvat LED-valaistus, autoelektroniikka, virtalähteet, viestintätuotteet, teollisuuden ohjauskortit, kulutuselektroniikka ja tietokoneisiin liittyvä valmistus. Tiimimme keskittyy auttamaan asiakkaita yhdistämään koneita todellisiin tuotantotarpeisiin, jotta linja voi siirtyä suunnittelusta vakaaseen päivittäiseen toimintaan.
