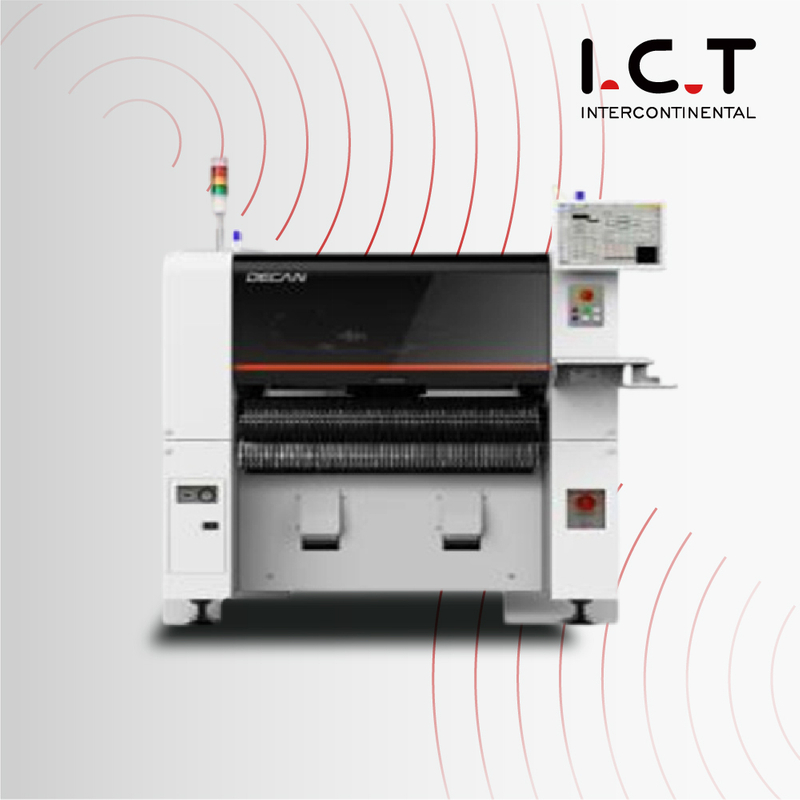

DECAN F2 |Käytetty SAMSUNG Halvat Smt Pcb automaattinen keräilykone

Samsung DECAN F2 Advanced Chip -ampuja
Decan Line maksimoi tuottavuuden integroituun hallintaan optimoidun ohjelmiston T-ratkaisun yhteydessä ja tuo vakaan laadun.
DECAN F2 soveltuu monenlaisiin osiin ja nopeaan sijoittamiseen samanaikaisesti!
  • DECAN F2

  • SAMSUNG DECAN F2

Saatavuustila:
Määrä:

Käytetty SAMSUNG DECAN F2 halpa Smt Pcb automaattinen poiminta- ja paikkakone

Johdanto

Valitse ja aseta kone

DECAN F2 Samsung Pick and Place Machine

Kehittynyt Chip-ampuja

Decan Line maksimoi tuottavuuden integroituun hallintaan optimoidun ohjelmiston T-ratkaisun yhteydessä ja tuo vakaan laadun.

DECAN F2 soveltuu monenlaisiin osiin ja nopeaan sijoittamiseen samanaikaisesti!

SAMSUNG Pick and Place Machine

Edistyksellinen siruasennus

Nopea ja joustava poiminta- ja paikkakone

Monikäyttöinen SMT-sijoitus

Nopea joustava pick & place -kone

DECAN F2 Advanced Chip Shooter

▶ Nopeus: 80 000 CPH (optimaalinen) ▶ Rakenne: 2 ganttia x 10 karaa/pää ▶ Tarkkuus: ±40 μm Cpk≥1,0 (0402 Chip)                   ±30 μm Cpk≥1.0 (IC) ▶ Osien koko : 0402~□55mm (K15mm) ▶ Piirilevyn koko: L510xL460mm (vakio)                   L1,200xL460mm (lisävaruste) ▶ Laaja osien käsittelymahdollisuus ▶ Erilaiset piirilevyn siirtojärjestelmät ▶ Todennettu tuotantohistorian hallintaratkaisu ▶ Nopea sijoittelu

Malli DECAN S2 DECAN F2 DECAN L2
Karoista 2 Gantryx10 Spidles / pää 2 Gantryx10 Spidles / pää 2 Gantryx6 Spidles / pää
Sijoitusnopeus 92 000 CPH (optimaalinen) 80 000 CPH (optimaalinen) 56 000 CPH (lentävä visio, optimaalinen)
Vison Lentävä visio

Lentävä visio

Stage Vision (Optimun)

Sijoittelun tarkkuus ±28 μm Cpk≥1,0 ±40 μm Cpk≥1,0
Komponenttivalikoima 03015 ~ 12mm (K10mm) 0402(01005) ~ 16mm(K10mm) 0402(01005) ~ 21mm(K12mm)
PCB koko

50x40-510x460mm   (vakio)

          ~610x460mm (valinnainen), ~740x460 (valinnainen)

           ~810x460mm (valinnainen), ~1200x460 (valinnainen)

Kuljettimen kokoonpanot

Vakio: 1-2-

1 Vaihtoehto: 1-2-2/2-2-2/2-2-1/1-1-1

Tehdasvaihtoehto: yksikuljetin (Jedec Tray 2ea)

Syöttölaitteen kapasiteetti 120ea (8mm)
Tehoa

Jännite: 3-vaihe AC200/208/220/240/380/415V ±10%

Taajuus: 50/60 Hz

Virrankulutus: Max.5,0 kVA

Ilmankulutus 50Nl/min
Paino Noin 1800kg
Ulkomitat (mm) 1 430 (P) x 1 740 (S) x 1 485 (K)

* HANWHA TECHWINin määrittelemässä optimaalisessa kunnossa.

Hanwha Pick and place -kone

UKK:

1. SMT:n (Surface Mount Technology) edut:

  • Tilatehokkuus: SMT-komponentit ovat pienempiä, mikä mahdollistaa kompaktimpien piirilevyjen suunnittelun.

  • Kustannustehokas: SMT vähentää materiaalihukkaa ja työvoimakustannuksia tuotannossa.

  • Parempi suorituskyky: SMT voi tarjota paremman sähköisen suorituskyvyn lyhyempien kulkupituuksien ansiosta.

  • Korkeampi komponenttitiheys: SMT mahdollistaa korkeamman komponenttitiheyden piirilevyillä.

  • Automatisoitu kokoonpano: SMT sopii hyvin automatisoituun kokoonpanoon, mikä lisää tehokkuutta.

2. SMT:n haitat:

  • Juotoshaasteet: SMT-komponentit vaativat tarkan juotostekniikan.

  • Komponenttien herkkyys: SMT-komponentit voivat olla herkkiä kosteudelle ja staattiselle sähkölle.

  • Uudelleentyöskentelyn monimutkaisuus: SMT-komponenttien uudelleentyöstäminen voi olla haastavampaa kuin läpirei'itettävien komponenttien.

3. SMT:n rajoitus:

  • Komponentin koko: Erittäin suuret tai suurta tehoa vaativat komponentit eivät välttämättä sovellu SMT:hen.

4. Ero SMD:n ja SMT:n välillä:

  • SMD (Surface Mount Device): Viittaa itse elektronisiin komponentteihin, jotka on suunniteltu pinta-asennukseen.

  • SMT (Surface Mount Technology): Viittaa kokoonpanoprosessiin, jossa SMD-komponentit asennetaan piirilevyille.

5. Juottaako ja sijoittaako koneet?

  • Ei, pick and place -koneet eivät juota.Ne sijoittavat komponentit tarkasti piirilevyille, ja juotosliitosten luomiseen käytetään erillistä reflow-juotosta.

6. Kuinka tarkka keräilykone on?

  • Keräilykoneet ovat erittäin tarkkoja, tyypillisesti 30–50 mikronin (0,03–0,05 mm) sijoittelutarkkuudella, mikä varmistaa komponenttien tarkan paikantamisen piirilevyillä.
