High Speed Smd Soldering Vision -kameran valinta- ja sijoitusmoduulilaitteet

Jakaa:

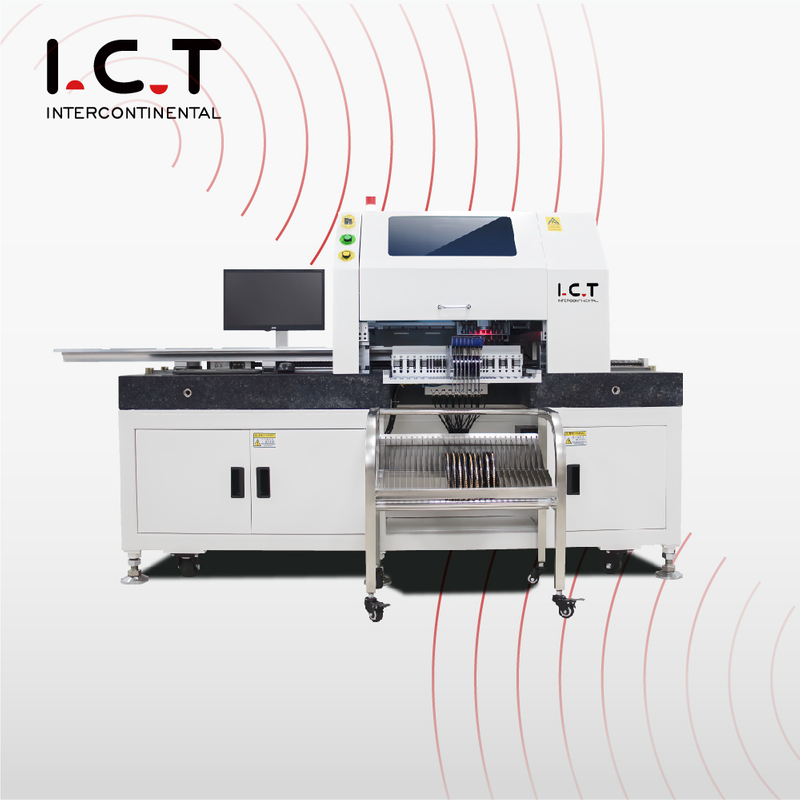

High Speed Smd Soldering Vision -kameran valinta- ja sijoitusmoduulilaitteet

High Speed Smd Soldering Vision Camera Pick And Place Module -laitteet englanninkielisellä käyttöjärjestelmällä maahantuotujen sijoituskoneiden perusteella käyttäjän yksinkertaisuuden ja mukavuuden varmistamiseksi.

Malli:
I.C.T-M6
Brändi:
I.C.T

Saatavuustila:

Määrä:



Tiedustella Lisää ostoskoriin

High Speed Smd Soldering Vision -kameran valinta- ja sijoitusmoduulilaitteet

Johdanto

1. Englanninkielinen käyttöjärjestelmä, joka perustuu maahantuotuihin sijoituskoneisiin käyttäjän yksinkertaisuuden ja mukavuuden varmistamiseksi.2.I.C.T ainutlaatuinen asennuspaineen ohjausjärjestelmä, täydellinen suljetun silmukan asennusohjausjärjestelmä Z-akselin sijoitusprosessissa tehokkaan korkeuden ja sijoitustarkkuuden varmistamiseksi.

3.I.C.T:n ainutlaatuinen kuvantunnistusjärjestelmä käyttää digitaalista tunnistusta ja on varustettu uusilla teollisuuskameroilla.

4. Kone tyhjiöpumpulla, tarjoaa vakaan kaasulähteen, parantaa tuotannon laatua.

5. Ensimmäinen kotimainen servomoottori, jota ohjataan itsenäisesti kuudella päällä maksiminopeuden saavuttamiseksi 30 000 CPH, optimaalisen sijoitusnopeuden ja tarkkuuden saavuttamiseksi.

6. Korkean tarkkuuden laitteisto, maahantuotu huippumerkkien ydinosat sijoittelutarkkuuden varmistamiseksi, viestintäjärjestelmät ja niin edelleen.

7. Teollisuustason tietokoneohjaus ja Windows-käyttöjärjestelmä.

8. Standard anturilla varustettu syöttölaite, joka estää komponenttien luisumisen turvallisen käytön varmistamiseksi.

9. Y-akselia ohjaavat kaksinkertaiset servomoottorit koneen pitkän aikavälin vakauden ja suuren tarkkuuden varmistamiseksi.

10. Pisin voi vastata 1200 mm piirilevyä.

11. Nopea lentonäköjärjestelmä, 0 sekunnin tunnistus, parantaa tuotannon tehokkuutta.

Kuljettajajärjestelmä

Ruokintajärjestelmä

Kiinnitysjärjestelmä

Taulukkojärjestelmä

Liikennejärjestelmä

Vision järjestelmä

Sovellus

Tekniset tiedot	I.C.T-M6	I.C.T-M6L	I.C.T-M8	I.C.T-M8L	I.C.T-M10	I.C.T-M10L
Malli	Off-line	On-line	Off-line	On-line	Off-line	On-line
Max.PCB-koko	1200x360mm (1200x460 vaihtoehto)		1500x360mm (1500x460 vaihtoehto)			1500x400mm (1500x460 vaihtoehto)
Sijoitusnopeus	38 000 CPH		46 000 CPH		55 000 CPH
Pään numero	1		1		1
Suuttimen numero	6		8		10
Sijoittelun tarkkuus	+/-50 μm		+/-50 μm		+/-50 μm
Komponenttivalikoima	0603 ~ 8520 siru, led-siru		0603 ~ 8520 siru, led-siru		0603 ~ 8520 siru, led-siru
Komponentin korkeus	≤10 mm		≤10 mm		≤10 mm
Syöttölaitteen tulot	20 kpl		20 kpl		20 kpl
Mitat (PLK)	2000x1100x1500mm		2000x1100x1500mm		2000x1100x1500mm
Paino	Noin 950 kg		Noin 950 kg		Noin 980 kg
Sähkönsyöttö	2-vaihe, AC200 ~ 415 V 50/60Hz		2-vaihe, AC200 ~ 415 V 50/60Hz		2-vaihe, AC200 ~ 415 V 50/60Hz
Tehon kulutus	2 kW		2 kW		2 kW
