Suomalainen  |
ICT-6561
I.C.T
| Määrä: | |
|---|---|
| Edistyksellinen automaattinen stensiilitulostin
ICT:n SMT Fully Automatic Stencil Printer on paras valinta nykyaikaiseen piirilevykokoonpanoon. Tämä kone tarjoaa korkean tarkkuuden ja nopeuden 7 sekunnin tulostusjaksolla ja ±0,025 mm:n tarkkuudella. Se automatisoi juotospastan levityksen vähentäen manuaalisia virheitä ja hukkaa parantaen samalla laatua. Se on suunniteltu kulutuselektroniikkaan, LEDeihin ja autoteollisuuteen, ja siinä on automaattinen piirilevyjen kalibrointi, säädettävä vetolastan paine ja stensiilipuhdistus. ICT yhdistää teollisuus 4.0- ja MES-järjestelmät älykkäisiin tehdasratkaisuihin. Helppokäyttöinen Windows 10 -käyttöjärjestelmä ja huippumerkkien kestävät materiaalit takaavat pitkän aikavälin luotettavuuden. Tämä tulostin auttaa tehtaita lisäämään tuottavuutta ja vastaamaan erilaisiin tarpeisiin tehokkaalla ja vakaalla suorituskyvyllä.
| Ominaisuus
Tämä SMD-näyttötulostin tuottaa ±0,03 mm:n tulostustarkkuuden edistyneen näköjärjestelmän, jossa on yhtenäinen rengas ja koaksiaaliset valonlähteet, ansiosta. Se tunnistaa tarkasti eri piirilevymerkit ja varmistaa täydellisen kohdistuksen tinaukseen ja FPC:hen, mikä parantaa tuotannon yleistä laatua.
Automaattinen stensiilitulostin sisältää edistyneen ylös ja alas -sovitusjärjestelmän, joka mukautuu eri PCB-tyyppeihin. Tämä ominaisuus varmistaa tarkan kaavaimen sijoittelun, vähentää virheitä ja parantaa tehokkuutta nopeissa elektroniikan valmistusprosesseissa.
Ainutlaatuisella suihkupuhdistusjärjestelmällä varustettuna se tarjoaa kuiva-, märkä- ja manuaalisen puhdistusvaihtoehdon. Erillinen CCD-kenno ja puhdistussuunnittelu, joita ohjataan ohjelmistolla, säästää tarvikkeita ja säilyttää puhtaan kaavaimen, mikä varmistaa tasaisen tulostuslaadun ajan mittaan.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo

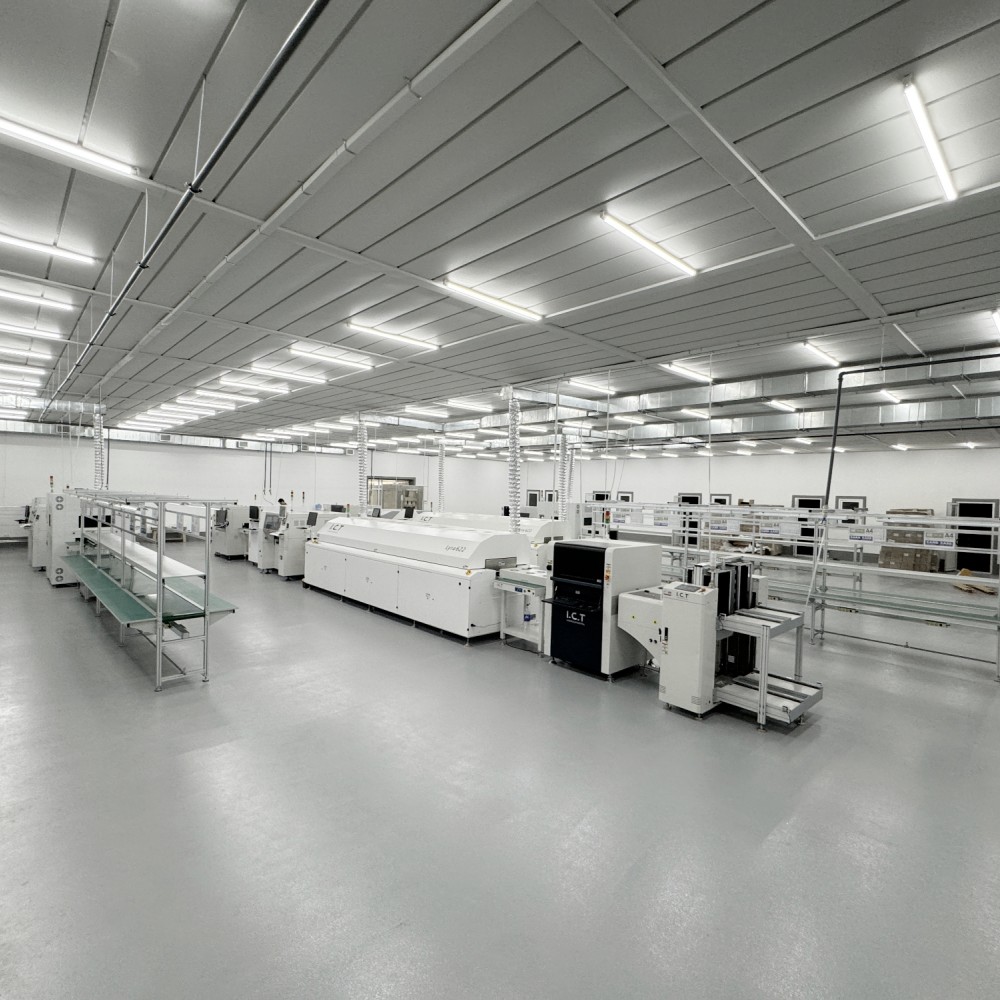

Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan tapaustutkimus
Vuonna 2025 ICT-insinöörit vierailivat kodin LED-valaistustehtaalla asentamassa automaattista stensiilitulostinjärjestelmää. Asiakas tarvitsi kompaktin 16 m x 2,7 m U:n muotoisen asennuksen 21 m x 5 m tilaan. 2 päivän asennuksen ja 6 päivän koulutuksen jälkeen projekti saatiin onnistuneesti päätökseen ja täytti asiakkaan tuotantotarpeet asiantuntijatuella.
| Palvelu ja koulutustuki
ICT tarjoaa ammattimaisia asennus-, huolto- ja koulutuspalveluita. Tiimimme varmistaa saumattoman toiminnan ja tarjoaa jatkuvaa teknistä apua auttaakseen asiakkaita optimoimaan elektroniikkanäytön stensiilitulostimen käytön.
| Asiakkaiden arvostelut
Asiakkaat arvostavat insinööriemme asiantuntemusta asennuksen aikana ja seulakaavatulostimen luotettavaa suorituskykyä. He kiittävät myös turvallista pakkausta ja nopeita vastauksia teknisiin kyselyihin, mikä rakentaa kestävää luottamusta ratkaisuihimme.
| Sertifikaatit ja standardit
ICT:llä on CE, RoHS, ISO9001 ja useita patentteja, mikä osoittaa keskittymisemme turvallisuuteen ja innovaatioihin. Nämä sertifioinnit varmistavat, että elektroniikkastensiilitulostimemme täyttää maailmanlaajuiset laatustandardit.
| Tietoa ICT-yrityksestä ja tehtaastamme
Vuonna 2012 perustettu ICT on luotettava elektroniikkaratkaisujen toimittaja yli 25 vuoden kokemuksella. Meillä on 89 työntekijää, 20 insinööriä ja 12 000 m²:n toimitila. Tehtaamme palvelee yli 1600 asiakasta 72 maassa, ja se ylläpitää tiukkaa laadunvalvontaa ja vankkaa hallintajärjestelmää, mikä edistää nopeaa kasvua maailmanlaajuisesti.
