Käynnistä Assembled Line Smt Machine budjettiystävällistä PCBA-lähtöä varten.
a. Esikonfiguroidut asemalinkit.
b. Arvosuunnitellut komponentit.
c. Plug and play 3 päivän aloitus.
d. 18Kw/H säästävä toiminta.
e. Paikallinen varavarasto.
f. 7-15 päivää taitojen siirtoa.
g. Räätälöity PCBA-kokoonpanolinja.
Piirilevyn kokoonpanolinja
I.C.T
| Määrä: | |
|---|---|
| Assembled Line Smt Machine Essentials
ICT toimittaa käyttövalmiin Assembled Line Smt Machinen, jota tukee kolme omistamaa tehdasta. Yli 22 vuoden SMT/DIP-alalla yhdistämme tehdassuunnittelun, layoutpiirrokset, työarviot ja ROI-mallit. Puoliautomaattiset tai täysautomaattiset PCBA Assembly Line -vaihtoehdot käyttävät hyväksi havaittuja tulostimia, asennuslevyjä, uuneja ja AOI:ta. Yksi kuljettaja per vuoro riittää. 18Kw/H pitää laskut alhaisina. Palvelemme LEDiä, televisiota, puhelinta ja EMS:ää maailmanlaajuisesti. 3 päivän asennus kattaa ilman, tehon ja pakokaasun asetukset. 7-15 päivän koulutus ohjelmointiin ja ylläpitoon. Globaali palvelu kattaa 15+ vuotta. Kustannustehokas SMD-tuotantolinja sopii tiukoille budjeteille laadun heikkenemättä.
| Ominaisuus

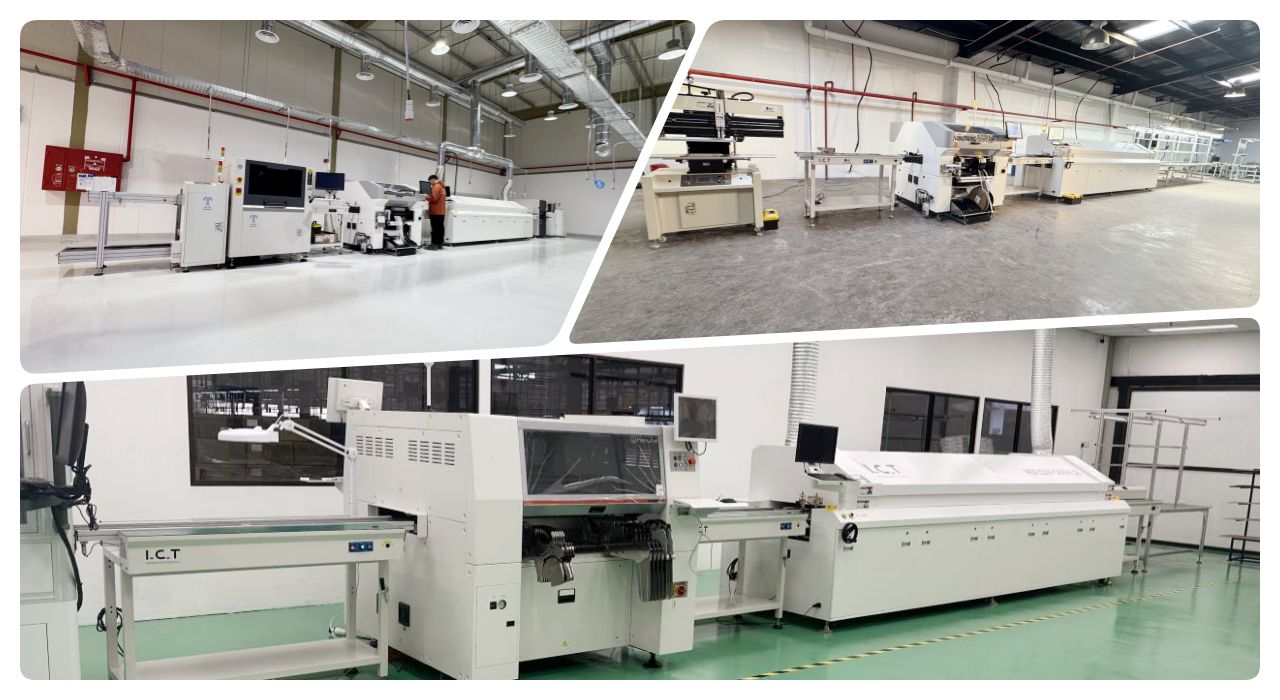

Avaimet käteen -aseman virtaus
Assembled Line Smt Machine saapuu valmiiksi linkitettynä välitöntä tuotantoa varten. Kuormaaja syöttää levyt automaattiseen puhdistukseen. Tulostin levittää tahnaa näköohjattujen lastujen kautta. Placer kiinnittää SMD:t optimaalisella nopeudella. Reflow-sidokset usean vyöhykkeen tarkkuudella. AOI tarkistaa nivelet. Unloader lajittelee OK/NG. Tämä kustannustehokas SMD-tuotantolinja lyhentää asennusaikaa 70 %. Käsittelee 100-1200 mm levyjä.
SMD-sijoitustekniikka
Kompakti tulostin Assembled Line Smt Machinessa kohdistaa stensiilin automaattisesti. Kaksikisko tukee nopeaa vaihtoa. 2D-tarkastus merkitsee liittämisongelmat aikaisin. Tukee edullisia lyijyttömiä materiaaleja. Ihanteellinen PCBA Assembly Line -alustalle.
Reflow uunin tehokkuus
Reflow-uunissa on ketjukuljetin, jonka vakaus on ±0,3°C. Riippumattomat ylä-/alalämmittimet. Nopea jäähdytys estää vääntymisen. Tallentaa 50 reseptiä. 18Kw/H älykkään eristyksen kautta. Sopii hyvin sekoitettuun Assembled Line Smt -koneeseen.
Tarkastus ja testaus
AOI skannaa linjatahtiin värikameroilla. Havaitsee siirtymät, ylimääräisen juotteen. Linkit automaattiseen offsetin asettimeen. Tietojen kojelauta seuraa DPMO:ta. Kustannustehokkaan SMD-tuotantolinjan luotettavuuden ydin.
Joustavat linjavaihtoehdot
Aloita puoliautomaattinen PCBA Assembly Line, lisää moduuleja myöhemmin. Piirustukset varaavat tilaa SPI:lle tai puskurille. Työmalleissa henkilöstövähennys on 50 %.
| Erittely
| Luokka | Projektit | Yksityiskohdat |
|---|---|---|
| Tehdasasetteluvaatimukset | Tehdasilmapiirin asettelu | Käytä tehdasilmalähdettä tai erillistä öljytöntä paineilmakonetta. Paineen tulee olla yli 7 kg/cm². |
| Tehtaan sähköasennus | Yksivaiheinen AC220 (220±10%, 50/60Hz) Kolmivaiheinen AC 380V (380±10%, 50/60Hz) | |
| Tehdaspakoputkien järjestely | Poistokanavan pienin virtausnopeus on 500 kuutiojalkaa minuutissa (14,15 m³/min) | |
| Tehdasvalaistuksen asettelu | Ihanteellinen valaistus tehtaalla on 800-1200LUX, vähintään 300LUX. | |
| Tehdaslämpötila-asettelu | Tuotantopajan ympäristön lämpötila on 23±3 °C, yleensä 17-28 °C, ja suhteellinen kosteus on 45-70% RH. | |
| Materiaalin valmistelu | Tuoteluettelo | Luettele kaikki PCBA-tuotantolinjan kokoonpanoon tarvittavat osat ja määrät. |
| CAD-tiedosto | Digitaalinen suunnittelutiedosto piirilevyasettelun ja koneen asetusten suunnitteluun. | |
| Gerber tiedosto | Vakiotiedosto piirilevyjen valmistukseen ja painatusstensiiliin. | |
| Juotospasta | Materiaali levitetty tyynyille ennen komponenttien asettamista tulostimeen. | |
| SMD-komponenttien materiaalit | Pinta-asennusosat, kuten sirut ja vastukset sijoittamista varten. | |
| Teollinen alkoholi | Käytetään levyjen ja stensiilien puhdistamiseen asennusprosessin aikana. | |
| Jatkohihna | Teippi syöttökelojen liittämiseen pysäyttämättä siimaa. | |
| Sapluuna | Metallilevy, jossa on reikiä juotospastan tarkkaan tulostamiseen. |

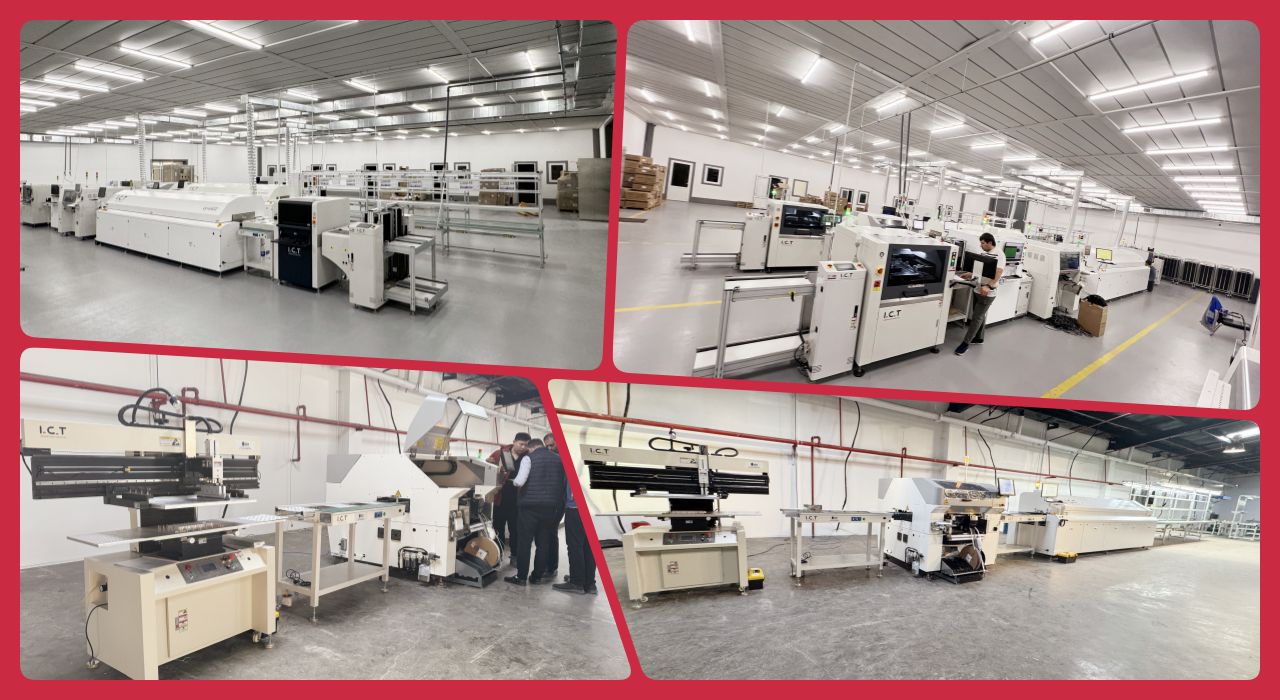

| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| PCB-reitityskone | Leikkaa PCBA lopputuotteeksi |
| Asiakkaan menestysvideo
EMS-asiakas otti käyttöön Assembled Line Smt -koneemme puhelinkortille. Video tallentaa lataajasta purkajaan alle 5 minuutin syklin. Ne korostavat 3 päivän käynnistämistä ja yhden käyttäjän ajona. Ensimmäisen kuukauden tuotto oli 99,5 %. PCBA Assembly Line maksoi takaisin 8 kuukaudessa. Kustannustehokas SMD-tuotantolinja ylitti volyymitavoitteet.
| Palvelu ja koulutustuki
ICT hallitsee Assembled Line Smt Machinea tarjouksesta vuosiin eteenpäin. 3 päivän linjaus ja koeajo paikan päällä. 7-15 päivän opetussuunnitelma: ohjelmistot, päivittäiset tarkistukset, pienet korjaukset. Osat toimitetaan 8 maailmanlaajuisesta varastosta. 15 vuoden palveluhistoria. Ilmainen etädiagnostiikka.
| Asiakaskokemukset
Käyttäjät huomauttavat, että Assembled Line Smt Machine toimitetaan ilman vaurioita. Insinöörit ratkaisevat ongelmat alle 6 tunnissa ulkomailla. PCBA Assembly Line toimii 22 tunnin työvuoroissa. Kustannustehokas SMD-tuotantolinja säästää 30 % kilpailijoihin verrattuna.
| Sertifikaatit ja standardit
CE turvallisuuden vuoksi. RoHS-materiaalin tarkistus. ISO9001 prosessiauditointi. Kytkentätekniikan patentit. Tukee luotettavaa Assembled Line Smt Machinea.
| Tietoa ICT-yrityksestä ja -tehtaasta
Kolme tehdasta yhteensä 12000m². 89 työntekijää, 20 insinööriä. 25 vuotta palvellut 1600 asiakasta 72 maassa. Yrityksen sisäinen T&K valmistaa mukautettuja PCBA-kokoonpanolinjaa. Monipisteinen laadunvalvonta saapumisesta pakkaamiseen. Globaalit keskukset, varastot, sivuliikkeet. Tavoite: cross-value elektroniikkakeskitin.
