Suomalainen  |
ICT-4034
I.C.T
| Määrä: | |
|---|---|

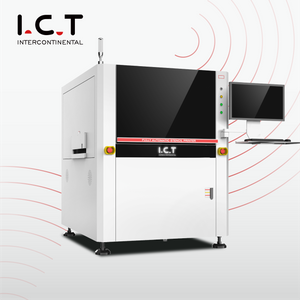

| ICT SMT Juotospastatulostuskoneen opas
Asiakkaat käyttävät tätä smt-juotepastapainokonetta LED-valojen, digisovittimien, kodin viihdejärjestelmien, ajoneuvojen osien ja päivittäisen elektroniikan valmistuslinjoissa. Se asettaa juotospastaa juuri sinne, missä tarvitaan isoille tai pienille levyille. Koko prosessi sujuu sujuvasti perussäädöillä, jotka kuka tahansa voi oppia. Automaattiset ominaisuudet huolehtivat taulun kohdistamisesta, liittämisestä ja kaavaimen pyyhkimisestä. Se sopii täydelliseen SMT-asetuksiin tasaisen tuoton takaamiseksi. Vaihda tuotteet minuuteissa ilman suuria viiveitä. Ihanteellinen liikkeille, jotka tarvitsevat luotettavan automaattisen juotospastatulostimen pysyäkseen tilauksissa. Tämä SMT-painokone käsittelee tarvittaessa myös liimaa.
| Ominaisuus
Asiakkaat saavat yhtenäiset tahnakerrokset joka kerta smt-juotepastapainokoneella. Siltatyylinen vetolasta liukuu vahvoilla kiskoilla, joita käyttävät erilliset moottorit kummassakin päässä. Paine pysyy tasaisena läpi linjan automaattisten tarkistusten ansiosta ajon aikana. Ei enää epätasaisia kohtia tai ylimääräisiä korjauksia pienissä osissa. Täydellinen LED-paneeleille tai autoelektroniikkaan, missä laatu ratkaisee. Käyttäjät vain lataavat ja antavat automaattisen stensiilitulostimen hoitaa loput ilman lastenhoitoa.
Levyt liukuvat smt-juotepastapainokoneen läpi ilman tukoksia tai naarmuja. Moottorikäyttöiset hihnat pysähtyvät juuri sinne, missä sitä tarvitaan. Valitse sivupuristimet tai tyhjiöpidin levytyypin mukaan. Sisäänrakennetut anturit havaitsevat ongelmat ja pysäyttävät linjan. Vaihda virtaussuuntaa asetuksiasi vastaavaksi. Tämä pitää asiat liikkeessä kiireisillä SMT Printing Machine -alueilla, vaikka käytössä olisikin päivittäin erikokoisia levyjä.
Asiakkaat säästävät aikaa ja tarvikkeita tämän automaattisen juotospastatulostimen puhdistuksen avulla. Valitse kuivahankaus, märkäpesu tai imuveto poistaaksesi vanhan tahnan. Suihke osuu jokaiseen osaan tasaisesti ylhäältä alas. Järjestelmä tarkkailee nesteen ja paperin tasoa jätteen välttämiseksi. Ei pitkiä taukoja huoltoon. Tehtaat pysyvät tuottavina smt-automaattisella pcb-juotetahnapainokoneella, joka on valmis seuraavaa erää varten nopeasti.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
Tarkistaa sisäisen juotosliitoksen eheyden ja havaitsee piilotetut viat. | |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| PCB-leikkuukone | Leikkaa PCBA lopputuotteeksi |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestysvideo
Tiimimme lensi Tadžikistanissa LED-valaistusasiakkaalle. He tilasivat meiltä kaksi täyttä SMT-linjaa, yhden DIP-linjan, yhden pinnoituslinjan, yhden annostelulinjan ja yhden LED-polttimoiden kokoonpanolinjan. Video kattaa konttien purkamisen, smt juotospastapainokoneen pystyttämisen sekä Hanwha-kiinnittimiä, Juki-yksiköitä, reflow-uuneja, päällystyslaitteita, kovetusuuneja ja lasermarkkereita. Koulutimme heidän kuljettajiaan käytännönläheisesti. Tuotanto alkoi pian kirkkaiden LED-lamppujen tullessa markkinoille. Asiakkaat pitivät peukkua nopeasta asennuksesta ja hyvistä tuloksista.
| Palvelu ja koulutustuki
Hoidamme täyden asennuksen ja opetamme tiimisi paikan päällä tai verkossa. Kansilinjan asettelu, pikakorjaukset ja mukautetut päivitykset. Insinöörit menevät minne tahansa, kun asiakkaat tarvitsevat apua. Tarkastelemme tavoitteitasi nostaa nopeutta ja alentaa kustannuksia. Ei päänsärkyä automaattisen stensiilitulostimemme hankinnan jälkeen.
| Mitä asiakkaat sanovat
Asiakkaat kertovat meille, että insinöörimme korjaavat asiat nopeasti ja selittävät selkeästi. smt-juotepastapainokone toimii taukoamatta. Pakkaus suojaa varusteita pitkillä matkoilla. Vastaamme kysymyksiin heti, jotta linjat jatkuvat. Todellinen apu kasvuun.
| Sertifikaatit ja standardit
Meillä on CE, RoHS, ISO9001 ja omat patenttimme. Nämä tarkoittavat turvallisia tuotteita, ympäristölle haitattomia ja todistettua laatua. Asiakkaat luottavat siihen, että täytämme maailman säännöt.
| Tietoa ICT-yrityksestä ja tehtaastamme
Rakennamme koneemme itse, ja henkilökuntamme on paljon insinöörejä. Liiketoiminta kasvaa nopeasti ja auttaa yli 1600 asiakasta 72 maassa. Jokainen yksikkö käy läpi kovia testejä ja laatuvaiheita. Tarjoamme täydelliset suunnitelmat ideasta juoksulinjoihin SMT-painokoneen käyttäjille.
