ICT-Lv733
I.C.T
| Määrä: | |
|---|---|

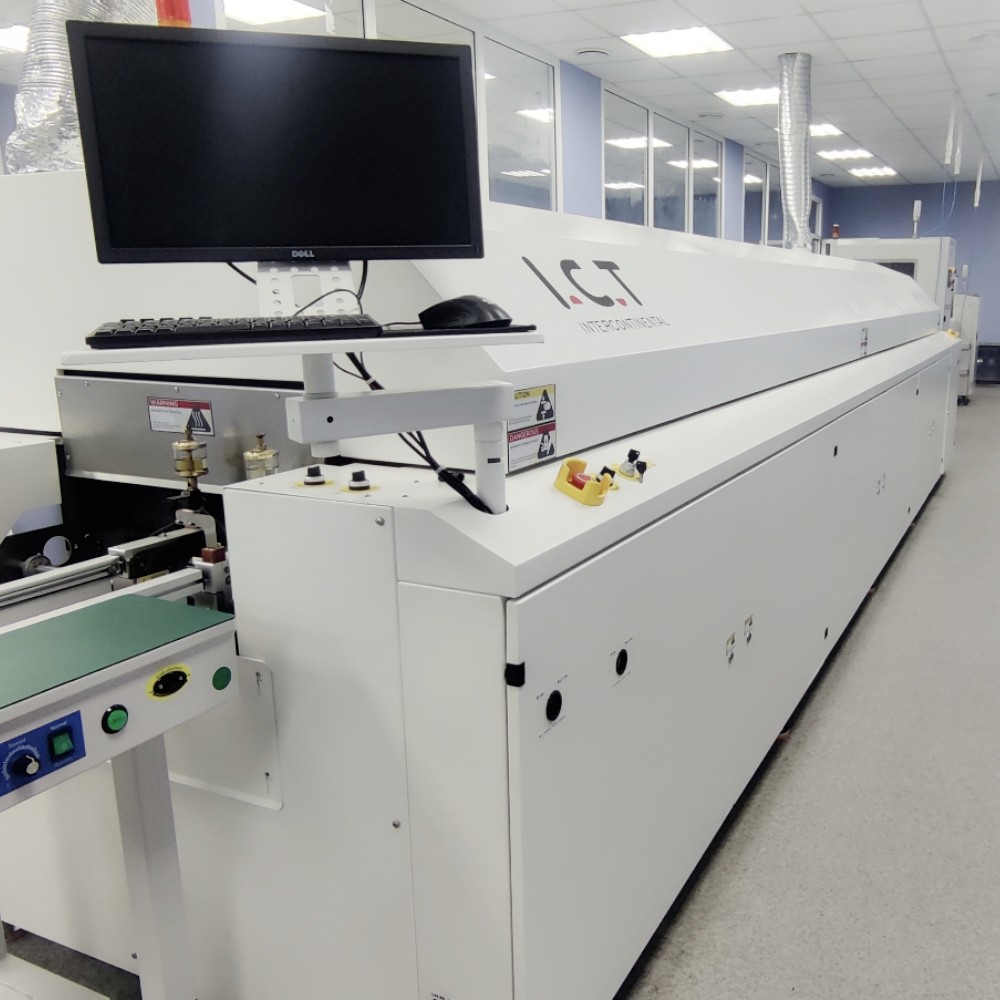

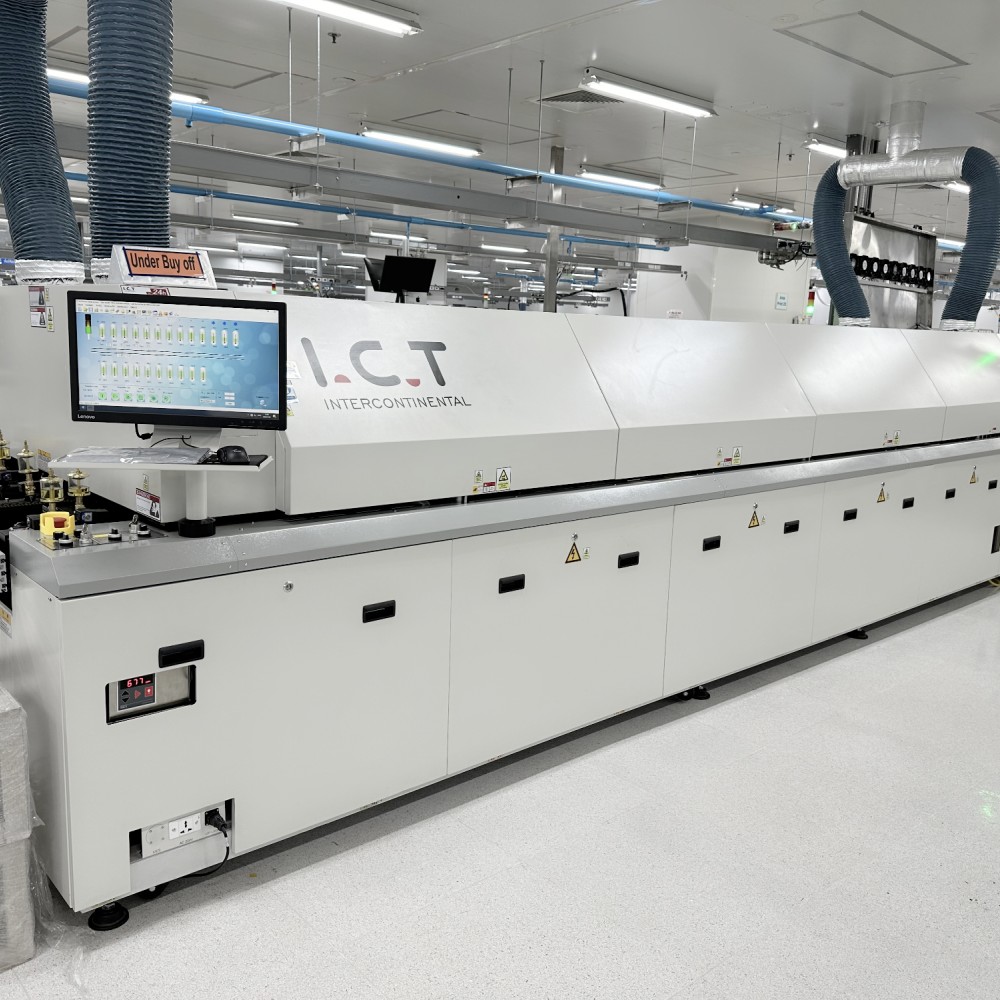

| Edistyksellinen tyhjiö-reflow-uuni
ICT-lippulaiva tyhjiövirtausuuni tyhjiöttömään lyijyttömään juottamiseen. Uusi konseptimuotoilu tarjoaa huippuluokan lämmitys- ja alipainesuorituskyvyn. PC-Siemens PLC säätää lämpötilan vakaana yli 99,99 % 0,7 °C:n sisällä. Ensiluokkaiset moduulit optimoivat vyöhykevälit tasaista toistoa varten. Windows tarjoaa kiina-englanti-kytkimen, salasanan, tietueet, käyräanalyysin, virtuaalisen simulaation, itsediagnoosin, valvonnan, automaattiset tiedostot ja dynaamisen kuljetuksen. Jäähdytys säätää rinteet nopeasti. Monipuoliset turvasuojat. Täyttää CE CCC UL:n. Invertterimoottorit kuumalle ilmalle. Ei kaasulähdettä, moottorin kannen varsi. Tuodut osat vähän huoltoa. Valinnainen virtauspuhdistuskammio. Tarkka suljetun silmukan nopeus. Ulkoinen vesijäähdytys saatavilla. Johtavana Reflow-uunien valmistajana rakennamme reflow-uunin 450 mm leveän prosessin monimutkaisille piirilevyille. Tämä tyhjiö-reflow-uuni vastaa tehokkaasti erilaisiin korkealaatuisiin tarpeisiin.
| Ominaisuus
Vaccume reflow uuniparit PC Siemens PLC takaa 0,7°C tarkan pitoajan. Yli 99,99 %:n vakaus estää kaikki viat. Tallentaa operaatioita, mittaa käyriä, analysoi, simuloi virtuaalista, automaattista viantunnistusta, reaaliaikaista valvontaa, tallentaa asiakirjoja, live taulun näyttöä. Kaksikielinen yksinkertainen. Salasana suojattu. Koko prosessin tarkkailu. Itsediagnoosi nopea. Sopii lyijyttömälle lujalle. Erä johdonmukainen. Muokkaa nolla. Suuri äänenvoimakkuus täydellinen. Luotettava päivittäin. Reflow-uunin valmistajana varmistamme tiukan valvonnan. Ylimääräiset ylikuumenemishälyttimet. Mukauttaa kaikki levyt. Tyhjiö integroituu saumattomasti.
Tehokas lämmitysjärjestelmä
Suljetun silmukan imureflow-uunin nopeus ±2mm/min lukitus. PCB:t sileät ilman kolhuja. Keskustuki kaksoissiirtoyritys. Ulkoinen vesijäähdytysvaihtoehto. Kaasuton asennus yksinkertainen. Moottorin kannen turvatanko. Tuodut osat hiljainen ja kestävä. Nopeaa palvelua ilman työkaluja. Hälytykset säännöllisesti. Taloudellinen virransäästö. Live-kuljetusnäyttö. Pitkät juoksut vakaat. Lautakoot sopivat. Linjalähtö korkea. Virheitä ei yhtään. Reflow-uuni 450mm kuljetin vakaa. Kaksikaistainen siirtyminen estää.
Uzbekistanin elektroniikkavalmistaja lähetti tiimin ICT-tehtaalle tarkistamaan täyden SMT-linjan tilauksen. He testasivat L10-vaccume-reflow-uunimallia samankaltaisella tyhjiötekniikalla kuin meillä. Asennuksessa oli DECAN S1 nopea asetin, 5151 tarkka tulostin, AI-5146 smart AOI, NG/OK automaattiset kuormaajat, hihnan sileät kuljettimet, tahnatarkka sekoitin, jäähdytetty tallelokero. Ajettu tuhansia levyjä, tyhjät tilat alle 1 % joka kerta. Lämpötilakäyrät tasaiset 0,7 °C:n sisällä alusta loppuun. Hiljainen toiminta, helppo puhdistaa muutamassa minuutissa. Insinöörimme ovat kouluttaneet reseptien määrityksen, tyhjiövedon ajoituksen. Asiakas hämmästyi tehomoduuleiden tyhjiöttömät tulokset. Allekirjoitettu onnellinen, tilattu ylimääräinen reflow-uuni 450mm toiselle riville. Reflow-uunin valmistajana tämä vierailu osoitti vaccume-reflow -uunien huippuvalintamme erittäin luotettaviin tarpeisiin.
| SMT Reflow -uunin tekniset tiedot
| ICT-Lv733 | ICT-LV733N | |
| MITAT JA PAINOT | ||
| Dimensions | 7000*1430*1530mm | |
| Vaadittu alue | 10,05m2 | |
| Paino | noin 3200 kg | noin 3300 kg |
| Kuorma pinta-alayksikköä kohti 400 kg/m2 | 400 kg/m2 | |
| PROSESSIKAMMION LÄMMITYS | ||
| Lämmitysalueiden pituus | 3730mm | |
| Esilämmitysvyöhykkeiden määrä | 7 | |
| Esilämmitysalueiden pituus | 2675 mm | |
| Huippuvyöhykkeiden määrä | 3 | |
| Lämpenemisaika | noin 20 min | |
| Tyhjiöalue | ||
| Tyhjiön maksimipaine | 0,1-12 kpa | |
| Tyhjiöpumpun virtaus | 1500/min | |
| Paineenpoistoaika | ≦10S | |
| Tuotteen aika | ≧ 40S | |
| JÄÄHDYTYSALUE | ||
| Jäähdytysvyöhykkeiden määrä | 3 (ylä 3 / alaosa 3) | |
| Jäähdytysvyöhykkeiden pituus | 1460mm | |
| KULJETIN | ||
| Kuljetuksen taso | 900 ±20 mm | |
| Piirilevyn leveys | L500-L400mm | |
| Kuljettimen ohjaus | 3-vaiheinen, itsenäinen ohjaus | |
| Kuljettimen numero | 1 | |
| Säädettävä kuljettimen nopeus | 300 - 1800 mm/min | |
| LIITTYMÄT | ||
| Tyyppi | Smema | |
| Jännitteensyöttö | 5-johtiminen järjestelmä 3P,N,PE 380 VAC ± 5 % 50 Hz Muut jännitteet pyynnöstä | |
| Yhdistetty kuorma | 65 kW | |
| Toimintakyky | 16 kW | |
| Koska käyttötehokkuus riippuu prosessiparametrien asetuksista, saavutetut arvot voivat todellisuudessa poiketa tässä ilmoitetuista arvoista. | ||
| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Asiakkaan menestysvideo
ICT-tuki täysin tyhjiöpumpulla varustettu uuni asennuksesta käyttöikään. Asennus paikan päällä, kuljettajan käytännön koulutus itsenäistymiseen asti. Insinöörit maailmanlaajuisesti lentävät 48 tuntia kaikissa ongelmissa. Etäkäyttö korjaa 95 % ongelmista välittömästi. Uusia tuotteita ilman prosessisäätöjä. Osat 8 varastosta lähetetään samana päivänä. Vuosittainen ilmainen tarkastus ylläpitää huippua. Ohjelmistopäivitys ikuisesti ilman kustannuksia. 24/7 WhatsApp suoralinja. Koulutusvideot sisältävät kaikki kielet. Palvelu suunnittelee joustavan budjetin. Nolla seisonta-aikatakuu. Reflow-uunin valmistajana katamme 450 mm:n reflow-uunin tarpeet valmiiksi. Asiakkaat keskittyvät tuotantoon, me hoidamme loput.
| Ammattimainen koulutus ja tuki
Tehtaat rakastavat insinöörejä saapuvat nopeasti ratkaisemaan tyhjiöongelmat älykkäillä tavoilla. vaccume reflow -uuni toimii taukoamatta vuosia tyhjiä paikkoja aina vähän. Teräspuun pakkaus suojaa merimatkaa täydellisesti. Vastaa millä tahansa aikavyöhykkeellä alle tunnin. Uusien henkilöiden kouluttaminen monimutkaisten reseptien hallitsemiseksi kaksi päivää. Laadukkaat juotosliitokset peilikiilto tasaisesti. Energiaa säästävät huomattavia laskuja. Helppo käyttöliittymä vähentää virheitä. Paras mitä on markkinoilla. Reflow-uunin valmistajana 450 mm:n reflow-uuni saa kiitosta leveistä laudoista virheettömästi. Kaiken kaikkiaan älykkäimmät päivityslinjat koskaan.
| Asiakkaan kiitosta
Vaccume Reflow uuni sertifioitu CE RoHS ISO9001 täynnä. Yli 50 patenttia alipainelämmityksen säätöön. CCC UL TUV jotkut mallit. Kolmannen osapuolen testaama sähköinen turvatyhjiö. Vihreä ei haitallisia materiaaleja. Raportit yksityiskohtaisesti kunkin yksikön. Tulli helppoa maailmanlaajuisesti. Eurooppa USA Aasia hyväksy suoraan. Osoita ympäristön turvallisuuden luotettavaksi. Tarkasta jokainen osa. Reflow-uunin valmistajana 450 mm reflow-uuni täyttää korkeimmat vaatimukset. Asiakkaat luottavat kriittisiin sovelluksiin.
| Sertifiointimme
ICT:llä on oma edistyksellinen T&K-keskus ja täydet tuotantolinjat 12 000 m²:n huippumodernissa laitoksessa Dongguanissa, Kiinassa. 89 omistautuneen ammattilaisen tiimiimme kuuluu 20 kokenutta innovaatioihin keskittyvää insinööriä. Vuonna 2012 perustettu saavutamme yli 40 % vuotuisen kasvun asiakaslähtöisillä ratkaisuilla. Palvelemme ylpeänä yli 1600 aktiivista asiakasta 72 maassa maailmanlaajuisesti. Jokainen prosessi noudattaa tiukkoja laaduntarkastusprotokollia raaka-aineista lopulliseen testaukseen. Kattava ISO-hallintajärjestelmä takaa johdonmukaisuuden ja jäljitettävyyden. Tämän integroidun lähestymistavan avulla voimme toimittaa täydelliset SMT-avaimet käteen -linjat, mukaan lukien luotettava Reflow Soldering Oven Machine, mikä auttaa tehtaita ympäri maailmaa rakentamaan tehokkaita, skaalautuvia toimintoja SMD-juottouunikoneen ytimessä.
| Tietoa ICT:stä ja tehtaastamme
ICT oma T&K tuotanto 12000m² edistynyt tehdas Dongguan. 89 työntekijää ja 20 insinööriä innovoivat päivittäin. Vuodesta 2012 lähtien kasvu on 40 % vuodessa. Palvele yli 1600 asiakasta 72 maassa. Tarkasta tiukasti jokainen lähetyksen vaihe. ISO-järjestelmä jäljittää kaikki. Täydelliset SMT-ratkaisut avaimet käteen -periaatteella. Reflow-uunin valmistajana rakenna tyhjiö-reflow-uuni plus linjoja. Globaalien varastojen palvelukeskukset auttavat nopeasti. Yhden luukun elektroninen kokoonpano. reflow-uuni 450 mm:n ytimen huippuluokan.
