ICT-9500 |Offline-järjestelmän SMT PCB -röntgentarkastuslaitteet

Jakaa:

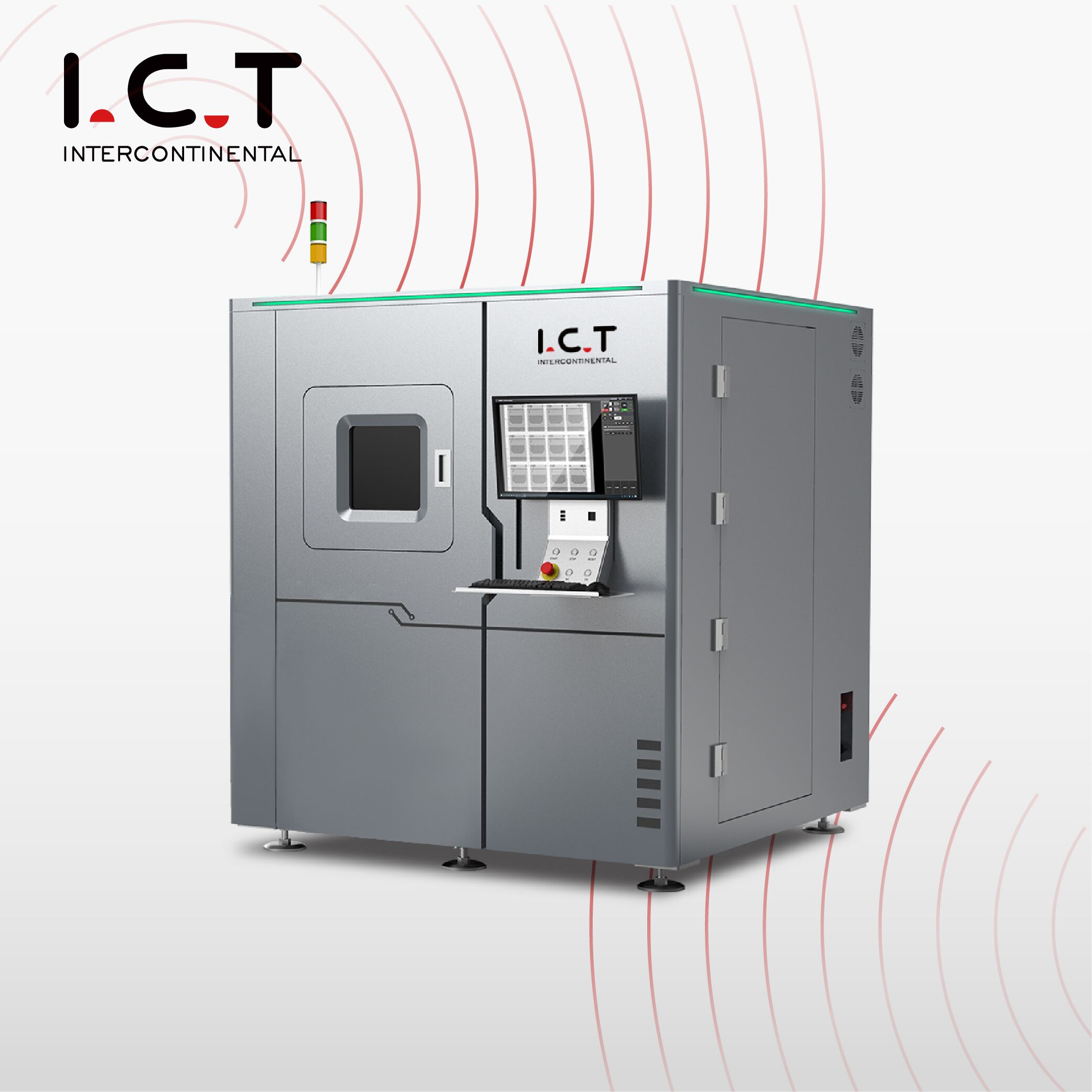

I.C.T-9500 |Offline-järjestelmän SMT PCB -röntgentarkastuslaitteet

I.C.T-9500-laite on suunniteltu korkearesoluutioiseen röntgenkuvaukseen ensisijaisesti elektroniikkateollisuudelle.Tämä monipuolinen järjestelmä on tehokas monissa sovelluksissa piirilevyjen valmistusprosessissa.Näitä ovat BGA, CSP, QFN, Flip Chip, COB ja laaja valikoima SMT-komponentteja.I.C.T-8200 on tehokas tukityökalu prosessien kehittämiseen, prosessien seurantaan ja uudelleentyöstötoiminnan tarkentamiseen.Tehokkaan ja helppokäyttöisen ohjelmistoliittymän tukemana I.C.T-8200 pystyy vastaamaan pieniin ja suuriin tehdasvaatimuksiin.

Malli:
I.C.T-9500
Brändi:
I.C.T
Koodi:
X-RAY machine

Saatavuustila:

Määrä:



Tiedustella Lisää ostoskoriin

I.C.T-9500 |Offline-järjestelmän SMT PCB -röntgentarkastuslaitteet

Yleiskatsaus

SMT X-ray ICT-9500-2

X-Ray I.C.T-9500 Johdanto:

I.C.T-9500 on tehokas tukityökalu prosessien kehittämiseen, prosessien valvontaan ja uudelleentyöstötoiminnan tarkentamiseen.

Tehokkaan ja helppokäyttöisen ohjelmistoliittymän tukemana I.C.T-8200 pystyy vastaamaan pieniin ja suuriin tehdasvaatimuksiin.

Ominaisuudet:

1. 160KV 1µm avoin röntgenputki;

2. Nopea miljoona korkean resoluution FPD-ilmaisin, 6-akselinen liikejärjestelmä, joka vastaa erilaisiin korkean kysynnän havaitsemistarpeisiin;

3. Windows-navigointi, kätevä kohteen seuranta;

4. BGA tyhjän alueen automaattinen mittaus ja raportin luominen;

5. Monitoiminen DXI-kuvankäsittelyjärjestelmä, jossa on useita kuvantarkistusohjelmia ja XY-ohjelmointi;

6. Koneessa on UPS, joka vähentää äkillisen sähkökatkon aiheuttamia vahinkoja laitteille.

7. Konfiguroi energian reaaliaikainen valvontajärjestelmä;

8. 3D CT-skannausjärjestelmä.(Planaarinen CT+kartiopalkki-CT);

9. Ergonominen muotoilu, ystävällinen ihmisen ja koneen käyttöliittymä;

10. Korkea turvallisuus, EU:n CE-sertifikaatti, kansainvälinen laatujärjestelmä ISO ja AERB-sertifikaatti röntgenille

BGA:n tyhjän määrän laskenta

Turvallinen sähkömagneettinen interloc ja khardware suojaus

Suurikokoinen tarkastuspöytä

Reaaliaikainen säteilyn seuranta

Sovellus:

SMT, BGA, CSP, flip-siru, LED-ilmaisin, puolijohde, pakkauskomponentit, akkuteollisuus, elektroniset komponentit, autojen osat, valosähkö, alumiinin painevalu, muovin muovaus. Keramiikka, muut erikoisteollisuudenalat.

BGA 3D CT -tunnistus

IC 3D CT -tunnistus

Litiumakun tunnistus

Die Casting Detection

Tekniset tiedot:

Tuote	Malli	I.C.T-9500
Röntgenputki	Max.Jännitteet, tyyppi	160kV/1000μA, avoin Micro Focus -röntgenputki
	Tehon kulutus	64W
	Polttopisteen koko	1 μm (vaihtoehto 0,5 μm)
	Suurennus	600X
	Ilmaisimen tyyppi	FPD
Ilmaisin	Resoluutio	1 μm
	Pikseli	1536x1536
	Ilmaisimen kulma	Täysi 360° katselukulma, 2*70° kallistus
	Käyttöjärjestelmä	Teollinen PC, Win10 64-bittinen, i7-prosessori
Järjestelmä tietokone	Monitori	24' LCD
Järjestelmä tietokone	Käyttöliittymä	I.C.T Monitoiminen DXI-kuvankäsittelyjärjestelmä
Ohjelmisto	Max.Lastausalue	600mm * 545mm
Työalusta	Max.Tarkastusalue	530mm * 470mm
	Max.Latauspaino	10 kg
	Liikkeiden ohjaus	Ohjaussauvat, hiiri ja näppäimistöt
	Liikealue (ylös ja alas)	250 mm
Navigointi	Kamera	HD-kamera, laserpiste
Laitteen ominaisuudet	Virtalähde	AC 110~220V (±10%) 50Hz, 3kW
	Ulkoreunan mitat	1700(L)1660(S)1900(K) mm
	Järjestelmän paino	2700 kg
