ICT-L8
I.C.T
| Määrä: | |
|---|---|
| Huippuluokan PCB Reflow juotosuuni

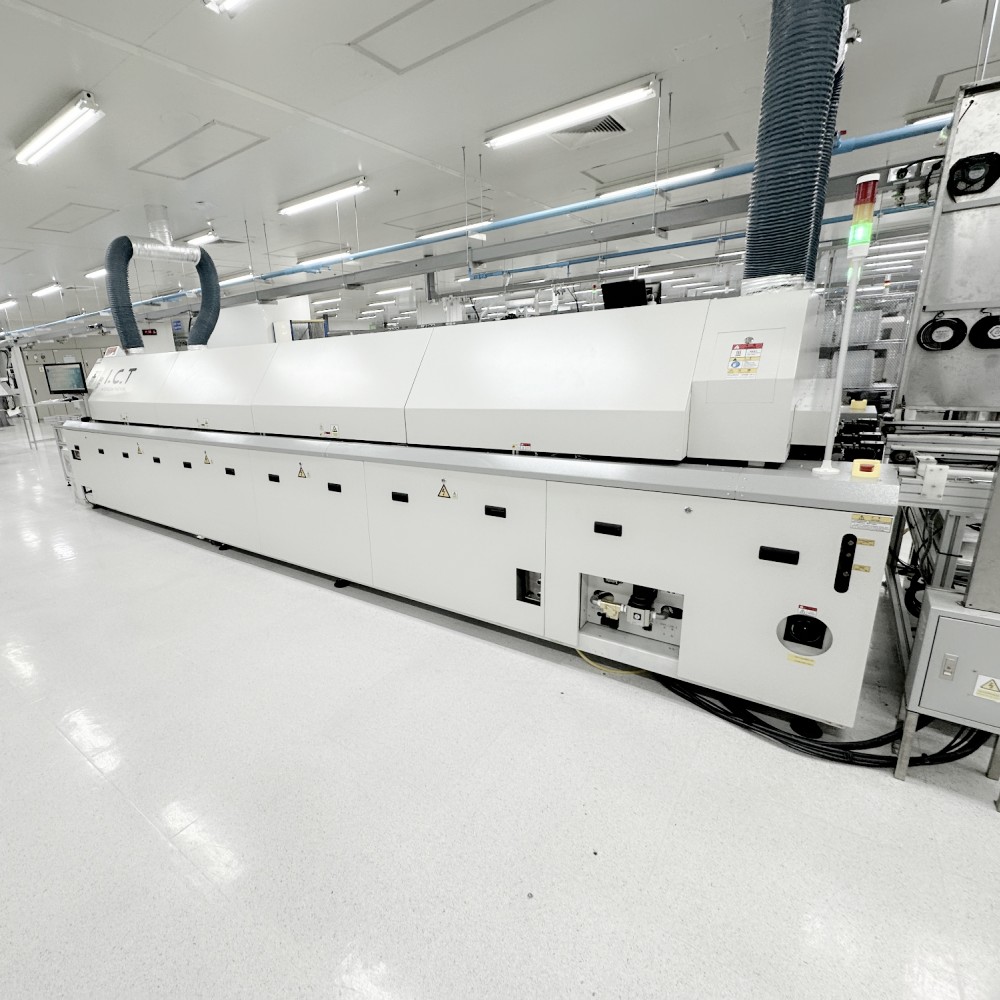

Lyra-sarja on huippuluokan PCB Reflow juotosuuni SMT-linjoille. Se käyttää edistyksellistä suunnittelua paremman lämmityksen ja hallinnan saavuttamiseksi. Siemens PLC pitää lämpötilan vakaana yli 99,99 %. Parhaat lämmitysmoduulit tuottavat tasaista lämpöä vyöhykkeille. Windows-järjestelmä vaihtaa kieliä helposti ja hallitsee salasanoja. Se tallentaa tietoja, analysoi käyriä ja diagnosoi viat. Jäähdytysalue mukautuu nopeasti erilaisiin tarpeisiin. Kolmannen osapuolen suojaus lisää turvakerroksia. Uuni täyttää CE, CCC, UL standardit. Kuumailmamoottorit säätyvät itsenäisesti lyijyttömään työhön. Kaasulähdettä ei tarvita, kansi nostetaan moottorilla. Tuodut osat vähentävät kustannuksia. Valinnainen virtausjärjestelmä pitää kammion puhtaana. Suljetun silmukan nopeus varmistaa vakaan piirilevyn liikkeen. Ulkoinen jäähdytys on saatavilla. Tämä SMT PCB Reflow Oven sopii erilaisiin juotosprosesseihin.
| Ominaisuus
PCB Reflow Soldering Oven käyttää PC:tä ja Siemens PLC:tä tarkkaan ohjaukseen. Lämpötila pysyy vakaana yli 99,99 %. Tämä estää juotosvirheet. Järjestelmä mittaa käyriä ja analysoi tietoja. Se simuloi prosesseja ja valvoo reaaliajassa. Vikadiagnoosi tapahtuu automaattisesti. Toimintatiedot tallennetaan tarkastelua varten. Substraatin kuljetus näkyy dynaamisesti näytöllä. Salasanan hallinta pitää asetukset turvassa. Kiinalais-englanti-kytkin tekee siitä käyttäjäystävällisen. Virtuaalitoiminnot auttavat suunnittelemaan ilman riskejä. Tämä ohjaus sopii monimutkaisiin SMT-tarpeisiin. Se toistaa tulokset joka kerta. Uuni käsittelee lyijyttömät juotokset hyvin. Vakaus vähentää uudelleenkäsittelyä ja hukkaa. Käyttäjät luottavat siihen suuren volyymin tuotannossa.
Tehokas lämmitysjärjestelmä
Ensiluokkaiset moduulit PCB Reflow -juottouunissa optimoivat vyöhykevälit. Tämä antaa parhaan lämpötilan tasaisuuden. Lämpö toistuu tarkasti laudoilla. Suunnittelu sopii erilaisiin lyijyttömiin prosesseihin. Kuumailmamoottorit käyttävät invertteriä taajuuden säätöön. Se vastaa erilaisia teknologiatarpeita. Sisäinen ja ulkoinen erottelu pidentää koneen käyttöikää. Tiivistetty runko minimoi aukot paremman suorituskyvyn saavuttamiseksi. Typpivaihtoehto kierrättää kaasua sisään- ja ulostulossa. Tämä vähentää kulutusta ja happitasoa. Esilämmitys, juottaminen ja jäähdytys käyttävät typpeä, jos se on valittu. Lauhdutin pitää kierron tehokkaana. Järjestelmä täyttää IPC-standardit. Tehokas lämpö säästää energiaa SMT PCB Reflow -uunin käytössä.
Suljetun silmukan ohjaus PCB Reflow juotosuunissa pitää nopeuden ±2 mm/min tarkkuudella. Tämä varmistaa tasaisen piirilevyn liikkeen. Keskustuki ja kaksoisvaihteisto lisäävät vakautta. Ulkoinen vesijäähdytys on valinnainen parempien tulosten saavuttamiseksi. Ei kaasulähteen suunnittelu yksinkertaistaa asennusta. Uunin kansi nostetaan moottorilla turvatangolla. Tuodut osat tekevät toiminnasta sujuvaa. Ylläpitokustannukset pysyvät alhaisina. Työkaluton pääsy vähentää seisokkeja. Säännölliset muistutukset estävät epäonnistumisia. Economy-tila säästää virtaa. Kuljetusdynaaminen näyttö auttaa valvomaan. Tämä järjestelmä toimii pitkiä ajoja. Se käsittelee hyvin erikokoisia levyjä. Vakaus parantaa SMT-linjan kokonaistehoa.
| SMT Reflow -uunin tekniset tiedot
Malli | L8 | L10 |
Mitat (P*L*K)mm | 5000x1300x1530 | 5800x1300x1530 |
Paino | Noin 2100kg | Noin 2315 kg |
Lämmitysalueiden lukumäärä | Ylös8/Ala8 | Ylös10/Alhaalta10 |
Lämmitysalueiden pituus | 3110mm | 3892 mm |
Kiskon leveyden säätö | Manuaalinen säätö (valinnainen: automaattinen) | |
Pakotila | 10M3/min*2 Pakoputket | |
Hallintajärjestelmä | PLC+tietokone | |
Lämpötilan säätömenetelmä | PID + SSR | |
Lähetysagentti | Ketju + verkko | |
Sähköhuolto vaaditaan | 5 johdinjärjestelmä 3P, N, PE 380 VAC ± 5%, 50 Hz. Muut jännitteet tilauksesta | |
Tehoa lämmittelyyn | 64 kW | 80 kW |
Virrankulutus | 10 kW | 12 kW |
Lämpenemisaika | Noin 25 minuuttia | |
Temp. Asetusalue | Huonelämpötila - 300°C | |
Kuljetinkorkeus | 900+/-20mm | |
Kuljettimen nopeusalue | 300-2000mm/mi | |
Kiinteä kiskon puoli | Kiinteä edessä (vaihtoehto: Kiinteä takana) | |
Jäähdytysmenetelmä | Paineilmamoottori ja tuuletin (vakio) | |
| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Asiakkaan menestysvideo
Uzbekistan-asiakkaamme vieraili ICT-tehtaalla tarkistaakseen täyden SMT-linjan ostonsa. He tarkastivat L10 Reflow -uunin, joka on laadultaan samanlainen kuin PCB Reflow -juottouunimme. Muita varusteita olivat DECAN S1 -sijoitin, 5151 tulostin, AOI AI-5146, NG/OK loader, hihnalinja, juotospastasekoitin ja kylmäkaappi. Asiakas kehui johdonmukaista juottamista uunista. Koneet toimivat sujuvasti ilman ongelmia. Tiimimme antoi ammattitaitoista opastusta paikan päällä. He vahvistivat, että ICT tarjoaa luotettavia korkean suorituskyvyn SMT-ratkaisuja. Tämä vierailu loi luottamusta tuleviin tilauksiin. SMT PCB Reflow Oven teki vaikutuksen vakailla tuloksillaan.
| Ammattimainen koulutus ja tuki
ICT tarjoaa täyden palvelun PCB Reflow juotosuunille. Asennamme, ylläpidämme ja tuemme paikan päällä. Koulutuksessa opetetaan käyttöä ja vianmääritystä. Insinöörit vastaavat kysymyksiin nopeasti. Optimoimme prosesseja käytön aikana. Päivitykset mukautuvat uusiin vaatimuksiin. Etäapu korjaa ongelmat nopeasti. Varaosat saapuvat nopeasti. Tämä takaa asiakkaille nollan huolen. Tiimimme kattaa maailmanlaajuiset toimipaikat. Palvelu sopii täydellisesti SMT PCB Reflow -uunin tarpeisiin.
| Asiakkaan kiitosta
Asiakkaat rakastavat insinöörejämme nopeasta ongelmankorjauksesta. He ylistävät PCB Reflow -juottouunia luotettavasta suorituskyvystä. Pakkaus suojaa laitteita kuljetuksen aikana. Nopeat vastaukset ratkaisevat ongelmat tunneissa. Paikan päällä saatava opastus tekee asennuksesta helppoa. Laatu pysyy korkeana vuosia. Tämä rakentaa pitkäaikaista luottamusta.
| Sertifiointimme
PCB Reflow juotosuunilla on CE, RoHS, ISO9001 sertifikaatit. Meillä on patentteja tärkeimmille malleille. Tuotteet täyttävät myös CCC-, UL-standardit. Nämä todistavat turvallisuudesta ja ympäristöstä huolehtimisen. Tiukat testit varmistavat, että jokainen yksikkö toimii hyvin.
| Tietoa ICT:stä ja tehtaastamme
ICT:llä on oma tuotekehitys ja tuotanto 12000m² tehtaalla. Yli 89 työntekijää sisältää 20 insinööriä. Olemme kasvaneet nopeasti vuodesta 2012 lähtien. Palvelemme yli 1600 asiakasta 72 maassa. Tiukka tunnistus tarkistaa laadun. Täysi hallintajärjestelmä ohjaa prosesseja. Tämä kattaa SMT-linjat, joissa on PCB Reflow juotosuuni.
