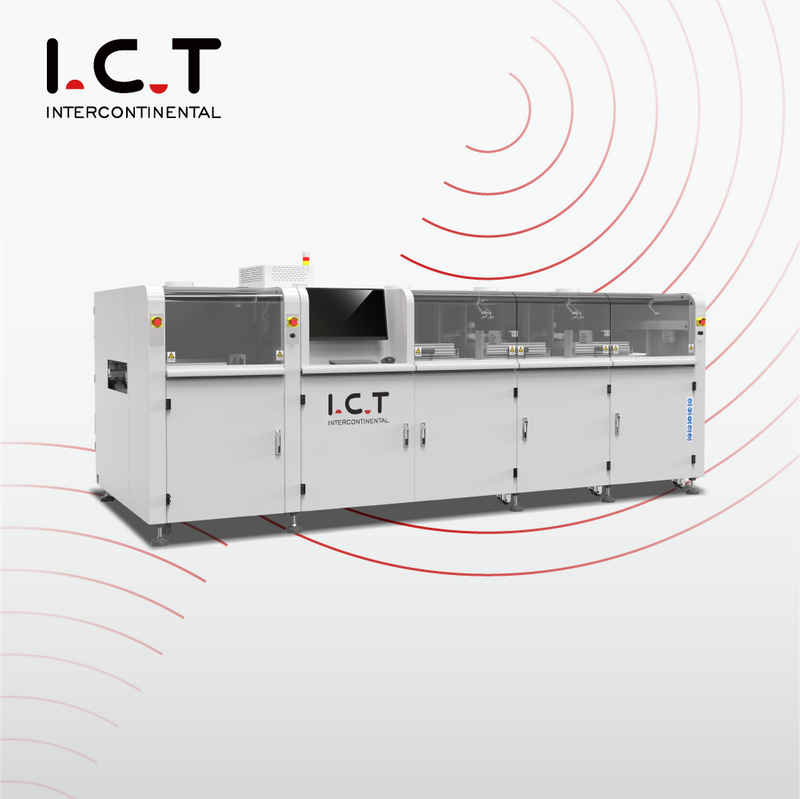

I.C.T-SS550P2 |Advanced Online 3 Solder Pot Selective Wave -juotoskoneen tehdashinta

I.C.T-SS550P2 |Advanced Online 3 Solder Pot Selective Wave -juotoskoneen tehdashinta

Yleiskatsaus

Selektiivinen aaltojuotto on aaltojuottamisen erityinen muoto, joka on kehitetty täyttämään läpireikien komponenttien juottamisen kehitysvaatimukset.Se soveltuu pääasiassa huippuluokan elektroniikkatuotteiden läpireikäkomponenttien juottamiseen.Esimerkiksi: sotilaselektroniikkatuotteet, autoelektroniikka, kytkentävirtalähdetuotteet ja muut teollisuudenalat, jotka vaativat suurempaa juotosluotettavuutta.I.C.T online-selektiivinen aaltojuotto on korkean suorituskyvyn laite, joka on kehitetty ja koottu Kiinassa.Suurempi joustavuus tai moniaaltojuotto suurivolyymeisiin prosesseihin.Rinnakkaisprosessi sulatteen, esilämmityksen ja juottamisen erottamisen ansiosta, jopa kahden ruiskutuspään toiminta, jopa viisi alempaa esilämmitystä ylemmällä konvektiolämmityksellä, täydellinen liitäntä kokoonpanotelineisiin ja reunaan, liitäntä jäljitysjärjestelmiin prosessin ohjaamiseksi.

I.C.T SS540 / SS550 online-selektiivinen aaltojuotto on korkean suorituskyvyn laite, joka on kehitetty ja koottu Kiinassa.

I.C.T-SS550P1

I.C.T-SS550P2

1. PCB-levy kiinteä, spray-ja juotosalusta liikkuu;

2. Korkea juotoslaatu, parantaa huomattavasti juotoksen läpäisynopeutta;

3. SMEMA-verkkoliikenteen modulaarinen suunnittelu, tukea asiakkaita joustavaan linjan muodostukseen;

4. Täysi PC-ohjaus.Kaikki parametrit voidaan asettaa PC:llä ja tallentaa PCB-valikkoon, kuten liikkumisreitti, juotteen lämpötila, sulatetyyppi, juotostyyppi, N2-lämpötila jne., paras jäljitettävyys ja helppo saada toistuva juotoslaatu;

5. Automaattinen aallonkorkeuden kalibrointitoiminto, joka tarkistaa ja kalibroi aallon korkeuden jokaisen tietyn piirilevyn jälkeen, jotta aallon vakaus pysyy erittäin hyvänä;

6. CCD-merkin paikannustoiminto, jolla tarkistetaan piirilevyn merkkipiste jokaisen tietyn piirilevyn jälkeen;

7. Itsesuunnitteleva liikepöytä valetulla alumiinilla, kevyempi ja nopealla liikenopeudella;

8. Panasonicin servomoottori ja -ohjain tarjoavat vakaan, palloruuvilla ja lineaarisella kiltakiskolla, vähemmän melua, vakaata liikettä;

9. Pölytiivis levy liikepöydän yläpuolella, jotta vältetään juoksute tai juotospudotus vaurioittamasta palloruuvia;

10. Saksasta peräisin oleva suihkuventtiili valitaan pienellä virtauspisteellä. Huomaa, että virtauksen kiintoainepitoisuuden tulee olla alle 10 %;

11. Flux on varastoitu painesäiliöllä, varmista, että paine on vakaa ilman, että virtauksen määrä vaikuttaa;

12. Sähkömagneettinen pumppukela ottaa käyttöön saksalaisen tuodun tuotemerkin piikin vakauden ja luotettavuuden varmistamiseksi;13. Juotosastia on valmistettu ruostumattomasta teräksestä korroosionestopinnoitteella, ei vuoda, myös titaaniseosta voidaan käyttää asiakkaan vaatimusten mukaan;

14. Valurautainen lämmitin ulkopuolella, kestävä ja nopea lämpeneminen;

15. N2 online-lämmitysjärjestelmä, joka kostuttaa juotoksen täydellisesti ja vähentää juotoskuonaa;16. Ruostumattomasta teräksestä valmistettu rulla kuljettimelle, ei puettavaa

Ominaisuudet 1 Flux-järjestelmä:

1. Saksalainen korkeataajuinen pulssiruiskutusventtiili arvokkaan sulatustuloksen saamiseksi pienellä virtauspisteellä, virtauksen kiintoainepitoisuuden tulee olla alle 10%.Suuttimen tukoksen tunnistustoiminto on valinnainen.

2. Se on konfiguroitu niin, että suihkuventtiilin alla on tarjotin, joka kerää sulatusjäännöksen huollon helpottamiseksi.

3. Suutin on asennettu XY-alustalle, toiston ja paikantamisen tarkkuus voi olla 0,02 mm.

Ominaisuudet 2 esilämmitysjärjestelmää:

1. Kone on varustettu pohjan IR-esilämmityksellä vakiona, ja esilämmitysalue voidaan asettaa;ylhäältä kuuman ilman esilämmitys, infrapunalämmitys Johto on tehokasta ja vakaata.

2. Suunnittelurakenne esilämmitysalueen maksimoimiseksi.

3. Kaikinpuolin korkean lämpötilan puuvillarakenne varmistaa lämpötilan vakauden.

4. Lämpöä tuottavat ja lämpöä johtavat osat ja moottorit käyttävät huippumerkkejä.

5. Huoltoliitännäinen suunnittelu, työkaluton huoltotila.

Ominaisuudet 3 Juotosjärjestelmä:

1. Sähkömagneettinen pumppukela ottaa käyttöön Ruotsin 'PRECIMETER'-brändin huipun vakauden ja luotettavuuden varmistamiseksi.

2. Juotoslämpötila, N2-lämpötila, aallonkorkeus, aallon kalibrointi jne. kaikki voidaan asettaa ohjelmistossa.

3. Juotosastia on valmistettu ruostumattomasta teräksestä, jossa on korroosionestopinnoite, ei vuoda.Valurautainen ulkolämmitin, kestävä ja nopea lämpeneminen.

4. N2 online-lämmitysjärjestelmä, joka kostuttaa juotoksen täydellisesti ja vähentää juotoskuontaa.

Ominaisuudet 4 Vaihteistojärjestelmä:

1. Erikoismateriaaliprofiilit varmistavat vakauden, ja järkevä muotoilu takaa käyttömukavuuden.

2. Voimansiirtomoduuli koostuu telasta.

3. PCBA-sivupuristin ja yläpuristinjärjestelmä voivat varmistaa levyn vakauden.

4. Paksutettu räätälöity kisko, 20 kg:n kuorma.

Ominaisuudet 5 ohjausjärjestelmä:

1. Keyence KV7500 PLC+Keyence-moduulin huippuluokan väyläohjausjärjestelmä, varmistaa järjestelmän vakauden ja laajennettavuuden.

2. CE- ja muiden standardien mukainen.

3. Teollisuus 4.0:n lattiasuunnittelu.

4. Varmista kapasiteetin parantaminen, lisää juotoskonemoduulin taustaohjaus ja varmista vakaus.

Ominaisuudet 6 Käyttöjärjestelmä:

1. Ohjattu ohjelmointitila.

2. CCD nopea ohjelmointitoiminto.

3. Kuvaohjelmointi, tee koordinaattikorjaus, koordinoi älykäs tarkastus.

4. Käyttöliittymän reaaliaikainen datan visualisointi.CCD-juottamisen reaaliaikaisen valvontaliittymän yhdellä painikkeella kytkentä.5. Kiina, englanti, voidaan vaihtaa.

Ominaisuudet 7 älyjärjestelmää:

1. MES:n standardit ja sopeutumiskyky, WIFI-yhteys, online-ohjelmistopäivitys, kaukosäädin, älykäs.

2. Juotostiedot voidaan jäljittää jokaisen juotoskohdan prosessin vahvistamiseksit.
